№187 от 26.02.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 228938
О внесении изменений в сведения об утвержденном типе средства измерений
Приказы по основной деятельности по агентству Вн. Приказ № 187 от 26.02.2021
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
26 февраля 2021 г.
№ 187_______
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Продлить срок действия утвержденного типа средства измерений, указанных в приложении, на последующие 5 лет с даты окончания предыдущего установленного срока его действия.
-
2. Внести изменения в сведения об утвержденном типе средства измерений и описание утвержденного типа средства измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, и утвердить прилагаемое описание типа согласно приложениям к настоящему приказу.
-
3. ФГУП «ВНИИМС» (А.Ю.Кузину) внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений
в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сибДёНИИ, у'ГИёрВДёИИЫМ ИрИЮТПКГ" Министерства промышленности и торгов ли Рздисшскш августа 2020 г.
N. nnnz __...... . Федерального агентства по техническому регулированию и
2 2906, и настоящим Прик; ЗОМГ метрологии
4. Контроль за испол] Я—
Сертификат: 01С95С9А007САСВ9В24В5327С21В84СЕ93 Кому выдан: Голубев Сергей Сергеевич Действителен: с 23.11.2020 до 23.11.2021
X_____—______
собой.
Заместитель Руководителя
С.С.Голубев
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «26» февраля 2021 г. № 187
Сведения
об утвержденных типах средств измерений, подлежащих изменению в части продления срока действия утверждения типа и конструктивных изменений, не влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Заявитель |
Юридическое лицо, выдавшее заключение |
Срок действия утвержденного типа СИ (Продленный на 5 лет с даты окончания предыдущего установленного срока их действия) |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1. |
Трансформаторы напряжения |
НКФ-220- 58 |
14626-06 |
АО «ПК ХК ЭЛЕКТРОЗАВОД», г. Москва |
ФБУ «Ростест- Москва» |
11.03.2026 |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» февраля 2021 г. № 187
Лист № 1 Регистрационный № 14626-06 Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения НКФ-220-58
Назначение средства измеренийТрансформаторы напряжения НКФ-220-58 предназначены для подключения электрических измерительных приборов и защитных устройств в высоковольтных электрических сетях переменного тока частоты 50 Гц с заземленной нейтралью.
Описание средства измеренийПринцип действия трансформаторов напряжения НКФ-220-58 (далее - трансформаторы напряжения) основан на явлении электромагнитной индукции переменного тока.
Трансформаторы напряжения выполнены в виде двух блоков: верхнего и нижнего, установленных друг на друга и электрически связанных. Каждый блок состоит из активной части, помещенной в изоляционную покрышку, залитую трансформаторным маслом и установленную на основание. Активная часть представляет собой магнитопровод с насаженными на его стержни обмотками. Обмотки трансформатора подразделяются на обмотку ВН (первичную), обмотки НН (вторичные: основную и дополнительную), обмотки выравнивающие и связующие. Выравнивающие обмотки служат для снижения магнитного рассеяния. Связующие обмотки осуществляют электромагнитную связь между магнитопроводами верхнего и нижнего блоков трансформатора.
Линейный ввод А первичной обмотки находится в верхней части трансформатора, а заземляемый ввод X, и вводы вторичных обмоток а; х; ад; хд расположены на основании трансформатора.
Трансформаторы предназначены для работы в трехфазной группе. Трансформаторы предназначены для работы на открытом воздухе в условиях, установленных для категории размещения 1 по ГОСТ 15543.1-89.
Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

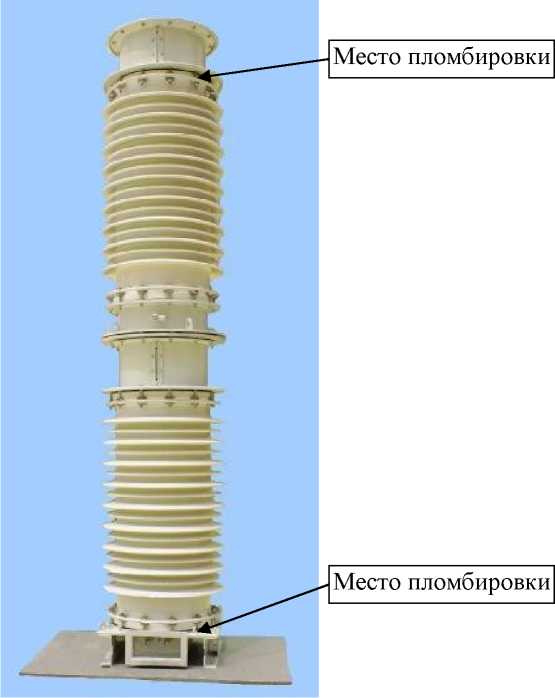

Рисунок 1 - Общий вид средства измерений и схема пломбировки от несанкционированного доступа
Программное обеспечение
отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Обозначение |
Номинальное напряжение обмоток, В |
Номинальная мощность в классах точности, В^А |
Предельная мощность*, ВА | ||||||
|
первичной |
вторичной | ||||||||
|
основн. |
доп. |
0,2 |
0,5 |
1,0 |
3,0 |
ЗР | |||
|
НКФ-220-58У1 НКФ-220-58Т1 НКФ-220-58ХЛ1 |
150000:^3 220000: \3 |
100:^3 |
100 |
200 |
400 |
600 |
1200 |
600 |
2000 |
|
Примечание * - суммарные мощности вторичных основной и дополнительной обмоток. | |||||||||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Климатическое исполнение по ГОСТ 15150-69 |
У1, Т1, ХЛ1 |
|
Группа условий эксплуатации в части стойкости к механическим внешним воздействующим факторам по ГОСТ 17516.1-90 |
М1 |
|
Номинальные значения климатических факторов в соответствии с |
категорией размещения 1 по ГОСТ 15150-69 и ГОСТ 15543.1-89 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Условное обозначение схемы и группы соединения обмоток |
1/1/1-0-0 |
|
Масса, кг, не более |
1335 |
|
Габаритные размеры, мм, не более | |
|
- высота |
3595 |
|
- диаметр |
700 |
|
Средняя наработка на отказ, ч |
400000 |
|
Средний срок службы, лет |
30 |
наносится на табличку трансформатора методом гравирования, на паспорт и руководство по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения |
НКФ-220-58 |
1 шт. |
|
Паспорт |
ОБТ.469.665 |
1 экз. |
|
Руководство по эксплуатации |
ИАЯК.671243.008 РЭ |
1 экз. |
приведены в разделе 9 «Подготовка к работе» руководства по эксплуатации ИАЯК.671243.008 РЭ.
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения НКФ-220-58ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки ТУ 16-94 ИАЯК.671243.008 ТУ Трансформаторы напряжения серии НКФ.
Технические условия
ИзготовительОткрытое акционерное общество «Производственный комплекс ХК ЭЛЕКТРОЗАВОД» (ОАО «ПК ХК ЭЛЕКТРОЗАВОД»)
ИНН 7718183890
Адрес: 107023, Россия, г. Москва, ул. Электрозаводская, д. 21
Телефон (факс): +7 (495) 777-82-25, +7 (495) 777-82-75
Web-сайт: www.elektrozavod.ru
E-mail: info@elektrozavod.ru, pk@elektrozavod.ru
Испытательный центрГЦИ СИ ФГУ «Менделеевский ЦСМ» по Сергиево-Посадскому филиалу ГЦИ СИ 143300, г.Сергиев Посад, пр-т. КраснойАрмии, 212, корп.4
Аттестат аккредитации по проведению испытаний средств измерений в целях утверждения типа № 30055-01
