Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «23» декабря 2020 г. № 2228

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

ИК-Фурье-спектрометры серии INVENIO

ИК-Фурье-спектрометры серии INVENIO (далее - спектрометры) предназначены для измерений оптических спектров пропускания, диффузного и зеркального отражения, нарушенного полного внутреннего отражения в инфракрасном (ИК) диапазоне; определения концентрации различных органических и неорганических веществ в твёрдой, жидкой и газообразной фазах.

Принцип действия спектрометров основан на определении разности хода между интерферирующими лучами, при перемещении зеркал в двухлучевом интерферометре. Для уменьшения влияния внешних воздействий интерферометр построен по схеме с зеркалами в виде световозвращателей. Регистрируемый световой поток на выходе интерферометра (интерферограмма) в зависимости от разности хода представляет Фурье-образ регистрируемого оптического спектра. Сам спектр (в шкале волновых чисел) получается после выполнения специальных математических расчётов (обратное преобразование Фурье) интерферограммы.

Движение зеркал в интерферометре осуществляется по линейному закону с помощью прецизионного механизма. Точное положение зеркала (разность хода в интерферометре) определяется с помощью референтного канала с диодным лазером. Нулевое значение разности хода (основной максимум интерферограммы) определяется расчётным путём.

Конструктивно спектрометры выполнены в виде компактного настольного прибора с модулем для измерения оптических спектров пропускания. Спектрофотометры функционируют под управлением программного обеспечения при помощи персонального компьютера, который устанавливается отдельно и предоставляется по требованию заказчика. Спектрофотометры имею два кюветных отделения (большое и маленькое). В большое кюветное отделение могут быть установлены дополнительные модули, которые предоставляются по требованию заказчика. Маленькое кюветное отделение предназначено для проведения измерений в режиме пропускания жидких твердых и газообразных соединений.

Спектрометры выпускаются в следующих модификациях: INVENIO-R, INVENIO-S, INVENIO-X, которые отличаются спектральным диапазоном показаний и спектральным разрешением для проведения измерений газообразных смесей, полупроводниковых материалов при сверхнизких температурах, микропримесей в высокочистых образцах.

Общий вид спектрометров представлен на рисунках 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки и маркировки представлены на рисунке 2.

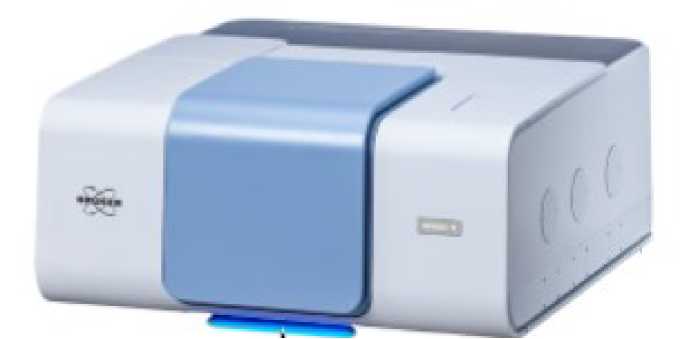

Рисунок 1 - Общий вид спектрометров

Место

пломбирования

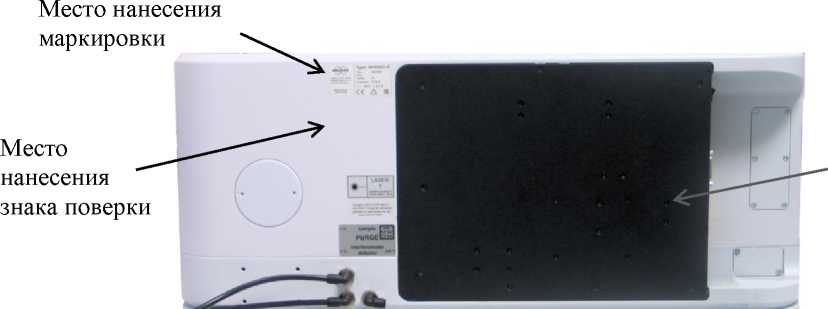

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места

нанесения знака поверки и маркировки

Спектрофотометры функционируют под управлением автономного специального программного обеспечения OPUS (ПО), установленного на персональный компьютер. ПО предназначено для настройки параметров измерения, осуществления Фурье-преобразования интерферограммы, обработки выходной информации, в том числе построения градуировочных графиков, печати результатов и сохранения результатов анализа. ПО обеспечивает экспорт результатов измерения в другие программы для подготовки отчетов.

В ПО входит приложение OPUS Validation Program (OVP) - прикладная программа, которая обеспечивает автоматическую проверку спектрометра, выполняя Тест Качества Работы (PQ) и Тест Качества Функционирования (OQ).

Программное обеспечение устанавливается в энергонезависимую память персонального компьютера. Доступ к метрологически значимой части защищен ограничением прав доступа с помощью пароля. Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации методом печати, а на корпус спектрометра методом наклеивания.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 031.Д4-19 «ГСИ. ИК-Фурье-спектрометры серии INVENIO. Методика поверки», утвержденному ФГУП «ВНИИОФИ» «26» апреля 2019 г.

Основные средства поверки:

Мера волнового числа МВЧ-001 (регистрационный номер в Федеральном информационном фонде 67321-17)

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на корпус спектрометра (место нанесения указано на рисунке 2).

Приказ Федерального агентства по техническому регулированию и метрологии от 29.11.2018 № 2840 Государственная поверочная схема для средств измерений длины в диапазоне от 140^-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм

Техническая документация «Bruker Optik GmbH», Германия

«Bruker Optik GmbH», Германия

Адрес: D-76275 Ettlingen, Rudolf-Plank Str., 27, Germany

Телефон: +49 7243 504-2000

Факс: +49 7243 504-2050

E-mail: info.bopt.de@bruker.com

Web-сайт: www.bruker.com
