V--

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

Москва

О внесении изменений в описание типа на весы товарные ВТ8908

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ОАО «ИВЗ» от 10 ноября 2016 г. № 244 приказываю:

• 1. Внести изменения в описание типа на весы товарные ВТ8908, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 60729-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

(--------------------------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

C.DE/il НИЯ О СЕ ПШФИКДН ЭН

Сертификат: 61DA1E000300E901C1ED

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 17.11.2016 до 17.11.2017

I                       ^J

Изменения в описание типа на весы товарные ВТ 8908

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы товарные ВТ 8908 (далее - весы) предназначены для статических измерений массы различных грузов.

Принцип действия весов основан на равновесии неравноплечих рычагов — один из них получает нагрузку от взвешиваемого груза, а второй — от шкальной гири, перемещающейся по шкале весов.

Конструктивно весы состоят из следующих сборочных единиц: рамы, платформы грузо прием ной, рычажной системы, коромыслового шкального указателя и выносной стойки (для весов со стойкой).

Рама весов является корпусом весов, внутри которого размещен рычажный механизм. Платформа грузоприемная служит для размещения на ней взвешиваемого груза. Рычажная система передает усилия от грузоприемной платформы к шкальному указателю. Коромысловый шкальный указатель предназначен для уравновешивания весов посредством перемещения по шкале специальной шкальной гири и для отсчета результатов показаний. Выносная стойка служит для закрепления на ней шкального указателя.

Весы выпускаются в различных модификациях, которые отличаются максимальной нагрузкой, местом расположения шкального указателя, размерами грузоприемной платформы и исполнением.

Исполнение весов может различаться местом размещения коромыслового шкального указателя, размером грузоприемной платформы, качеством исполнения.

Весы имеют обозначение ВТ 8908-М-У-П-И

М - максимальная нагрузка в килограммах.

У - место расположения коромыслового шкального указателя:

• - на раме весов - без дополнительного обозначения;

• - на выносной стойке - обозначение «С»;

• - на выносной стойке с коромыслом, развернутым в сторону платформы - обозначение «М»;

• - на короткой выносной стойке с коромыслом, развернутым в сторону платформы -обозначение «К».

П - размеры грузоприемной платформы (ГПУ):

• - основное исполнение платформы - размеры 460x600 мм - без дополнительного обозначения;

• - платформа размером 400x435 мм - обозначение «Г»;

• - увеличенная платформа размером 600x600 мм - обозначение «У»;

• - для взвешивания животных, с ограждением и пандусами - обозначение «Сх»;

И - исполнение весов:

• - обычное исполнение - без дополнительного обозначения;

• - с крышкой платформы и улучшенными транспортными запорами - обозначение «В»;

• - с крышкой платформы из нержавеющей стали и улучшенными транспортными запорами - обозначение «Н».

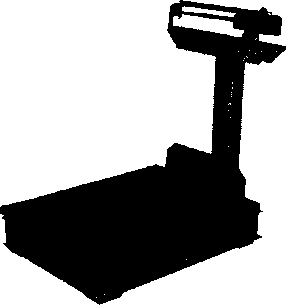

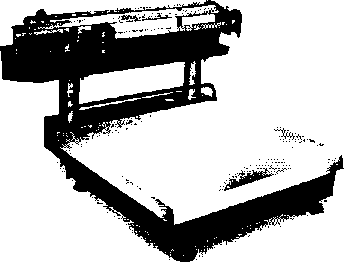

Общий вид весов представлен на рисунке 1.

На раме весов

На выносной стойке

Рисунок 1 - Общий вид весов с различным расположением шкального указателя

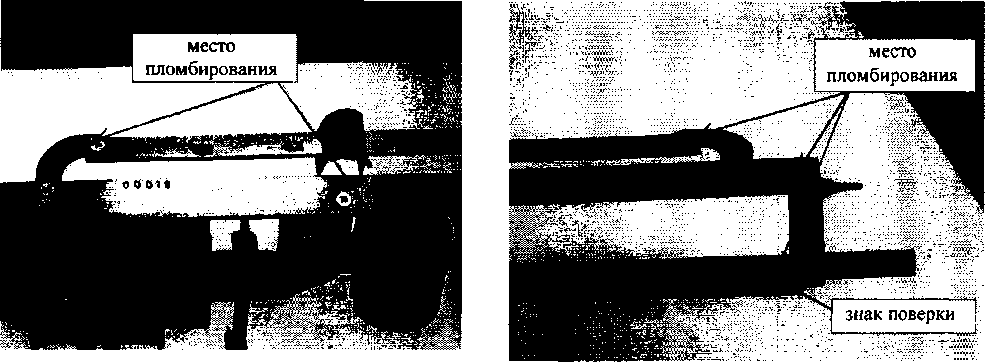

Схема пломбирования от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

3

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 ~ Основные технические характеристики

наносится типографским способом на табличку, изготовленную методом трафаретной печати (шелкографии) на самоклеящейся пленке, закрепленную на боковой стороне рамы весов, а также на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

осуществляется в соответствии с приложением ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания.

Основные средства поверки:

Рабочий эталон 4-го разряда по ГОСТ 8.021-2015 - гири 4 разряда в диапазоне значений от 1 г до 1000 кг.

Знак поверки наносится на коромысловый шкальный указатель.

6

Сведения о методиках (методах) измерений

приведены в эксплуатационной документации.

ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания.

ГОСТ 8.021-2015 ГСИ. Государственная первичная схема для средств измерений массы.

ТУ 4274-005-00226477-2015 Весы товарные ВТ 8908. Технические условия.

Открытое акционерное общество «Иглинский весовой завод» (ОАО «ИВЗ»)

ИНН 0224007877

Адрес: 452410, РФ, Республика Башкортостан, с. Иглино, ул. Заводская 9.

Тел.: (34795) 2-25-01, факс: (34795) 2-25-01

E-mail: igl_ves@mail.ru

ФГУП «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ»)

Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4.

Тел.: (343) 350-26-18 факс: (343) 350-20-39

E-mail: uniim@uniim.ru

Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа№ RA.RU.311373 от 19.10.2015

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологии                                         С.С. Голубев

2017 г.
