ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Автотопливозаправщики 7074
Назначение средства измеренийАвтотопливозаправщики 7074 (далее - АТЗ) являются мерой полной вместимости, предназначены для транспортирования, кратковременного хранения светлых нефтепродуктов c плотностью не более 0,86 г/см3 и механизированной заправки техники с измерением выдаваемого объема топлива.
Описание средства измеренийПринцип действия АТЗ основан на заполнении нефтепродуктом до указателя уровня налива, соответствующего определенному объему. Конструкция цистерны выполнена в поперечном сечении в виде чемоданообразной, эллиптической или круглой формы и может состоять из одной или нескольких секций. Максимальное количество секций - 8. Каждая из секций может иметь разную номинальную вместимость. Корпус цистерны изготовлен из листовой углеродистой стали и усилен внутри перегородками, выполняющими так же роль поперечных волнорезов.
В верхней части каждой секции (при наличии нескольких секций) цистерны приварена горловина с указателем уровня налива (мерный угольник), заливным люком, дыхательным клапаном (системой рекуперации - по заказу), смотровым окном, воздухоотводящими трубками; в нижней части каждой секции цистерны установлены опоры и донные клапаны. На цистерне имеется площадка обслуживания с противоскользящей поверхностью в зоне обслуживания горловины. Для подъема на площадку обслуживания служит лестница.
Электрооборудование АТЗ состоит из системы световой сигнализации и наружного освещения. АТЗ снабжается противопожарными средствами, к которым относятся: огнетушитель, ящик для песка, заземляющее устройство; цепь походного заземления.
Наполнение цистерны АТЗ осуществляется через заливной люк горловины, либо через донный клапан при использовании внешнего или собственного насоса. Опорожнение цистерны АТЗ происходит с помощью насоса или самотеком.
Узел выдачи топлива АТЗ состоит из фильтра тонкой очистки, счетчика СЖ-ППО25 или СЖ-ППО40, СЖ-ППВ100, СЖ-ППВ150 (регистрационный номер 59916-15), предохранительного клапана и раздаточного рукава с раздаточным краном (пистолетом).
Общий вид АТЗ представлен на рисунках 1, 2 и 3. Место пломбирования от несанкционированного доступа обозначено на рисунках 4, 5 и 6.

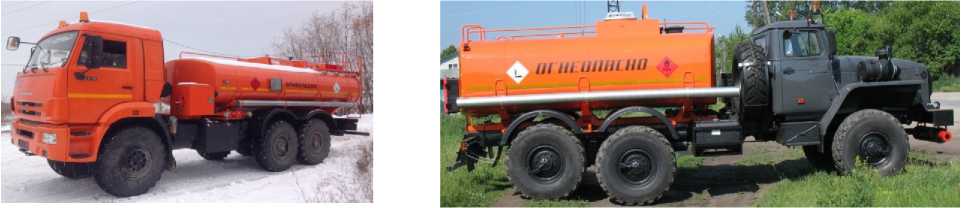

Рисунок 1 Общий вид АТЗ с одной секцией
Рисунок 2 Общий вид АТЗ с двумя секциями

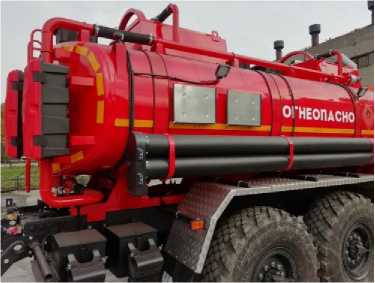

Рисунок 3 - Общий вид АТЗ с системой
рекуперации
Место пломбирования

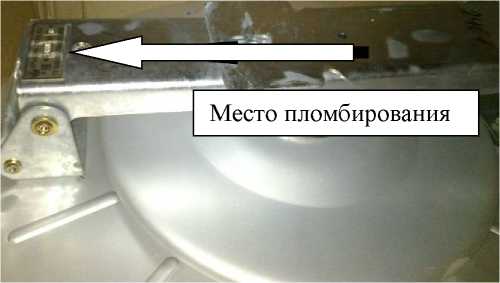

Рисунок 4 - Запорный механизм крышки
заливной горловины АТЗ
Место пломбирования
Рисунок 5 - Кран слива отстоя из АТЗ
Рисунок 6 -Заглушка открывания трубопровода слива топлива из АТЗ
Программное обеспечение: отсутствует
Метрологические и технические характеристикиМетрологические и технические характеристики представлены в таблицах 1, 2 и 3.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификаций автотопливозаправщика | |||||
|
АТЗ-5 |
АТЗ-5,5 |
АТЗ-6 |
АТЗ-6,5 |
АТЗ-7 |
АТЗ- 7,5 | |
|
Номинальная вместимость 3 цистерны, м3 |
5,0±0,1 |
5,50±0,11 |
6,00±0,12 |
6,50± 0,13 |
7,00±0,14 |
7,50±0, 15 |
|
Номинальная вместимость секций, 3 м |
от 0,5 до 5,0 |
от 0,5 до 5,5 |
от 0,5 до 6,0 |
от 0,5 до 6,5 |
от 0,5 до 7,0 |
от 0,5 до 7,5 |
|
Количество секций в цистерне, шт. |
от 1 до 6 включ. | |||||
|
Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % |
±0,4 | |||||
|
Объем вместимости горловины цистерны над указателем уровня, 3 м3, не менее |
0,10 |
0,11 |
0,12 |
0,13 |
0,14 |
0,15 |
|
Несливаемый остаток после опорожнения цистерны (секций), м3, не более |
0,005 |
0,0055 |
0,006 |
0,0065 |
0,007 |
0,0075 |
|
Время заполнения цистерны своим насосом, мин, не более |
10 |
11 |
12 |
13 |
14 |
15 |
|
Время слива своим насосом из цистерны, мин, не более |
10 |
11 |
12 |
13 |
14 |
15 |
|
Время слива самотеком из цистерны, мин, не более |
20 |
22 |
24 |
26 |
28 |
30 |
|
Наименование характеристики |
Значение для модификаций автотопливозаправщика | |||||
|
АТЗ-8 |
АТЗ-8,5 |
АТЗ-9 |
АТЗ-9,5 |
АТЗ-10 |
АТЗ- 10,5 | |
|
Номинальная вместимость 3 цистерны, м3 |
8,00± 0,16 |
8,50± 0,17 |
9,00± 0,18 |
9,50± 0,19 |
10,0± 0,2 |
10,50± 0,16 |
|
Номинальная вместимость секций, 3 м |
от 0,5 до 8,0 |
от 0,5 до 8,5 |
от 0,5 до 9,0 |
от 0,5 до 9,5 |
от 0,5 до 10,0 |
от 0,5 до 10,5 |
|
Количество секций в цистерне, шт. |
от 1 до 6 включ. | |||||
|
Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % |
±0,4 | |||||
|
Объем вместимости горловины цистерны над указателем уровня, 3 м3, не менее |
0,16 |
0,17 |
0,18 |
0,19 |
0,20 |
0,21 |
|
Несливаемый остаток после опорожнения цистерны (секций), м3, не более |
0,0080 |
0,0085 |
0,009 |
0,0095 |
0,0100 |
0,0105 |
|
Время заполнения цистерны своим насосом, мин, не более |
16 |
17 |
18 |
19 |
20 |
21 |
|
Время слива своим насосом из цистерны, мин, не более |
16 |
17 |
18 |
19 |
20 |
21 |
|
Время слива самотеком из цистерны, мин, не более |
32 |
34 |
36 |
38 |
40 |
42 |
|
Наименование характеристики |
Значение для модификаций автотопливозаправщика | |||||
|
АТЗ-11 |
АТЗ-11,5 |
АТЗ-12 |
АТЗ-12,5 |
АТЗ-13 |
АТЗ- 13,5 | |
|
Номинальная вместимость 3 цистерны, м3 |
11,000±0, 165 |
11,500±0,1 73 |
12,000±0 ,190 |
12,500± 0,188 |
13,000±0, 195 |
13,500 ± 0,203 |
|
Номинальная вместимость секций, 3 м |
от 0,5 до 11,0 |
от 0,5 до 11,5 |
от 0,5 до 12,0 |
от 0,5 до 12,5 |
от 0,5 до 13,0 |
от 0,5 до 13,5 |
|
Количество секций в цистерне, шт. |
от 1 до 7 включ. | |||||
|
Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % |
±0,4 | |||||
|
Объем вместимости горловины цистерны над указателем уровня, 3 м3, не менее |
0,22 |
0,23 |
0,24 |
0,25 |
0,26 |
0,27 |
|
Несливаемый остаток после опорожнения цистерны (секций), м3, не более |
0,0110 |
0,0115 |
0,0120 |
0,0125 |
0,0130 |
0,0135 |
|
Время заполнения цистерны своим насосом, мин, не более |
22 |
23 |
24 |
25 |
26 |
27 |
|
Время слива своим насосом из цистерны, мин, не более |
22 |
23 |
24 |
25 |
26 |
27 |
|
Время слива самотеком из цистерны, мин, не более |
44 |
46 |
48 |
50 |
52 |
54 |
|
Наименование характеристики |
Значение для модификаций автотопливозаправщика | |||||
|
АТЗ-14 |
АТЗ-14,5 |
АТЗ-15 |
АТЗ-15,5 |
АТЗ-16 |
АТЗ- 16,5 | |
|
Номинальная вместимость 3 цистерны, м3 |
14,00± 0,21 |
14,500± 0,218 |
15,000± 0,225 |
15,500± 0,233 |
16,00± 0,24 |
16,500 ± 0,248 |
|
Номинальная вместимость секций, 3 м |
от 0,5 до 14,0 |
от 0,5 до 14,5 |
от 0,5 до 15,0 |
от 0,5 до 15,5 |
от 0,5 до 16,0 |
от 0,5 до 16,5 |
|
Количество секций в цистерне, шт. |
от 1 до 7 включ. | |||||
|
Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % |
±0,4 | |||||
|
Объем вместимости горловины цистерны над указателем уровня, 3 м3, не менее |
0,28 |
0,29 |
0,30 |
0,31 |
0,32 |
0,33 |
|
Несливаемый остаток после опорожнения цистерны (секций), м3, не более |
0,0140 |
0,01450 |
0,0150 |
0,0155 |
0,0160 |
0,0165 |
|
Время заполнения цистерны своим насосом, мин, не более |
28 |
29 |
30 |
31 |
32 |
33 |
|
Время слива своим насосом из цистерны, мин, не более |
28 |
29 |
30 |
31 |
32 |
33 |
|
Время слива самотеком из цистерны, мин, не более |
56 |
58 |
60 |
62 |
64 |
66 |
|
Наименование характеристики |
Значение для модификаций автотопливозаправщика | |||||
|
АТЗ-17 |
АТЗ-17,5 |
АТЗ-18 |
АТЗ-18,5 |
АТЗ-19 |
АТЗ- 19,5 | |
|
Номинальная вместимость 3 цистерны, м3 |
17,000± 0,255 |
17,500± 0,263 |
18,00± 0,27 |
18,500± 0,278 |
19,000± 0,285 |
19,500± 0,293 |
|
Номинальная вместимость секций, 3 м |
от 0,5 до 17,0 |
от 0,5 до 17,5 |
от 0,5 до 18,0 |
от 0,5 до 18,5 |
от 0,5 до 19,0 |
от 0,5 до 19,5 |
|
Количество секций в цистерне, шт. |
от 1 до 8 включ. | |||||
|
Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % |
±0,4 | |||||
|
Объем вместимости горловины цистерны над указателем уровня, 3 м3, не менее |
0,34 |
0,35 |
0,36 |
0,37 |
0,38 |
0,39 |
|
Несливаемый остаток после опорожнения цистерны (секций), м3, не более |
0,0170 |
0,0175 |
0,0180 |
0,0185 |
0,0190 |
0,0195 |
|
Время заполнения цистерны своим насосом, мин, не более |
34 |
35 |
36 |
37 |
38 |
39 |
|
Время слива своим насосом из цистерны, мин, не более |
34 |
35 |
36 |
37 |
38 |
39 |
|
Время слива самотеком из цистерны, мин, не более |
68 |
70 |
72 |
74 |
76 |
78 |
|
Наименование характеристики |
Значение для модификаций автотопливозаправщика | ||||
|
АТЗ-20 |
АТЗ-20,5 |
АТЗ-21 |
АТЗ-21,5 |
АТЗ-22 | |
|
Номинальная вместимость 3 цистерны, м3 |
20,0± 0,3 |
20,500± 0,308 |
21,000± 0,315 |
21,500± 0,323 |
22,00 ± 0,33 |
|
Номинальная вместимость секций, 3 м |
от 0,5 до 20,0 |
от 0,5 до 20,5 |
от 0,5 до 21,0 |
от 0,5 до 21,5 |
от 0,5 до 22,0 |
|
Количество секций в цистерне, шт. |
от 1 до 8 включ. | ||||
|
Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % |
±0,4 | ||||
|
Объем вместимости горловины цистерны над указателем уровня, 3 м3, не менее |
0,40 |
0,41 |
0,42 |
0,43 |
0,44 |
|
Несливаемый остаток после опорожнения цистерны (секций), м3, не более |
0,0200 |
0,0205 |
0,0210 |
0,0215 |
0,0220 |
|
Время заполнения цистерны своим насосом, мин, не более |
40 |
41 |
42 |
43 |
44 |
|
Время слива своим насосом из цистерны, мин, не более |
40 |
41 |
42 |
43 |
44 |
|
Время слива самотеком из цистерны, мин, не более |
80 |
82 |
84 |
86 |
88 |
Примечание:
* Пределы допускаемой относительной погрешности вместимости цистерны (секций) при периодической поверке.
Таблица 2 - Основные технические характеристики
|
Модификация АТЗ |
Наименование характеристики или размера | ||||
|
Габаритные размеры, мм, не более |
Масса снаряженного транспортного средства, кг, не более |
Полная масса транспортного средства, кг, не более | |||
|
длина |
ширина |
высота | |||
|
АТЗ - 5 |
10000 |
2550 |
4000 |
10820 |
25000 |
|
АТЗ - 5,5 |
10000 |
2550 |
4000 |
10940 |
25000 |
|
АТЗ - 6 |
10000 |
2550 |
4000 |
11060 |
25000 |
|
АТЗ - 6,5 |
10000 |
2550 |
4000 |
11180 |
25000 |
|
АТЗ - 7 |
10000 |
2550 |
4000 |
11300 |
25000 |
|
АТЗ - 7,5 |
12000 |
2550 |
4000 |
11400 |
25000 |
|
АТЗ - 8 |
12000 |
2550 |
4000 |
12400 |
25000 |
|
АТЗ - 8,5 |
12000 |
2550 |
4000 |
11900 |
25000 |
|
АТЗ - 9 |
12000 |
2550 |
4000 |
11750 |
25000 |
|
АТЗ - 9,5 |
12000 |
2550 |
4000 |
11800 |
25000 |
|
АТЗ - 10 |
12000 |
2550 |
4000 |
11830 |
25000 |
|
АТЗ - 10,5 |
12000 |
2550 |
4000 |
13350 |
25000 |
|
АТЗ - 11 |
12000 |
2550 |
4000 |
14000 |
25000 |
|
АТЗ - 11,5 |
12000 |
2550 |
4000 |
12190 |
25000 |
|
АТЗ - 12 |
12000 |
2550 |
4000 |
12250 |
25000 |
|
АТЗ - 12,5 |
12000 |
2550 |
4000 |
12630 |
25000 |
|
АТЗ - 13 |
12000 |
2550 |
4000 |
13030 |
25000 |
|
АТЗ - 13,5 |
12000 |
2550 |
4000 |
13430 |
25000 |
|
АТЗ - 14 |
12000 |
2550 |
4000 |
13830 |
25000 |
|
Модификация АТЗ |
Наименование характеристики или размера | ||||
|
Габаритные размеры, мм, не более |
Масса снаряженного транспортного средства, кг, не более |
Полная масса транспортного средства, кг, не более | |||
|
длина |
ширина |
высота | |||
|
АТЗ - 14,5 |
12000 |
2550 |
4000 |
14130 |
25000 |
|
АТЗ - 15 |
12000 |
2550 |
4000 |
14210 |
25000 |
|
АТЗ - 15,5 |
12000 |
2550 |
4000 |
14330 |
25000 |
|
АТЗ - 16 |
12000 |
2550 |
4000 |
14450 |
33500 |
|
АТЗ - 16,5 |
12000 |
2550 |
4000 |
14570 |
33500 |
|
АТЗ - 17 |
12000 |
2550 |
4000 |
14690 |
33500 |
|
АТЗ - 17,5 |
12000 |
2550 |
4000 |
14810 |
33500 |
|
АТЗ - 18 |
12000 |
2550 |
4000 |
14930 |
33500 |
|
АТЗ - 18,5 |
12000 |
2550 |
4000 |
15050 |
33500 |
|
АТЗ - 19 |
12000 |
2550 |
4000 |
15170 |
33500 |
|
АТЗ - 19,5 |
12000 |
2550 |
4000 |
15290 |
33500 |
|
АТЗ - 20 |
12000 |
2550 |
4000 |
15410 |
33500 |
|
АТЗ - 20,5 |
12000 |
2550 |
4000 |
15530 |
33500 |
|
АТЗ - 21 |
12000 |
2550 |
4000 |
15650 |
33500 |
|
АТЗ - 21,5 |
12000 |
2550 |
4000 |
15770 |
33500 |
|
АТЗ - 22 |
12000 |
2550 |
4000 |
15850 |
33500 |
Таблица 3 - Условия эксплуатации
|
Параметр |
Значение |
|
Температура окружающего воздуха, 0С |
от -45 до +40 |
|
Относительная влажность воздуха, % при 25 ос |
до 100 |
наносится фотохимическим или ударным способом на маркировочную табличку, прикрепляемую на цистерну АТЗ, и типографским способом на титульный лист руководства по эксплуатации и паспорта.
Комплектность средства измерений
Таблица 4
|
Наименование |
Обозначение |
Количество |
|
Автотопливозаправщик (навесное оборудование) |
7074 |
1 шт. |
|
Рукав напорно-всасывающий |
По заказу | |
|
Комплектующие согласно комплектовочной ведомости |
1 шт. | |
|
Эксплуатационные документы | ||
|
Руководство по эксплуатации |
7074АТЗ.00.00.000.РЭ |
1 экз. |
|
Паспорт |
7074АТЗ.00.00.000.ПС |
1 экз. |
|
Методика поверки |
МП-01-2016-20 |
1 экз. |
осуществляется по документу МП-01-2016-20 «Автотопливозаправщики 7074. Методика поверки», утвержденному ФБУ «Челябинский ЦСМ» 05.12.2016 г.
Основные средства поверки:
Цилиндр 2-го класса точности 1000 см3 (регистрационный номер 4784-02), класс точности 2;
Термометр ртутно-стеклянный ТЛ-7 (регистрационный номер 308-84), диапазон измерения от 0 °С до 50 °С, цена деления 0,1 °С по ГОСТ 28498-90;
Мерники эталонные 2-го разряда в соответствии с приказом Росстандарта от 07.02.2018 № 256 (часть 3), вместимость 200, 500, 1000, 2000, 5000 дм3.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки или оттиска поверительного клейма наносится на свидетельство о поверке или паспорт.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к автотопливозаправщикам 7074Приказ № 256 от 07.02.2018 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 33666-2015 Автомобильные транспортные средства для транспортирования и заправки нефтепродуктов. Технические требования
ТУ 4521-004-65711893-2016 Автотопливозаправщики 7074. Технические условия
ИзготовительОбщество с ограниченной ответственностью «Челябинский машиностроительный завод» (ООО «ЧМЗ»)
ИНН 7452075540
Адрес: 454038, г. Челябинск, ул. Промышленная, д. 6, оф. 21
Телефон: (351) 240-00-10
Факс: 240-00-20
Web-сайт: www.chmz.org
е-mail: trade@chmz.org
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области» (ФБУ «Челябинский ЦСМ»);
Адрес: 454020, г.Челябинск, ул. Энгельса, д.101
Телефон/факс: (351) 232-04-01
Web-сайт: www.chelcsm.ru
e-mail: stand@chelcsm.ru
Аттестат аккредитации ФБУ «Челябинский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311280 от 16.11.2015 г
