ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЯ

Устройства слежения за параметрами контактного провода «Визир»

Устройства слежения за параметрами контактного провода «Визир» (далее по тексту -устройства «Визир) предназначены для измерений геометрических параметров контактной сети железных дорог в светлое время суток при отсутствии атмосферных осадков и тумана: высоты контактного провода над уровнем верха головок рельсов и его смещения относительно оси токоприемника; высоты правого и левого бортов автомотрисы относительно букс колесной пары; пройденного пути и скорости движения автомотрисы.

Устройства слежения за параметрами контактного провода «Визир» состоят из блока оптико-механического с кронштейнами и осветителем (БОМ), блока электроники (БЭ), устройства отображения (УО), двух датчиков перемещения и датчика угла поворота.

Бесконтактное измерение высоты контактного провода (КП) над уровнем верха головок рельсов и смещения КП относительно оси токоприемника осуществляется с помощью стереотелевизионной системы (СТС), находящейся в БОМ, реализующей стереоскопический метод определения положения видимого объекта в пространстве. Этот метод основан на измерении углового положения (угла визирования) объекта относительно осей оптических систем трех специализированных телевизионных камер.

Два датчика перемещений, устанавливаемые справа и слева по бортам автомотрисы, предназначены для измерения высоты правого и левого ее бортов относительно букс колесных пар. Принцип действия датчиков основан на преобразовании линейных перемещений бортов автомотрисы относительно букс коленных пар в электрический сигнал с помощью линейных потенциометрических преобразователей типа LTP-175.

Измерение пройденного автомотрисой пути и скорости ее движения осуществляется косвенным методом с помощью датчика угла поворота Л178/1.2 (Госреестр СИ № 12207-03). Датчик устанавливается на буксе колесной пары, и при каждом повороте колеса на угол 8,57° формирует один дискретный импульс. По количеству зарегистрированных на участке пути импульсов и диаметру колеса рассчитывается длина пройденного пути. Так же, но за определенное время, рассчитывается скорость движения автомотрисы.

Полученные сигналы от СТС, датчиков перемещения и угла поворота обрабатываются блоком электроники устройства «Визир».

Управление устройством «Визир» и отображение полученной информации осуществляется с помощью переносного компьютера типа Notebook.

Электропитание устройства «Визир» осуществляется от бортовой сети постоянного тока автомотрисы напряжением 24 В.

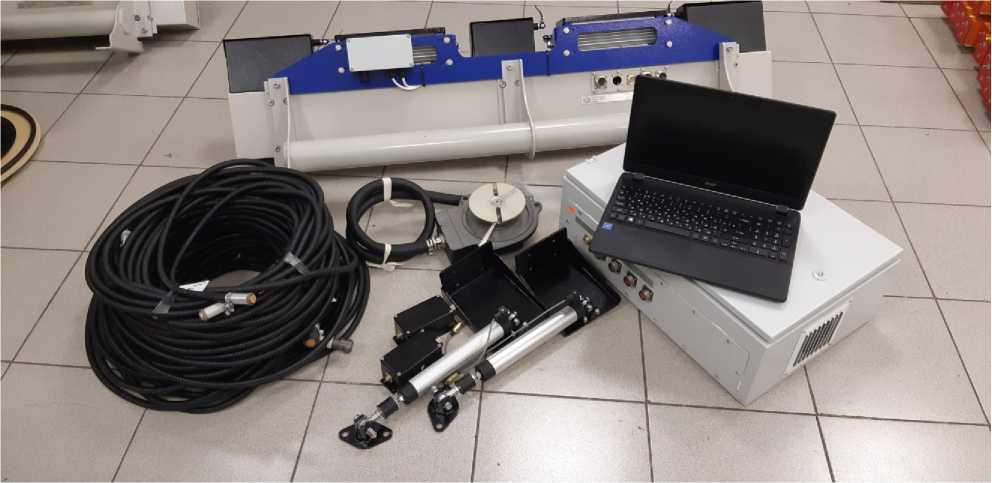

Общий вид устройства «Визир» приведен на рисунке 1.

Рисунок 1 - Устройство слежения за параметрами контактного провода «Визир»

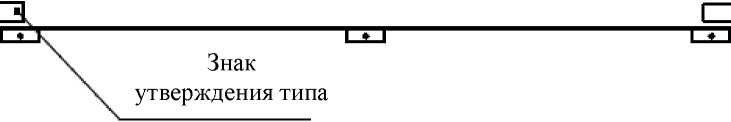

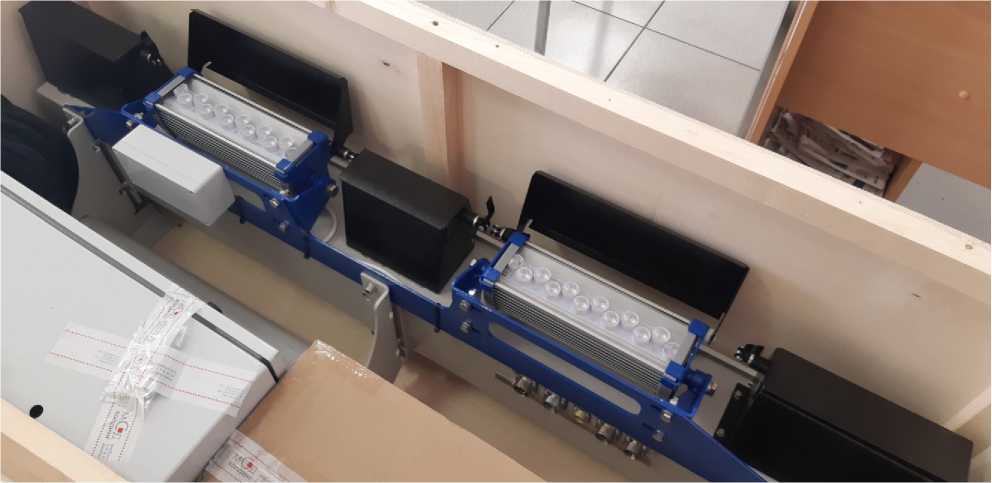

Места пломбирования от несанкционированного доступа и нанесения знака утверждения типа представлены на рисунке 2.

Место пломбирования

га---------—в— --------га

til и fji nJ¹

LL1 лЛ Ш p! HJ

Рисунок 2 - Места пломбирования от несанкционированного доступа и нанесения знака утверждения типа

Пакет программного обеспечения (ПО) устройства «Визир» представлен в таблице 1.

ПО «KIV_VIKS» разделено на два модуля и выполняет функции получения, преобразования, расчета, хранения, отображения и передачи данных, полученных в результате изме-

рений.

Таблица 1 - Идентификационные данные пакета ПО устройства «Визир»

Уровень защиты ПО «KIV_VIKS» от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014. Метрологически значимые части ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист эксплуатационной документации и на корпус БОМ (рисунок 2) наклеиванием самоклеющейся шильды.

Комплектность средства измерений

Таблица 4 - Комплектность устройства «Визир»

осуществляется по документу МП 41518-09 «ГСИ. Устройства слежения за параметрами контактного провода «ВИЗИР». Методика поверки» с изменением №1, утвержденным ФБУ «Тест-С.-Петербург» 29.05.2020 г.

Основные средства поверки:

• - дальномер лазерный DLE 150, ПГ ±2 мм на длине до 30 м, (регистрационный № 26110-03);

• - линейка измерительная металлическая, 0 - 1000 мм, ПГ ±0,2 мм, (регистрационный № 20048-05);

• - рулетка измерительная металлическая, мод. ЕХ10/5, КТ 3, (регистрационный № 22003-07).

Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки и (или) оттиска поверительного клейма.

Сведения о методиках (методах) измерений приведены в эксплуатационной документации.

ТУ 4361-004-96548988-2008 с Извещением 01-20.01.2020 Устройство слежения за параметрами контактного провода «Визир».

Общество с ограниченной ответственностью

«Мобильные Системы Диагностики Холдинг»

(ООО «МСД Холдинг»)

ИНН 7813364688

Адрес: 197348, г. Санкт-Петербург, Коломяжский пр., д. 10, лит. Е, пом. 34

Телефон: +7 (812) 646-75-21, +7 (812) 646-75-22

E-mail: info@msd-spb.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области»

(ФБУ «Тест-С.-Петербург»)

Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1

Телефон: 8 (812) 244-62-28, 8 (812) 244-12-75

Факс: 8 (812) 244-10-04

E-mail: letter@rustest.spb.ru

Аттестат аккредитации ФБУ «Тест-С.-Петербург» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311484 от 3 февраля 2016 года (Приложение к аттестату от 27 февраля 2019 года).
