МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

24 ноября 2020 г.

Москва

О продлении срока действия утвержденного типа средства измерений и внесении изменений в описание типа на весы автомобильные электронные «Рубеж»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732), и в связи с обращениями АО «ВИК «Тензо-М» от 2 июля 2020 г. № 45/М, № 46/М и № 47/М приказываю:

• 1. Продлить срок действия утвержденного типа средства измерений на весы автомобильные электронные «Рубеж» на последующие 5 лет.

• 2.  Внести изменения в описание типа на весы автомобильные электронные «Рубеж», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 62569-15, в связи с изменением юридического адреса изготовителя с «Люберецкий муниципальный район» на «городской округ Люберцы», изложив его в новой редакции согласно приложению к настоящему приказу.

• 3. Установить методику поверки по документу МП 2301-280-2015 с изменением № 1 «Весы автомобильные электронные «Рубеж». Методика поверки» и распространить действие документа на весы автомобильные

электронные «Рубеж», находлщнесл в эксплуатации! ■ ■■       ч

• 4. ФГУП «ВИИИМС» ^п(А\^нК)?К^^ну?)^жн^сЯЯ^Ч^Ь^эп'В11ес^ние сведений

хранится в системе электронного документооборота

в Федеральный информащ юнйт№^ттдта^а<у^              i измерений.

• 5. Контроль за испол ннмнни^ЫНШ1Я^               ba собой.

  СЗЕДЕп/.Я О СЕРТИФИКАТЕ ЭЛ

Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 23.11.2020 до 23.11.2021

\___________________________

Заместитель Руководителя

Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «24» ноября 2020 г. № 1886

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы автомобильные электронные «Рубеж»

Весы автомобильные электронные «Рубеж» (далее - весы) предназначены для измерений в статическом режиме взвешивания с расцепкой или без расцепки полной массы автомобильных транспортных средств, цистерн, прицепов и полуприцепов (далее - ТС), в движении и в статическом режиме нагрузки на одиночную ось, нагрузки на группу осей, определения полной массы ТС путем суммирования нагрузок на одиночные оси и нагрузок на группы осей, а также для измерений габаритных размеров (длины, ширины, высоты) и межосевых расстояний ТС.

Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчиков), возникающей под действием нагрузки от колес движущегося ТС, в аналоговый электрический сигнал, изменяющийся пропорционально приложенной нагрузке. Аналоговый электрический сигнал преобразуется и обрабатывается аналого-цифровым преобразователем, расположенным в корпусе преобразователя динамического, блока обработки аналоговых сигналов или самого датчика. Информация о массе взвешиваемого груза по последовательному интерфейсу RS-422, RS-485, RS-232 или LAN может быть передана на внешние устройства (ПК и т.п.).

Весы представляют собой комплекс измерительных и технических средств весового и габаритного контроля. Конструктивно весы состоят из весоизмерительного устройства, модуля измерения габаритных размеров (далее - МИГ, опция), модуля определения числа колес (скатов) оси и скорости движущегося ТС (далее - МКС, опция), модуля фото-видеофиксации и распознавания государственного регистрационного знака ТС (далее - МВР, опция), модуля автоматического досмотра днища ТС (далее - МДД, опция), шкафа электроники с барьерами искрозащиты (далее - ШЭ), используемого только для исполнения «Рубеж-В», устройства передачи данных и специального программного обеспечения (далее - ПО). В состав весоизмерительного устройства входят грузоприемное устройство, весоизмерительные датчики (от 8 до 16 шт.), грузопередающие устройства.

Грузоприемное устройство (далее - ГПУ) включает в себя центральную весоизмерительную платформу (далее - ВПЦ), предназначенную для измерения нагрузки на одиночную ось и нагрузок на группу осей ТС, и внешние весоизмерительные платформы (далее - ВПВ), предназначенные для полного взвешивания ТС. ВПВ располагаются симметрично с каждой стороны от ВПЦ.

В весах применяются датчики М70 (регистрационный № 53673-13) или МВ 150 (регистрационный № 44780-10) или МВЦ (регистрационный № 46008-10) производства АО «Весоизмерительная компания «Тензо-М», которые устанавливаются на металлические закладные детали, размещаемые в приямке железобетонного фундамента. Поверхность ГПУ находится в одной плоскости с уровнем прилегающего дорожного покрытия.

Принцип действия МИГ основан на преобразовании сигналов, возникающих при непрерывном сканировании оптическим излучателем движущегося ТС, в цифровые параметры, пропорциональные длине, ширине, высоте ТС, которые по линии связи передаются в промышленный компьютер, расположенный в весовой комнате.

В непосредственной близости от ГПУ весов «Рубеж-В», но вне взрывоопасной зоны расположен ШЭ.

Весы выполняют следующие сервисные функции:

- полуавтоматическая установка нуля;

• -   сигнализация о перегрузке;

• -  компенсация массы тары;

• -   выборка массы тары.

Весы изготавливаются в обычном исполнении - «Рубеж» и «Рубеж-М» (в комплекте с МИГ, МКС, МВР и МДД), а также во взрывозащищенном - «Рубеж-В», который комплектуется ШЭ и имеют Ех-маркировку составных частей, согласно приложения к сертификату соответствия Техническому регламенту Таможенного союза № 012/2011.

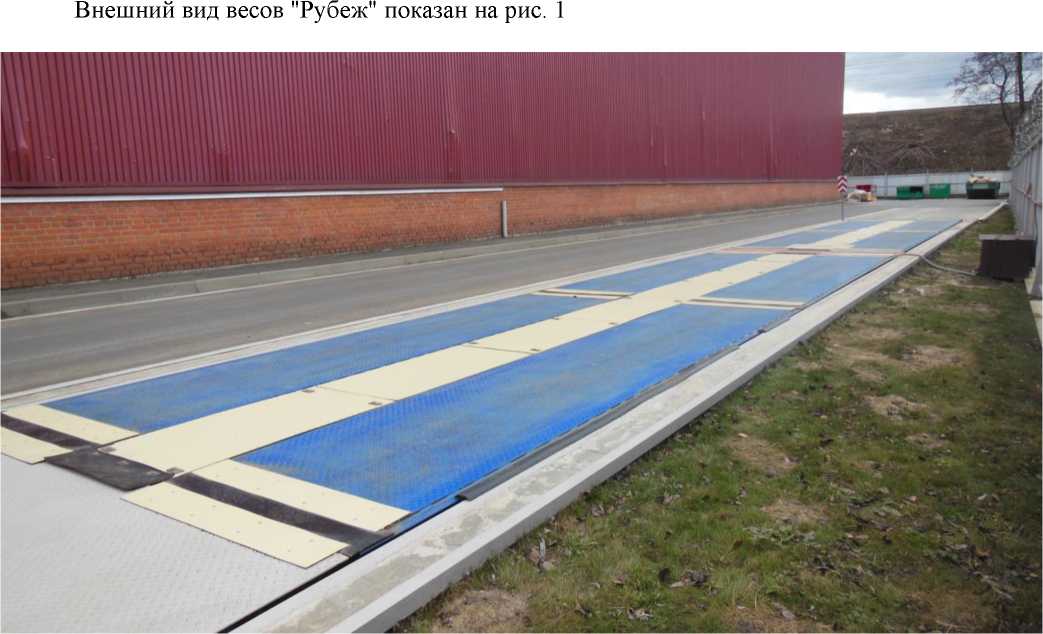

Рисунок 1 - Внешний вид весов «Рубеж»

Программное обеспечение (ПО) весов реализовано в адаптере интерфейса и питания АИП, что соответствует требованиям п. 5.5 ГОСТ OIML R 76-1-2011 «Дополнительные требования к электронным устройствам с программным управлением» в части устройств со встроенным ПО. ПО выполняет функции по сбору, обработке, хранению и представлению измерительной информации. Идентификационным признаком ПО служит номер версии, который отображается на экране монитора при удаленном доступе в режиме администратора (права поверителя). Для предотвращения воздействий и защиты законодательно контролируемых параметров служит электронное клеймо - случайно генерируемое число, которое автоматически обновляется после каждого сохранения измененных законодательно контролируемых параметров. Конструкция весов исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Цифровое значение электронного клейма заносится в раздел «Поверка» эксплуатационной документации весов.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий». Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Метрологические характеристики ВПВ по ГОСТ OIML R 76-1-2011 Класс точности ......................................................................................................... средний

(III)

Значения максимальной (Max1/ Max2) и минимальной (Mins) нагрузок, действительная цена деления (di/d2), поверочный интервал (е1/е2), число поверочных интервалов (П1/П2) и пределы допускаемой погрешности (mpe) в зависимости от модификаций весов указаны в таблице 2.

Таблица 2

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.

Таблица 3 - Основные метрологические характеристики

Метрологические характеристики ВПЦ по ГОСТ OIML R 76-1-2011

Класс точности......................................................................................................... средний (III)

Значения максимальной (Мах) и минимальной (Mins) нагрузок, действительная цена деления (d), поверочный интервал (е), число поверочных интервалов (n) и пределы допускаемой погрешности (mpe) в зависимости от модификаций весов указаны в таблице 4.

Таблица 4

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.

Таблица 5 - Основные метрологические характеристики

Метрологические характеристики ВПЦ по ГОСТ 33242-2015

Таблица 6 - Основные метрологические характеристики

Максимально допускаемая погрешность (МДП) при определении нагрузки на ось двухосного контрольного ТС с жесткой рамой в движении не превышают большего из следующих значений:

а) значения в соответствии с таблицей 7 и округленного до ближайшего значения цены деления;

б) 1 - d - при первичной поверке,

2-d - при метрологическом надзоре в эксплуатации.

Таблица 7

Пределы допускаемой погрешности при периодической поверке равны пределам допускаемой погрешности при первичной поверке.

Максимально допускаемое отклонение (МДО) от исправленного среднего значения нагрузки на ось или от исправленного среднего значения нагрузки на группу осей для всех типов контрольных ТС, кроме двухосного контрольного ТС с жесткой рамой, в движении не превышают большего из следующих значений:

а) значения в соответствии с таблицей 8 и округленного до ближайшего значения цены деления;

б) 1 -d-N - при первичной поверке,

2-d-N - при метрологическом надзоре в эксплуатации,

где N - число осей в группе, для одиночных осей N = 1.

Таблица 8

Отклонение при периодической поверке равно отклонению при первичной поверке.

МДП при определении полной массы ТС в движении не превышает большего из следующих значений:

а) расчетного значения в соответствии с таблицей 9 и округленного до ближайшего значения цены деления;

б) 1 -d-N - при первичной поверке,

2-d-N - при метрологическом надзоре в эксплуатации, где N число осей при суммировании.

Таблица 9

Пределы допускаемой погрешности при периодической поверке равны пределам допускаемой погрешности при первичной поверке.

Таблица 10 - Основные технические характеристики

наносится типографским способом на титульные листы руководства по эксплуатации и паспорта, а так же ударным на металлическую или термосублимационным способом на пластиковую маркировочную табличку, расположенную на ГПУ весов.

Комплектность средства измерений

Таблица 11 - Комплектность средства измерений

осуществляется по документу МП 2301-280-2015 с изменением № 1 «Весы автомобильные электронные «Рубеж». Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 05 февраля 2020 г.

Основные средства поверки: эталонные гири 4-го разряда в соответствии с Государственной поверочной схемой для средств измерения массы, утвержденной Приказом Росстандарта от 29 декабря 2018 года № 2818; рулетка измерительная 3-го класса точности по ГОСТ 7502-98 с диапазоном измерений до 30 м.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на маркировочную табличку и/или в виде оттиска клейма в свидетельство о поверке.

приведены в разделе 2 «Использование по назначению» документа 4274-085-18217119-2009 РЭ «Весы автомобильные электронные «Рубеж». Руководство по эксплуатации».

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

ГОСТ 33242-2015 Весы автоматические для взвешивания транспортных средств в движении и измерения нагрузки на оси. Общие требования и методы испытаний

ГОСТ 8.646-2015 ГСИ. Весы автоматические для взвешивания транспортных средств в движении и измерения нагрузки на оси. Методика поверки

Приказ Росстандарта от 29.12.2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»

ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от Г10^-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм

ТУ 4274-085-18217119-2009 Весы автомобильные электронные «Рубеж». Технические условия

Акционерное общество «Весоизмерительная компания «Тензо-М»

(АО «ВИК «Тензо-М»)

ИНН 5027048351

Адрес: 140050, Московская обл., городской округ Люберцы, дачный поселок Красково, улица Вокзальная, 38

Телефон: +7 (495) 745-30-30, +7 (800) 555-65-30

Web-сайт: tenso@tenso-m.ru

E-mail: www.tenso-m.ru

Испытательный центр

ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»

Адрес: 198005, г. Санкт-Петербург, Московский пр., 19

Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14

Е-mail: info@vniim.ru

Web-сайт: http://www.vniim.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
