ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы напряжения ЗНОМ-35-07 предназначены для эксплуатации в электрических сетях переменного тока частотой 50 Гц, с изолированной нейтралью, с номинальным напряжением 35 кВ с целью питания электрических измерительных приборов, цепей релейной защиты, автоматики и управления.

Принцип действия трансформаторов напряжения ЗНОМ-35-07 основан на явлении электромагнитной индукции переменного тока.

Трансформаторы напряжения ЗНОМ-35-07 состоят из активной части, помещенной в бак, залитый трансформаторным маслом.

Активная часть трансформаторов напряжения ЗНОМ-35-07 представляет собой однофазный магнитопровод броневого типа с обмотками. Магнитопровод трансформатора изготавливается из холоднокатанной электротехнической стали. Обмотки трансформатора -концентрические, слоевые устойчивые к грозовым и коммутационным перенапряжениям. По назначению обмотки трансформатора подразделяются на обмотку высшего напряжения ВН и обмотки низшего напряжения.

В нижней части бака расположена пробка для отбора и слива масла и два болта заземления. В верхней части высоковольтного изолятора расположен расширитель, который снабжен маслоуказателем для контроля уровня масла, а в основании трансформатора имеется коробка выводов вторичных обмоток.

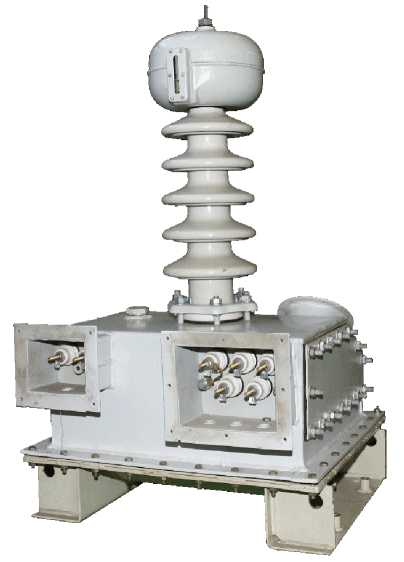

Рисунок 1 - Общий вид трансформаторов напряжения ЗНОМ-35-07

Программное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики трансформаторов ЗНОМ-35-07 с двумя вторичными обмотками

Таблица 2 - Метрологические характеристики трансформаторов ЗНОМ-35-07 с тремя вторичными обмотками

Таблица 3 - Основные технические характеристики

наносится на табличку трансформатора методом гравирования и на паспорт типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Основные средства поверки:

• - трансформатор напряжения измерительный эталонный NVRD 40 (регистрационный номер в Федеральном информационном фонде 32397-06);

• - прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);

• -  магазин  проводимости  Р5054/2  (регистрационный  номер  в  Федеральном

информационном фонде 5057-75);

• -  магазин  проводимости  Р5054/1  (регистрационный  номер  в  Федеральном

информационном фонде 5057-75).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска клейма, наносится в паспорт или на свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия

ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки

ТУ 3411-002-49890270-2007 Трансформатор напряжения ЗНОМ-35-07. Технические

условия

Акционерное общество «Производственный комплекс ХК ЭЛЕКТРОЗАВОД»

(АО «ПК ХК ЭЛЕКТРОЗАВОД»)

ИНН 7718183890

Адрес: 107023, Россия, г. Москва, ул. Электрозаводская, д. 21

Телефон (факс): +7 (495) 777-82-25, +7 (495) 777-82-75

Web-сайт: www.elektrozavod.ru

E-mail: info@elektrozavod.ru, pk@elektrozavod.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»

(ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, 31

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

02 октября 2020 г.

Москва

О продлении срока действия утвержденного типа средства измерений и внесении изменений в описание типа на трансформаторы напряжения 3HOM-35-07

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732), и в связи с обращением АО «ПК ХК ЭЛЕКТРОЗАВОД» от 24 июля 2020 г. № ПК/59-1449, приказываю:

• 1. Продлить срок действия утвержденного типа средства измерений на трансформаторы напряжения 3HOM-35-07 на последующие 5 лет.

• 2. Внести изменения в описание типа на трансформаторы напряжения 3HOM-35-07, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 46279-10, в связи с изменением формы собственности изготовителя с ОАО «ПК ХК ЭЛЕКТРОЗАВОД», г.Москва на АО «ПК ХК ЭЛЕКТРОЗАВОД», г.Москва.

• 3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

—
