УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» июля 2021 г. № 1498
Лист № 1
Всего листов 5
Регистрационный № 66391-17
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Фотометры пламенные автоматические ФПА-2-01
Назначение средства измеренийФотометры пламенные автоматические ФПА-2-01 (далее фотометры) предназначены для измерений массовой концентрации химических элементов (калия, кальция, натрия, лития или стронция по заказу) в растворах.
Описание средства измеренийПринцип действия фотометров основан на эмиссионном методе фотометрии пламени.
Раствор исследуемого элемента в виде аэрозоля вводится в пламя газовой горелки. Под действием тепловой энергии пламени возникает спектр излучения характерный для данного элемента. Спектральная линия этого элемента выделяется дифракционной решеткой и воспринимается линейкой из 512 фотоприемников. Сигнал с фотоприемников после усиления и обработки выводится на цифровое табло. Обработку текущей информации и управление работой фотометра осуществляет встроенная микро-ЭВМ.
Конструктивно фотометр состоит из двух блоков: оптико-электронного и компрессора. Компрессор обеспечивает подачу воздуха в горелку. В состав блока оптико-электронного входят: усилитель, микро-ЭВМ, устройство ввода-вывода, узел горелки и узел питания.
Заводской номер, обеспечивающий идентификацию каждого экземпляра средства измерений, печатается на индивидуальной этикетке методом термотрансферной печати и имеет цифровое обозначение.
Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

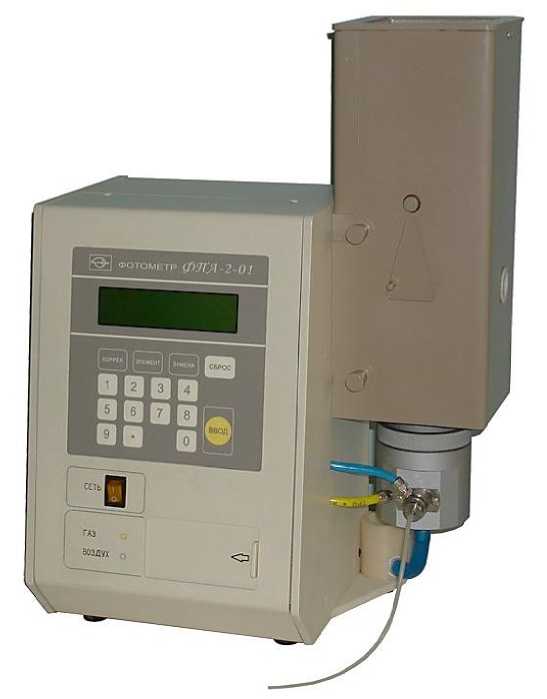

Рисунок 1 - Общий вид оптико-электронного блока фотометра ФПА-2-01
Место нанесе ния знака утверждения типа, наименов ания и заводского номера
Места пломбировки - оДин из 4-х винтов крепления Место нанесения знака поверки
передней и задней крышек блока оптико-электронного

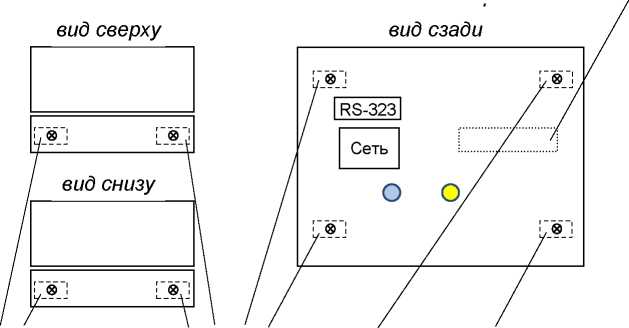

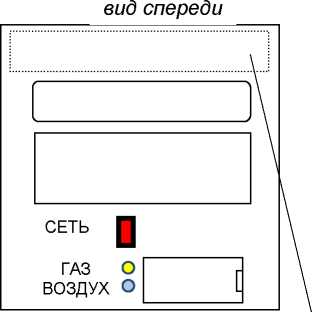

Рисунок 2 - Схема пломбировки оптико-электронного блока фотометров от несанкционированного доступа, обозначение места нанесения знака поверки
Программное обеспечениеУровень защиты программного обеспечения «высокий» в соответствии с Р 50.2077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ФПА2-01 ЗОМЗ |
|
Номер версии (идентификационный номер) ПО |
V: 1.1 |
|
Цифровой идентификатор ПО (контрольная сумма КС) |
КС: 0x5EDD |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой концентрации химических элементов, мг/дм3: Na; Са; К; Li или Sr (по заказу) |
от 0,5 до 23,0 от 0,5 до 40,0 от 0,2 до 40,0 от 0,1 до 4,0 от 2,5 до 200 |
|
Пределы допускаемой систематической составляющей приведенной погрешности к верхнему пределу диапазона измерений, % |
±2,5 |
|
Предел допускаемого среднего квадратического отклонения случайной составляющей приведенной погрешности к верхнему пределу диапазона измерений, % |
1,5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Горючий газ |
пропан-бутан ГОСТ 20448-90 |
|
Время установления рабочего режима, мин., не более |
30 |
|
Изменение показаний фотометра через 1 ч после установления рабочего режима, %, не более |
±3 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50,0±0,5 |
|
Диапазон длин волн, выделяемый дифракционной решеткой и линейкой фотоприемников, нм |
от 350 до 950 |
|
Фотометр позволяет одновременно измерять концентрацию из одной пробы |
до четырех элементов |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С; |
от +10 до +35 |
|
- относительная влажность, % |
от 30 до 80 |
|
Габаритные размеры блока оптико-электронного, мм, не более | |
|
- длина |
325 |
|
- ширина |
210 |
|
- высота |
445 |
|
Масса блока оптико-электронного, кг, не более |
9 |
|
Средняя наработка на отказ, ч, не менее |
2500 |
|
Средний полный срок службы, лет, не менее |
10 |
наносится на табличку, установленную на блоке оптико-электронном, фотоспособом, и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество на изделие, шт. |
|
Блок оптико-электронный |
БШ 5.139.183 |
1 |
|
Насос-компрессор вакуумный мембранный МВНК-1,5х2М |
ВН 2.960.002 ТУ |
1 |
|
Трубопровод |
БШ 6.453.012 |
1 |
|
Трубка |
БШ 7.867.108-01 |
1 |
|
Трубка |
БШ 7.867.109-01 |
1 |
|
Гайка |
БШ 8.930.108 |
1 |
|
Трубка силиконовая медицинская 1x0,8 |
ТУ 9398-003-00152106-2005 |
1 (0,15 м) |
|
Комплект принадлежностей | ||
|
Кожух |
БШ 6.431.193 |
1 |
|
Газовая зажигалка 0<15 мм |
— |
3 |
|
Запасные части | ||
|
Трубка силиконовая медицинская 1x0,8 |
ТУ 9398-003-00152106-2005 |
1 (0,5 м) |
|
Игла |
БШ 7.051.014 |
2 |
|
Вставка плавкая ВПТ-2 |
ОЮ 0.481.021 ТУ |
4 |
|
Документация | ||
|
Руководство по эксплуатации |
БШ 2.850.230 РЭ |
1 |
|
Паспорт |
БШ 2.850.230 ПС |
1 |
|
Методика поверки |
БШ 2.850.230 МП |
1 |
|
Программное обеспечение связи с внешней ЭВМ с комплектом документации* |
БШ 2.850.230 ПО |
1 |
|
Комплект упаковок БШ 4.170.868 | ||
|
Ящик деревянный |
БШ 4.164.516 |
1 |
|
Ящик из гофрированного картона |
СТП БШ 6.876.564 |
1 |
|
* Поставляется по дополнительному требованию заказчика | ||
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к фотометрам пламенным автоматическим ФПА-2-01ГОСТ Р 8.735.0-2011 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах. Основные положения.
ГОСТ Р 8.735.1-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах. Передача единиц от государственного первичного эталона на основе кулонометрии.
Технические условия БШ 2.850.230 ТУ. Фотометр пламенный автоматический ФПА-2-01.
