№1263 от 23.07.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 172657
ПРИКАЗ,
О внесении изменений в описание типа СИ
О переоформлениии свидетельства об утверждении типа СИ
Термометры цифровые Testo 105, Testo 106, Testo 108, Testo 905-T1, Testo 905-T2
Приказы по основной деятельности по агентству Вн. Приказ № 1263 от 23.07.2020
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «23» июля 2020 г. № 1263
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термометры цифровые Testo 105, Testo 106, Testo 108, Testo 905-T1, Testo 905-T2
Назначение средства измеренийТермометры цифровые Testo 105, Testo 106, Testo 108, Testo 905-T1, Testo 905-T2 предназначены для измерений температуры жидких и сыпучих сред, поверхностей твёрдых тел с помощью внешних датчиков - зондов и отображения измеренной информации на экране ЖК-дисплея.
Описание средства измеренийПринцип действия
Термометры цифровые Testo 105, Testo 106, Testo 108, Testo 905-T1, Testo 905-T2 состоят из электронного блока, к которому подключен первичный преобразователь (датчик). Датчик помещается в измеряемую среду и преобразует температуру в эквивалентный электрический сигнал, поступающий затем в электронный блок, который преобразует этот сигнал в форму, удобную для наблюдения на ЖК-дисплее.

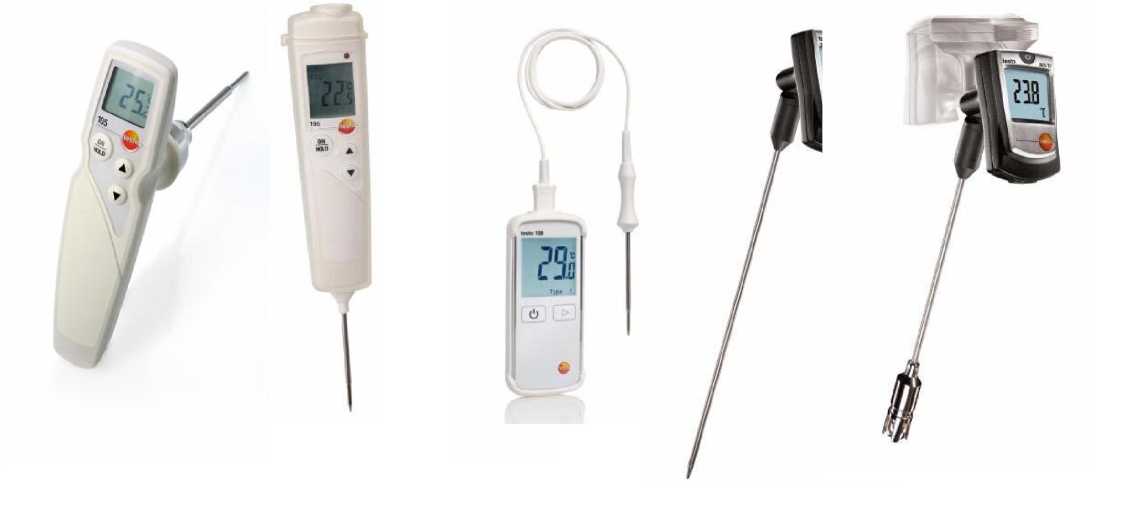

Конструктивно термометры цифровые Testo 105 (рисунок 1), Testo 106 (рисунок 2), Testo 108 (рисунок 3), Testo 905-Т1 (рисунок 4), Testo 905-Т2 (рисунок 5) выпускаются в пластмассовых корпусах, к которым крепится удлиняющая штанга с датчиком (кроме Testo 108).
У Testo 108 датчик - на гибком проводнике с разъемом.
Рисунок 1
Рисунок 2
Рисунок 3
Рисунок 4
Рисунок 5
Корпус состоит из двух частей, соединенных между собой винтами, либо защелками. Пломбирование термометров цифровых Testo 105, Testo 106, Testo 108, Testo 905-T1, Testo 905-T2 не предусмотрено.
Программное обеспечениеВнутреннее (встроенное) метрологически значимое программное обеспечение (ПО), устанавливаемое при изготовлении прибора и не имеющее возможности считывания и модификации, отображено в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) для модификаций |
Значение |
|
Идентификационное наименование ПО для модификаций:
-Testo 905-Т2 |
en_sdi_p_105_V1.03_11.10. en_sdi_p_106_V1.03_11.10. en_sdi_p_108_V1.00_03.12. en_sds_p_905_01.02v1.02. en sds p 905 01.02v1.02. |
|
Номер версии (идентификационный номер) ПО |
056x xxxx* |
|
Цифровой идентификатор ПО |
- |
|
* - 056 - метрологически значимая часть ПО; - х хххх - метрологически не значимая часть ПО, содержащая дополнительные сведения для внутреннего употребления (стандарт сборки, подразделение сборки, поставщик микроконтроллера и др.). | |
Уровень защиты программного обеспечения «низкий» в соответствии с
Р 50.2.077-2014.
Метрологические и технические характеристики Метрологические и технические характеристики термометров цифровых Testo 105,
Testo 106, Testo 905-T1, Testo 905-T2 приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
Testo 105 |
Testo 106 |
Testo 905-T1 |
Testo 905-T2 | |
|
Диапазон измерений температуры, °С |
от -50 до +250 |
от -50 до +250 |
от -50 до +250 |
от -50 до +500 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±(1+1%- I) |
±(1+1%- I) |
±1 (от -50 до 99,9 °С) ±1%• I(осталь-ной диапазон) |
±1 (от -50 до 99,9 °С) ±2 % •I (остальной диапазон) |
|
Разрешение, °С |
0,1 | |||
|
Примечание - I - измеренное значение | ||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||
|
Testo 105 |
Testo 106 |
Testo 905-T1 |
Testo 905-T2 | |
|
Температура эксплуатации,°С |
от -20 до +50 |
от -20 до +50 |
от 0 до 40 |
от 0 до 40 |
|
Температура хранения и транспорти- |
от -40 до +70 |
от -40 до +70 |
от -20 до +70 |
от -20 до +70 |
|
рования, °С | ||||
|
Габаритные размеры, (Д*Ш*В), мм, не более |
145x38x195 |
215x34x19 |
240x40x45 |
255x40x45 |
|
Масса, кг, не более |
0,15 |
0,08 |
0,08 |
0,08 |
Метрологические и технические характеристики термометров цифровых Testo 108 приведены в таблицах 4, 5.
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Testo |
108 | ||||
|
с погружными датчиками |
с поверхностными датчиками | |||||
|
термопарами тип Т 1 класса* |
термопарами тип К 1 класса* |
термопарами тип К 2 класса* |
магнитными тип К |
подпржи-ненными тип К |
остальными тип К | |
|
Диапазон измерений температуры, °С |
от -50 до +300 | |||||
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±1 (от -30 до +70 °С включ.); ±(1+0,5 %• I) (остальной диапазон) |
±2 (от -30 до +70 °С включ.); ±(2+0,5 %• I) (остальной диапазон) |
±3 (от -30 до +70 °С включ.); ±(3+0,5 %• I) (остальной диапазон) |
±5 (до 100 ОС) ±5 % (свыше 100 ОС) | ||
|
Разрешение, °С |
0,1 | |||||
|
Примечания:
| ||||||
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Температура эксплуатации, °С |
от -20 до +50 |
|
Температура хранения и транспортирования, °С |
от -40 до +70 |
|
Габаритные размеры, (ДxШxВ), мм, не более |
145x38x195 |
|
Масса, кг, не более |
0,15 |
наносится типографским способом на титульный лист эксплуатационной документации и на наклейку на корпусе электронного блока.
Комплектность средства измеренийКомплектность средства измерений приведена в таблице 6.
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Термометр цифровой |
Testo 105 (106, 108, 905-Т1, 905-Т2) |
1 шт. |
Testo 108 в базовой комплектации поставляется с датчиком Т |
|
Элементы питания |
- |
1 комплект |
- |
|
Руководство по эксплуатации |
- |
1 экз. |
в электронном виде |
|
Методика поверки |
МП РТ 1733-2012 (с изменением №1) |
1 экз. |
- |
Поверка осуществляется по документу МП РТ 1733-2012 (с Изменением №1) «ГСИ. Термометры цифровые Testo 105, Testo 106, Testo 108, Testo 905-T1, Testo 905-T2. Методика поверки», утверждённому ФБУ «Ростест-Москва» 24.03.2020 г.
Основные средства поверки:
-
- термостаты переливные прецизионные ТПП-1 (регистрационный номер в Федеральном информационном фонде 33744-07);
-
- калибраторы температуры поверхностные КТП-1, КТП-2 (регистрационный номер в Федеральном информационном фонде 53247-13);
-
- термометр цифровой прецизионный DTI-1000 в комплекте с термометром сопротивления STS-050 В250 (регистрационный номер в Федеральном информационном фонде 15595-12)
Допускается применение аналогичных средств поверки и стандартных образцов, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к термометрам цифровым Testo 105, Testo 106, Testo 108, Testo 905-T1, Testo 905-T2ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Техническая документация Testo Instruments Co. Ltd, Китай, Шэньчьжэнь
ИзготовительTesto Instruments Co. Ltd, Китай, Шэньчьжэнь
Юридический адрес: 3-5-F., 19 Building, Xinguan Road, Xili Industrial Zone, Xili Town, Nanshan District, Shenzhen, People's republic of China;
Фактический адрес: 3-5-F., 19 Building, Xinguan Road, Xili Industrial Zone, Xili Town, Nanshan District, Shenzhen, People's republic of China,
Телефон: +86 755 26 62 67 60
E-mail: astrittmatter@testo.net.cn
Web-сайт: www.testo.com
ЗаявительОбщество с ограниченной ответственностью «Тэсто Рус» (ООО «Тэсто Рус»), Россия ИНН 7725553742
115054, г.Москва, Большой Строченовский пер. д. 23 В стр. 1
Телефон: +7 (495) 221-62-13, факс +7 (495) 221-62-16
E-mail: info@testo.ru
Web-сайт: www.testo.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г.Москва, Нахимовский проспект, 31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
М.п.
А.В. Кулешов
«23» июля 2020 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
___ ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ23 июля 2020 г. 1263
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 47824 «Термометры цифровые Testo 105, Testo 106, Testo 108, Testo 905-T1, Testo 905-Т2» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «Тэсто-Рус» от 7 апреля 2020 г. № исх-ЗС-2020-078 и № исх-ЗС-2020-079, приказываю:
-
1. Внести изменения в описание типа на термометры цифровые Testo 105, Testo 106, Testo 108, Testo 905-T1, Testo 905-T2, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 50955-12, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу МП РТ 1733-2012 с Изменением №1, утверждённому ФБУ «Ростест-Москва» 24 марта 2020 г., и распространить действие документа на термометры цифровые Testo 105, Testo 106, Testo 108, Testo 905-T1, Testo 905-T2, находящиеся в эксплуатации.
-
3. Переоформить свидетельство об утверждении типа № 47824 «Термометры цифровые Testo 105, Testo 106, Testo 108, Testo 905-T1, Testo 905-Т2», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 50955-12, в связи с внесением изменений в документ на методику поверки.
-
4. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю .Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
