ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Спектрометры энергий альфа-излучения полупроводниковые «СЭА-13П», «СЭА-13П1»
Назначение средства измеренийСпектрометры энергий альфа-излучения полупроводниковые «СЭА-13П», «СЭА-13П1» (далее - спектрометры) предназначены для измерения энергетического распределения альфа-частиц, идентификации и определения активности альфа-излучающих радионуклидов.
Описание средства измеренийВ основу работы спектрометра положен принцип преобразования энергии альфа-частиц в чувствительном объеме полупроводникового кремниевого ионно-имплантированного детектора в электрические импульсы пропорциональной амплитуды с последующей их регистрацией многоканальным амплитудным анализатором и обработкой полученного спектра с помощью программного обеспечения.
Тип детектора - кремниевый полупроводниковый с планарной ионно-имплантированной детектирующей структурой, созданной на основе п-типа.
Спектрометры выпускаются в двух исполнениях - «СЭА-13П» и «СЭА-13П1», отличающихся друг от друга тем, что в спектрометре «СЭА-13П» плата амплитудно-цифрового преобразователя (АЦП) устанавливается в персональный компьютер, а в спектрометре «СЭА-13П1» АЦП интегрирован в блок альфа-спектрометра.
В состав спектрометра входят следующие устройства:
-
- блок альфа-спектрометра «СЭА-13П» или «СЭА-13Ш»;
-
- АЦП установлен в ПК («СЭА-13П») или интегрирован в блоке альфа-спектрометра («СЭА-13П1»);
-
- персональный компьютер (ПК);
-
- принтер;
-
- насос вакуумный (НВ).

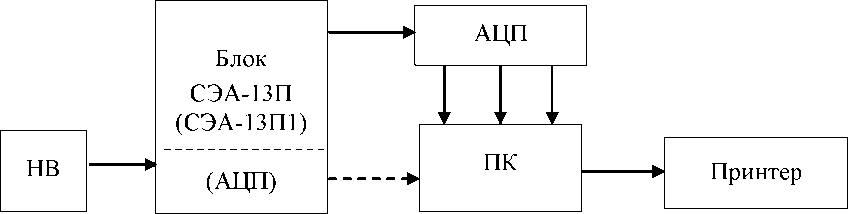

Функциональная схема спектрометра приведена на рисунке 1.
Рисунок 1 - Функциональная схема спектрометра
Сигнал с детектора поступает на вход зарядочувствительного предусилителя (ПУ), расположенного в корпусе блока вне измерительной камеры. Сигнал с выхода предусилителя уси-
ливается электроникой блока и далее поступает в АЦП.
Блок альфа-спектрометра содержит вакуумную измерительную камеру прямоугольной формы, в верхней части которой расположен кремниевый полупроводниковый альфа-детектор (ППД), и подставку с пазами для установки измеряемого образца на различных расстояниях от детектора.
Разрежение в измерительной камере создается с помощью вакуумного насоса. Соединение объема измерительной камеры с вакуумной линией и с атмосферным воздухом осуществляется через два электромагнитных клапана, установленных на задней стенке измерительной камеры и управляемых переключателем, расположенным на лицевой панели блока.
Напряжение смещения на детектор подается от источника опорного напряжения, встроенного в блок спектрометра. Цифровая индикация значения поданного напряжения расположена на лицевой панели блока.
Контроль разрежения в измерительной камере осуществляется малогабаритным датчиком типа ДМИ-1-2, сигнал с которого выведен на светодиодную шкалу на лицевой панели блока.
Общий вид блока альфа-спектрометра приведен на рисунке 2.
1
2
3
8
4
6
5
-
1 - светодиоды «Вакуум»
-
2 - индикатор «Напряжение, V»
-
3 - вакуумная камера
-
4 - тумблер со светодиодом «Работа»
-
5 - дверца
-
6 - тумблер со светодиодом «Сеть»
-
7 - место для пробы
-
8 - пазы для установки измеряемого образца на различных расстояниях от детектора
Рисунок 2 - Общий вид блока альфа-спектрометра
Сигнал с детектора поступает на вход зарядочувствительного предусилителя (ПУ), расположенного в корпусе блока вне измерительной камеры. С выхода предусилителя сигнал поступает на плату усилителя (УИС) и далее на АЦП.
Управление работой спектрометра производится специальным программным обеспечением, установленным на ПК.
Внешний вид и место пломбировки спектрометра приведены на рисунке 3.
Место пломбировки
Рисунок 3 - Внешний вид и место пломбировки спектрометра
Программное обеспечение
Программное обеспечение спектрометра обеспечивает следующие функциональные возможности:
-
- измерение спектров с экспозициями по "живому" и реальному времени;
-
- калибровки по энергии, по форме пика и по эффективности;
-
- автоматическая обработка спектров, включая идентификацию и расчет активно
сти радионуклидов;
-
- возможность работы программы с внесенной меткой в измеряемый образец;
-
- возможность сохранения спектров и результатов обработки в базе данных программы;
визуализация спектров и результатов обработки на экране дисплея ПК; возможность вывода результатов обработки и спектров в графическом виде на
принтер.
Уровень защиты программного обеспечения «высокий» в соответствии с
Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО: |
SpectraLine-ADA |
|
Номер версии (идентификационный номер) ПО: |
1.5.3068 |
|
Цифровой идентификатор ПО |
01e02e82 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
ПО защищено электронным ключом от несанкционированного доступа к настройкам.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Диапазон регистрируемых энергий, МэВ |
от 3,5 до 9,0 |
|
Пределы допускаемой абсолютной погрешности характеристики преобразования (интегральная нелинейность) в энергетическом диапазоне до 5,5 МэВ, кэВ |
±10 |
|
Энергетическое разрешение по линии 5156 кэВ 239Pu из комплекта ОСАИ, размещенного на расстоянии 50 мм от детектора, и энергетический эквивалент шумов, в зависимости от площади чувствительной поверхности используемого детектора, кэВ, не более: |
|
Для детекторов c площадью чувствительной поверхности, 2 мм2 |
Абсолютное энергетическое разрешение, кэВ, не более |
Энергетический эквивалент шумов, кэВ, не более |
|
3000 |
80 |
70 |
|
2000 |
70 |
60 |
|
1000 |
50 |
40 |
|
600 |
40 |
30 |
|
450 |
35 |
25 |
|
100 |
25 |
15 |
|
Фон в энергетическом диапазоне от 3,5 до 6,0 МэВ, с-1, не более |
0,003 |
|
Временная нестабильность за время непрерывной работы, кэВ, не более |
10 |
|
Максимальная входная статистическая загрузка, с-1, не менее |
10 000 |
Таблица 3 - Основные технические характеристики
|
Время установления рабочего режима, мин, не более |
45 |
|
Время непрерывной работы, ч |
8 |
|
Число каналов анализатора |
4096 (8192) |
|
Спектрометр имеет следующие функциональные возможности:
| |
|
Электропитание - переменный ток:
|
(220+22-33) (50+1) |
|
Мощность, потребляемая от сети переменного тока, В-А, не более |
500 |
|
Масса составных частей спектрометра, кг, не более: - блок альфа-спектрометра «СЭА-13П», «СЭА-13Ш» |
7,5 |
|
- вакуумный насос |
10 |
|
- ПК и принтер |
30 |
|
Габаритные размеры составных частей спектрометра (длинахширинахвысота), мм, не более:
|
350х180х250 340х136х210 400x400x600 |
|
Условия эксплуатации:
|
от +10 до +35 до 75 |
|
Срок службы, лет, не менее |
8 |
|
Примечание - Масса и габаритные размеры вакуумного насоса, ПК и принтера указаны орие-тировочно и могут отличаться в зависимости от конкретной модели | |
наносится графически или специальным штампом на титульные листы эксплуатационной документации и методом сеткографии на задней панели блока альфа-спектрометра.
Комплектность средства измерений
В комплект поставки спектрометра «СЭА-13П» входят следующие устройства и эксплуатационная документация указанные в таблице 4.
Таблица 4 - Комплектность спектрометра «СЭА-13П»
|
Наименование |
Обозначение |
Количество |
|
Спектрометр энергий альфа-излучения полупроводниковый «СЭА-13П» в составе: |
ДЦКИ.412131.003 |
1 шт. |
|
Блок альфа-спектрометра «СЭА-13П» |
ДЦКИ.418213.002 |
1 шт. |
|
Преобразователь амплитудно-цифровой спектрометрический АЦП |
- |
11) шт. |
|
Насос вакуумный |
- |
12) шт. |
|
Программное обеспечение |
«SpectraLine-ADA» |
13) экз. |
|
Компьютер |
- |
12) шт. |
|
Принтер |
- |
12) шт. |
|
Комплект эксплуатационных документов согласно ведомости |
ДЦКИ.412131.003 ВЭ |
1 экз. |
|
Ведомость эксплуатационных документов |
ДЦКИ.412131.003 ВЭ |
1 экз. |
|
Упаковка |
- |
1 шт. |
|
Примечания:
| ||
В комплект поставки спектрометра «СЭА-13П1» входят следующие устройства и эксплуатационная документация указанные в таблице 5.
Таблица 5 - Комплектность спектрометра «СЭА-13Ш»
|
Наименование |
Обозначение |
Количество |
|
Спектрометр энергий альфа-излучения полупроводниковый «СЭА-13Ш» в составе: |
ДЦКИ.412131.003-01 |
1 шт. |
|
Блок альфа-спектрометра «СЭА-13Ш» |
ДЦКИ.418213.002-01 |
1 шт. |
|
Насос вакуумный |
- |
11) шт. |
|
Программное обеспечение |
«SpectraLine-ADA» |
12) экз. |
|
Компьютер |
- |
11) шт. |
|
Принтер |
11) шт. | |
|
Комплект эксплуатационных документов согласно ведомости |
ДЦКИ.412131.003 ВЭ |
1 экз. |
|
Ведомость эксплуатационных документов |
ДЦКИ.412131.003 ВЭ |
1 экз. |
|
Упаковка |
- |
1 шт. |
|
Примечания:
| ||
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к спектрометрам энергий альфа-излучения полупроводниковым «СЭА-13П», «СЭА-13П1»ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
ГОСТ 26874-86 Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров
Приказ Росстандарта № 2841 от 29.12.2018 Об утверждении государственной поверочной схемы для средств измерений активности, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников
ДЦКИ.412131.003 ТУ. Спектрометры энергий альфа-излучения полупроводниковые «СЭА-13П», «СЭА-13Ш». Технические условия
