Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «29» июня 2020 г. № 1152

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Полуприцепы-цистерны BONUM 914211

Полуприцепы-цистерны BONUM 914211 (далее - ППЦ) предназначены для измерений объема нефтепродуктов плотностью до 860 кг/м³.

Принцип действия ППЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.

ППЦ состоят из стальной сварной цистерны, имеющей в поперечном сечении цилиндрическую форму, установленной на шасси. Цистерна состоит из герметичных секций. Каждая секция является транспортной мерой полной вместимости (далее - ТМ). Внутри секций могут располагаться перегородки-волнорезы с отверстиями. Каждая секция цистерны оборудована заливной горловиной формы с установленным указателем уровня налива. Планка указателя уровня налива находится в горловине или полости цистерны.

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:

• - горловину с указателем уровня;

• - съемную крышку горловины с заливным люком и дыхательным клапаном;

• - клапан донный;

• - кран шаровой;

• - рукава напорно-всасывающие;

• - насос, датчик уровня и оборудование для нижнего налива по дополнительному заказу.

ППЦ имеют модификации BONUM 914211/32, BONUM 914211/33, BONUM 914211/34, BONUM 914211/35, BONUM 914211/36, BONUM 914211/38, BONUM 914211/40, BONUM 914211/45 и BONUM 914211/50, которые отличаются геометрическими размерами и номинальной вместимостью.

На боковых сторонах и сзади ППЦ имеют надпись «ОГНЕОПАСНО» и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

Общий вид ШШ, представлен на рисунке 1.

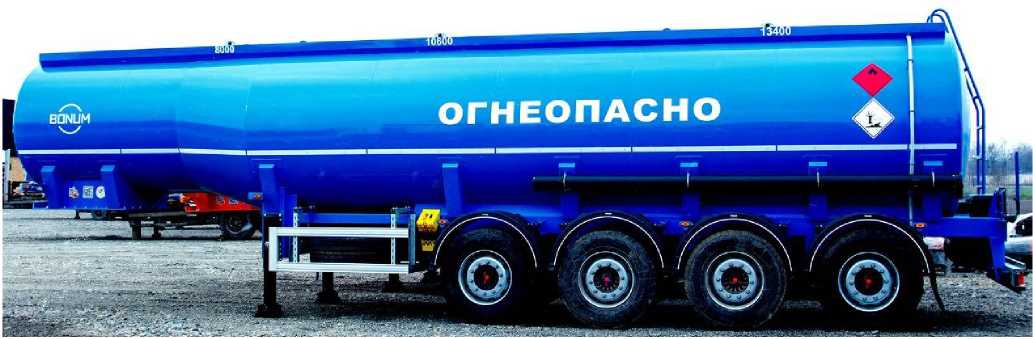

Рисунок 1 - Общий вид полуприцепа-цистерны BONUM 914211/32

Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунках 2, 3 и 4.

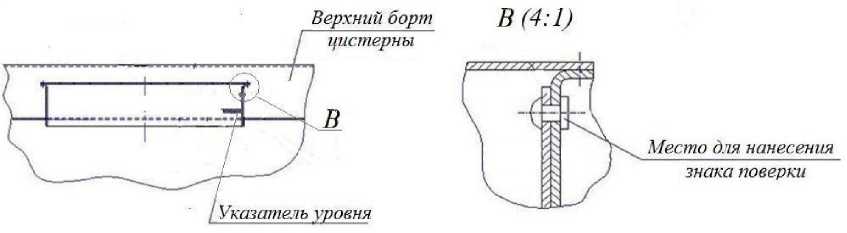

Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива в полости цистерны, обозначение места нанесения знака поверки

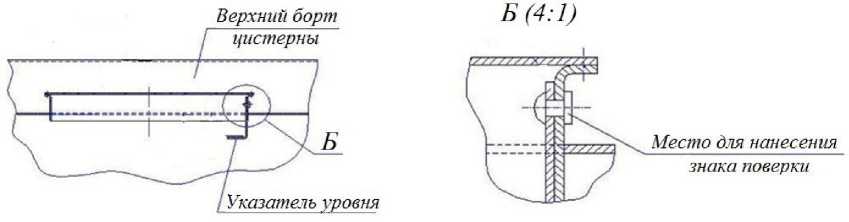

Рисунок 3 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива в горловине цистерны, обозначение места нанесения знака поверки

Пломба для нанесения знака поверки

Заклепка для нанесения

А (2: 1)

Указатель уровня

знака поверки

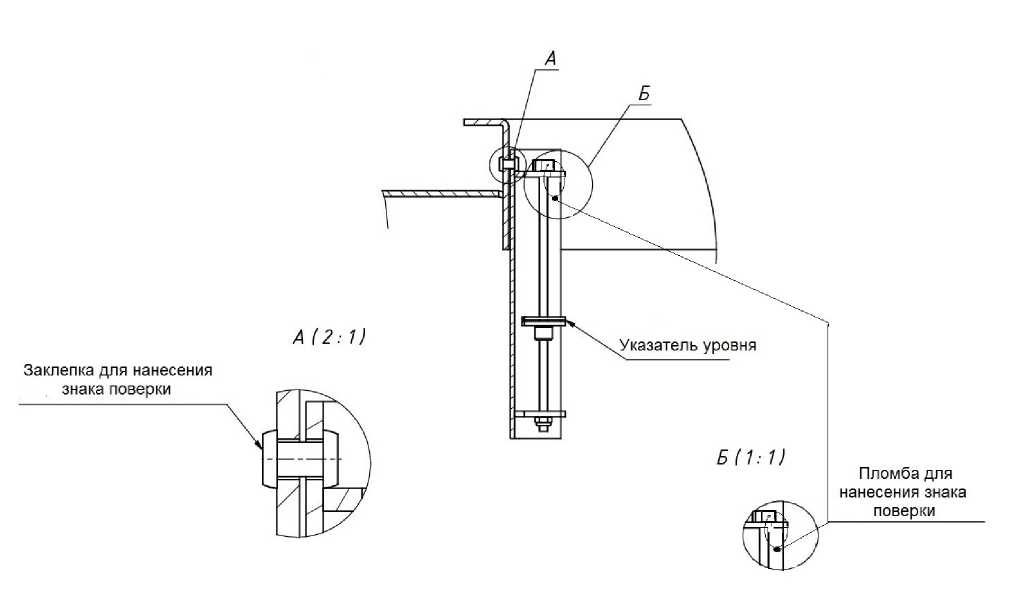

Рисунок 4 - Схема пломбировки от несанкционированного изменения положения регулируемого указателя уровня налива, обозначение места нанесения знака поверки

Программное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики

Значение

Таблица 4 - Метрологические характеристики

Таблица 5 - Основные технические характеристики

Таблица 6 - Основные технические характеристики

Таблица 7 - Основные технические характеристики

Таблица 8 - Основные технические характеристики

наносится на информационную табличку, установленную на раме с правой стороны по ходу движения, методом гравировки и на титульный лист руководства по эксплуатации печатным способом.

Таблица 9 - Комплектность средства измерений

осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».

Основные средства поверки:

Рабочие эталоны 2-го разряда в соответствии с частями 1 и 3 Приказа Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на заклепку, проходящую через стенку горловины и указатель уровня налива, навесную пломбу и на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости

ТУ 29.20.23.120-002-24235179-2017. Полуприцепы-цистерны для перевозки светлых нефтепродуктов и битума 914211; 914221. Технические условия

Общество с ограниченной ответственностью «БОНУМ»

(ООО «БОНУМ»)

ИНН 6141046070

Адрес: 344091, Ростовская область, г. Ростов-на-Дону, ул. Пескова, д. 1/2/169А/3, литер «Д», комната 48

Телефон/факс: +7 (863) 310-01-23

E-mail: info@bonum-trailer.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: http://www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

29 июня 2020 г.

Москва

О внесении изменений в описание типа на полуприцепы-цистерны BONUM 914211

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «БОНУМ» от 10 марта 2020г. № 10-0320, приказываю:

• 1. Внести изменения в описание типа на полуприцепы-цистерны BONUM 914211, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под регистрационным номером 70533-18, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.

• 2. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление описания типа средства измерений и выдачу его заявителю.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководите

Федеральное агентство по техническому регулированию и метрологии.

Сертификат: O0E1O36E1BO7E0FB8OEA1189OOBCB6DO9O Кому выдан: голубев Сергей Сергеевич Действителен: с 06.11.2019 до 06.11.2020
