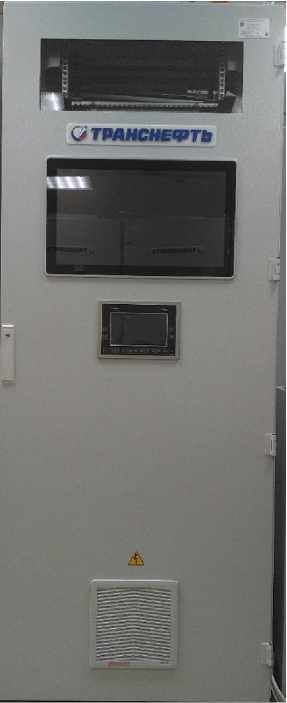

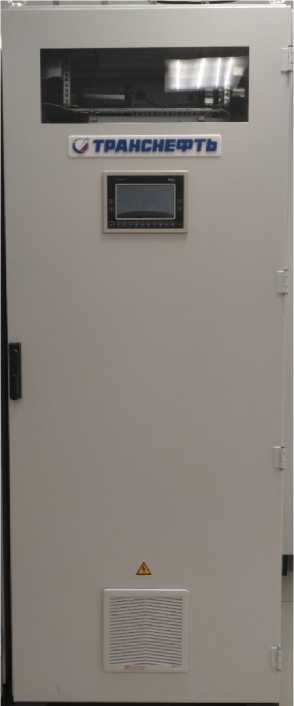

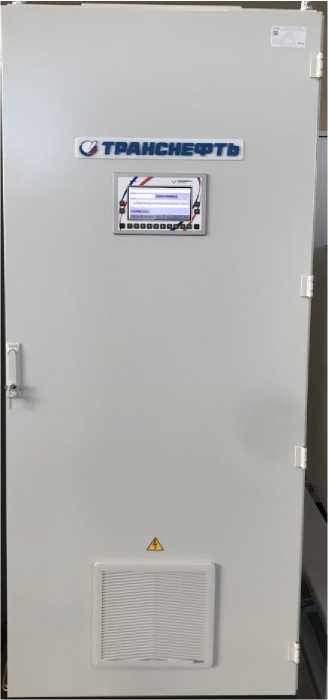

Тип сигнала

Измерительный преобразователь

Модули ввода/вывода аналоговых сигналов и обработки данных

Аналоговый вход (сила постоянного тока)

Преобразователи измерительные ввода-вывода серии ACT модели ACT20M-AI-

AO-S (далее - ACT20M)

(регистрационный номер 69025-17)

Модули аналогового ввода AI XX 01Y,

AI XX 04Y, контроллеры программируемые логические REGUL RX00 (регистрационный номер 63776-16)

Преобразователи измерительные ввода-вывода серии ACT модели ACT20M-AI-2AO-S (регистрационный номер 69025-17)

-

Аналоговый вход (сигналы термопреобразователей сопротивления по ГОСТ 66512009)

Преобразователи измерительные серии

MACX модификации MACX MCR(-EX)-SL-RTD-I-SP-NC (регистрационный номер 55661-13)

Преобразователи измерительные

MACX модификации MACX MCR(-EX)-SL-RTD-I-SP-NC (регистрационный номер б8б53-17)

Аналоговый вход (частота, импульсы)

-

Модули счета импульсов DA XX 01Y, контроллеры программируемые логические REGUL RX00 (регистрационный номер 63776-16)

Тип сигнала

Измерительный преобразователь

Модули ввода/вывода аналоговых сигналов и обработки данных

Аналоговый выход (сила постоянного тока)

ACT20M

(регистрационный номер 69025-17)

Модули аналогового вывода AO XX 01Y, контроллеры программируемые логические REGUL RX00 (регистрационный номер 63776-16)

-

Примечание - Указана максимально возможная комплектация ИВК. В зависимости от заказа в состав ИВК могут входить не все типы измерительных преобразователей (искробезопасных барьеров) и модулей ввода/вывода аналоговых сигналов. Количество и типы используемых измерительных преобразователей (искробезопасных барьеров) и модулей ввода/вывода аналоговых сигналов указываются в паспорте.

Идентификационные данные (признаки)

Значение

Идентификационное наименование

ПО

SIKNCalc.app

Sarasota.app

PP_78xx.app

Номер версии (идентификационный номер) ПО

2.1.1.1

1.1.1.18

1.1.1.20

Цифровой идентификатор ПО

2A31D101

5889F587

A1BA2403

Алгоритм вычисления цифрового идентификатора ПО

CRC-32

CRC-32

CRC-32

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

AnalogC onverter. app

MI3380.app

MI3287.app

Номер версии (идентификационный номер) ПО

1.2.2.1

1.1.1.47

1.1.1.37

Цифровой идентификатор ПО

444B492A

BA6C5B95

409A5405

Алгоритм вычисления цифрового идентификатора ПО

CRC-32

CRC-32

CRC-32

Идентификационные данные (признаки)

Значение

Идентификационное наименование

ПО

MI3233.app

MI3265.app

MI3312.app

Номер версии (идентификационный номер) ПО

1.1.1.28

1.1.1.30

1.1.1.30

Цифровой идентификатор ПО

BE141C12

92BFC5A4

21687EEE

Алгоритм вычисления цифрового идентификатора ПО

CRC-32

CRC-32

CRC-32

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

KMH PP.app

KMH_PP_AREOM.app

MI2816.app

Номер версии (идентификационный номер) ПО

1.1.1.17

1.2.2.1

1.1.1.5

Цифровой идентификатор ПО

EF501008

1084DB15

E1462ACC

Алгоритм вычисления цифрового идентификатора ПО

CRC-32

CRC-32

CRC-32

Идентификационные данные (признаки)

Значение

Идентификационное наименование

ПО

MI3151.app

MI3272.app

MI3288.app

Номер версии (идентификационный номер) ПО

1.1.1.21

1.1.1.50

1.1.1.14

Цифровой идентификатор ПО

F25665DA

8A8EC471

99B92E3C

Алгоритм вычисления цифрового идентификатора ПО

CRC-32

CRC-32

CRC-32

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MI3189.app

KMH_PV.app

KMH_PW.app

Номер версии (идентификационный номер) ПО

1.1.1.21

1.1.2.1

1.1.1.2

Цифровой идентификатор ПО

7F21EA91

3423F417

5CE4A85B

Алгоритм вычисления цифрового идентификатора ПО

CRC-32

CRC-32

CRC-32

Идентификационные данные (признаки)

Значение

Идентификационное наименование

ПО

MI3571.app

MI3234.app

GOSTR8908.app

Номер версии (идентификационный номер) ПО

1.1.1.1

1.1.1.34

1.1.1.33

Цифровой идентификатор ПО

438A80CC

538C7537

6AAB1DAB

Алгоритм вычисления цифрового идентификатора ПО

CRC-32

CRC-32

CRC-32

Наименование характеристики

Значение

Пределы допускаемой приведенной погрешности при измерении силы постоянного тока (от 4 до 20 мА), %:

1) основная:

- при отсутствии искробезопасного барьера

±0,10

- при наличии искробезопасного барьера

±0,12

2) в рабочих условиях:

- при отсутствии искробезопасного барьера

±0,11

- при наличии искробезопасного барьера

±0,19

Пределы допускаемой приведенной погрешности при измерении     сигналов     термопреобразователей

сопротивления по ГОСТ 6651-2009 (в диапазоне от минус 50 до плюс 150 °С), %:

1) основная

±0,15

2) в рабочих условиях

±0,35

Пределы допускаемой относительной погрешности при измерении частоты (периода импульсного сигнала), %

±0,01

Пределы допускаемой абсолютной погрешности при измерении   количества   импульсов   (количества

импульсов за интервал времени), импульс

±1

Пределы допускаемой приведенной погрешности при воспроизведении силы постоянного тока (от 4 до 20 мА), %:

1) основная:

- при отсутствии искробезопасного барьера

±0,10

- при наличии искробезопасного барьера

±0,12

2) в рабочих условиях:

- при отсутствии искробезопасного барьера

±0,11

- при наличии искробезопасного барьера

±0,20

Пределы допускаемой относительной погрешности при вычислении расхода, количества и показателей качества нефти и нефтепродуктов, %

±0,02

Пределы допускаемой относительной погрешности при вычислении     коэффициентов     преобразования

преобразователей    расхода    при    определении

метрологических характеристик, %

±0,025

Примечания

• 1 Пределы допускаемой основной приведенной погрешности ИВК нормированы для диапазона температуры окружающей среды от плюс 15 до плюс 25 °С.

• 2 Пределы допускаемой приведенной погрешности ИВК в рабочих условиях нормированы для диапазона температуры окружающей среды от плюс 5 до плюс 15 °С и от плюс 25 до плюс 40 °С.

• 3 Нормирующим значением для приведенной погрешности является разность между максимальным и минимальным значениями диапазона измерений.

• 4 Погрешность измерений аналоговых сигналов нормирована с учетом преобразования аналоговых сигналов в цифровое значение.

Наименование характеристики

Значение

Количество входов подключения первичных преобразователей с выходными сигналами, шт.:

- силы постоянного тока (от 4 до 20 мА)

от 8 до 50

- термопреобразователей сопротивления по ГОСТ 6651-2009

от 4 до 10

- частотного/импульсного (с частотой до 10 кГц)

от 6 до 15

- сигнал типа сухой контакт, не более

2

Условия эксплуатации:

- температура окружающей среды, °С

от +5 до +40

- относительная влажность, %

от 20 до 80, без конденсации влаги

- атмосферное давление, кПа

от 84,0 до 106,7

Параметры электрического питания:

- напряжение переменного тока, В

220±22

- частота переменного тока, Гц

50±1

Потребляемая мощность, кВ^А, не более

0,9

Габаритные размеры, мм, не более:

- высота

2200

- ширина

1200

- глубина

800

Масса, кг, не более

320

Наименование

Обозначение

Количество

Комплексы измерительно-вычислительные

ТН-02

-

1 шт.

Паспорт (формуляр)

-

1 экз.

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП 1705/1-311229-2018

1 экз.
