Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «01» июня 2020 г. № 1017

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки поверочные трубопоршневые двунаправленные OGSB

Установки поверочные трубопоршневые двунаправленные OGSB (далее - ТПУ OGSB) предназначены для воспроизведения, хранения и передачи единицы объема жидкости при поверке, калибровке, градуировке и контроле метрологических характеристик преобразователей объёмного и массового расходов, счетчиков жидкости, рабочих эталонов массового и объемного расхода жидкости в соответствии с приказом Росстандарта от 07.02.2018 № 256.

Описание средства измерений

Принцип действия ТПУ OGSB заключается в повторяющемся вытеснении известного объёма жидкости из измерительного участка ТПУ OGSB.

При работе ТПУ OGSB и поверяемое (градуируемое, калибруемое) средство измерений (СИ) соединяют последовательно. Через технологическую схему с ТПУ OGSB и СИ устанавливаютнеобходимое значение расхода жидкости. Четырёхходовой переключающий кран ТПУ OGSB с помощью привода поворачивают в положение «запуск» и в поток жидкости, проходящей через корпус ТПУ OGSB, запускают шаровой поршень. Перемещение поршня через измерительный участок ТПУ OGSB с известной вместимостью приводит к последовательному срабатыванию детекторов положения поршня.

Метод поверки, градуировки и контроля метрологических характеристик СИ основан на сравнении количества жидкости, прошедшей через измерительный участок ТПУ OGSB и через поверяемое СИ.

ТПУ OGSB состоит из следующих основных частей, установленных на стальной сварной раме: цилиндрического корпуса с разгонными и измерительным участками, шарового поршня, перемещающегося в корпусе под действием потока жидкости, детекторов положения поршня, четырёхходового переключающего крана.

Для измерений температуры и давления жидкости на входе и выходе ТПУ OGSB применяются средства измерений температуры и давления утвержденного типа, метрологические характеристики которых должны удовлетворять требованиям методик поверки средств измерений, поверяемых с применением ТПУ.

ТПУ OGSB могут работать с измерительно-вычислительными комплексами, контроллерами, вычислителями расхода, счетчиками импульсов и другими средствами измерений, утвержденного типа, имеющими возможность подключения трубопоршневых поверочных установок.

ТПУ выпускаются следующих типов исполнения:

• 1 - стационарная;

• 2 - передвижная (мобильная).

Стационарная и передвижная ТПУ могут изготавливаться с видами измерительного участка:

• 1 - «U» - образный;

• 2 - «скорпион»;

• 3 - прямолинейный.

Общий вид ТПУ OGSB показан на рисунках 1- 3. Внешний вид ТПУ OGSB определяется заказом, зависит от объекта размещения при эксплуатации.

Места установки пломб на фланцевых соединениях измерительного участка и детекторах положения шарового поршня показаны на рисунках 5,6. Конструкция детекторов обеспечивает возможность их замены на аналогичные без проведения внеочередной поверки ТПУ. Габаритные размеры установленных детекторов приводятся в паспорте на детекторы и на ТПУ.

В случае демонтажа измерительного участка ТПУ OGSB с фланцевым соединением типа «шип-паз» на заводе-изготовителе и последующего монтажа на месте эксплуатации, повторная поверка не требуется, поскольку конструкция фланцевого соединения (рисунок 4) обеспечивает сохранность объема измерительного участка с необходимой точностью. При этом монтаж измерительного участка ТПУ на месте эксплуатации выполняется в присутствии представителя завода изготовителя ТПУ с последующим пломбированием фланцев пломбой ООО «Системы Нефть и Газ Балтия».

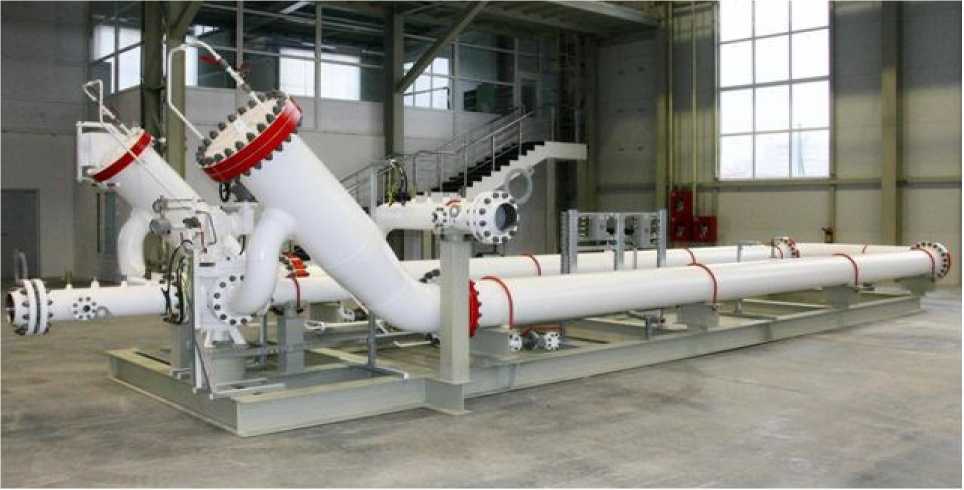

Рисунок 1 - Общий вид стационарной ТПУ OGSB, вид измерительного участка-«U» - образный

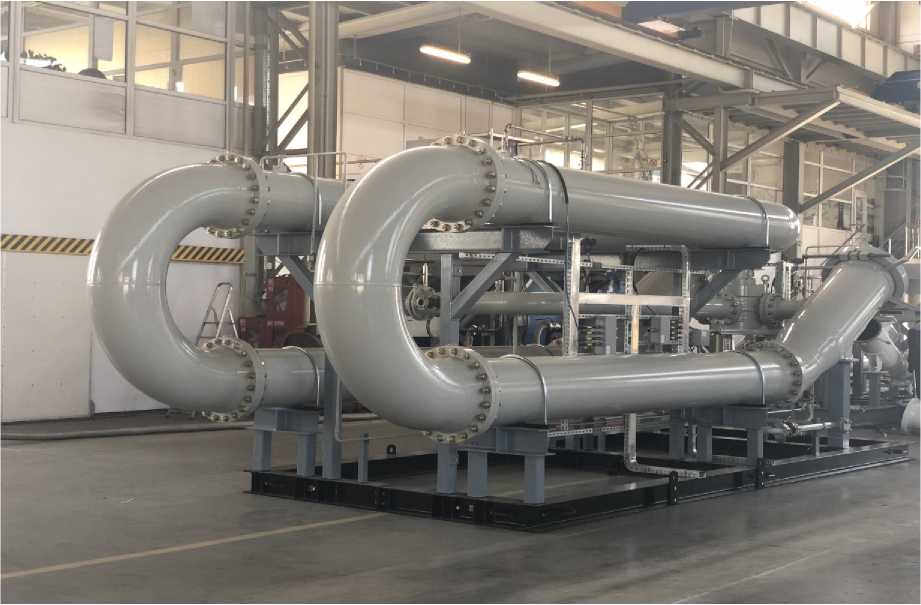

Рисунок 2 - Общий вид стационарной ТПУ OGSB, вид измерительного участка-«скорпион»

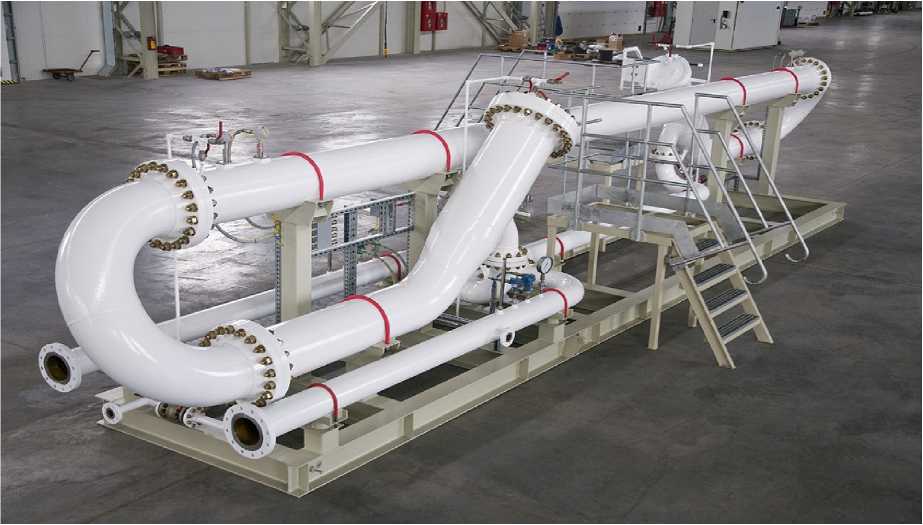

Рисунок 3 - Общий вид стационарной ТПУ OGSB, вид измерительного участка-«прямолинейный»

Приложение 1

фланец В

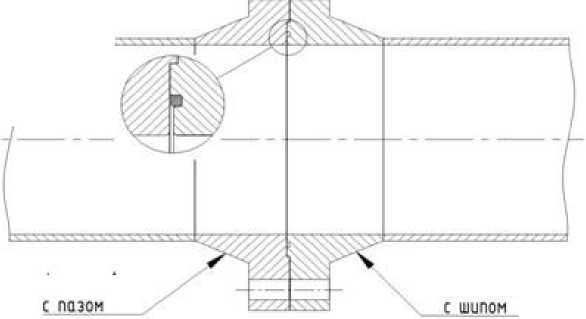

Рисунок 4 - Конструкция фланцевого соединения измерительного участка

Места установки пломб, организацией осуществляющей поверку, с нанесением знака поверки

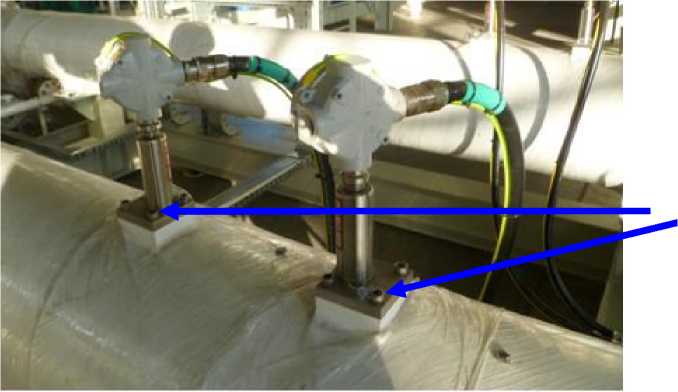

Рисунок 5 - Места пломбирования ТПУ OGSB

Места установки пломбы, завода изготовителя

Рисунок 6 - Места пломбирования фланцев ТПУ OGSB

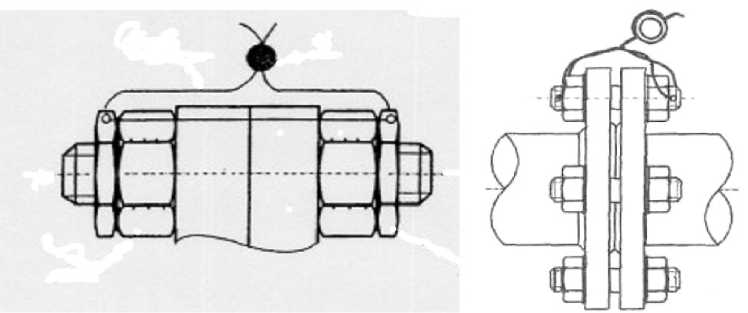

Рисунок 7 - Варианты пломбирования фланцев ТПУ OGSB

Отсутствует

Таблица 1 - Метрологические характеристики ТПУ OGSB

Основные технические характеристики ТПУ OGSB приведены в таблице 2.

Таблица 2 - Основные технические характеристики ТПУ OGSB

* в зависимости от заказа;

** при отрицательных температурах, при наличие требований проекта может быть предусмотрена теплоизоляция (и, при необходимости, электрообогрев) измерительного участка и детекторов движения шарового поршня.

наносится на металлическую фирменную табличку и на титульный лист руководства по эксплуатации типографским способом. Табличка крепится на торцевую часть ТПУ OGSB.

Таблица 3 - Комплектность ТПУ OGSB

Поверка осуществляется по:

• - МИ 1972-95 Рекомендация «ГСИ. Установки поверочные трубопоршневые. Методика поверки поверочными установками на базе весов ОГВ или мерников»;

• - МИ 2974-2006 Рекомендация «ГСИ. Установки поверочные трубопоршневые 2-го разряда. Методика поверки трубопоршневой поверочной установкой 1-го разряда с компаратором»;

-МИ 3155-2008 Рекомендация. «ГСИ. Установки поверочные трубопоршневые. Методика поверки поверочными установками на базе мерника и объемного счетчика»;

• - МИ 3268-2010 Рекомендация. «ГСИ. Установки поверочные трубопоршневые 2-го разряда. Методика поверки установками поверочными на базе компакт-прувера и компаратора»;

-МИ 3593-2017 «ГСИ. Установки поверочные трубопоршневые. Методика поверки поверочными установками на базе мерников»;

-МИ 3594-2017 «ГСИ. Установки поверочные трубопоршневые. Методика поверки трубопоршневыми поверочными установками и компакт-пруверами с компаратором».

Знак поверки наносится на свидетельство о поверке ТПУ OGSB.

Таблица 4 - Основные средства поверки

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Сведения о методиках (методах) измерений приведена в эксплуатационном документе.

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ТУ 26.51.52-002-95715144-2019 Установки поверочные трубопоршневые двунаправленные OGSB. Технические условия.

Общество с ограниченной ответственностью «Системы Нефть и Газ Балтия»

(ООО «Системы Нефть и Газ Балтия»

ИНН 3908036487

Адрес: 236039, г. Калининград, ул. Портовая, 41

Телефон: +7 (4012) 31 07 28, факс: +7 (4012) 31 07 29

E-mail: office@ogsb.ru,

Web-сайт: www.ogsb.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, Санкт-Петербург, Московский пр., 19

Телефон: +7 (812) 251-76-01

Факс: +7 (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.
