Измерители прочности бетона ИПС-МГ4

Измерители прочности бетона ИПС-МГ4 (далее - измерители) предназначены для измерений прочности бетона, на основе предварительно установленной зависимости между прочностью бетона определенной при испытании образцов бетона в прессе и измеренным ускорением, возникающим при взаимодействии индентора измерителя с образцом, при постоянной энергии удара (Е=0,12 Дж).

Принцип работы измерителей основан на ударно-импульсном методе измерений прочности, а именно на корреляционной зависимости параметров ударного импульса от упругопластических свойств контролируемого материала.

Измерители состоят из преобразователя, выполненного в виде ударного механизма и электронного блока. Преобразователь состоит из корпуса, индентора, ударной пружины и пьезоэлектрического акселерометра. На лицевой панели электронного блока расположены клавиатура управления и дисплей для отображения результатов измерений.

При ударном взаимодействии с поверхностью контролируемого материала, преобразователь вырабатывает электрический импульсный сигнал, пропорциональный ускорению индентора, который регистрируется электронным блоком. Электронный блок, в соответствии с установленной градуировочной характеристикой, преобразует параметры ударного импульса (ускорение и время) в прочность. Результаты измерений выводятся на дисплей измерителя.

Измерители выпускаются трех модификаций: ИПС-МГ4.01, ИПС-МГ4.03, ИПС-МГ4.04, отличающихся функциональными возможностями, конструкцией электронного блока, габаритными размерами и массой.

Модификации ИПС-МГ4.01 имеют пять режимов работы, в том числе режим передачи результатов измерений на ПК по USB интерфейсу; объем памяти 500 результатов измерений.

У модификаций ИПС-МГ4.03 увеличен объем памяти (15000 результатов измерений); имеется функция корректировки результата измерений в зависимости от возраста бетона и условий его твердения; вычисление и сохранение в архиве класса бетона В, с возможностью выбора коэффициента вариации.

У модификации ИПС-МГ4.04 электронный блок закреплен на корпусе преобразователя с возможностью поворота на 90° относительно продольной оси. Измеритель обеспечивает пять режимов работы, в том числе режим передачи результатов измерений на ПК по USB интерфейсу, имеет функцию автоматического определения направление удара. Объем памяти более 15000 результатов измерений.

Общий вид приборов и места нанесения пломбировки от несанкционированного доступа представлены на рисунках 1 - 3.

а)

б)

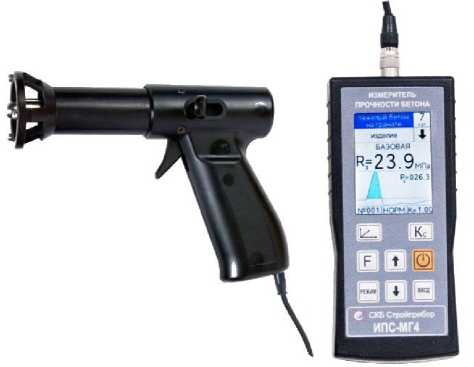

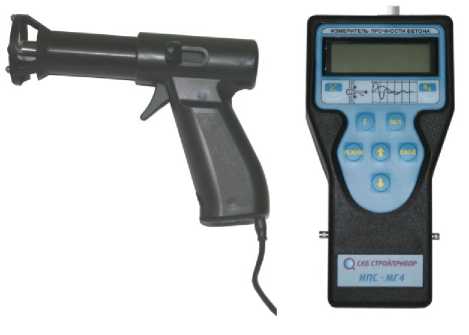

Рисунок 1 а, б - Общий вид измерителя прочности бетона мод. ИПС-МГ4.01 и ИПС-МГ4.03

б)

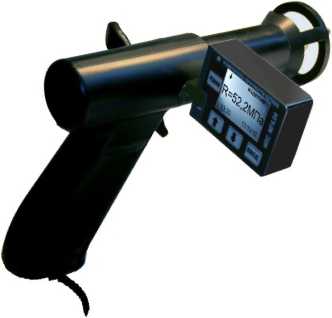

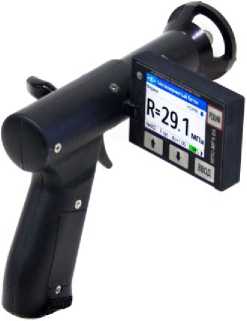

Рисунок 2 а, б - Общий вид измерителя прочности бетона мод. ИПС-МГ4.04

место

пломбирования

ИПС-МГ4.01 и ИПС-МГ4.03

ИПС-МГ4.04

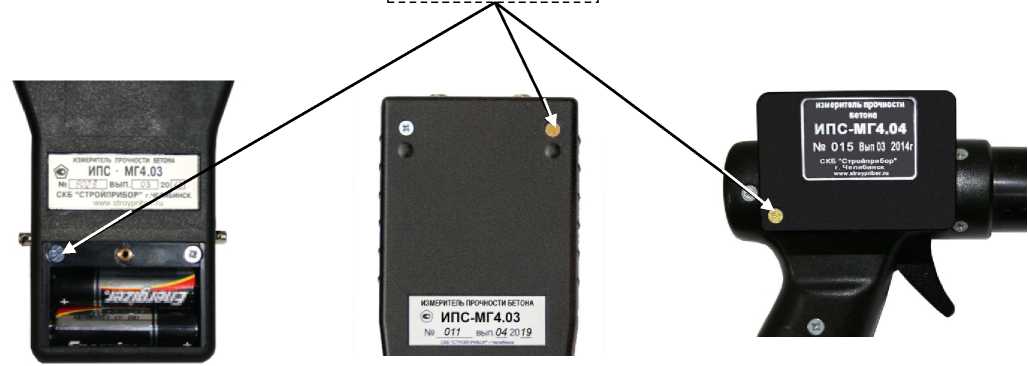

Рисунок 3 - Схема пломбирования от несанкционированного доступа

Измерители имеют встроенное программное обеспечение (ПО) (микропрограмма электронного блока с защитой от считывания и перезаписи). ПО реализует обработку результатов измерений параметров ударного импульса, запись полученных результатов в память измерителя и представление измерительной информации на дисплее электронного блока. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Максимальные габаритные размеры и масса

наносится на титульный лист руководства по эксплуатации в центре листа, типографским способом и на табличку, закрепленную на электронном блоке измерителя, фотохимическим способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

осуществляется по документу КБСП.427120.049 МП «Измерители прочности бетона ИПС-МГ4. Методика поверки», утвержденному ГЦИ СИ ФБУ «Челябинский ЦСМ» 10 апреля 2015 г.

Основные средства поверки:

- меры эквивалентные прочности бетона МЭПБ-МГ4 (рег. № 58274-14)

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационных документах

КБСП.427120.049 ТУ «Измерители прочности бетона ИПС-МГ4. Технические условия»

Общество с ограниченной ответственностью «Специальное конструкторское бюро Стройприбор» (ООО «СКБ Стройприбор»)

ИНН 7447005971

Адрес: 454084, г. Челябинск, ул. Калинина, 11-Г

Телефон (факс): (351) 277-8-555

E-mail: info@stroypribor.ru

Общество с ограниченной ответственностью «Стройприбор-1» (ООО «Стройприбор-1»)

ИНН 7447117072

Адрес: 454084, г. Челябинск, ул. Калинина, 11-Г

Телефон (факс): (351) 277-8-555

E-mail: info@stroypribor.ru

Общество с ограниченной ответственностью «Вектор-НК» (ООО «Вектор-НК»)

ИНН 7447139975

Адрес: 454084, г. Челябинск, ул. Калинина, 11-Г

Телефон (факс): (351) 277-8-555

E-mail: info@stroypribor.ru

Общество с ограниченной ответственностью «Конструкторско-технологическое бюро Стройприбор» (ООО «КТБ Стройприбор»)

ИНН 7447075337

Адрес: 454084, г. Челябинск, ул. Работниц, 72

Телефон (факс) (351) 277-8-555

E -mail: info@stroypribor.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области» (ФБУ «Челябинский ЦСМ»)

Адрес: 454020, г.Челябинск, ул. Энгельса, д.101

Телефон/факс: (351) 232-04-01

Web-сайт: www.chelcsm.ru

Е-mail: stand@chelcsm.ru

Аттестат аккредитации ФБУ «Челябинский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311280 от 16.11.2015 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

А.В. Кулешов

М.п.         «01» июня 2020 г.
