№446 от 02.03.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 138922
О внесении изменений в описание типа СИ
О переоформлении свидетельства об утверждении типа СИ
Счетчики расходомеры газа турбинные ТЗ
Приказы по основной деятельности по агентству Вн. Приказ № 446 от 02.03.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ
РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ02 марта 2020 г. 446
№______
Москва
О переоформлении свидетельства об утверяедении типа средства измерений № 60021 «Счетчики расхода газа турбинные ТЗ» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «Промучет» от 23 декабря 2019 г. № 80 и № 81, приказываю:
-
1. Внести изменения в описание типа на счетчики расхода газа турбинные ТЗ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 45127-15, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.
-
2. Установить методику поверки по документу МП 0264-2-2015 «ГСИ. Счетчики расхода газа турбинные ТЗ. Методика поверки» с изменением №1, утвержденному ФГУП «ВНИИР» 11 декабря 2019 г., и распространить действие документа на счетчики расхода газа турбинные ТЗ, находящиеся в эксплуатации.
-
3. Переоформить свидетельство об утверждении типа № 60021 «Счетчики расхода газа турбинные ТЗ», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 45127-15, в связи с внесением изменений в методику поверки.
-
4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
г \
Подлинник электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: GOE1036E1B07EOF880EA118900BCB6D090
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 06.11.2019 до 06,11.2020
X_____—______
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «02» марта 2020 г. № 446
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики расхода газа турбинные ТЗ
Назначение средства измерений Счетчики расхода газа турбинные ТЗ предназначены для измерений объема природного и других неагрессивных газов.
Описание средства измеренийСчетчики состоят из измерительного устройства (турбины), корпуса, отсчетного устройства, генератора импульсов низкой частоты (НЧ).
Принцип действия счетчиков заключается в преобразовании вращения крыльчатки турбины под действием потока газа во вращение оцифрованных барабанчиков отсчетного устройства при помощи магнитной муфты. Отсчетное устройство обеспечивает регистрацию объема газа, прошедшего через счетчик, пропорционально числу оборотов крыльчатки турбины. Счетчики состоят из корпуса, оснащенного:
- встроенным струевыпрямителем;
- измерительного устройства;
- передаточного механизма с магнитной муфтой;
- механического отсчетного устройства с роликовым сумматором;
- датчиков импульсов, для обеспечения дистанционной передачи сигналов.
В состав счетчика входят два дублирующих друг друга датчика низкой частоты НЧ (HF) и датчик НВМП, предохраняющий от воздействия внешнего магнитного поля на работу датчиков НЧ
Информацию о состоянии датчиков снимают с 6-ти контактного гнезда типа ВINDER, встроенного в сумматор.
Низкочастотный импульсный датчик, формирует один или 10 импульсов за один оборот счетного механизма для дистанционной передачи сигналов, количество которых пропорционально объему газа, прошедшему через счетчик.

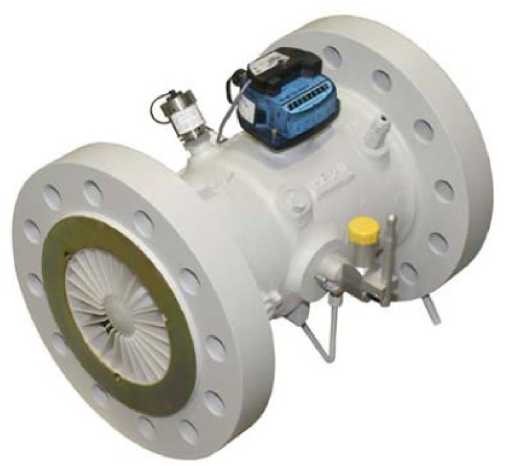

Общий вид счетчика расхода газа ТЗ представлен на рисунке 1
Рисунок 1 - Общий вид счетчика газа ТЗ
Схема пломбировки счетчиков представлена на рисунке 2.

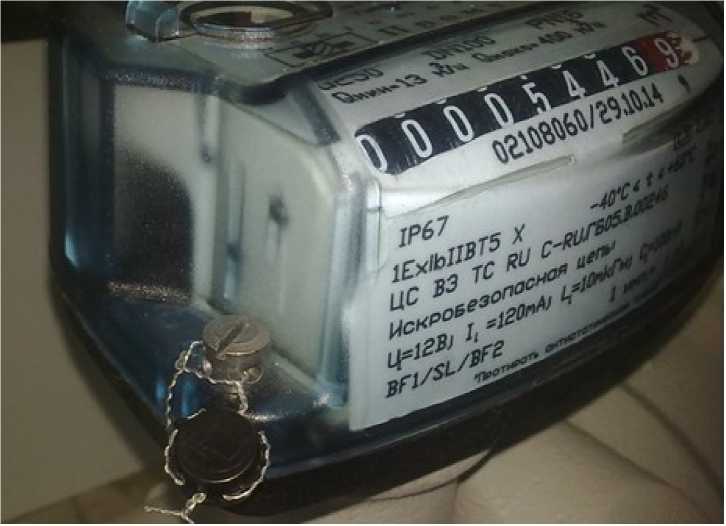

Рисунок 2 Место пломбировки счетчика ТЗ
Для защиты от несанкционированного доступа счетчики пломбируются вязальной проволокой, проходящей через отверстия в головке винтов, крепления счетного механизма. Концы проволоки пломбируются навесной пломбой.
Программное обеспечение отсутствует.
Метрологические и технические характеристики
Таблица 1
|
Наименование параметра |
Значение параметра |
|
Пределы допускаемой относительной погрешности при измерении объема газа, % | |
|
в диапазоне расходов: | |
|
QminSQ<0,2Qmax |
±2 |
|
0,2Qmax<Q<Qmax |
±1 |
|
При специальном исполнении счетчиков пределы допускаемой относительной погрешности при измерении объема газа, % | |
|
в диапазоне расходов: | |
|
QminSQ< 0,2 Qmax |
±2 |
|
0,2 Qmax <Q< 0,3 Qmax |
±1 |
|
0,3 Qmax <Q< Qmax |
±0,5 |
|
Максимальное рабочее давление не более, МПа |
10 |
|
Температура окружающего воздуха, °C |
от - 30 до + 60 |
|
Температура измеряемой среды, °C |
от - 30 до + 60 |
|
При специальном исполнении счетчиков: - температура окружающего воздуха и измеряемой среды, °C |
от - 40 до + 60 |
|
- температура окружающего воздуха при транспортировке и хранении, °C |
от - 40 до + 70 |
Окончание таблицы 1
|
Емкость отсчетного устройства, для счетчиков, м3: | |
|
- DN 50 мм |
9999999,99 |
|
- DN от 80 до 150 мм |
99999999,9 |
|
- DN от 200 до 500 мм |
99999999 |
|
Средний срок службы, лет |
20 |
|
Условия эксплуатации счетчика: | |
|
- температура окружающего воздуха, °С |
от -40 до +60 |
|
- относительная влажность окружающего, % |
от 30 до 90 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
Основные параметры счетчиков приведены в таблице 2 Таблица 2
|
Шифр счетчика |
Условны й проход DN |
Давлен ие PN |
Порог чувствительн ости, м3/ч |
Наименьший расход, Qmin м3/ч (Qmin/ Qmax 1:30) |
Наибольш ий расход Qmax м3/ч |
Потеря давления при Qmax для природного газа, Па |
Цена импульса, м3/импульс |
Масса, кг |
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
G65-50-16 |
16 |
8 | ||||||
|
G65-50-100 |
50 |
100 |
1 |
10 |
100 |
730 |
0,1 |
18 |
|
G100-80-16 |
16 |
13 | ||||||
|
G100-80-100 |
100 |
8 |
160 |
190 |
22 | |||
|
G160-80-16 |
16 |
18 | ||||||
|
G160-80-100 |
80 |
100 |
2 |
13(8) |
250 |
480 |
22 | |
|
G250-80-16 |
16 |
18 | ||||||
|
G250-80-100 |
100 |
20(13) |
400 |
1030 |
22 | |||
|
G160-100-16 |
16 |
14 | ||||||
|
G160-100-100 |
100 |
13 |
250 |
180 |
45 | |||
|
G250-100-16 |
16 |
14 | ||||||
|
G250-100-100 |
100 |
100 |
4 |
20(13) |
400 |
440 |
1 |
45 |
|
G400-100-16 |
16 |
14 | ||||||
|
G400-100-100 |
100 |
33(22) |
650 |
950 |
45 | |||
|
G400-150-16 |
16 |
40 | ||||||
|
G400-150-100 |
100 |
33 |
650 |
220 |
80 | |||
|
G650-150-16 |
16 |
40 | ||||||
|
G650-150-100 |
150 |
100 |
6,5 |
50(33) |
1000 |
530 |
80 | |
|
G1000-150-16 |
16 |
40 | ||||||
|
G1000-150-100 |
100 |
80(50) |
1600 |
1110 |
80 | |||
|
G650-200-16 |
16 |
83 | ||||||
|
G650-200-100 |
100 |
50 |
1000 |
130(210) |
150 | |||
|
G1000-200-16 |
16 |
83 | ||||||
|
G1000-200-100 |
200 |
100 |
10 |
80(53) |
1600 |
320(510) |
150 | |
|
G1600-200-16 |
16 |
83 | ||||||
|
G1600-200-100 |
100 |
125(83) |
2500 |
700(1110) |
150 | |||
|
G1000-250-16 |
16 |
120 | ||||||
|
G1000-250-100 |
100 |
80 |
1600 |
170(270) |
10 |
245 | ||
|
G1600-250-16 |
250 |
16 |
120 | |||||
|
G1600-250-100 |
100 |
16 |
125(83) |
2500 |
400(650) |
245 | ||
|
G2500-250-16 |
16 |
120 |
Окончание таблицы 2
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
G2500-250-100 |
100 |
200(133) |
4000 |
890(1400) |
245 | |||
|
G1600-300-16 |
16 |
10 |
245 | |||||
|
G1600-300-100 |
100 |
125 |
2500 |
160(260) |
320 | |||
|
G2500-300-16 |
16 |
245 | ||||||
|
G2500-300-100 |
300 |
100 |
20 |
200(133) |
4000 |
400(630) |
360 | |
|
G4000-300-16 |
16 |
245 | ||||||
|
G4000-300-100 |
100 |
325(217) |
6500 |
770(1370) |
360 | |||
|
G2500-400-16 |
16 |
552 | ||||||
|
G2500-400-100 |
100 |
200 |
4000 |
150(230) |
792 | |||
|
G4000-400-16 |
16 |
10 |
552 | |||||
|
G4000-400-100 |
400 |
100 |
24 |
325(217) |
6500 |
360(550) |
792 | |
|
G6500-400-16 |
16 |
552 | ||||||
|
G6500-400-100 |
100 |
500(333) |
10000 |
770(1200) |
792 | |||
|
G4000-500-16 |
16 |
1104 | ||||||
|
G4000-500-100 |
100 |
325 |
6500 |
360(550) |
1584 | |||
|
G6500-500-16 |
16 |
100 |
1104 | |||||
|
G6500-500-100 |
500 |
100 |
30 |
500(333) |
10000 |
770(1200) |
1584 | |
|
G10000-500-16 |
16 |
1104 |
*- с дополнительным выпрямителем потока.
Знак утверждения типананоситься на планку лицевой панели счетного механизма счетчика фотохимическим способом и на титульный лист паспорта типографическим способом.
Комплектность средства измерений
Таблица 3
|
Наименование |
Количество |
Примечание |
|
счетчик расхода газа турбинный ТЗ |
1 шт. |
состав согласно паспорту |
|
инструкция по монтажу и эксплуатации |
1 экз. | |
|
паспорт |
1 экз. | |
|
комплект ЗИП в соответствии с заказом |
1 комп. |
комплектация по заказу |
|
методика поверки МП 0264-2-2015 с изменением 1 |
1 экз. |
Поверка осуществляется по документу: МП 0264-2-2015 «Инструкция. ГСИ. Счетчики расхода газа турбинные ТЗ. Методика поверки» с изменением 1, утвержденному ФГУП «ВНИИР» 11 декабря 2019 года.
Основные средства поверки:
-для стандартного исполнения счетчиков: рабочий эталон 1-го разряда в соответствии с ГПС, утвержденной приказом Росстандарта от 29.12.2018 г. № 2825 (диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика, доверительные границы относительной погрешности ±0,4%);
-для специального исполнения счетчиков: рабочий эталон 1-го разряда в соответствии с ГПС, утвержденной приказом Росстандарта от 29.12.2018 г. № 2825 (диапазон
задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика, доверительные границы относительной погрешности ±0,2%).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке счетчика.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счетчикам расхода газа турбинным ТЗПриказ Росстандарта от 29.12.2018 г. № 2825 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа».
ГОСТ 28724-90 Счетчики газа скоростные. Общие технические требования и методы испытаний
ТУ 4318-027-51091659-04 Счетчик расхода газа турбинный ТЗ. Моделей G65, G 100, G 160, G250, G400, G650, G1000, G1600, G2500, G4000, G6500, G10000, G16000. Технические условия
ИзготовительОбщество с ограниченной ответственностью «Промучет» (ООО «Промучет») Адрес:142000, Московская обл., г. Домодедово, ул. Школьная, д. 23
ИНН 5009074461 Тел. (495) 978-42-03
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: Россия, Республика Татарстан, 420088, г. Казань, ул. 2-я Азинская, 7 «а» Тел.: (843) 272-70-62, факс: (843) 272-00-32
Web-сайт: http://www.vniir.org
e-mail: office@vniir.org
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
А.В. Кулешов
М.П.
«02» марта 2020 г.
