№1386 от 13.08.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 178265
ПРИКАЗ.
О внесении изменений в описание типа СИ
Анализаторы расхода газа VT650/VT900/VT900A
Приказы по основной деятельности по агентству Вн. Приказ № 1386 от 13.08.2020
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «13» августа 2020 г. № 1386
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы расхода газа VT650/VT900/VT900A
Назначение средства измеренийАнализаторы расхода газа VT650/VT900/VT900A (далее - анализаторы) предназначены для измерений давления, расхода, объема, объемной доли кислорода, температуры и влажности воздуха.
Описание средства измеренийПринцип действия анализаторов основан на преобразовании сигнала измеряемой величины измерительным преобразователем в составе анализатора, в выходной сигнал, пропорциональный измеряемой величине, отображаемый на дисплее анализаторов.
Анализаторы VT900A имеют опциональную возможность для подключения анализатора газа VAPOR, предназначенного для индикации состава наркозной газовой смеси (CO2, N2O, HAL, ISO, ENF, SEV, DES).
Анализаторы представляют собой анализаторы расхода газов общего назначения со специальными функциями для проверки всех типов аппаратов искусственной вентиляции легких, наркозно-дыхательных аппаратов, измерителей расхода газов, манометров и других устройств.
Анализаторы измеряют двунаправленный расход воздуха, избыточное давление, вакуумметрическое давление, дифференциальное давление, концентрацию кислорода, температуру и влажность в воздуховоде. Отличие анализаторов VT900 и VT900A от анализаторов VT650 заключается в измерении низкого значения расхода (±750 мл/мин) и низкого значения давления (от 0 до 10 мбар). С помощью USB-команд можно осуществлять внешнее управление анализаторами, а программное обеспечение позволяет автоматизировать их работу.
Питание анализаторов осуществляется от литий-ионного аккумулятора или от внешнего источника питания, что позволяет использовать их как стационарно, так и в качестве переносных приборов.
Общий вид анализаторов представлен на рисунке 1.

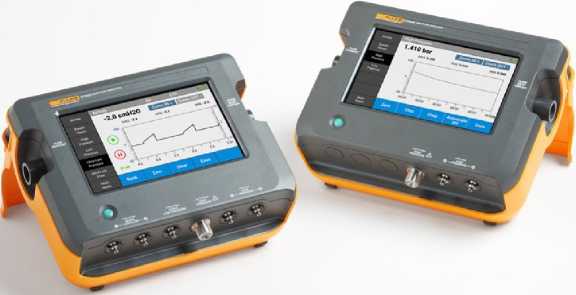

Рисунок 1 - Общий вид анализаторов (слева VT900 и VT900A, справа VT650)
Пломбирование анализаторов не предусмотрено.
Программное обеспечениеАнализаторы имеют встроенное программное обеспечение (далее по тексту - ПО), разработанное фирмой-изготовителем. Программное обеспечение идентифицируется путем вывода на дисплей анализаторов на информационном экране номера версии программного обеспечения.
Анализаторы имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную фирмой-изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
Идентификационные данные встроенного ПО анализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
VT650 |
VT900 |
VT900A | |
|
Идентификационное наименование ПО |
VT650 |
VT900 |
VT900A |
|
Номер версии (идентификационный номер ПО), не ниже |
0.00 |
0.00 |
0.00 |
|
Цифровой идентификатор ПО |
- |
- |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «Высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Метрологические и технические характеристикиОсновные метрологические и технические характеристики анализаторов представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений давления через порт ультранизкого давления (только для VT900 и VT900A), мбар |
от 0 до 10 |
|
Пределы допускаемой основной абсолютной погрешности при измерении давления через порт ультранизкого давления, мбар |
±0,01Ризм1) или ±0,01 (в зависимости от того, что больше) |
|
Разрешение, мбар |
0,001 |
|
Диапазон измерений дифференциального давления через порт низкого давления, мбар |
от -160 до +160 |
|
Пределы допускаемой основной абсолютной погрешности при измерении дифференциального давления через порт низкого давления, мбар |
±0,005 -Ризм или ±0,1 (в зависимости от того, что больше) |
|
Разрешение, мбар |
0,01 |
|
Диапазон измерений вакуумметрического и избыточного давления через порт высокого давления, бар |
от -0,8 до +10 |
|
Пределы допускаемой основной абсолютной погрешности при измерении вакуумметрического и избыточного давления через порт высокого давления, мбар |
±0,01Ризм или ±7 (в зависимости от того, что больше) |
|
Разрешение, мбар |
1 |
|
Диапазон измерений дифференциального давления через порт воздуховода, мбар |
от -160 до +160 |
|
Пределы допускаемой основной абсолютной погрешности при измерении дифференциального давления через порт воздуховода, мбар |
±0,005 -Ризм или ±0,1 (в зависимости от того, что больше) |
|
Разрешение, мбар |
0,01 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений давления, вызванной изменением температуры окружающего воздуха на каждый 1 °С, в диапазоне от +10 до +18 °С не включ. и от +28 не включ. до +40 °С |
±0,0001\Р изм |
|
Диапазон измерений расхода газа через порт ультранизкого расхода (только для анализаторов VT900 и VT900A), мл/мин |
от -750 до +750 |
|
Пределы допускаемой основной абсолютной погрешности при измерении расхода газа через порт ультранизкого расхода, л/мин |
±0,03^изм2) или ±0,02 (в зависимости от того, что больше) |
|
Разрешение, л/мин:
|
0,01 0,1 |
|
Диапазоны измерений расхода газа, л/мин |
от -300 до +300 от -150 до +150 |
|
Пределы допускаемой основной абсолютной погрешности при измерении расхода газа, л/мин: - для диапазона от -300 до +300 л/мин |
±0,017^изм или ±0,08 (в зависимости от того, что больше) |
|
- для диапазона от -150 до +150 л/мин |
±0,03^изм или ±0,08 (в зависимости от того, что больше) |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений расхода газа, вызванной изменением окружающего воздуха на каждый 1 °С, в диапазоне от +10 до +18 °С включ. и от +28 включ. до +40 °С |
±0,002- |
|
Диапазон измерений объёма через порт воздуховода, л |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности при измерении объема через порт воздуховода, л |
±0,0175^Иизм3) или ±0,02 (в зависимости от того, что больше) |
|
Разрешение, л:
|
0,001 0,01 |
|
Диапазон измерений объёмной доли кислорода, % |
от 0 до 99 |
|
Пределы допускаемой абсолютной погрешности при измерении объемной доли кислорода, % |
±1,0 (VT900 и VT900A) ±2,0 (VT650) |
|
Разрешение, % |
0,1 |
|
Диапазон измерений температуры, °С |
от 0 до +50 |
|
Пределы допускаемой абсолютной погрешности при измерении температуры, °С |
±0,5 |
|
Разрешение, °С |
0,1 |
|
Диапазон измерений относительной влажности, % |
от 5 до 95 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности при измерении относительной влажности, %:
|
±3,0 ±5,0 |
|
Разрешение, % |
0,1 |
|
Нормальные условия измерения
|
от +18 до +28 от 10 до 90 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие условия измерения
|
от +10 до +40 до 90 |
|
Параметры сети питания:
|
от 100 до 240 до 15 (2 А) 10,8 (2,5 А-ч) |
|
Габаритные размеры, (длинахширинахвысота), мм, не более |
240х190х75 |
|
Масса, кг, не более |
1,7 |
|
Средняя наработка на отказ, ч |
40000 |
|
Срок службы, лет |
15 |
| |
наносится на заднюю панель анализаторов в виде наклейки и на титульный лист руководства по эксплуатации методом печати.
Комплектность средства измеренийКомплектность анализаторов представлена в таблице 4.
Таблица 4 - Комплектность анализаторов
|
Наименование |
Обозначение |
Количество |
|
Анализатор расхода газа VT650/VT900/VT900A |
- |
1 шт. |
|
Анализатор газа VAPOR |
- |
1 шт.Х) |
|
Набор комплектующих изделий |
- |
1 шт.2) |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
ИЦРМ-МП-024-19 |
1 экз. |
| ||
осуществляется по документу ИЦРМ-МП-024-19 «Анализаторы расхода газа
VT650/VT900/VT900A. Методика поверки», утвержденным ООО «ИЦРМ» 28.02.2019 г.
Основные средства поверки:
-
- преобразователь давления эталонный ПДЭ-020 (регистрационный номер в Федеральном информационном фонде 58668-14);
-
- установка поверочная АУРС-М (регистрационный номер в Федеральном информационном фонде 68266-17);
-
- термометр сопротивления платиновый вибропрочный эталонный ПТСВ-9-2 (регистрационный номер в Федеральном информационном фонде 65421-16);
-
- термометр цифровой эталонный ТЦЭ-005 (регистрационный номер в Федеральном информационном фонде 40719-15);
-
- измеритель комбинированный Testo 645 (регистрационный номер в Федеральном информационном фонде 17740-12);
-
- стандартный образец состава - газовая смесь: О?/№ (ГСО 10706-2015) в баллонах под давлением, объемная доля О2 (99,01 ±0,06) %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к анализаторам расхода газа VT650/VT900/VT900AТехническая документация изготовителя
Изготовитель«Fluke Biomedical», США
Адрес: 6920 Seaway Blvd., Everett, WA 98203, США
Телефон: (425) 347-6100
Факс: (425) 446-5116
Web-сайт: www.flukebiomedical.com
ЗаявительОбщество с ограниченной ответственностью «Биомед Аналитика» (ООО «Биомед Аналитика»)
ИНН 7735160821
Адрес: 124498, г. Москва, г. Зеленоград, Георгиевский проспект, дом 5, этаж 3 технический, п. V, ком. 3,4
Телефон: +7 (495) 799-87-82
E-mail: info@biomedanalitika.ru
Испытательный центрОбщество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
С.С. Голубев
М.п. «13» августа 2020 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
13 августа 2020 г.
м 1386
Москва
О внесении изменений в описание типа на анализаторы расхода газа VT650/VT900/VT900A
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «Биомед Аналитика» от 8 июля 2020г. б/н приказываю:
-
1. Внести изменения в описание типа на анализаторы расхода газа VT650/VT900/VT900A, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под регистрационным номером 76330-19, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.
-
2. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление описания типа средства измерений и выдачу его заявителю.
-
3. Контроль за исполнением настоящего приказа возложить
на Заместителя Руководителя С.С. Голубева. 11 \
Подлинник электронного документа, подписанного ЭП,
хранится в системе электронного документооборота
Федеральное агентство по техническому регулированию и
метрологии.
А.П. Шалаев
Заместитель Руководите л i сертификат: ooeio36eibo7eofb8oeah74oo3ed36coa J Кому выдан: Шалаев Антон Павлович
