№434 от 28.02.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 138311
О продлении срока действия свидетельства об утверждении типа
О внесении изменений в описание типа СИ
Калибраторы коэффициента гармоник СК6-21
Приказы по основной деятельности по агентству Вн. Приказ № 434 от 28.02.2020
■I '
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
___ ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
28 февраля 2020 г.
Москва
О внесении изменений в описание типа на калибраторы коэффициента гармоник СК6-21
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «НПП Радио, приборы и связь» б/д № 20/01-9, приказываю:
-
1. Внести изменения в описание типа на калибраторы коэффициента гармоник СК6-21, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под регистрационным номером 43990-10, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.
-
2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление описания типа средства измерений и выдачу его заявителю.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководите
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
сертификат: OOE1036E1B07EOFB80EA118900BCB6D090 Кому выдан: Голубев Сергей Сергеевич Действителен; с 06.11,2019 до 05.11.2020
С. С. Голубев
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «28» февраля 2020 г. № 435
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Калибраторы коэффициента гармоник СК6-21
Назначение средства измеренийКалибраторы коэффициента гармоник СК6-21 (далее - калибраторы) предназначены для поверки и калибровки измерителей коэффициента гармоник и встроенных в них вольтметров среднеквадратических значений напряжения.
Описание средства измеренийПринцип действия калибратора основан на формировании гармоник с использованием широкополосных аналоговых перемножителей сигналов с последующим суммированием с сигналом первой гармоники.
Калибратор представляет собой аппаратный настольный блок с управлением от персонального компьютера (ПК), не входящим в комплект поставки калибратора. Аппаратный блок содержит генератор гармонических колебаний, формирователь гармоник, частотомер, средства калибровки, устройство управления (контроллер).
Управление аппаратным блоком от ПК осуществляется по интерфейсам USB, RS-232 или RS-485.
Общий вид калибратора представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 2.

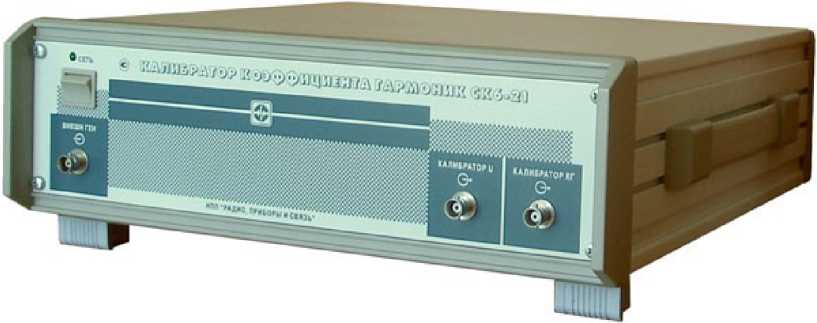

Рисунок 1 - Общий вид калибратора коэффициента гармоник СК6-21
Место нанесения знака поверки
230 V 50 Нх 50VA ВП2Б(Р)3.15А
Место нанесения знака поверки
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки.
Программное обеспечениеПрограммное обеспечение (ПО) калибратора разработано для ПК, работающих под управлением операционной системы Windows (95/98/2000/XP/Vista/7).
ПО имеет структуру с разделением на метрологически значимую часть и метрологически незначимую части.
Метрологически значимая часть ПО размещена во встроенном в прибор устройстве управления, зашита в энергонезависимую память контроллера устройства управления и защищена от несанкционированного доступа и изменений паролями двух уровней. В состав метрологически значимой части ПО входят файлы:
-
- CK6-21.dll - библиотека ПО;
-
- chvComm.ocx - ActiveX-компонент MODBUS-подобного протокола связи с ПК и калибратора;
-
- chvLink.ttp - АСлуеХ-компонент диалога настройки и базовых функций журнала событий для протокола связи ПК и калибратора.
Во время запуска программы проверяются контрольные суммы данных файлов. При несоответствии контрольных сумм для пользователя выводятся предупреждающие сообщения.
Без нарушения целостности корпуса калибратора и поверительных клейм невозможно удаление или замена запоминающего устройства и контроллера.
Метрологически незначимая часть ПО поставляется потребителю на CD-R диске.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование про граммного обеспечения |
CK6-21.dll |
chvComm.ocx |
chvLink.ttp |
|
Номер версии (идентификационный номер) программного обеспечения |
не ниже 1.09 | ||
|
Цифровой идентификатор программного обеспечения |
75323664 |
4C100DD5 |
7E2C1DCC |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC 16 | ||
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон частот по первой гармонике в режиме работы от внешнего генератора, кГц |
от 0,01 до 200 |
|
Фиксированные частоты воспроизведения коэффициента гармоник в режиме работы от внутреннего генератора, кГц |
0,01; 0,02; 0,2; 1; 10; 20; 100;200 |
|
Количество форм спектра воспроизведение коэффициента гармоник |
7 |
|
Диапазон устанавливаемых значений коэффициента гармоник, %
|
от 0,003 до 100 от 0,01 до 100 |
|
Дискретность установки коэффициента гармоник, % |
от 0,001 до 1 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Дискретные значения установки среднеквадратического значения выходного напряжения первой гармоники калибратора на нагрузке с активным сопротивлением не менее 10 кОм и емкостью не более 100 пФ, В |
(0,4±0,04); (0,8 ± 0,08); (1,6 ± 0,16) |
|
Пределы допускаемой абсолютной погрешности воспроизведения коэффициента гармоник, в режиме работы от внутреннего генератора, %
|
±(0,015 Кг+0,001)* ±(0,01 Кг+0,001)* ±(0,015 Кг+0,003)* |
|
Пределы допускаемой абсолютной погрешности воспроизведения коэффициента гармоник в режиме работы от внешнего генератора при всех структурах формируемых спектров, %
|
±(0,01Кг+ДКг)*2 ±(0,015Кг+АКг)*2 |
|
Частоты воспроизводимых среднеквадратических значений напряжения переменного тока в режиме работы от внутреннего генератора, кГц |
0,01; 0,02; 0,04; 0,2; 0,4; 1; 2; 10; 20; 40; 100; 200;400; 600; 800; 1000 |
|
Пределы допускаемой погрешности установки фиксированных частот генератора относительно номинальных значений, %
|
±1 ±3 |
|
Пределы допускаемой абсолютной погрешности измерения частоты встроенным частотомером, Гц |
±(5-10-4 F+0,03 Гц)*3 |
|
Диапазон устанавливаемых значений напряжения, В |
от 10-4 до 10 |
|
Пределы абсолютной погрешности воспроизведения напряжения, В
|
±(0,007 Uk+10 мкВ)*4 ±(0,01 Uk+10 мкВ)*4 |
|
* где Кг - воспроизводимое значение коэффициента гармоник, % *2 где кКг - аддитивная составляющая погрешности, определяемая коэффициентом гармоник внешнего генератора, % *3 где F - измеряемое значение частоты, Гц *4 где Uk - установленное в калибраторе значение напряжения, В | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжением переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50±0,5 |
|
Потребляемая мощность, В^А, не более |
40 |
|
Габаритные размеры, мм, не более | |
|
- высота |
116 |
|
- ширина |
376 |
|
- длина |
372 |
|
Масса, кг, не более |
6 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, оС |
от 10 до 35 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Время установления рабочего режима, мин, не более |
30 |
|
Время непрерывной работы, ч, не менее |
8 |
|
Средняя наработка на отказ, ч |
10000 |
наносится на лицевую панель калибратора методом шелкографии и на титульный лист эксплуатационной документации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Калибратор коэффициента гармоник СК6-21 |
РПИС.411734.006 |
1 шт. |
|
Кабель соединительный ВЧ |
ЯНТИ.685671.019-09 |
1 шт. |
|
Кабель RS-232 |
РПИС.685611.096 |
1 шт. |
|
Шнур соединительный (сетевой) |
SCZ-1 |
1 шт. |
|
Аттенюатор |
РПИС.5.721.005 |
1 шт. |
|
Программное обеспечение СК6-21 на CD-R, для установки на ПК пользователя |
РПИС.00003-05 |
1 шт. |
|
Руководство по эксплуатации |
РПИС.411734.006 РЭ |
1 экз. |
|
Формуляр |
РПИС.411734.006 ФО |
1 экз. |
осуществляется по документу «Калибратор коэффициента гармоник СК6-21. Методика поверки» РПИС.411734.006 МП, являющимся приложением А руководства по эксплуатации на калибратор и согласованном руководителем ГЦИ СИ ФГУ «Нижегородский ЦСМ» в январе 2010 г.
Основные средства поверки:
-
- установка поверочная для средств измерения коэффициента гармоник РЭКГ (регистрационный номер в Федеральном информационном фонде 10227-85);
-вольтметр переменного тока В3-63 или вольтметр переменного тока диодный компенсационный В3-49 (регистрационный номер в Федеральном информационном фонде 10908-87 или 5477-76);
-
- прибор для поверки аттенюатора Д1-13А (регистрационный номер в Федеральном информационном фонде 9257-83);
-
- частотомер электронно-счетный вычислительный Ч3-64 или частотомер электронносчетный Ч3-63/1 (регистрационный номер в Федеральном информационном фонде 9135-83 или 10227-85);
-
- осциллограф универсальный С1-120 или С1-65А (регистрационный номер в Федеральном информационном фонде 10235-85 или 5334-76).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.
Знак поверки наносится давлением на специальную мастику пломбы в соответствии с рисунком 2.».
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к калибраторам коэффициента гармоник СК6-21ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические требования».
РПИС.411734.006 ТУ «Калибратор коэффициента гармоник СК6-21. Технические условия».
ИзготовительОбщество с ограниченной ответственностью «Научно-производственное предприятие «Радио, приборы и связь» (ООО «НПП «Радио, приборы и связь»).
ИНН 5261004288.
Адрес: 603009, Россия, г. Нижний Новгород, пр. Гагарина, д.168, офис 310.
Телефон (факс): (831) 466-17-77.
Web-сайт: www.rpis.ru.
E-mail: rpis@mail.ru.
Испытательный центр:Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»).
Адрес: 603950, Россия, г. Нижний Новгород, ул. Республиканская, д. 1.
Телефон: 8-800-200-22-14.
Web-сайт: www.nncsm.ru.
Е-mail: mail@nncsm.ru.
Регистрационный номер 30011-13 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
А.В. Кулешов
М.п.
«28» февраля 2020 г.
