О внесении изменений в описание типа средства измерений «Комплексы учета энергоносителей ТЭКОН-20К»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «КРЭЙТ», г. Екатеринбург, от 29 ноября 2019 г. № 496/2 приказываю:
-
1. Внести изменения в описание типа комплексов учета энергоносителей ТЭКОН-20К, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений под номером 35615-14, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.
-
2. Управлению государственного надзора и контроля (А.М. Кузьмин), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление описания типа средства измерений и выдачу его заявителю.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Подлинник электронного документа, подписанного ЭП,
хранится в системе электронного документооборота
1Я Федеральное агентство по техническому регулированию и
Заместитель Руководите,
Голубев
метрологии.
Сертификат; OOE1036E1B07EOFB80EA118900BCB6D090 Кому выдан: Голубев Сергей Сергеевич Действителен: с 06.11.2019 до 06.11.2020
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «27» января 2020 г. № 90
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы учета энергоносителей ТЭКОН-20К
Назначение средства измеренийКомплексы учета энергоносителей ТЭКОН-20К (далее - комплексы) предназначены для измерений расхода, давления, температуры, массы и объема жидкостей, пара, газов и газовых смесей (среды), измерений тепловой энергии в закрытых и открытых системах теплоснабжения, системах охлаждения и в отдельных трубопроводах при определении расхода с помощью сужающих устройств (СУ) - диафрагм и сопел ИСА 1932, осредняющих напорных трубок TORBAR и ANNUBAR 485 или расходомерами с унифицированными токовыми, импульсными, частотными и цифровыми интерфейсными выходами, контроля измеряемых параметров среды, а также для измерений электрической энергии, в том числе по двухтарифной схеме.
Описание средства измерений
Принцип действия комплексов основан на измерении расхода, давления, температуры, массы и объема среды в рабочих и стандартных условиях, тепловой и электрической энергии измерительными каналами (ИК) с отображением результатов измерений на дисплее и передачей их на персональный компьютер (ПК) по цифровым каналам связи.
Комплексы выпускаются в 5 исполнениях для газов и газовых смесей, различающихся уровнем точности измерений (А, Б, В, Г1, Г2) и не различаются по исполнениям для жидкостей и пара. Комплексы состоят из следующих компонентов (средств измерений (СИ) утвержденных типов, зарегистрированных в Госреестре СИ):
-
- преобразователей расчетно-измерительных ТЭКОН-19, ТЭКОН-19Б;
-
- измерительных преобразователей (ИП) расхода с токовым, частотным, импульсным или цифровым интерфейсным выходом, имеющих пределы допускаемой относительной погрешности при измерении расхода жидкости в интервале ± 2,0 %; при измерении расхода пара в интервале ± 2,5 %; при измерении расхода газа и газовых смесей - в соответствии с таблицей 1;
-
- счетчиков электрической энергии с импульсным или цифровым интерфейсным выходом, имеющих пределы допускаемой относительной погрешности в интервале ± 2,0 %;
-
- измерительных преобразователей абсолютного и избыточного давления с унифицированным токовым или цифровым интерфейсным выходом, имеющих класс точности не ниже 0,5;
-
- измерительных преобразователей разности давления с унифицированным токовым или цифровым интерфейсным выходом, имеющих класс точности не ниже 0,5;
-
- измерительных преобразователей температуры классов А, В, С по ГОСТ 6651-2009, в том числе, с унифицированным токовым или цифровым интерфейсным выходом;
-
- барьеров искрозащиты, имеющих пределы допускаемой относительной (приведенной) погрешности в интервале ± 0,1 %.
Комплексы каждого исполнения выпускается в двух вариантах - основном и «Т», различающимися вариантом исполнения преобразователей расчетно-измерительных по условиям эксплуатации (основном или «Т» соответственно).
Комплексы имеют ИК массы, объема (расхода) - до 64 шт.; ИК давления - до 64 шт.; ИК разности давления - до 64 шт.; ИК температуры - до 64 шт.; ИК электрической энергии -до 64 шт.; ИК тепловой энергии - до 64 шт.
В ИК расхода, массы и объема используются расходомеры объемного расхода с унифицированными выходными сигналами, в том числе турбинные, ротационные или вихревые расходомеры или счетчики в соответствии с ГОСТ Р 8.740-2011, ультразвуковые преобразователи расхода газа в соответствии с ГОСТ 8.611-2013, МИ 3213-2009, электромагнитные расходомеры, диафрагмы и сопла ИСА 1932 в соответствии с ГОСТ 8.586.52005 или осредняющие напорные трубки TORBAR и ANNUBAR 485 в соответствии с МИ 31732008, МИ 2667-2011, а так же кориолисовые расходомеры массы.
Таблица 1 - Классы точности ИП в ИК расхода, массы и объема газов и газовых смесей
|
Наименование характеристики |
Диапазон измерений ИП |
Значение характеристики для уровня точности измерений, не ниже | ||||
|
А |
Б |
В |
Г1 |
Г2 | ||
|
Класс ИП температуры по ГОСТ 6651-2009 |
(от -73,15 до +226)ОС |
А |
А |
А |
В |
В |
|
(от -64 до +226) ос |
А |
А |
В |
В |
С | |
|
(от -50 до +151,85)ОС |
А |
В |
В |
С |
С | |
|
Класс точности ИП давления при температуре окружающего воздуха(20±10)°C |
(от 30 до 100) % |
0,075 |
0,075 |
0,15 |
0,25 |
0,5 |
|
(от 50 до 100) % |
0,075 |
0,15 |
0,25 |
0,5 |
0,5 | |
|
(от 70 до 100) % |
0,15 |
0,25 |
0,5 |
0,5 |
0,5 | |
|
Класс точности ИП разности давления при температуре окружающего воздуха (20±10) °C |
(от 15 до 100) % |
0,05 |
0,075 |
0,075 |
0,15 |
0,15 |
|
(от 20 до 100) % |
0,075 |
0,075 |
0,15 |
0,25 |
0,25 | |
|
(от 30 до 100) % |
0,15 |
0,15 |
0,25 |
0,5 |
0,5 | |
|
Класс точности ИП давления при условиях эксплуатации в соответствии с описанием типа на ИП |
(от 70 до 100) % |
0,05 |
0,075 |
0,075 |
0,25 |
0,5 |
|
Класс точности ИП разности давления при условиях эксплуатации в соответствии с описанием типа на ИП |
(от 30 до 100) % |
0,05 |
0,05 |
0,075 |
0,25 |
0,25 |
|
(от 70 до 100) % |
0,075 |
0,075 |
0,25 |
0,5 |
0,5 | |
|
Пределы допускаемой относительной погрешности ИП расхода, % |
(от 5 до 100) % |
± 0,5 |
± 0,75 |
± 1,0 |
± 2,0 |
± 1,5 |
ИК расхода и массы воды, нефти и нефтепродуктов осуществляют измерения в соответствии с МИ 2412-97, Р 50.2.076-2010, ГОСТ Р 8.595-2004.
ИК расхода, массы и объема газов и газовых смесей, в том числе природного и влажного нефтяного газа, кислорода, диоксида углерода, азота, аргона, водорода, ацетилена, аммиака, приведённых к стандартным условиям, осуществляют измерения в соответствии с ГОСТ 30319.1-3-2015, ГОСТ Р 8.733-2011, ГСССД МР 113-03, ГСССД МР 118-05, ГСССД МР 134-07.
В ИК температуры, давления, расхода, массы и объема газов и газовых смесей используются ИП расхода, температуры, давления и разности давлений в соответствии с таблицей 1 в зависимости от уровня точности и диапазонов измерений и преобразователи расчетноизмерительные ТЭКОН-19 с программным обеспечением в соответствии с таблицей 2.
ИК тепловой энергии осуществляют измерения в соответствии «Правилами коммерческого учета тепловой энергии, теплоносителя», утвержденными постановлением правительства РФ №1034 от 18.11.2013.
В ИК тепловой энергии используются ИП, соответствующие обязательным требованиям нормативных документов (НД), предъявляемым к теплосчетчикам и их составным частям.
В ИК давления, массы воды и тепловой энергии водяных систем теплоснабжения используются ИП температуры классов А и В по ГОСТ 6651-2009, ИП разности давления класса точности не ниже 0,25 при измерении с помощью СУ или ИП объемного расхода, имеющие пределы допускаемой относительной погрешности (от ±0,5 до ±2,0) % в диапазоне расхода (от 4 до 100) % верхнего предела измерений ИП. Методика измерений соответствует ГОСТ Р 8.728-2010.
В ИК давления, массы пара и тепловой энергии паровых систем теплоснабжения используются ИП температуры класса А по ГОСТ 6651-2009, ИП давления и разности давления класса точности не ниже 0,25.
Комплексы обеспечивают обмен данными с ПК для конфигурирования, ввода в ручном и автоматическом режимах значений условно-постоянных параметров газа (полный и неполный компонентный состав, плотность при стандартных условиях, атмосферное давление) и передачи данных об измеренных значениях по цифровым интерфейсам RS485, RS-232, Ethernet, GSM/GPRS через интерфейс CAN-BUS, соответствующие адаптеры, выпускаемые предприятием-изготовителем, и коммуникационное оборудование информационных каналов связи.
Во время работы комплексы проводят измерение текущего времени, времени исправной и неисправной работы, суммирование нарастающим итогом тепловой энергии и расхода среды, а также рассчитывают средние по времени и средневзвешенные по расходу значения температуры и давления среды в трубопроводе и хранят их в виде интервальных, почасовых, суточных и месячных архивов.

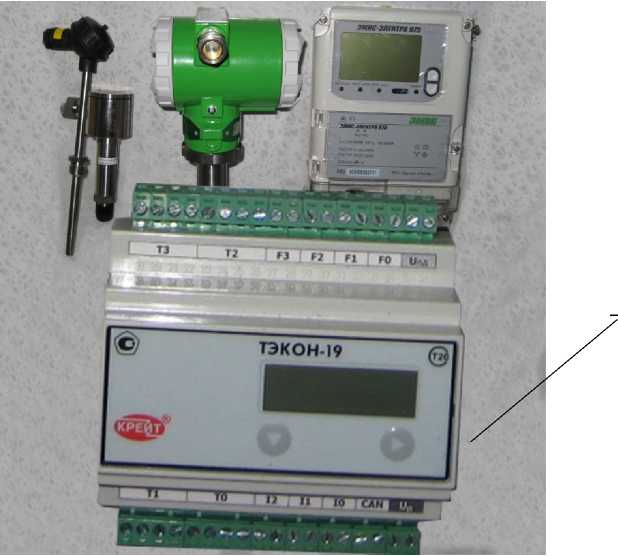

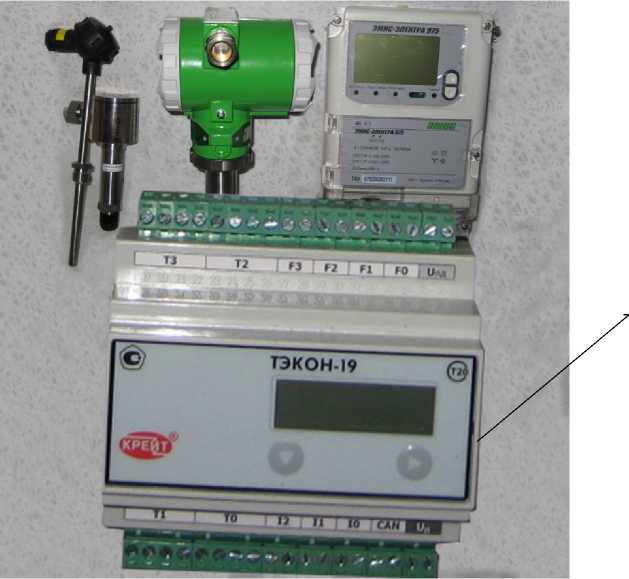

Общий вид комплексов и место пломбирования представлены на рисунке 1.
место пломбирования
Рисунок 1 - Общий вид комплексов
Программное обеспечениеВ комплексах используется программное обеспечение преобразователей расчетноизмерительных ТЭКОН-19, ТЭКОН-19Б, состоящее из метрологически значимой и метрологически не значимой частей. Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 2.
Доступ к изменению параметров и конфигурации комплексов защищен паролями, являющимися 8-разрядными шестнадцатеричными числами.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» по Р 50.2.077-2014.
Программное обеспечение соответствует требованиям ГОСТ Р 8.654-2015.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные |
Значение | |||
|
Идентификационное наименование ПО |
ТЭКОН19-М1 Т10.06.292-05 |
ТЭКОН19-М1 Т10.06.292-06 |
ТЭКОН19-М2 Т10.06.362-05 |
ТЭКОН19-М2 Т10.06.362-06 |
|
Номер версии (идентификационный номер) ПО |
05.xx |
06.ХХ |
05.xx |
06.ХХ |
|
Цифровой идентификатор ПО |
CF5A88D2 |
16258828 |
4DA5342F |
9FBE92FC |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
CRC32 |
CRC32 |
Продолжение таблицы 2
|
Идентификационные данные |
Значение | ||
|
Идентификационное наименование ПО |
ТЭКОН19-11 Т10.06.170 |
ТЭКОН-19Б-01 Т10.06.204 |
ТЭКОН-19Б-02 Т10.06.225 |
|
Номер версии (идентификационный номер) ПО |
xx.03 |
02 |
02 |
|
Цифровой идентификатор ПО |
7AC358D4 |
62E4913A |
3A927CB5 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
CRC32 |
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики
|
Среда (жидкость, пар, газ) |
Диапазоны измерений | |||
|
Температура,°С |
Давление, МПа (абсолютное) |
Разность давлений на СУ, кПа |
Масса, кг; Объем, м3; Расход, м3/ч | |
|
Вода |
от 0 до 200 |
от 0,1 до 5,0 |
от 0,01 до 5000 | |
|
Пар |
от 100 до 600 |
от 0,1 до 30,0 |
от 0,01 до 5000 | |
|
Природный газ |
от -23,15 до +76,85 |
от 0,1 до 30,0 |
от 0,01 до 3000 | |
|
Нефтяной газ |
от -10 до +226 |
от 0,1 до 15,0 |
от 0,01 до 3000 | |
|
Воздух |
от -50 до +120 |
от 0,1 до 20,0 |
от 0,01 до 5000 |
от 10-6 до 106 |
|
Кислород, азот, аргон, водород, аммиак |
от -73,15 до +151,85 |
от 0,1 до 10,0 |
от 0,01 до 2500 | |
|
Диоксид углерода, ацетилен |
от -53,15 до +151,85 |
от 0,1 до 10,0 |
от 0,01 до 2500 | |
|
Смесь газов |
от -73,15 до +126,85 |
от 0,1 до 10,0 |
от 0,01 до 2500 | |
|
Нефть и нефтепродукты |
от -50 до +100 |
от 0,1 до 10,0 |
- | |
Таблица 4 - Метрологические характеристики
|
Пределы допускаемой абсолютной погрешности (At), приведенной (ур), (yap) погрешности, относительной (8ик) погрешности ИК и суточного хода часов (Ат) |
значение |
|
ИК температуры жидкостей и пара (At), оС |
±(0,6+0,004 -|t|) |
|
ИК давления (ур) и разности давления (yap) жидкостей от верхнего предела ИК, % |
± 2 |
|
ИК давления (ур) и разности давления (уАр) пара от верхнего предела ИК, % |
± 1 |
|
ИК массы жидкости в диапазоне от 4 % до 100 % верхнего предела ИК расхода (5ик), % |
± 2 |
|
ИК массы пара в диапазоне от 10 % до 100 % верхнего предела ИК расхода (5ик), % |
± 3 |
|
ИК тепловой энергии открытых водяных систем теплоснабжения при измерении расхода в подающем и обратном трубопроводах (5ик), %:
|
± 5 ± 4 |
|
ИК тепловой энергии закрытых водяных систем теплоснабжения и отдельных трубопроводов, а также открытых водяных систем теплоснабжения (5ик), %, при измерении расхода в подающем (или обратном) трубопроводе и в трубопроводе ГВС (подпитки) при разности температур в обратном трубопроводе (1обр) и трубопроводе подпитки (t™) 1 °С, и разности температур (At) в пода ющем и обратном трубопроводах в диапазоне (от 3 до 200) °С, где Qmin и Qmax -пределы диапазона измерений расхода в подающем трубопроводе. |
±(2+12/At + 0,01 Qmax/Qmin) |
|
ИК тепловой энергии паровых систем теплоснабжения и систем охлаждения (5ик), % |
± 3 |
|
ИК электроэнергии (5ик), % |
± 2 |
|
Пределы допускаемого суточного хода часов (Ат), с |
± 9 |
Таблица 5 - Метрологические характеристики
|
Наименование измерительного канала (для газов и газовых смесей) |
Пределы допускаемой относительной погрешности, %, для уровня точности измерений | ||||
|
А |
Б |
В |
Г1 |
Г2 | |
|
ИК термодинамической температуры |
± 0,2 |
± 0,25 |
± 0,3 |
± 0,5 |
± 0,6 |
|
ИК абсолютного давления |
± 0,3 |
± 0,45 |
± 0,85 |
± 1,2 |
± 1,7 |
|
ИК массы, расхода и объема в рабочих условиях при измерении расходомерами массового и объемного расхода соответственно |
± 0,5 |
± 0,75 |
± 1,0 |
± 2,0 |
± 1,5 |
|
ИК массы, расхода и объема, приведенных к стандартным условиям при измерении расходомерами объемного расхода |
± 0,75 |
± 1,0 |
± 1,5 |
± 2,5 |
± 2,5 |
|
ИК массы, расхода и объема, приведенных к стандартным условиям при измерении с помощью СУ |
± 0,5 |
± 0,75 |
± 1,0 |
± 1,5 |
± 2,0 |
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Напряжение питания комплекса, В:
|
от 18 до 36 от 12 до 28 от 3,1 до 3,7 |
|
Габаритные размеры, масса и потребляемая мощность |
определяются составом комплекса |
|
Условия эксплуатации: преобразователей расчетно-измерительных:
измерительных преобразователей |
от -10 до +50 от -40 до +70 от 84 до 106,7 не более 95 в соответствии с описанием типа на ИП |
|
Средняя наработка на отказ, ч |
70000 |
|
Средний срок службы, лет |
12 |
наносится на титульный лист руководства по эксплуатации типографским способом, а также на лицевую панель комплекса методом трафаретной печати.
Комплектность средства измерений
Таблица 7 - Комплектность комплексов
|
Наименование |
Обозначение |
Кол. |
|
Преобразователи расчетно-измерительные ТЭКОН-19 |
ТУ 4213-060-44147075-02 |
1-16 шт. |
|
Преобразователи расчетно-измерительные ТЭКОН-19Б |
ТУ 4213-091-44147075-07 |
1-16 шт. |
|
ИП расхода и счетчики электрической энергии |
0-64 шт. | |
|
ИП температуры |
0-64 шт. | |
|
ИП абсолютного и избыточного давления |
0-64 шт. | |
|
ИП разности давления |
0-64 шт. | |
|
Барьеры искрозащиты |
0-256 шт. | |
|
Руководство по эксплуатации (методика поверки представлена в разделе 6 «Поверка» с изменением № 1) |
Т10.00.93 РЭ |
1 экз. |
осуществляется по документу Т10.00.93 РЭ «Комплекс учета энергоносителей ТЭКОН-20К. Руководство по эксплуатации», раздел 6 «Поверка» с изменением №1, утвержденному ФГУП «УНИИМ» 27.04.2017 г.
Метод поверки комплекса - поэлементный (расчетный).
При поверке средств измерений, входящих в состав комплексов, применяют средства поверки, указанные в документах, регламентирующих поверку этих средств измерений.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) руководство по эксплуатации (паспорт) комплекса.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к комплексам учета энергоносителей ТЭКОН-20К
Постановление Правительства РФ №1034 от 18.11.2013 "О коммерческом учете тепловой энергии, теплоносителя "
Приказ Минстроя РФ от 17.03.2014 г. №99/пр «Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя»
ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная совместимость технических средств»
ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования
ГОСТ Р ЕН 1434-4-2011 Теплосчетчики. Часть 4. Испытания в целях утверждения типа ГОСТ 8.586.5-2005 ГСИ Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Методика выполнения измерений
ГОСТ Р 8.740-2011 ГСИ. Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков
ГОСТ Р 8.741-2019 ГСИ. Объем природного газа. Общие требования к методикам измерений
ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия
ГОСТ 8.611-2013 ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода
МИ 3213-2009 ГСИ. Расход и объем газа. Методика выполнения измерений с помощью ультразвуковых преобразователей расхода
МИ 3173-2008 ГСИ. Расход и количество жидкостей и газов. Методика выполнения измерений с помощью осредняющих трубок «Torbar»
МИ 2667-2011 ГСИ. Расход и количество жидкостей и газов. Методика измерений с помощью осредняющих напорных трубок "ANNUBAR DIAMOND II+", "ANNUBAR 285", "ANNUBAR 485" и "ANNUBAR 585". Основные положения
ТУ 4218-093-44147075-07 Комплекс учета энергоносителей ТЭКОН-20К. Технические условия
ИзготовителиОбщество с ограниченной ответственностью «КРЕЙТ» (ООО «КРЕЙТ»)
ИНН 6659039392
Адрес: 620146, г. Екатеринбург, проезд Решетникова, 22а
Юридический адрес: 620027, г. Екатеринбург, ул. Луначарского, 48/60 Телефон (343)-216-51-10, факс (343)-216-51-10 e-mail: info@kreit.ru
Общество с ограниченной ответственностью «Инженерно-внедренческое предприятие КРЕЙТ» (ООО «ИВП КРЕЙТ»)
ИНН 6659141519
Адрес: 620146, г. Екатеринбург, проезд Решетникова, 22а
Телефон (343)-216-51-10, факс (343)-216-51-10
e-mail: info@kreit.ru
Заявитель
Общество с ограниченной ответственностью «КРЕЙТ» (ООО «КРЕЙТ»)
ИНН 6659039392
Адрес: 620146, г. Екатеринбург, проезд Решетникова, 22а
Юридический адрес: 620027, г. Екатеринбург, ул. Луначарского, 48/60 Телефон (343)-216-51-10, факс (343)-216-51-10 e-mail: info@kreit.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии»
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон: (343) 350-26-18, факс: (343) 350-20-39 e-mail: uniim@uniim.ru
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 19.10.2015.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
А.В. Кулешов
«27» января 2020 г.
М.п.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
27 января 2020 г.
90
Москва
О внесении изменений в описание типа средств измерений «Комплексы учета энергоносителей ТЭКОН-20К»
Во исполнение Административного регламента по предоставлению Федеральным, агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, \ утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. №. 53732) (далее - Административный регламент), и в связи с обращением ООО «КРЕЙТ» от 29 ноября 2019 г. № 496/2, приказываю:
-
1. Внести изменения в описание типа комплексов учета энергоносителей ТЭКОН-20К, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений под номером 35615-14, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением, регистрационного номера.
-
2. Управлению государственного надзора и контроля (А.М. Кузьмин), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить с Административным регламентом оформление описания типа средства измерений и выдачу его заявителю.
соответствии
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
г >
Подлинник электронного документа, подписанного ЭП,
хранится в системе электронного документооборота
Федеральное агентство по техническому регулированию и
метрологии.
Заместитель Руководите тя
С.С. Голубев
J Сертификат: 00E1O36E1BO7E0FBS0EA11890OBCB6D09O
Кому выдан: Голубев Сергей Сергеевич Действителен: с 06.11.2019 до 06.11.2020
\______________
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии
от «27» января 2020 г. № 90
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы учета энергоносителей ТЭКОН-20К
Назначение средства измеренийКомплексы учета энергоносителей ТЭКОН-20К (далее - комплексы) предназначены для измерений расхода, давления, температуры, массы и объема жидкостей, пара, газов и газовых смесей (среды), измерений тепловой энергии в закрытых и открытых системах теплоснабжения, системах охлаждения и в отдельных трубопроводах при определении расхода с помощью сужающих устройств (СУ) - диафрагм и сопел ИСА 1932, осредняющих напорных трубок TORBAR и ANNUBAR 485 или расходомерами с унифицированными токовыми, импульсными, частотными и цифровыми интерфейсными выходами, контроля измеряемых параметров среды, а также для измерений электрической энергии, в том числе по двухтарифной схеме.
Описание средства измерений
Принцип действия комплексов основан на измерении расхода, давления, температуры, массы и объема среды в рабочих и стандартных условиях, тепловой и электрической энергии измерительными каналами (ИК) с отображением результатов измерений на дисплее и передачей их на персональный компьютер (ПК) по цифровым каналам связи.
Комплексы выпускаются в 5 исполнениях для газов и газовых смесей, различающихся уровнем точности измерений (А, Б, В, Г1, Г2) и не различаются по исполнениям для жидкостей и пара. Комплексы состоят из следующих компонентов (средств измерений (СИ) утвержденных типов, зарегистрированных в Госреестре СИ):
-
- преобразователей расчетно-измерительных ТЭКОН-19, ТЭКОН-19Б;
-
- измерительных преобразователей (ИП) расхода с токовым, частотным, импульсным или цифровым интерфейсным выходом, имеющих пределы допускаемой относительной погрешности при измерении расхода жидкости в интервале ± 2,0 %; при измерении расхода пара в интервале ± 2,5 %; при измерении расхода газа и газовых смесей - в соответствии с таблицей 1;
-
- счетчиков электрической энергии с импульсным или цифровым интерфейсным выходом, имеющих пределы допускаемой относительной погрешности в интервале ± 2,0 %;
-
- измерительных преобразователей абсолютного и избыточного давления с унифицированным токовым или цифровым интерфейсным выходом, имеющих класс точности не ниже 0,5;
-
- измерительных преобразователей разности давления с унифицированным токовым или цифровым интерфейсным выходом, имеющих класс точности не ниже 0,5;
-
- измерительных преобразователей температуры классов А, В, С по ГОСТ 6651-2009, в том числе, с унифицированным токовым или цифровым интерфейсным выходом;
-
- барьеров искрозащиты, имеющих пределы допускаемой относительной (приведенной) погрешности в интервале ± 0,1 %.
Комплексы каждого исполнения выпускается в двух вариантах - основном и «Т», различающимися вариантом исполнения преобразователей расчетно-измерительных по условиям эксплуатации (основном или «Т» соответственно).
Комплексы имеют ИК массы, объема (расхода) - до 64 шт.; ИК давления - до 64 шт.; ИК разности давления - до 64 шт.; ИК температуры - до 64 шт.; ИК электрической энергии -до 64 шт.; ИК тепловой энергии - до 64 шт.
В ИК расхода, массы и объема используются расходомеры объемного расхода с унифицированными выходными сигналами, в том числе турбинные, ротационные или вихревые расходомеры или счетчики в соответствии с ГОСТ Р 8.740-2011, ультразвуковые преобразователи расхода газа в соответствии с ГОСТ 8.611-2013, МИ 3213-2009, электромагнитные расходомеры, диафрагмы и сопла ИСА 1932 в соответствии с ГОСТ 8.586.52005 или осредняющие напорные трубки TORBAR и ANNUBAR 485 в соответствии с МИ 31732008, МИ 2667-2011, а так же кориолисовые расходомеры массы.
Таблица 1 - Классы точности ИП в ИК расхода, массы и объема газов и газовых смесей
|
Наименование характеристики |
Диапазон измерений ИП |
Значение характеристики для уровня точности измерений, не ниже | ||||
|
А |
Б |
В |
Г1 |
Г2 | ||
|
Класс ИП температуры по ГОСТ 6651-2009 |
(от -73,15 до +226)ОС |
А |
А |
А |
В |
В |
|
(от -64 до +226) ос |
А |
А |
В |
В |
С | |
|
(от -50 до +151,85)ОС |
А |
В |
В |
С |
С | |
|
Класс точности ИП давления при температуре окружающего воздуха(20±10)°C |
(от 30 до 100) % |
0,075 |
0,075 |
0,15 |
0,25 |
0,5 |
|
(от 50 до 100) % |
0,075 |
0,15 |
0,25 |
0,5 |
0,5 | |
|
(от 70 до 100) % |
0,15 |
0,25 |
0,5 |
0,5 |
0,5 | |
|
Класс точности ИП разности давления при температуре окружающего воздуха (20±10) °C |
(от 15 до 100) % |
0,05 |
0,075 |
0,075 |
0,15 |
0,15 |
|
(от 20 до 100) % |
0,075 |
0,075 |
0,15 |
0,25 |
0,25 | |
|
(от 30 до 100) % |
0,15 |
0,15 |
0,25 |
0,5 |
0,5 | |
|
Класс точности ИП давления при условиях эксплуатации в соответствии с описанием типа на ИП |
(от 70 до 100) % |
0,05 |
0,075 |
0,075 |
0,25 |
0,5 |
|
Класс точности ИП разности давления при условиях эксплуатации в соответствии с описанием типа на ИП |
(от 30 до 100) % |
0,05 |
0,05 |
0,075 |
0,25 |
0,25 |
|
(от 70 до 100) % |
0,075 |
0,075 |
0,25 |
0,5 |
0,5 | |
|
Пределы допускаемой относительной погрешности ИП расхода, % |
(от 5 до 100) % |
± 0,5 |
± 0,75 |
± 1,0 |
± 2,0 |
± 1,5 |
ИК расхода и массы воды, нефти и нефтепродуктов осуществляют измерения в соответствии с МИ 2412-97, Р 50.2.076-2010, ГОСТ Р 8.595-2004.
ИК расхода, массы и объема газов и газовых смесей, в том числе природного и влажного нефтяного газа, кислорода, диоксида углерода, азота, аргона, водорода, ацетилена, аммиака, приведённых к стандартным условиям, осуществляют измерения в соответствии с ГОСТ 30319.1-3-2015, ГОСТ Р 8.733-2011, ГСССД МР 113-03, ГСССД МР 118-05, ГСССД МР 134-07.
В ИК температуры, давления, расхода, массы и объема газов и газовых смесей используются ИП расхода, температуры, давления и разности давлений в соответствии с таблицей 1 в зависимости от уровня точности и диапазонов измерений и преобразователи расчетноизмерительные ТЭКОН-19 с программным обеспечением в соответствии с таблицей 2.
ИК тепловой энергии осуществляют измерения в соответствии «Правилами коммерческого учета тепловой энергии, теплоносителя», утвержденными постановлением правительства РФ №1034 от 18.11.2013.
В ИК тепловой энергии используются ИП, соответствующие обязательным требованиям нормативных документов (НД), предъявляемым к теплосчетчикам и их составным частям.
В ИК давления, массы воды и тепловой энергии водяных систем теплоснабжения используются ИП температуры классов А и В по ГОСТ 6651-2009, ИП разности давления класса точности не ниже 0,25 при измерении с помощью СУ или ИП объемного расхода, имеющие пределы допускаемой относительной погрешности (от ±0,5 до ±2,0) % в диапазоне расхода (от 4 до 100) % верхнего предела измерений ИП. Методика измерений соответствует ГОСТ Р 8.728-2010.
В ИК давления, массы пара и тепловой энергии паровых систем теплоснабжения используются ИП температуры класса А по ГОСТ 6651-2009, ИП давления и разности давления класса точности не ниже 0,25.
Комплексы обеспечивают обмен данными с ПК для конфигурирования, ввода в ручном и автоматическом режимах значений условно-постоянных параметров газа (полный и неполный компонентный состав, плотность при стандартных условиях, атмосферное давление) и передачи данных об измеренных значениях по цифровым интерфейсам RS485, RS-232, Ethernet, GSM/GPRS через интерфейс CAN-BUS, соответствующие адаптеры, выпускаемые предприятием-изготовителем, и коммуникационное оборудование информационных каналов связи.
Во время работы комплексы проводят измерение текущего времени, времени исправной и неисправной работы, суммирование нарастающим итогом тепловой энергии и расхода среды, а также рассчитывают средние по времени и средневзвешенные по расходу значения температуры и давления среды в трубопроводе и хранят их в виде интервальных, почасовых, суточных и месячных архивов.
Общий вид комплексов и место пломбирования представлены на рисунке 1.
место пломбирования
Рисунок 1 - Общий вид комплексов
В комплексах используется программное обеспечение преобразователей расчетноизмерительных ТЭКОН-19, ТЭКОН-19Б, состоящее из метрологически значимой и метрологически не значимой частей. Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 2.
Доступ к изменению параметров и конфигурации комплексов защищен паролями, являющимися 8-разрядными шестнадцатеричными числами.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» по Р 50.2.077-2014.
Программное обеспечение соответствует требованиям ГОСТ Р 8.654-2015.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные |
Значение | |||
|
Идентификационное наименование ПО |
ТЭКОН19-М1 Т10.06.292-05 |
ТЭКОН19-М1 Т10.06.292-06 |
ТЭКОН19-М2 Т10.06.362-05 |
ТЭКОН19-М2 Т10.06.362-06 |
|
Номер версии (идентификационный номер) ПО |
05.xx |
06.ХХ |
05.xx |
06.ХХ |
|
Цифровой идентификатор ПО |
CF5A88D2 |
16258828 |
4DA5342F |
9FBE92FC |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
CRC32 |
CRC32 |
Продолжение таблицы 2_____________________________________
|
Идентификационные данные |
Значение |
Идентификационные данные Значение
|
Идентификационное |
ТЭКОН19-11 |
ТЭКОН-19Б-01 |
ТЭКОН-19Б-02 |
|
наименование ПО |
Т10.06.170 |
Т10.06.204 |
Т10.06.225 |
|
Номер версии (идентификационный номер) ПО |
xx.03 |
02 |
02 |
|
Цифровой идентификатор ПО |
7AC358D4 |
62E4913A |
3A927CB5 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
CRC32 |
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики
|
Среда (жидкость, пар, газ) |
Диапазоны измерений | |||
|
Температура,°С |
Давление, МПа (абсолютное) |
Разность давлений на СУ, кПа |
Масса, кг; Объем, м3; Расход, м3/ч | |
|
Вода |
от 0 до 200 |
от 0,1 до 5,0 |
от 0,01 до 5000 | |
|
Пар |
от 100 до 600 |
от 0,1 до 30,0 |
от 0,01 до 5000 | |
|
Природный газ |
от -23,15 до +76,85 |
от 0,1 до 30,0 |
от 0,01 до 3000 | |
|
Нефтяной газ |
от -10 до +226 |
от 0,1 до 15,0 |
от 0,01 до 3000 | |
|
Воздух |
от -50 до +120 |
от 0,1 до 20,0 |
от 0,01 до 5000 |
от 10-6 до 106 |
|
Кислород, азот, аргон, водород, аммиак |
от -73,15 до +151,85 |
от 0,1 до 10,0 |
от 0,01 до 2500 | |
|
Диоксид углерода, ацетилен |
от -53,15 до +151,85 |
от 0,1 до 10,0 |
от 0,01 до 2500 | |
|
Смесь газов |
от -73,15 до +126,85 |
от 0,1 до 10,0 |
от 0,01 до 2500 | |
|
Нефть и нефтепродукты |
от -50 до +100 |
от 0,1 до 10,0 |
- | |
Таблица 4 - Метрологические характеристики
|
Пределы допускаемой абсолютной погрешности (At), приведенной (yp), (yap) погрешности, относительной (8нк) погрешности ИК и суточного хода часов (Ат) |
значение |
|
ИК температуры жидкостей и пара (At), оС |
±(0,6+0,004 -|t|) |
|
ИК давления (yp) и разности давления (yap) жидкостей от верхнего предела ИК, % |
± 2 |
|
ИК давления (yp) и разности давления (yap) пара от верхнего предела ИК, % |
± 1 |
|
ИК массы жидкости в диапазоне от 4 % до 100 % верхнего предела ИК расхода (5ик), % |
± 2 |
|
ИК массы пара в диапазоне от 10 % до 100 % верхнего предела ИК расхода (5ик), % |
± 3 |
|
ИК тепловой энергии открытых водяных систем теплоснабжения при измерении расхода в подающем и обратном трубопроводах (5ик), %:
|
± 5 ± 4 |
|
ИК тепловой энергии закрытых водяных систем теплоснабжения и отдельных трубопроводов, а также открытых водяных систем теплоснабжения (5ик), %, при измерении расхода в подающем (или обратном) трубопроводе и в трубопроводе ГВС (подпитки) при разности температур в обратном трубопроводе (1обр) и трубопроводе подпитки (t™) 1 °С, и разности температур (At) в пода- |
±(2+12/At + 0,01 Qmax/Qmin) |
|
ющем и обратном трубопроводах в диапазоне (от 3 до 200) °С, где Qmin и Qmax -пределы диапазона измерений расхода в подающем трубопроводе. | |
|
ИК тепловой энергии паровых систем теплоснабжения и систем охлаждения (5ик), % |
± 3 |
|
ИК электроэнергии (5ик), % |
± 2 |
|
Пределы допускаемого суточного хода часов (Дх), с |
± 9 |
Таблица 5 - Метрологические характеристики
|
Наименование измерительного канала (для газов и газовых смесей) |
Пределы допускаемой относительной погрешности, %, для уровня точности измерений | ||||
|
А |
Б |
В |
Г1 |
Г2 | |
|
ИК термодинамической температуры |
± 0,2 |
± 0,25 |
± 0,3 |
± 0,5 |
± 0,6 |
|
ИК абсолютного давления |
± 0,3 |
± 0,45 |
± 0,85 |
± 1,2 |
± 1,7 |
|
ИК массы, расхода и объема в рабочих условиях при измерении расходомерами массового и объемного расхода соответственно |
± 0,5 |
± 0,75 |
± 1,0 |
± 2,0 |
± 1,5 |
|
ИК массы, расхода и объема, приведенных к стандартным условиям при измерении расходомерами объемного расхода |
± 0,75 |
± 1,0 |
± 1,5 |
± 2,5 |
± 2,5 |
|
ИК массы, расхода и объема, приведенных к стандартным условиям при измерении с помощью СУ |
± 0,5 |
± 0,75 |
± 1,0 |
± 1,5 |
± 2,0 |
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Напряжение питания комплекса, В:
|
от 18 до 36 от 12 до 28 от 3,1 до 3,7 |
|
Габаритные размеры, масса и потребляемая мощность |
определяются составом комплекса |
|
Условия эксплуатации: преобразователей расчетно-измерительных:
измерительных преобразователей |
от -10 до +50 от -40 до +70 от 84 до 106,7 не более 95 в соответствии с описанием типа на ИП |
|
Средняя наработка на отказ, ч |
70000 |
|
Средний срок службы, лет |
12 |
наносится на титульный лист руководства по эксплуатации типографским способом, а также на лицевую панель комплекса методом трафаретной печати.
Комплектность средства измерений
Таблица 7 - Комплектность комплексов
|
Наименование |
Обозначение |
Кол. |
|
Преобразователи расчетно-измерительные ТЭКОН-19 |
ТУ 4213-060-44147075-02 |
1-16 шт. |
|
Преобразователи расчетно-измерительные ТЭКОН-19Б |
ТУ 4213-091-44147075-07 |
1-16 шт. |
|
ИП расхода и счетчики электрической энергии |
0-64 шт. | |
|
ИП температуры |
0-64 шт. | |
|
ИП абсолютного и избыточного давления |
0-64 шт. | |
|
ИП разности давления |
0-64 шт. | |
|
Барьеры искрозащиты |
0-256 шт. | |
|
Руководство по эксплуатации (методика поверки представлена в разделе 6 «Поверка» с изменением № 1) |
Т10.00.93 РЭ |
1 экз. |
осуществляется по документу Т10.00.93 РЭ «Комплекс учета энергоносителей ТЭКОН-20К. Руководство по эксплуатации», раздел 6 «Поверка» с изменением №1, утвержденному ФГУП «УНИИМ» 27.04.2017 г.
Метод поверки комплекса - поэлементный (расчетный).
При поверке средств измерений, входящих в состав комплексов, применяют средства поверки, указанные в документах, регламентирующих поверку этих средств измерений.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) руководство по эксплуатации (паспорт) комплекса.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к комплексам учета энергоносителей ТЭКОН-20К
Постановление Правительства РФ №1034 от 18.11.2013 "О коммерческом учете тепловой энергии, теплоносителя "
Приказ Минстроя РФ от 17.03.2014 г. №99/пр «Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя»
ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная совместимость технических средств»
ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования
ГОСТ Р ЕН 1434-4-2011 Теплосчетчики. Часть 4. Испытания в целях утверждения типа ГОСТ 8.586.5-2005 ГСИ Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Методика выполнения измерений
ГОСТ Р 8.740-2011 ГСИ. Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков
ГОСТ Р 8.741-2019 ГСИ. Объем природного газа. Общие требования к методикам измерений
ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия
ГОСТ 8.611-2013 ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода
МИ 3213-2009 ГСИ. Расход и объем газа. Методика выполнения измерений с помощью ультразвуковых преобразователей расхода
МИ 3173-2008 ГСИ. Расход и количество жидкостей и газов. Методика выполнения измерений с помощью осредняющих трубок «Torbar»
МИ 2667-2011 ГСИ. Расход и количество жидкостей и газов. Методика измерений с помощью осредняющих напорных трубок "ANNUBAR DIAMOND II+", "ANNUBAR 285", "ANNUBAR 485" и "ANNUBAR 585". Основные положения
ТУ 4218-093-44147075-07 Комплекс учета энергоносителей ТЭКОН-20К. Технические условия
ИзготовителиОбщество с ограниченной ответственностью «КРЕЙТ» (ООО «КРЕЙТ»)
ИНН 6659039392
Адрес: 620146, г. Екатеринбург, проезд Решетникова, 22а
Юридический адрес: 620027, г. Екатеринбург, ул. Луначарского, 48/60 Телефон (343)-216-51-10, факс (343)-216-51-10 e-mail: info@kreit.ru
Общество с ограниченной ответственностью «Инженерно-внедренческое предприятие КРЕЙТ» (ООО «ИВП КРЕЙТ»)
ИНН 6659141519
Адрес: 620146, г. Екатеринбург, проезд Решетникова, 22а
Телефон (343)-216-51-10, факс (343)-216-51-10
e-mail: info@kreit.ru
Заявитель
Общество с ограниченной ответственностью «КРЕЙТ» (ООО «КРЕЙТ»)
ИНН 6659039392
Адрес: 620146, г. Екатеринбург, проезд Решетникова, 22а
Юридический адрес: 620027, г. Екатеринбург, ул. Луначарского, 48/60 Телефон (343)-216-51-10, факс (343)-216-51-10 e-mail: info@kreit.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии»
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон: (343) 350-26-18, факс: (343) 350-20-39 e-mail: uniim@uniim.ru
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 19.10.2015.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
А.В. Кулешов
«27» января 2020 г.
М.п.
