Изменения в описание типа на измерители параметров электроустановок С.А6116
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители параметров электроустановок С.А 6116
Измерители параметров электроустановок С.А 6116 (далее - приборы) предназначены ости и
для измерения напряжения, силы, частоты, мощности и коэффициента мощн< переменного тока, напряжения постоянного тока, сопротивления постоянному переменному току.
Принцип действия приборов заключается мультиметром электрических величин, выбранных переключателем Испытательные сигналы, необходимые для измерений сопротивлений и срабатывания УЗО формируются встроенными устройствами приборов, измерением выполняется согласно микропроцессоре.
Приборы содержат: мультиметр, генератор периодических импульсов,
в измерении встроенным цифровым режимов, параметров Управление внутреннем
программам, заложенным во
микропроцессор, импульсный источник питшия, жидкокристаллический дисплей с подсветкой, тока
поворотный переключатель режимов и кнопки управления. Для измерения силы используются токовые клещи (опция). Для связи с компьютером и распечатки результатов измерений приборы снабжены интерфейсом USB.
Конфигурация приборов позволяет их использование без предварительного ввода значений параметров измерений. Для большинства типов измерения достаточно выбрать переключателем режимов тип измерения и нажать клавишу TEST.
Выбор измеряемых величин может быть задан кнопками выбора функций или г ерез меню в положении переключателя режимов SET-UP (Установка).
Приборы имеют подсказки по подключениям и операциям проведения измере] сообщения об ошибках подключения, установках параметров, выхода значений за пределы диапазона измерения, определенных неисправностях электроустановок, а также указания способа устранения ошибки.
Основное назначение измерителей риборов - измерение параметров электрических установок, необходимых при монтаже и периодической проверке электробезопасности:
-
- измерение напряжения постоянного и переменного тока
-
- контроль целостности и измерение сопротивления цепи
-
- измерение сопротивления изоляции
-
- измерение сопротивления заземления (с тремя заземляющими стержнями)
-
- измерение полного сопротивления контура (Zs) и линии (Zi)
-
- измерение параметров заземления линии под напряжением (дополнителы датчиком)
НИЙ,
ным
-
- выборочное измерение сопротивления заземления (с дополнительным датчиком и дополнительными токовыми клещами)
-
- тест устройств защитного отключения (УЗО) в ступенчатом и импульсном режимах
-
- измерение силы переменного тока (с дополнительными токовыми клещами)
-
- определение направления следования фаз
-
- измерение мощности (однофазных или сбалансированных трехфазных систем переменного тока) с отображением кривых напряжения и/или тока
-
- гармонический анализ напряжения и тока (с дополнительными токовыми клещам и)
Конструктивно приборы одноблочные, выполнены в переносных корпусах из пластика.
На верхней панели размещены жидкокристаллический дисплей с подсветкой, коммутационные гнезда, поворотный переключатель режимов работы на 13 положений, 4 кнопки выбора функций, 5 кнопок навигации по дисплею, кнопки подсказки, подсветки и запуска процесса измерений TEST. Внутри корпуса - электронные схемы и аккумулятор
Питание приборов производится от аккумуляторов с возможностью подзарядки через внешний сетевой адаптер.
Приборы имеют две модификации, отличающиеся типами дисплея и аккумулятора: С.А 6116 с монохромным дисплеем и никель-цинковыми аккумуляторами, и С.A 6116N с цветным дисплеем и литий-ионными аккумуляторами

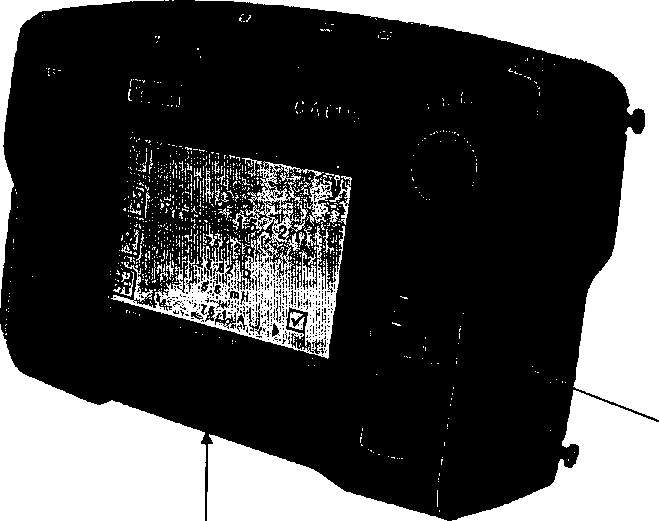

Внешний вид прибора, места неудаляемой наклейки, предотвращающей несанкционированный доступ внутрь прибора, и знака поверки показаны на рисунке 1.
Место наклейки, предотвращающей несанкционированный доступ внутрь прибора
Место знака поверки
Рисунок 1 - Внешний вид прибора С.А 6116 и С.А 6116N
Программное обеспечениеУровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
микропрограмма | |
|
Номер версии (идентификационный номер) ПО |
1.09.2/086 | |
|
Цифровой идентификатор ПО |
- |
Таблица 2 - Основные технические характеристики
|
Измеряемые величины |
Диапазон измерения |
Пределы допускаемых абсолютных погрешностей |
1 |
|
Напряжение постоянного тока, В |
От 2 до 399,9 |
±(0,015- U + 2 е.м.р.) | |
|
Напряжение переменного тока, В |
От 0,2 до 399,9 От 400 до 550 |
±(0,015- U + 2 е.м.р.) ±(0,015- U + 1 е.м.р.) | |
|
Напряжение прикосновения, В |
От 2,0 до 100 |
±(0,15 U+ 2 е.м.р.) | |
|
Частота, Гц |
От 15,3 до 499,9 |
±(10'J- F + 1 е.м.р.) | |
|
Контроль целости цепи с силой тока 200 мА и 12 мА |
От 00 до 39,99 |
±(0,015- R + 2 е.м.р.) | |
|
Сопротивление, кОм |
От 00 до 3,999 От 4,0 до 399,9 |
±(0,015- R + 5 е.м.р.) ±(0,015 -R + 2e.M.p.) | |
|
Сопротивление изоляции, МОм |
От 0,01 до 7,99 От 8,00 до 1999 |
±(0,05- R + 3 е.м.р.) ±(0,02- R + 2 е.м.р.) | |
|
Сопротивление заземления, Ом (три стержня заземления) |
От 0,5 до 39,99 От 40,0 до 3999 От 200 до 15000 |
±(0,02- R + 5 е.м.р.) ±(0,02 -R + 2 е.м.р.) ±(0,1- R + 2 е.м.р.) | |
|
Полное сопротивление контура (петли) со срабатыванием УЗО, Ом |
От 0,1 до 0,5 От 0,51 до 3999 |
±(0,1 -R + 2 е.м.р.) ±(0,05 -R + 2 е.м.р.) | |
|
Полное сопротивление контура (петли) без срабатывания УЗО, Ом |
От 0,2 до 1,99 От 2 до 39,99 От 40,0 до 3999 |
±(0,15 -R + 3 е.м.р.) ±(0,10- R + 3 е.м.р.) ±(0,05 -R + 2 е.м.р.) | |
|
Полное сопротивление заземления со срабатыванием УЗО, Ом |
От 0,15 до 19,9 От 0,02 до 9990 |
±(0,Г R + 3 е.м.р.) ±(0,15- R + 10 е.м.р.) | |
|
Полное сопротивление заземления без срабатывания УЗО, Ом |
От 0,2 до 1,99 От 2 до 39,99 От 40,0 до 999 |
±(0,15- R + 3 е.м.р.) ±(0,05- R + 3 е.м.р.) ±(0,05- R + 2 е.м.р.) | |
|
Сила переменного тока срабатывания УЗО, мА |
От 10 до 1000 |
± (0,07- I + 2) | |
|
Время срабатывания УЗО, мс Постоянный режим Импульсный режим |
От 5 до 200 От 5 до 500 |
±2 | |
|
Коэффициент гармоник, % |
От 0,2 до 399,9 |
10 е.м.р. | |
|
Сила переменного тока, А |
От 0,005 до 0,3999 От 0,4 до 3,999 От 4 до 19,99 |
± (0,02- 1 + 5 е.м.р.) ± (0,015- 1 + 2 е.м.р.) ±(0,012- 1 + 2 е.м.р.) | |
|
Мощность, кВт |
От 0,005 до 3,999 От 4,0 до 39,99 |
±(0,02- W +5 е.м.р.) ±(0,02 - W + 2e.M.p.) |
|
От 40,0 до 110,0 |
±(0,02 -W + 2e.M.p.) | ||
|
Коэффициент мощности |
От 0,2 до 0,49 От 0,5 до 1,00 |
± (0,02- W + 2 е.м.р.) ±(0,01- W +2 е.м.р.) |
Примечания:
е.м.р. - единица младшего разряда на дисплее.
I, U, R, F, W - соответственно, измеряемые значения силы тока,
напряжения, сопротивления, частоты и мощности
Таблица 3 - Общие технические характеристики
|
Наименование характеристики |
Значение | |
|
Параметры электрического питания С.А6116 C.A6116N |
Аккумулятор NiMH (9,6 В/4 А-ч) Аккумулятор LiH (9,6 В/4 А-ч) | |
|
Дисплей С.А6116 C.A6116N |
Жидкокристаллический с подсветко! монохромный цветной |
i |
|
Габаритные размеры, мм, не более высота ширина длина |
128 190 280 | |
|
Масса, кг, не более |
2,4 | |
|
Нормальные условия применения Температура, °C Относительная влажность, % Атмосферное давление, к.п.а. |
От 20 до 27 От 30 до 80 От 84 до 106,7 | |
|
Рабочие условия применения Температура, °C Относительная влажность, % Атмосферное давление, к.п.а. |
От 0 до 55 От 10 до 85 От 96 до 104 |
Знак утверждения типа наносится методом наклейки на лицевую панель прибсра и типографским способом на титульные листы руководства по эксплуатации.
Комплектность средства измеренияТаблица 4 - Комплектность средства измерения
|
Наименование |
Обозначение |
Количеств |
D, ШТ. |
|
Прибор |
С.А 6116 или С.А 6116N |
1 | |
|
Зарядное устройство |
- |
1 | |
|
Сетевой измерительный кабель |
- |
1 | |
|
3-проводной измерительный кабель |
1 | ||
|
Наконечник кабеля |
- |
3 | |
|
Зажим кабеля |
- |
3 | |
|
Защитные провода с разъёмами |
- |
2 | |
|
Нашейный ремень |
- |
1 | |
|
Дистанционный датчик |
- |
1 | |
|
Сумка для переноски |
- |
1 | |
|
руководство по эксплуатации и программное обеспечение экспорта данных на CD |
- |
1 |
|
руководство по эксплуатации и методика поверки в печатном виде. |
- |
1 | |
|
Опция: клещи токовые |
MN77 или С177 |
1 |
осуществляется по документу «Измерители параметров электроустановок С.А 6116. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 20.07. 2012 г.
Основные средства поверки: Магазин сопротивлений ММС-1 (Госреестр 37541-13), Мера-имитатор Р40116 (Госреестр 38085-08), мультиметр АРРА 109 (Госреестр 5811 калибратор интервала времени отключения УЗО ERS-2 (Госреестр 32500-12), калибратор универсальный Fluke 9100 (ГР 25985-09).
-00),
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные документы, устанавливающие требования к измерителям параметров электроустановок С.А 6116 и С.А 6116 N-
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
2. Приказ Министерства здравоохранения и социального развития Российской Федерации № 1034 от 9 сентября 2011 г.
Фирма «CHAUVIN-ARNOUX», Франция
Адрес: 190, rue Champiormet, 75876 PARIS CEDEX, FRANCE
Тел. (33) 1 44 85 44 86 Факс: (33) 1 46 27 73 89 http://www.chauvin-arnoux.com
ЗаявительОбщество с ограниченной ответственностью «Диагност» (ООО «Диагност»), г. Москва. Адрес: 105187, г. Москва, Окружной проезд, д.15, корп.2
Тел.: (495) 7833964, 3654788, факс:(495) 3666283, 7854314 E-mail: diagnost@diagnost.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»). Адрес: 119361, г. Москва, ул. Озерная, д. 46.
Телефакс (495) 437-55-77 / 437 56 66;
E-mail: office@vniims.ru.
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерен
ий в
целях утверждениятипа № 30004-13 от 26.07.2013 г.
