О переоформлении свидетельства об утверждении типа средства измерений № 54650/1 «Масс-спектрометры с индуктивно связанной плазмой моделей 7900ICP-MS и 8800 Triple Quad» и внесении изменений в описание типа средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «Аджилент Текнолоджиз» от 27 сентября 2019 г. № 27-09 и от 23 сентября 2019 г. № 23-09 приказываю:

• 1. Внести изменения в описание типа на масс-спектрометры с индуктивно связанной плазмой моделей 7900 ICP-MS и 8800 Triple Quad, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под регистрационным номером 56958-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 54650/1 «Масс-спектрометры с индуктивно связанной плазмой моделей 7900 ICP-MS и 8800 Triple Quad», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером № 56958-14, в связи с началом производства новым изготовителем.

• 3. Управлению государственного надзора и контроля (А. М. Кузьмину), ФГУП «ВНИИМС» (А. Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

(--------------------------------Ч

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036E1B07EOFB80EA11890DBCB6D090

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 06.11.2019 до 06.11.2020

Масс-спектрометры с индуктивно связанной плазмой моделей 7900 ICP-MS и 8800 Triple Quad (далее по тексту - масс-спектрометры) предназначены для измерения элементного и изотопного состава в различных веществах и металлах.

Принцип действия масс-спектрометров основан на определении положительно заряженных ионов, образовавшихся в процессе ионизации изотопов элементов в аргоновой индуктивно связанной плазме, возбуждаемой высокочастотным электромагнитным полем.

Управляемые и контролируемые компьютером масс-спектрометры состоят источника ионов - блока индуктивно связанной плазмы, системы ионных линз, вакуумной системы, квадрупольного масс-фильтра и детектора ионов.

Источник ионов масс-спектрометров состоит из радиочастотного генератора с базовой частотой 27,12 МГц, узла ввода образца, который включает в себя горелку, распылительную камеру, распылитель и перистальтический насос. Оптимальное положение плазменной горелки автоматически настраивается компьютерной системой управления.

Исследуемый образец с помощью перистальтического насоса подается в распылитель и затем в виде аэрозоля транспортируется потоком аргона в плазму. Под действием высокой температуры вещества, содержащиеся в образце, испаряются, распадаются на атомы и ионизируются. Ионы отделяются от фотонов и нейтральных частиц путем изменения траектории их движения на 90 градусов в линзе-дефлекторе и после прохождения системы ионной оптики попадают в квадрупольный масс-фильтр. В масс-фильтре осуществляется разделение ионов в соответствии с отношением массы к заряду. Регистрация ионов осуществляется с помощью высокочувствительного электронного умножителя имеющего высокую линейность в рабочем диапазоне концентраций.

Модели 7900 ICP-MS выпускаются с одним фильтром (Single Quad). Модель 8800 Triple Quad построена по принципу тандемной масс-спектрометрии и содержит три последовательно установленных масс-фильтра, что позволяет использовать режим МС/МС.

Общий вид масс-спектрометров и место нанесения знака поверки приведены на рисунках 1 и 2.

Пломбирование масс-спектрометров не предусмотрено.

Лист № 2

Всего листов 6

Место нанесения

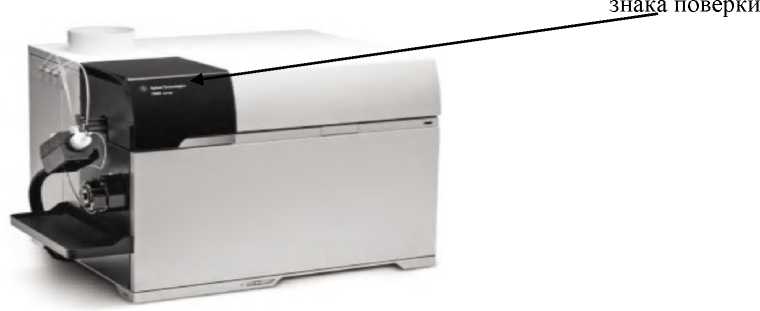

Рисунок 1 - Общий вид масс-спектрометра с индуктивно-связанной плазмой модели 7900 ICP-MS

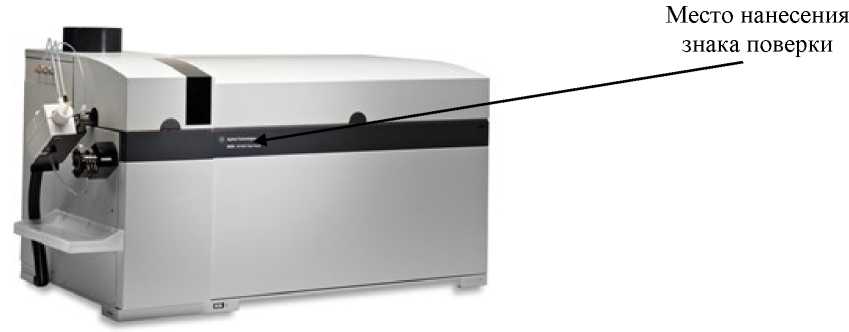

Рисунок 2 - Общий вид масс-спектрометра с индуктивно-связанной плазмой 8800 Triple Quad

Масс-спектрометры оснащены автономным программным обеспечением (далее по тексту - ПО), которое управляет работой прибора и собирает, отображает, обрабатывает и хранит полученные данные. Для компьютеров с Win 7 32-бит используется ПО, указанное в таблице 1, а с Win 7 64-бит - указанное в таблице 2.

Все ПО является метрологически значимым и выполняет следующие функции:

- сбор и обработка данных, поступающих с детектора масс-спектрометра;

- обсчет результатов измерений;

- сохранение результатов измерений на жестком диске персонального компьютера;

- управление процедурой измерений;

- создание отсчетов по результатам измерений.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения MassHunter Workstation

Software for ICP-MS

Продолжение таблицы 1

Таблица 2 - Идентификационные данные программного обеспечения MassHunter 4.Х**

Workstation Software for ICP-MS

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

Продолжение таблицы 4

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на левую панель корпуса масс-спектрометра в виде наклейки.

Таблица 5 - Комплектность средства измерений

осуществляется по документу МП 242-1665-2013 (с изменением № 1) «Масс-спектрометры с индуктивно связанной плазмой моделей 7900 ICP-MS и 8800 Triple Quad. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 25.01.2017 г.

Основные средства поверки:

- стандартные образцы водных растворов ионов висмута (ГСО 8463-2003), стронция (ГСО 7783-2000) и лития (ГСО 7780-2000).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.

Знак поверки наносится на лицевую панель масс-спектрометров (место нанесения указано на рисунках 1 и 2).

Лист № 5 Всего листов 6 Сведения о методиках (методах) измерений приведены в эксплуатационном документе; при использования в сфера государственного регулирования обеспечения единства измерений масс-спектрометры применяются в соответствии с аттестованными методиками (методами) измерений.

Нормативные и технические документы, устанавливающие требования к масс-спектрометрам с индуктивно-связанной плазмой моделей 7900 ICP-MS и 8800 Triple Quad

ГОСТ 15624-75 Масс-спектрометры. Термины и определения Техническая документация фирмы «Agilent Technologies», Япония

Фирма «Agilent Technologies», Япония

Адрес: 9-1, Takakura-Cho, Hachioji-Shi, Tokyo 192-8510, Japan

Телефон: 0120-477-111 Факс: 0120-56-5154

Web-сайт: www.agilent.com

E-mail: japan@agilent.com

Фирма «Agilent Technologies Singapore Pte. Ltd», Сингапур Адрес: 1 Yishun Avenue 7, Singapore 768923

Телефон: (65) 6215 8045 Факс: (65) 6754 0574

Web-сайт: www.agilent.com E-mail: vps-customerservice@agilent.com

Общество с ограниченной ответственностью «Аджилент Текнолоджиз» (ООО «Аджилент Текнолоджиз»)

ИНН 7705304064 Адрес: 115054, г. Москва, Космодамианская набережная, д. 52, стр. 1 Телефон: +7 (495) 664-73-00

Факс: +7 (495) 664-73-01

Web-сайт: www.agilent.com

E-mail: moscow_reception.russia@agilent.com

Лист № 6 Всего листов 6 Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19 Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14 Web сайт: http://www.vniim.ru

E-mail: info@vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.

В части вносимых изменений:
