МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

23 января 2020 г.                                            _№   72

Москва

О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 57924/1 «Счетчики жидкости СЖ» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями АО «Промприбор» от 28 ноября 2019 г. № 7342-303/1953 и от 03 декабря 2019 г. № 7342-303/1971, № 7342-303/1972, приказываю:

• 1. Внести изменения в описание типа на счетчики жидкости СЖ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под регистрационным номером 59916-15, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.

• 2. Продлить срок действия свидетельства об утверждении типа № 57924/1 «Счётчики жидкости СЖ» на последующие 5 лет.

• 3. Переоформить свидетельство об утверждении типа № 57924/1 «Счётчики жидкости СЖ», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 59916-15, в связи с переименованием изготовителя с ОАО «ПРОМПРИБОР», г. Ливны, Орловская обл. на АО «Промприбор», г. Ливны, Орловская обл.

• 4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии

с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Л"                             \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036E1B07EOFBSOEA118900BCB6D090 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 06.11.2019 до 06.11.2020

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счётчики жидкости СЖ (далее - счётчик) предназначены для измерений объема жидкостей с вязкостью от 0,55 до 300 мм^{1 2}/с и передачи результатов измерений во внешние измерительные системы (ИС).

Поток жидкости поступает в корпус первичного измерительного преобразователя (ПИП) счётчика, попадает в измерительную камеру, внутри которой установлен измерительный механизм, формирующий измерительный сигнал, пропорциональный объему жидкости, и покидает измерительную камеру ПИП. Измерительный сигнал от ПИП передается на вторичный прибор (ВП) счётчика, который преобразует измерительный сигнал в значения объема жидкости, отображает^ результаты измерения на шкале или индикаторном устройстве ВП и передает результаты измерений в ИС.

Детали счётчиков изготовлены с корозионно-устойчивым покрытием или из корозионно-устойчивых материалов. Детали счётчиков, соприкасающиеся с жидкостью, изготовлены из материалов, не снижающих качество жидкости, стойких к ее воздействию в пределах рабочего диапазона температур.

В зависимости от конструкции ПИП изготавливаются следующие модели счётчиков:

• - Счётчики жидкости СЖ-ППО - счётчики с ПИП вытеснительного типа с овальными шестернями (далее - ППО);

• - Счётчики жидкости СЖ-ППВ - счётчики с ПИП вытеснительного типа с винтовыми роторами (далее - ППВ);

• - Счётчики жидкости СЖ-ППТ - счётчики с турбинным ПИП (далее - ППТ).

В качестве ВП применяются:

• - механическое отсчетное устройство (далее - СУ);

• - механическое отсчетное устройство, укомплектованное импульсным выходом (сухой контакт) (далее - СУ+УСС);

• - контроллер КУП с устройством съёма сигнала (далее - КУП+УСС);

• - датчик индукционный ДИ-О-5 (далее - ДИ-О-5);

• - датчик индукционный ЛУЧ-01 (далее - ЛУЧ-01);

• - датчик индукционный ЛУЧ-02 (далее - ЛУЧ-02);

• - датчик индукционный ЛУЧ-03 (далее - ЛУЧ-03);

• - датчик индукционный ЛУЧ-04 (далее - ЛУЧ-04);

Дополнительно счетчики²^ могут комплектоваться контроллером КУП (далее - КУП).

Общий вид счётчиков показаны на рисунках 1-10. Общий вид КУП показан на рисунке 11.

Конструкция турбинных ПИП, за счет сварных соединений обеспечивает ограничение доступа к внутренним элементам, влияющих на метрологические характеристики, без необходимости пломбирования.

Схемы пломбировки счётчиков показаны на рисунках 12-19. Схема пломбировки КУП показана на рисунке 20.

Рисунок 2 - Общий вид счётчиков жидкости СЖ-ППО с ВП ДИ-О-5

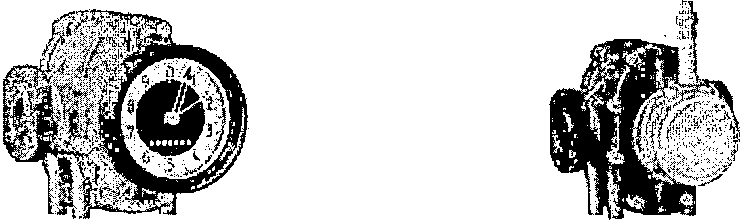

Рисунок 1 - Общий вид счётчиков жидкости СЖ-ППО с ВП СУ

Рисунок 4 - Общий вид счётчиков жидкости СЖ-ППВ с ВП КУП+Усс

Рисунок 3 - Общий вид счётчиков жидкости СЖ-ППО с ВП ЛУЧ-03 и ЛУЧ-04

Рисунок 5 - Общий вид счётчиков жидкости СЖ-ППВ с ВП СУ

Рисунок 6 - Общий вид счётчиков жидкости СЖ-ППВ с ВП ДИ-О-5

Рисунок 7 - Общий вид счётчиков жидкости СЖ-ППВ с ВП ЛУЧ-03 и ЛУЧ-04

Рисунок 8 - Общий вид счётчиков жидкости СЖ-ППО с ВП КУП+УСС

Рисунок 9 - Общий вид счётчиков жидкости Рисунок 10 - Общий вид счётчиков жидкости

СЖ-ППТ с ВП ДИ-О-5              СЖ-ППТ с ВП ЛУЧ-01 и ЛУЧ-02

Рисунок 11 - Общий вид контроллера КУП

Пломба изготовителя

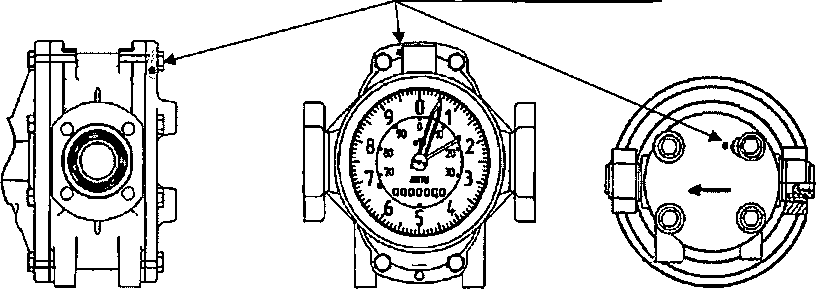

Рисунок 12 - Схемы пломбировки ППО

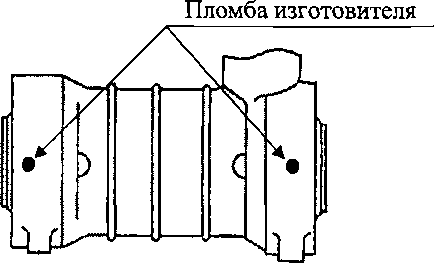

Рисунок 13 - Схема пломбировки ППВ

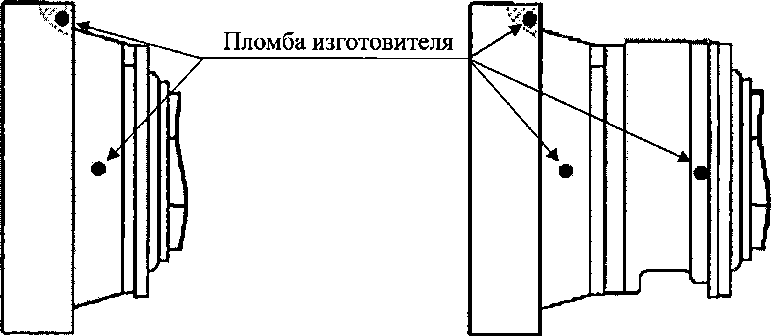

Рисунок 14 - Схема пломбировки ВП СУ Рисунок 15 - Схема пломбировки ВП СУ+УСС

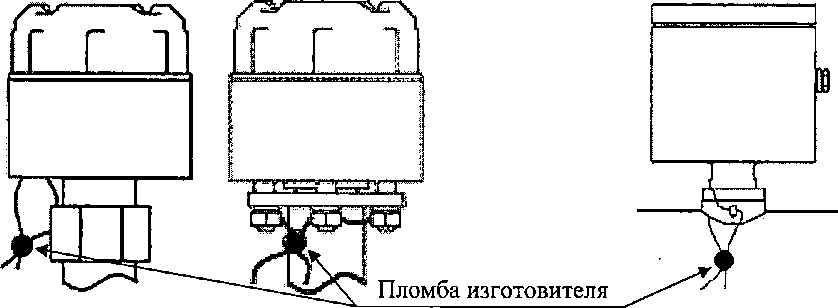

Рисунок 16 - Схемы пломбировки ВП ДИ-О-5 ^{Рисунок 17} “ Схема пломбировки ВП ЛУЧ-01

и ЛУЧ-02

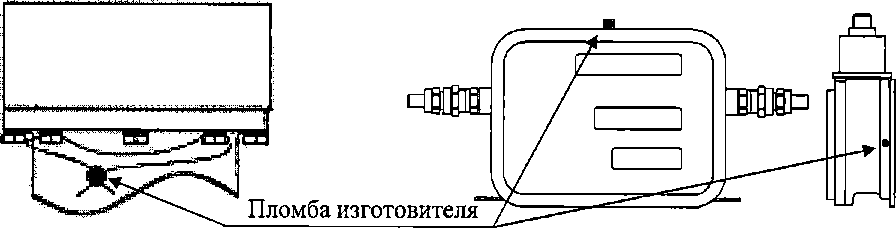

Рисунок 18 - Схема пломбировки ВП ЛУЧ-03     Рисунок 19 - Схема пломбировки ВП

и ЛУЧ-04                          КУП+УСС

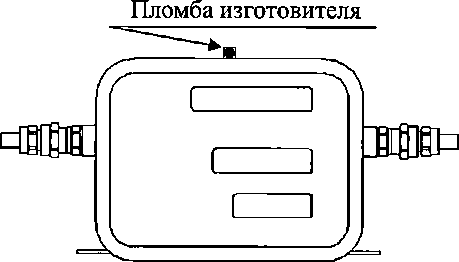

Рисунок 20 - Схема пломбировки КУП

Счётчики³^ имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в памяти вторичного прибора при изготовлении, в процессе эксплуатации данное ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.

ПО предназначено для: сбора, преобразования, обработки, измерительной информации об объеме жидкости, отображения на индикаторном устройстве⁴), и передачи результатов измерения объема жидкости в ИС⁵).

Идентификационные данные ПО приведены в таблицах 1-4.

Таблица 1 - Идентификационные данные ПО для счётчиков с ВП ДИ-О-5

Таблица 2 - Идентификационные данные ПО для счётчиков с ВП ЛУЧ-01 или ЛУЧ-02

Таблица 3 - Идентификационные данные ПО для счётчиков с ВП ЛУЧ-03 или ЛУЧ-04

Таблица 4 - Идентификационные данные ПО для счётчиков с ВП КУП+УСС или укомплектованных КУП

Конструкция счётчиков исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - средний.

Таблица 5 - Нижний предел измерений объема жидкости, порог чувствительности, диапазоны объемного расхода жидкости и пределы допускаемой относительной погрешности измерений объема жидкости

Таблица 5а- Основные технические характеристики

Продолжение таблицы 5а

Таблица 6 - Цена деления, ёмкость шкал

Таблица 7 - Цена единицы младшего

ёмкость

Таблица 7а- Основные технические характеристики

Таблица 8 - Габаритные, присоединительные размеры⁶^ и масса

Таблица 8а - Габаритные размеры, масса, степень защиты и средний срок службы

наносится на лицевую панель счётчиков методом фотолитографии или другим способом, не ухудшающим качество, на титульном листе в левом верхнем углу руководства по эксплуатации типографским способом.

Таблица 9 - Комплектность средства измерений

осуществляется по документу 802.00.00.00 МП «ГСИ. Счётчики жидкости СЖ. Методика поверки» с изменением №1, утвержденному ЗАО КИП «МЦЭ» 16.07.2019 г.

Основные средства поверки:

- рабочие эталоны единиц объемного расхода жидкости 1-го и 2-го разрядов из части 2 ГПС по приказу Росстандарта от 07.02.2018 №256, установки поверочные с расходомерами, с диапазоном измерений объемного расхода от 0,001 до 600 м³/ч, с пределами допускаемой основной погрешности измерений объемного расхода жидкости не более ±0,04 %; ±0,08 %; ±0,1 %; ±0,15 %; ±0,25 %;

• - вторичные эталоны и рабочие эталоны единиц объема жидкости 1-го и 2-го разрядов из части 2 ГПС по приказу Госстандарта от 07.02.2018 №256, установки поверочные с мерниками, с номинальными значениями объема 10, 50, 100, 500, 1000, 2000, 5100 дм³, с пределами допускаемой основной погрешности измерений объема жидкости ±0,05 %; ±0,08 %; ±0,1%; ±0,15%; ±0,25%;

• - вторичные эталоны и рабочие эталоны единиц массы жидкости 1-го и 2-го разрядов из части 2 ГПС по приказу Госстандарта от 07.02.2018 № 256, установки поверочные с весовым устройством, с номинальными значениями массы 50, 100, 500, 1000, 2000 кг, с пределами допускаемой основной погрешности измерений массы жидкости ±0,04%; ±0,08%; ±0,1%; ±0,15 %; ±0,25 %;

• - ареометр по ГОСТ 18481-81, с ценой деления 0,5 кг/м³;

• - анализатор плотности жидкости серии DMA 4100, регистрационный номер 39787-08, с диапазоном измерений плотности от 0 до 2000 кг/м³ и пределами допускаемой абсолютной погрешности измерений плотности ±0,1 кг/м³.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и/или паспорт счетчика.

приведены в эксплуатационном документе.

Приказ Госстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ТУ 4213-260-05806720-2014 Счётчики жидкости СЖ. Технические условия

Акционерное общество «ПГОМПГИБОГ» (АО «ПГОМПГИБОГ»)

Адрес: 303852, Орловская обл., г. Ливны, ул. Индустриальная, 2п

ИНН: 5702000191

Телефон: +7 (48677) 7-77-20, 7-77-30, 7-77-37, 7-77-90

Телефон/факс: +7 (48677) 7-77-57

E-mail: sales@prompribor.ru

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие

«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8

Телефон/факс: +7 (495) 491-78-12

E-mail: sittek@mail.ru

Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311313

Заместитель

Гуководителя Федерального агентства по техническому регулированию и метрологии

¹

⁰ Кроме счётчиков с ВП - датчик индукционный ДИ-О-5.

²

Кроме счётчиков с ВП КУП+УСС.

³

• ³) Только для счётчиков с ВП: ДИ-О-5, ЛУЧ-01, ЛУЧ-02, ЛУЧ-03, ЛУЧ-04, КУП+УСС и счётчиков укомплектованных КУП.

⁴

Только для счётчиков с ВП: ЛУЧ-01, ЛУЧ-02, ЛУЧ-03, ЛУЧ-04, КУП+УСС и счётчиков укомплектованных КУП.

⁵

Только для счётчиков с ВП: ЛУЧ-01, ЛУЧ-02, ЛУЧ-03, ЛУЧ-04, КУП+УСС и счётчиков укомплектованных КУП.

⁶

Присоединительные размеры, определяются при заказе у изготовителя.
