ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители сопротивления заземления ИС-10 и ИС-10/1
Назначение средства измеренийИзмерители сопротивления заземления ИС-10 и ИС-10/1 (далее - измерители) предназначены для измерений сопротивлений элементов заземления, металлосоединений, непрерывности защитных проводников и измерений с автоматическим вычислением удельного сопротивления грунта и применяются, в том числе, в области обороны и безопасности государства.
С применением клещей (при наличии в составе измерителя) измерители без разрыва цепи измеряют переменный ток и процентное распределение токов в многоэлементной системе заземления.
Описание средства измеренийКонструктивно измеритель выполнен как одноблочная конструкция. Все узлы размещены в переносном корпусе из ударопрочной пластмассы. Кнопки управления, дисплей и входные гнезда размещены на лицевой панели. Питание измерителей автономное - от встроенного аккумулятора или пяти элементов типоразмера АА. Подзарядка аккумулятора производится от входящего в комплект внешнего сетевого адаптера.
Принцип действия измерителей основан на формировании измерительного стабилизированного импульсного тока переменной полярности (меандр) частотой 128 Гц c амплитудным значением силы тока не более 260 мА и максимальным амплитудным значением выходного напряжения без нагрузки не более 42 В. Падение напряжения в измеряемой цепи при стабилизированном токе пропорционально её сопротивлению. Это напряжение фильтруется и поступает на входной усилитель, в котором происходит его усиление и преобразование в сигнал напряжения постоянного тока. Далее этот сигнал поступает в процессор, в котором происходит его измерение, а результат измерения в удобной для восприятия форме выводится на индикатор. Единицы измерений определяются автоматически.
Измерители выпускаются в двух исполнениях ИС-10 и ИС-10/1. Измерители ИС-10/1 имеют возможность измерять сопротивления единичного заземлителя без его отсоединения от многоэлементной системы заземления.

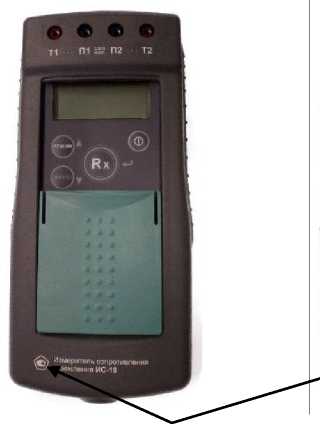

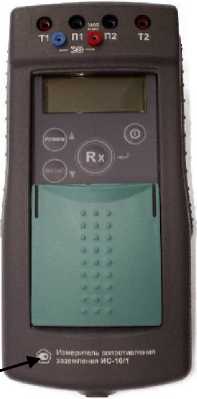

Внешний вид измерителей с указанием мест нанесения знака утверждения типа, знака поверки и защиты от несанкционированного доступа в виде пломбировки корпуса приведен на рисунках 1,2.
Места нанесения знака утверждения типа
Рисунок 1 Внешний вид измерителей ИС-10 и ИС-10/1
Место нанесения
знака поверки

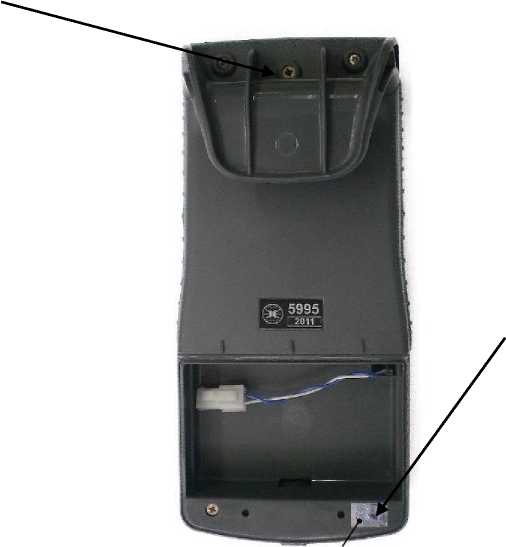

Место пломбировки
Рисунок 2
Встроенное программное обеспечение (ПО) (микропрограмма) реализовано аппаратно и является метрологически значимым. Вклад ПО в суммарную погрешность измерителей незначителен, так как определяется погрешностью дискретизации (погрешностью АЦП), являющейся ничтожно малой по сравнению с иными погрешностями измерителей. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) измерителей предприятием-изготовителем и недоступна для потребителя.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение | |
|
Встроенное для ИС-10 |
Встроенное для ИС-10/1 | |
|
Идентификационное | ||
|
наименование ПО |
Микропрограмма | |
|
Номер версии (идентификационный номер) ПО |
2.0 |
1.0 |
|
Цифровой идентификатор ПО |
8AF48A66DBC012C7F2DD |
35AA219C056809188D8A4C76 |
|
E56EFA35758A |
E4FE01E8 | |
|
Алгоритм вычисления цифрового идентификатора ПО |
md5 | |
Метрологически значимая часть ПО измерителей и измеренные данные достаточно защищены и не требуют специальных средств защиты от преднамеренных изменений. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «Высокий» по Р 50.2.077-2014.
Метрологические и технические характеристикиМетрологические и технические характеристики измерителей приведены в таблице 2.
Таблица 2
|
Наименование параметра или характеристики |
Значение характеристики | ||
|
Диапазоны измерений электрического сопротивления |
от 1 до 999 мОм от 0,01 до 9,99 Ом от 0,1 до 99,9 Ом от 1 до 999 Ом от 0,01 до 9,99 кОм | ||
|
Допускаемые значения электрического сопротивления в цепях подключения:
|
токовых |
потенциальных | |
|
30 Ом |
20 кОм | ||
|
1 кОм | |||
|
10 кОм | |||
|
3 кОм | |||
|
Пределы допускаемой основной погрешности измерений электрического сопротивления для четырехпроводного метода измерений, (%+е.м.р.) |
±(3 + 3) | ||
|
Максимальное амплитудное напряжение помехи для диапазонов измерений электрического сопротивления, В, не более |
от 1 до 999 мОм |
12 | |
|
от 1,00 Ом до 6,00 кОм |
24 | ||
|
от 6,01 до 9,99 кОм |
не нормируется | ||
|
Допускаемые значения электрического сопротивления в цепях подключения с использованием измерительных клещей (только для ИС-10/1) в диапазонах, не более: - для диапазона измерений от 1 до 999 мОм, не более |
токовых |
потенциальных | |
|
30 Ом |
20 кОм | ||
|
Наименование параметра или характеристики |
Значение характеристики | |
|
1 кОм | |
|
Пределы допускаемой основной погрешности измерений электрического сопротивления для четырехпроводного метода измерений с использованием измерительных клещей (только для ИС-10/1), % |
±(8 + Rед/2Rобщ), где Rед - измеренное сопротивление единичного заземлителя, Rобщ - общее сопротивление системы заземления | |
|
Диапазон измерений амплитудного значения синусоидального напряжения переменного тока частотой 50 Гц, В |
от 1 до 300 | |
|
Пределы допускаемой основной погрешности измерений амплитудного значения синусоидального напряжения переменного тока частотой 50 Гц, (%+е.м.р.) |
±(5 + 3) | |
|
Диапазон измерений синусоидального переменного тока частотой 50 Гц с применением измерительных клещей (при наличии в составе измерителя), мА |
от 1 до 250 | |
|
Пределы допускаемой основной погрешности измерений синусоидального переменного тока частотой 50 Гц с применением измерительных клещей (при наличии в составе измерителя), (%+е.м.р.) |
±(5 + 3) | |
|
Пределы допускаемой дополнительной погрешности измерений электрического сопротивления для четырехпроводного метода измерений, вызванной изменением температуры в рабочем диапазоне, (%+е.м.р.) |
±(3 + 3) | |
|
Пределы допускаемой дополнительной погрешности измерений электрического сопротивления для четырехпроводного метода измерений с использованием измерительных клещей (только для ИС-10/1), вызванной изменением температуры в рабочем диапазоне, % |
±(8 + Rед/2Rобщ), где Rед - измеренное сопротивление единичного заземлителя, Rобщ - общее сопротивление системы заземления | |
|
Пределы допускаемой дополнительной погрешности измерений амплитудного значения синусоидального напряжения переменного тока частотой 50 Гц, вызванной изменением температуры в рабочем диапазоне, (%+е.м.р.) |
±(5 + 3) | |
|
Пределы допускаемой дополнительной погрешности измерений синусоидального переменного тока частотой 50 Гц с применением измерительных клещей (при наличии в составе измерителя), вызванной изменением температуры в рабочем диапазоне, (%+е.м.р.) |
±(5 + 3) | |
|
Пределы допускаемой дополнительной погрешности измерений электрического сопротивления для четырехпроводного метода измерений, вызванной изменением относительной влажности окружающего воздуха в рабочем диапазоне, (%+е.м.р.) |
±(3 + 3) | |
|
Пределы допускаемой дополнительной погрешности измерений электрического сопротивления для четырехпроводного метода измерений с использованием измерительных клещей (только для |
±(8 + Rед/2Rобщ), где Rед - измеренное сопротивление еди- | |
|
Наименование параметра или характеристики |
Значение характеристики |
|
ИС-10/1), вызванной изменением относительной влажности окружающего воздуха в рабочем диапазоне, % |
ничного заземлителя, Rобщ - общее сопротивление системы заземления |
|
Пределы допускаемой дополнительной погрешности измерений амплитудного значения синусоидального напряжения переменного тока частотой 50 Гц, вызванной изменением относительной влажности окружающего воздуха в рабочем диапазоне, (%+е.м.р.) |
±(5 + 3) |
|
Пределы допускаемой дополнительной погрешности измерений синусоидального переменного тока частотой 50 Гц с применением измерительных клещей (при наличии в составе измерителя), вызванной изменением относительной влажности окружающего воздуха в рабочем диапазоне, (%+е.м.р.) |
±(5 + 3) |
|
Пределы допускаемой дополнительной погрешности измерений электрического сопротивления для четырехпроводного метода измерений, вызванной воздействием помех, (%+е.м.р.) |
±(3 + 3) |
|
Пределы допускаемой дополнительной погрешности измерений электрического сопротивления для четырехпроводного метода измерений с использованием измерительных клещей (только для ИС-10/1), вызванной воздействием помех, % |
±(8 + Rед/2Rобщ), где Rед - измеренное сопротивление единичного заземлителя, Rобщ - общее сопротивление системы заземления |
|
Пределы допускаемой дополнительной погрешности измерений амплитудного значения синусоидального напряжения переменного тока частотой 50 Гц, вызванной воздействием помех, (%+е.м.р.) |
±(5 + 3) |
|
Пределы допускаемой дополнительной погрешности измерений синусоидального переменного тока частотой 50 Гц с применением измерительных клещей (при наличии в составе измерителя), вызванной воздействием помех, (%+е.м.р.) |
±(5 + 3) |
|
Напряжение питания от источника постоянного тока (встроенный аккумулятор, элементы АА), В |
от 5,2 до 7,5 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
80х120х250 |
|
Масса, кг, не более |
0,8 |
|
Рабочие условия эксплуатации:
|
от минус 15 до плюс 50 90 от 84 до 106 кПа (от 630 до 795 мм рт. ст.) |
|
Потребляемая мощность, Вт, не более |
12 |
|
Электрическая прочность изоляции при воздействии испытательного напряжения, кВ, не менее |
1,5 |
|
Сопротивление изоляции, МОм, не менее |
20 |
наносится на лицевую панель измерителя графическим способом и на титульный лист руководства по эксплуатации типографским способом.
Лист № 6 Всего листов 7 Комплектность средства измерений
Комплект поставки измерителей приведен в таблице 3.
Таблица 3
|
Наименование |
Количество |
|
Измеритель сопротивления заземления ИС - 10 (ИС-10/1) - по заказу |
1 |
|
Руководство по эксплуатации РЛПА.411212.001РЭ |
1 |
|
Блок питания БПН-А 12-0,5 |
1 |
|
Струбцина РЛПА.301532.001 |
1 |
|
Ручка РЛПА.715311.004 |
1 |
|
Зажим типа «крокодил» |
2 |
|
Сумка для переноски |
1 |
|
Упаковка транспортная |
1 |
|
Комплект кабелей в составе: | |
|
кабель РЛПА.685551.002 - измерительный, красный, длиной 1,5 м |
1 |
|
кабель РЛПА.685551.002-03 - измерительный, синий, длиной 1,5 м |
1 |
|
кабель на катушке РАПМ.685442.003 - красный, длиной 40 м |
1 |
|
кабель на катушке РАПМ.685442.003-01 - синий, длиной 40 м |
1 |
|
Батарейный отсек РАПМ.436244.003-01 |
1 |
|
Штырь заземления РЛПА.305177.004 - длина 1 м* |
4 |
|
Клещи измерительные КТИ-10 РЛПА.418114.001 или |
1 |
|
РЛПА.418114.002 (для измерителя ИС-10) * | |
|
Клещи измерительные КТИ-10/1 РАПМ.418114.003 (для прибора ИС-10/1) |
1 |
|
* - поставляется при отдельном заказе | |
осуществляется по разделу 6 «Поверка» руководства по эксплуатации РЛПА.411212.001РЭ, утвержденному руководителем ГЦИ СИ ФГУ «32 ГНИИИ Минобороны России» 04.05.2011 и входящего в комплект поставки.
Основные средства поверки:
- магазин электрического сопротивления Р4834 (2 шт.) (Регистрационный номер 1136290), диапазон воспроизведения от 0,01 Ом до 100 кОм, кл.т. 0,02;
- магазин электрического сопротивления Р4830/1 (Регистрационный номер 11326-88), диапазон воспроизведения от 0,01 до 12222,1 Ом, кл.т. 0,05;
- установка для поверки амперметров и вольтметров на постоянном и переменном токе У300 (Регистрационный номер 2721-71), предел воспроизведения напряжения постоянного и переменного тока до 1000 В;
- мультиметр В7-64/1 (Регистрационный номер 16688-97), предел измерений напряжений до 1250 В, пределы допускаемой относительной погрешности измерений ±0,005 %;
- мультиметр В7-61 (Регистрационный номер 14539-95), диапазон измерений силы тока до 10 А, пределы допускаемой относительной погрешности измерений силы тока ±1,5 %.
Знак поверки наносится на корпус измерителя и в свидетельство о поверке в виде оттиска клейма.
Сведения о методиках (методах) измеренийРЛПА.411212.001РЭ «Измерители сопротивления заземления ИС-10 и ИС-10/1. Руководство по эксплуатации».
Лист № 7 Всего листов 7 Нормативные и технические документы, устанавливающие требования к измерителям сопротивления заземления ИС-10 и ИС-10/1
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. №146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления».
ГОСТ Р 8.767-2011 «ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот от 1-10-1 до 1406 Гц».
ГОСТ Р 8.648-2015 «ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения в диапазоне до 1000 В в диапазоне частот от 1-10-2 до 2409 Гц».
РЛПА.411212.001ТУ. «Измерители сопротивления заземления ИС-10 и ИС-10/1. Технические условия».
ИзготовительАкционерное общество «Научно-производственная фирма «Радио-Сервис» (АО «НПФ «Радио-Сервис»).
Юридический адрес: 426000, г. Ижевск, ул. Пушкинская, д. 268. Почтовый адрес: 426000, г. Ижевск, а/я 10047.
Телефон (3412) 43-91-44, факс. (3412) 43-92-63.
E-mail: Gffice@radio-service.ru. Интернет: www.radio-service.ru
Испытательный центрФедеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации
Адрес: 141006, Московская область, г. Мытищи, ул. Комарова, д. 13
Телефон: +7 495 583-99-23; факс: +7 495 583-99-48
Аттестат аккредитации ФГБУ «ГНМЦ» Минобороны России по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311314 от 31.08.2015
