№1090 от 15.08.2016
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 1320
О внесении изменений в описание типа, продлении и переоформлении свидетельства об утверждении типа средства измерений № 43598 "Весы автомобильные тензометрические ВАТ"
МИНИСТОСТОО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ МДКРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Роостандарт)
ПРИКАЗ15 августа 2016 г.
—_________ №
Москва
О внесении изменений в описание типа, продлении и переоформлении свидетельства об утверждении типа средства измерений № 43598 «Весы автомобильные тензометрические ВАТ»
1090
типа
г.
970,
16 г.
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии ■государственной услуги по утверждению типа стандартных образцов или средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федераций от 25 июня 2013 г. № зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940 (далее - Административный регламент) и в связи с обращениями ООО «НАИС» от 18 мая 2016 г. № 326, от 24 июня 20 № 419 приказываю:
-
1. Внести изменения в описание типа на весы автомобильные тензометрические ВАТ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрацион номера 47527-11, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 43598 «Весы автомобильные тензометрические ВАТ», зарегистрированное в Федеральном информационном фонде по обеспечению единства, измерений за номером 47527-11, в связи с внесением изменений в методику поверки.
-
3. Продлить срок действия свидетельства об утверждении типа средств тензометрические ВАТ»
ного
измерений № 43598. «Весы автомобильные
на последующие 5 лет.
4. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) оформление выдачу
обеспечить в соответствии с Административным регламентом свидетельства с описанием типа средства измерений и юридическому лицу или индивидуальному предприми?
его
Заместитель Руководителя
остав
собой.
С.С.Голубев
5. Контроль за исполнением настоящего пр г Подлинник электронного документа, подписание
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы автомобильные тензометрические ВАТНазначение средства измерений измерения массы груза, перевозимого автомобильным транспортом.
Весы автомобильные тензометрические ВАТ (далее - весы) предназначен
ы для
Описание средства измерений
В состав каждой модификации весов семейства 1 (с аналоговыми датчиками) и семейства 2 (с цифровыми датчиками) входит:
грузоприемное устройство (ГПУ) модульной конструкции, которое включает в себя от одной до четырех грузоприемных платформ (рисунок 1);
весоизмерительное устройство, включающего в себя от 4 до 12 весоизмерительных датчиков (рисунок 1);
Рисунок 1 - Фотография весов автомобильных тензометрических ВАТ
ГПУ служит для принятия нагрузки. Грузоприемная платформа устанавливается на весоизмерительные датчики, которые базируются на недеформируемом основании.
Смещение ГПУ в горизонтальной плоскости при въезде взвешив автотранспорта ограничивается регулируемыми упорами - продольными и попере1 отбойниками (представлены на рисунке 1).
Весоизмерительное устройство, в зависимости от модификации весов, состоит из одного из следующих комплектов весоизмерительных датчиков:
-
- комплекта датчиков весоизмерительных тензорезисторных С16А (Госрее* 60480-15), фирмы «Hottinger Baldwin Messtechnik Gmbh», Германия, в которых деформация упругих элементов под действием силы тяжести взвешиваемого груза преобразуется в аналоговый электрический сигнал, пропорциональный массе;
-
- комплекта датчиков весоизмерительных тензорезисторных С16А (Госрее < 60480-15), фирмы «Hottinger Baldwin Messtechnik Gmbh», Германия, (вид взрывоз; OExiaIICT4/T6X) для работы во взрывоопасных зонах классов 1 и 2;
-
- комплекта датчиков весоизмерительных тензорезисторных C16i (Госрее 60480-15), фирмы «Hottinger Baldwin Messtechnik Gmbh», Германия, в которых деформация упругих элементов под действием силы тяжести взвешиваемого груза преобразуется в цифровой кодированный электрический сигнал, пропорционально массе. Весоизмерительные датчики встраиваются в узлы встройки.
Соединительные коробки располагаются в приборных отсеках грузоприемного устройства. Блоки согласования служат для суммирования и коммутации аналоговых сигналов весоизмерительных датчиков. Клеммные коробки служат для подклю цифровых весоизмерительных датчиков к линии связи. Терминал или индикатор размещается в помещении, обеспечивающем рабочий диапазон температур, указанный на конкретный прибор в эксплуатационной документации.
Весы семейства 1 конструктивно состоят из грузоприемного устройства и индикатора ВТ-008. Грузоприемное устройство включает в себя одну или несколько грузоприемных платформ и весоизмерительное устройство. Весоизмерительное устройство представляет собой комплект датчиков весоизмерительных тензорезисторных С16А (аналоговых).
Весы семейства 2 конструктивно состоят из грузоприемного устройства и термиь ВТ - 009. Грузоприемное устройство включает в себя одну или несколько грузоприем] платформ и весоизмерительное устройство. Весоизмерительное устройство представляет собой комплект датчиков весоизмерительных тензорезисторных С16i (цифровых).
При использовании в весах датчиков весоизмерительных тензорезисторных типа С16i с помощью встроенного в датчик аналого-цифрового преобразователя аналоговый электрический сигнал преобразуется в дискретный. Далее дискретный сигнал поступает в терминал ВТ-009.
Весы могут быть оснащены последовательными интерфейсами RS-232, RS-485 для связи с внешними электронными устройствами (например, ЭВМ, принтеры, электронные регистрирующие устройства, дублирующее табло). Весы оснащены устройством первоначальной установки нуля и устройством слежения за нулем.
аемого чными
стр №
стр № 1<НЦИТЫ Г
:тр №
чения весов
[нала
1НЫХ
Весы семейства 1 выпускаются в 69 модификациях, отличающиеся максимальной нагрузкой, поверочным делением и действительной ценой деления, количеством грузоприёмных платформ, габаритными размерами.
Весы семейства 2 выпускаются в 52 модификациях, отличающиеся максимальной нагрузкой, поверочным делением и действительной ценой деления, количеством грузоприёмных платформ, габаритными размерами.
Пример записи модификаций весов из семейства 1 и 2 в других документах и при заказе: Весы автомобильные тензометрические BAT-X-Y-Z-T-M-Ц-В-С (исполнение 1), где:
ВАТ - тип весов;
X - максимальная нагрузка, т;
Y - длина грузоприёмного устройства, м;
Z - ширина грузоприёмного устройства, м;
Т - количество грузоприёмных платформ;
М - модернизированные весы (реконструированные);
Исполнение 1 - весы во взрывозащищённом исполнении;
Ц - цифровые весы (указание на семейство 2);
В - весы с врезным способом установки, устанавливается на уровне дорожного полотна;
С - весы сборной конструкции, в случае, если в обозначении модификации нет указания
на сборную конструкцию, конструкцию считать цельнометаллической

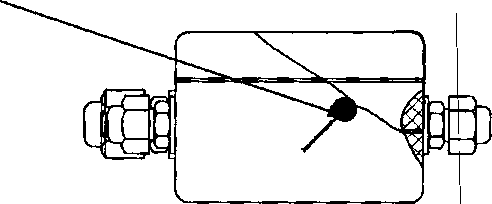

Место нанесения свинцовой пломбы

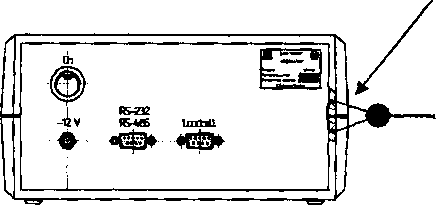

Рисунок 3 - Схема пломбировки индикатора
Программное обеспечение
Программное обеспечение (ПО) индикатора ВТ-008 реализовано аппаратно и является встроенным и метрологически значимым.
Для ПО индикатора ВТ-008 по алгоритму CRC-16 подсчитывается контрольная сумма, которая Идентификационный номер и контрольную сумму ПО можно увидеть на дисплее индикатора ВТ-008 выбрав в главном меню пункт «Состояние индикатора».
мбы,
Защита ПО индикатора ВТ-008 реализуется также посредством электронной плс которая позволяет просмотреть количество попыток программирования и дату последнего программирования установок, непосредственно влияющих на точность измерений.
Идентификационные данные программного обеспечения приведены в таблице 1.
|
Таблица 1 - Идентификационные данные программного обеспечения | ||
|
Идентификационные данные (признаки) |
Значение | |
|
1 |
2 | |
|
Наименование ПО |
Весы | |
|
Идентификационное наименование ПО |
ВТ-008 | |
|
Номер версии (идентификационный номер) ПО |
VI.10 | |
|
4 | ||
|
Цифровой идентификатор ПО |
24354 | |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-16 | |
|
Уровень защиты ПО от непреднамеренных и преднамеренных воздейс соответствии с Р 50.2.077-2014 - «высокий». |
гвий в | |
Метрологические и технические характеристики
Таблица 2 - Метрологические и технические характеристики
|
№ п/п |
Наименование характеристики |
Показатель характеристик |
I |
|
1 |
2 |
3 | |
|
1 |
Класс точности по ГОСТ OIML R 76-1-2011 |
III | |
|
2 |
Максимальная нагрузка, Мах, т |
Мах = 30/40/60/80^ |
а оо |
|
3 |
Минимальная нагрузка, Min, т |
0,2 | |
|
4 |
Поверочный интервал е, и действительная цена деления, d, (е ~ d), кг |
ei=10 | |
|
е2~20 | |||
|
е3=50 | |||
|
5 |
Максимальное число поверочных интервалов, nmax |
ni=3000 | |
|
п2=3000 | |||
|
п3=ЗООО | |||
|
6 |
Диапазон уравновешивания тары |
100% Мах | |
|
7 |
Диапазон температуры (п. 3.9.2.2 ГОСТ OIML R 76-1-2011) |
От минус 30 до пль |
эс 40 |
|
8 |
Число весоизмерительных датчиков, N, не более |
N<12 | |
|
9 |
Длина кабеля, L, м |
L=50 | |
|
10 |
Поперечное сечение провода, а, мм2 |
а = 0,35 | |
|
11 |
Пределы допускаемой погрешности при поверке, тре, кг | ||
|
0<т<500е |
±0,5е | ||
|
500е<т<2000е |
±1,0е | ||
|
2000е<т<3000е |
±1,5е | ||
|
12 |
Пределы допускаемой погрешности в эксплуатации, тре, кг | ||
|
0<т<500е |
±1,0е | ||
|
500е<т<2000е |
±2,0е | ||
|
2000е<т<3000е |
±3,0е | ||
|
13 |
Погрешность устройства установки нуля, кг |
±0,25е | |
|
14 |
Сходимость (размах), кг |
0,2е | |
|
15 |
Параметры электрического питания, сети АС | ||
|
напряжение, В |
от 187 до 242 | ||
|
частота, Гц |
от 49 до 51 | ||
|
16 |
Параметры электрического питания, сеть DC | ||
|
- напряжение питания, В |
от 9 до 15 | ||
|
- вид тока напряжения питания |
постоянный | ||
|
17 |
Потребляемая мощность, В-А, не более |
15 | |
Таблица 3 - Модификации весов семейства 1
|
№ |
Модификация весов |
Обозначение номера конструкторского документа |
Максим альная нагрузка , Мах, т |
Габаритные размеры груз платформ, Дх11, |
оприемных мм |
|
1 |
2 |
3 |
4 |
5 | |
|
1 |
ВАТ-30-6-3-1 |
1021-00.000У |
30 |
6000x3000 | |
|
2 |
ВАТ-30-6-3-1 исполнение 1 |
1121-00.000У |
30 |
6000x300(1 | |
|
3 |
ВАТ-30-6-3-1-С |
Ю21-00.000С |
30 |
6000x300(1 | |
|
4 |
ВАТ-40-8-3-1 |
1022-00.000У |
40 |
8000x3000 | |
|
5 |
ВАТ-40-8-3-1 исполнение 1 |
1122-00.000У |
40 |
8000x3000 | |
|
6 |
ВАТ-40-8-3-1-С |
1022-00.000С |
40 |
8000x3000 | |
|
7 |
ВАТ-60-12-3-2 |
1023-00.000У |
60 |
12000x3000 | |
|
8 |
ВАТ-60-12-3-2 исполнение 1 |
1123-00.000У |
60 |
12000x3000 | |
|
9 |
ВАТ-60-12-3 -2-С |
Ю23-ОО.ОООС |
60 |
12000x3000 | |
|
10 |
ВАТ-60-16-3-3 |
1035-00.000У |
60 |
16000x3000 | |
|
И |
ВАТ-60-16-3-3 исполнение 1 |
1135-ОО.ОООУ |
60 |
16000x3000 | |
|
12 |
ВАТ-60-16-3-3-С |
1О35-ОО.ОООС |
60 |
16000x3000 | |
|
13 |
ВАТ-60-18-3-3 |
Ю37-ОО.ОООУ |
60 |
18000x3000 | |
|
14 |
ВАТ-60-18-3-3 исполнение 1 |
1137-00.000У |
60 |
18000x3000 | |
|
15 |
ВАТ-60-18-3-3-В |
1037-00.000В |
60 |
18000x3000 | |
|
16 |
ВАТ-60-18-3-3-С |
Ю37-ОО.ОООС |
60 |
18000x3000 | |
|
17 |
ВАТ-60-20-3-4 |
1024-00.000У |
60 |
20000x3000 | |
|
18 |
ВАТ-60-20-3-4 исполнение 1 |
1124-ОО.ОООУ |
60 |
20000x3000 | |
|
19 |
ВАТ-60-20-3-4-В |
Ю24-ОО.ОООВ |
60 |
20000x3000 | |
|
20 |
ВАТ-60-20-3-4-С |
Ю24-00.000С |
60 |
20000x3000 | |
|
21 |
ВАТ-60-22-3-4 |
Ю25-ОО.ОООУ |
60 |
22000x3000 | |
|
22 |
ВАТ-60-22-3-4 исполнение 1 |
1125-ОО.ОООУ |
60 |
22000x3000 | |
|
23 |
ВАТ-60-22-3-4-В |
Ю25-ОО.ОООВ |
60 |
22000x3000 | |
|
24 |
ВАТ-60-22-3-4-С |
1025-00.000С |
60 |
22000x3000 | |
|
25 |
ВАТ-80-16-3-3 |
Ю45-ОО.ОООУ |
80 |
16000x3000 | |
|
26 |
ВАТ-80-16-3-3 исполнение 1 |
1145-ОО.ОООУ |
80 |
16000x3000 | |
|
27 |
ВАТ-80-16-3-3-В |
1045-00.000В |
80 |
16000x3000 | |
|
28 |
ВАТ-80-16-3-3-С |
Ю45-ОО.ОООС |
80 |
16000x3000 | |
|
29 |
ВАТ-80-18-3-3 |
Ю47-ОО.ОООУ |
80 |
18000x3000 | |
|
30 |
ВАТ-80-18-3-3 исполнение 1 |
1147-00.000У |
80 |
18000x3000 | |
|
31 |
ВАТ-80-18-3-3-В |
Ю47-ОО.ОООВ |
80 |
18000x3000 | |
|
32 |
ВАТ-80-18-3-3-С |
1047-00.000С |
80 |
18000x3000 | |
|
33 |
ВАТ-80-20-3-4 |
Ю39-ОО.ОООУ |
80 |
20000x3000 | |
|
34 |
ВАТ-80-20-3-4 исполнение 1 |
1139-ОО.ОООУ |
80 |
20000x3000 | |
|
35 |
ВАТ-80-20-3-4-В |
1039-00.000В |
80 |
20000x3000 | |
|
36 |
ВАТ-80-20-3-4-С |
1039-00.000С |
80 |
20000x3000 | |
|
37 |
ВАТ-80-22-3-4 |
1051-00.000У |
80 |
22000x3000 | |
|
38 |
ВАТ-80-22-3-4 исполнение 1 |
1151-00.000 |
80 |
22000x3000 | |
|
39 |
ВАТ-80-22-3-4-В |
1051-00.000В |
80 |
22000x3000 | |
|
40 |
ВАТ-80-22-3-4-С |
1051-00.000С |
80 |
22000x3000 | |
|
41 |
ВАТ-80-24-3-4 |
Ю40-00.О00У |
80 |
24000x3000 | |
|
42 |
ВАТ-80-24-3-4 исполнение 1 |
1140-00.000У |
80 |
24000x3000 | |
|
43 |
ВАТ-80-24-3-4-В |
1040-00.000В |
80 |
24000x3000 | |
|
44 |
ВАТ-80-24-3-4-С |
1040-00.000С |
80 |
24000x3000 | |
|
45 |
ВАТ-100-18-3-3 |
1057-00.000У |
100 |
18000x3000 | |
|
46 |
ВАТ-100-18-3-3 исполнение 1 |
1157-00.000У |
100 |
18000x3000 | |
|
47 |
ВАТ-100-18-3-3-В |
1057-00.000В |
100 |
18000x3000 | |
|
48 |
ВАТ-100-18-3-3-С |
Ю57-ОО.ОООС |
100 |
18000x3000 | |
|
49 |
ВАТ-100-20-3-4 |
Ю58-ОО.ОООУ |
100 |
20000x3000 | |
|
50 |
ВАТ-100-20-3-4 исполнение 1 |
1158-00.000У |
100 |
20000x3000 | |
|
51 |
ВАТ-100-20-3-4-В |
1058-00.000В |
100 |
20000x3000 | |
|
52 |
ВАТ-100-22-3-4 |
1061-00.000У |
100 |
22000x3000 | |
|
53 |
ВАТ-100-22-3-4исполнение 1 |
1161-00.000У |
100 |
22000x3000 |
|
№ |
Модификация весов |
Обозначение номера конструкторского документа |
Максим альная нагрузка , Мах, т |
Габаритные размеры гр платформ, ДХП |
узоприемных I, мм |
|
54 |
ВАТ-100-22-3-4-В |
1061-00.000В |
100 |
22000x301 |
0 |
|
55 |
ВАТ-100-22-3-4-С |
1061-00.000С |
100 |
22000x301 |
0 |
|
56 |
ВАТ-100-24-3-4 |
1059-00.000У |
100 |
24000x301 |
0 |
|
57 |
ВАТ-100-24-3-4 исполнение 1 |
1159-ОО.ОООУ |
100 |
24000x301 |
0 |
|
58 |
ВАТ-100-24-3-4-В |
Ю59-ОО.ОООВ |
100 |
24000x300 |
0 |
|
59 |
ВАТ-40-12-3-1-М |
1012-00.000 |
40 |
12000x300 |
0 |
|
60 |
ВАТ-60-12-3-1-М |
1093-00.000 |
60 |
12000x300b | |
|
61 |
ВАТ-60-15-3-1-М |
1013-00.000 |
60 |
15000x3000 | |
|
62 |
ВАТ-60-15-4-1-М |
1014-00.000 |
60 |
15000x4000 | |
|
63 |
ВАТ-60-16-3-2-М |
1015-00.000 |
60 |
16000x3000 | |
|
64 |
ВАТ-60-18-3-1-М |
1016-00.000 |
60 |
18000x300 | |
|
65 |
ВАТ-60-18-3-2-М |
1091-00.000 |
60 |
18000x300 |
О |
|
66 |
ВАТ-60-18-4-1-М |
1017-00.000 |
60 |
18000x400 |
0 |
|
67 |
ВАТ-80-18-3-2-М |
1018-00.000 |
80 |
18000x300 |
0 |
|
68 |
ВАТ-80-20-3-2-М |
1019-00.000 |
80 |
20000x300 |
0 |
|
69 |
ВАТ-80-24-3-2-М |
1011-00,000 |
80 |
24000x300 |
0 |
Таблица 4 - Перечень модификаций весов семейства 2
|
№ |
Модификация весов |
Обозначение номера конструкторского документа |
Максима льная нагрузка, Мах, т |
Габаритные размеры | |
|
грузоприемных пле Д*Ш, мы |
ггформ, | ||||
|
1 |
2 |
3 |
4 |
5 | |
|
1 |
ВАТ-30-6-3-1-Ц |
1221-00.000 |
30 |
6000x3000 | |
|
2 |
ВАТ-30-6-3-1-Ц-С |
1221-ОО.ОООС |
30 |
6000x300) | |
|
3 |
ВАТ-40-8-3-1-Ц |
1222-00.000 |
40 |
8000x300) | |
|
4 |
ВАТ-40-8-3-1-Ц-С |
1222-ОО.ОООС |
40 |
8000x3000 | |
|
5 |
ВАТ-60-12-3-2-Ц |
1223-00.000 |
60 |
12000x3001 |
) |
|
6 |
ВАТ-60-12-3-2-Ц-С |
1223-ОО.ОООС |
60 |
12000x3001 |
) |
|
7 |
ВАТ-60-16-3-3-Ц |
1235-00.000 |
60 |
16000x3001 |
) |
|
8 |
ВАТ-60-16-3-3-Ц-С |
1235-00.000С |
60 |
16000x3001 |
) |
|
9 |
ВАТ-60-18-3 -3-Ц |
1237-00.000 |
60 |
18000x300 |
) |
|
10 |
ВАТ-60-18-3-3-Ц-В |
1237-ОО.ОООВ |
60 |
18000x300 |
) |
|
11 |
ВАТ-60-18-3-3-Ц-С |
1237-00.000С |
60 |
18000x300 |
) |
|
12 |
ВАТ-60-20-3-4-Ц |
1224-00.000 |
60 |
20000x3001 |
) |
|
13 |
ВАТ-60-20-3-4-Ц-В |
1224-ОО.ОООВ |
60 |
20000x3001 |
) |
|
14 |
ВАТ-60-20-3-4-Ц-С |
1224-00.000С |
60 |
20000x3001 |
) |
|
15 |
ВАТ-60-22-3-4-Ц |
1225-00.000 |
60 |
22000x3001 |
► |
|
16 |
ВАТ-60-22-3-4-Ц-В |
1225-00.000В |
60 |
22000x3001 | |
|
17 |
ВАТ-60-22-3-4-Ц-С |
1225-00.000С |
60 |
22000x3001 |
1 - |
|
18 |
ВАТ-80-16-3-3-Ц |
1245-00.000 |
80 |
16000x3001 | |
|
19 |
ВАТ-80-16-3 -3-Ц-В |
1245-00.000В |
80 |
16000x3000 | |
|
20 |
ВАТ-80-16-3-3-Ц-С |
1245-ОО.ОООС |
80 |
16000x3001 | |
|
21 |
ВАТ-80-18-3-3-Ц |
1247-00.000 |
80 |
18000x3001 | |
|
22 |
ВАТ-80-18-3-3-Ц-В |
1247-ОО.ОООВ |
80 |
18000x3001 |
) |
|
23 |
ВАТ-80-18-3-3-Ц-С |
1247-00.000С |
80 |
18000x3001 |
) |
|
24 |
ВАТ-80-20-3-4-Ц |
1239-00,000 |
80 |
20000x3001 |
) |
|
25 |
ВАТ-80-20-3-4-Ц-В |
1239-00.000В |
80 |
20000x3001 |
) |
|
26 |
ВАТ-80-20-3-4-Ц-С |
1239-00.000С |
80 |
20000x3001 |
) |
|
27 |
ВАТ-80-22-3-4-Ц |
1251-00.000 |
80 |
22000x3001 |
) |
|
28 |
ВАТ-80-22-3-4-Ц-В |
1251-00.000В |
80 |
22000x3001 |
) |
|
29 |
ВАТ-80-22-3-4-Ц-С |
1251-00.000С |
80 |
22000x3001 |
) |
|
30 |
ВАТ-80-24-3-4-Ц |
1240-00.000 |
80 |
24000x3001 |
) |
|
31 |
ВАТ-80-24-3-4-Ц-В |
1240-00.000В |
80 |
24000x3001 | |
|
32 |
ВАТ-80-24-3-4-Ц-С |
1240-ОО.ОООС |
80 |
24000x3001 | |
|
33 |
ВАТ-100-18-3-3-Ц |
1257-00.000 |
100 |
18000x3001 | |
|
№ |
Модификация весов |
Обозначение номера конструкторского документа |
Максима льная нагрузка, Мах, т |
Габаритные f г грузоприемных п Д*Ш, мй |
□меры латформ, л |
|
34 |
ВАТ-100-18-3-3-Ц-В |
1257-00.000В |
100 |
18000x30 |
00 |
|
35 |
ВАТ-100-18-3-3-Ц-С |
1257-ОО.ОООС |
100 |
18000x30 |
00 |
|
36 |
ВАТ-100-20-3-4-Ц |
1258-00.000 |
100 |
20000x30 |
00 |
|
37 |
ВАТ-100-20-3-4-Ц-В |
1258-ОО.ОООВ |
100 |
20000x30 |
00 |
|
38 |
ВАТ-100-22-3-4-Ц |
1261-00.000 |
100 |
22000x30 |
00 |
|
39 |
ВАТ-100-22-3-4-Ц-В |
1261-00.000В |
100 |
22000хЗС |
00 |
|
40 |
ВАТ-100-24-3-4-Ц |
1259-00.000 |
100 |
24000хЗС |
00 |
|
41 |
ВАТ-100-24-3-4-Ц-В |
1259-ОО.ОООВ |
100 |
24000x30 |
00 |
|
42 |
ВАТ-40-12-3-1-М-Ц |
1212-00.000 |
40 |
12000x30 |
00 |
|
43 |
ВАТ-60-12-3-1-М-Ц |
1293-00.000 |
60 |
12000x30 |
D0 |
|
44 |
ВАТ-60-15-3-1-М-Ц |
1213-00.000 |
60 |
15000x30 |
DO |
|
45 |
ВАТ-60-15-4-1-М-Ц |
1214-00.000 |
60 |
15000x40 |
DO |
|
46 |
ВАТ-60-16-3-2-М-Ц |
1215-00.000 |
60 |
16000x30 |
)0 |
|
47 |
ВАТ-60-18-3-1-М-Ц |
1216-00.000 |
60 |
18000x30 |
)0 |
|
48 |
ВАТ-60-18-3-2-М-Ц |
1291-00.000 |
60 |
18000x30 |
00 |
|
49 |
ВАТ-60-18-4-1-М-Ц |
1217-00.000 |
60 |
18000x40 |
00 |
|
50 |
ВАТ-80-18-3-2-М-Ц |
1218-00.000 |
80 |
18000x30 |
00 |
|
51 |
ВАТ-80-20-3-2-М-Ц |
1219-00.000 |
80 |
20000x30 |
00 |
|
52 |
ВАТ-80-24-3-2-М-Ц |
1211-00.000 |
80 |
24000x30 |
00 |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографским способом и на маркировочные таблички, расположенные на корпусе грузоприёмного устройства и на корпусе индикатора/терминала методом шелкографии.
Комплектность средства измерений
В комплект поставки весов любой модификации входит:
-
1 Грузоприемное устройство Грузоприемное устройство включает:
-
- Грузоприемные платформы
-
- Датчики весоизмерительные тензорезисторные
-
2 Эксплуатационная документация Эксплуатационная документация включает:
-
- Руководство по эксплуатации весов
-
- Руководство по эксплуатации индикатора/терминала
-
- Паспорт на весы
-
3 Индикатор/терминал
1 комплект
от 1 до
от 4 до 1
1 комплект
4 шт.
2 шт.
1 шт.
1 шт.
1 шт.
шт.
В комплект поставки весов BAT-X-Y-Z-T семейства 1 входит: -Индикатор ВТ-008
-
- Датчики весоизмерительные тензорезисторные С16А
-
- Блок согласования характеристик датчиков типа БС-4, БС-6 (БСИ)
-
- Кабель сигнальный (не более 50 м)
-
- Кабель интерфейсный типа RS-232 (1,5 м)
-
- Комплект монтажных частей
]. шт.
4-12 шт.
1-2 шт.
шт.
шт.
1 комплект
В комплект поставки весов BAT-X-Y-Z-T семейства 1 исполнение 1 входит:
-
- Датчики весоизмерительные тензорезисторные С16А с маркировкой взрывозащиты OExiaIICT4/T6X
-
- Клеммная коробка -Индикатор ВТ-008
4-12 шт.
1-3 шт.
1 шт.
-
- Блок защиты, [Exia]IIC, фирмы «НВМ GmbH», Германия
1 шт.
1 шт.
1 шт.
1 пгг.
1 пгг.
1 комплект
-12 шт.
1-2 шт.
1 шт.
1 шт.
1 пгт
1 комплект
-
- Кабель сигнальный (не более 50 м)
-
- Кабель интерфейсный типа RS-232 (1,5 м)
-
- Оптический изолятор связи интерфейса RS-232
-
- Блок питания
-
- Комплект монтажных частей
В комплект поставки весов BAT-X-Y-Z-T-Ц семейства 2 входит:
-
- Датчики весоизмерительные тензорезисторные С161
-
- Клеммная коробка
-Терминал ВТ-009
-
- Кабель интерфейсный типа RS-485 (не более 500 м)
-
- Кабель интерфейсный типа RS-232 (1,5 м)
-
- Комплект монтажных частей
Поверка
осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-
-2011,
«Весы неавтоматического действия. Часть 1. Метрологические и технические требования.
Испытания».
Основные средства поверки: гири, соответствующие классу точности Mi по О]ML R Ш-1-2009.
Идентификационные данные и способ идентификации программного обеспечения представлены в руководстве по эксплуатации в разделе 3 «Программное обеспечение». Знак поверки наносится на свидетельство о поверке средств измерений, так как условия эксплуатации весов не обеспечивают его сохранность в течение всего интервала между поверками при нанесении на весы.
Сведения о методиках (методах) измерений
Руководство по эксплуатации», раздел 2.3 «Использование изделия».
Нормативные и технические документы, устанавливающие требования к весам
автомобильным тензометрическим ВАТ
-
1 ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
-
2 ТУ 4274-011-48254431-2011 «Весы автомобильные тензометрические ВАТ».
-
3 ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений
массы».
Изготовитель
Общество с ограниченной ответственностью «Новые автоматизированные измерительные системы» (ООО «НАИС»),
Юридический адрес: 344001, РФ, г. Ростов - на-Дону, ул. Республиканская 135.
Фактический адрес: 344002, РФ, г. Ростов-на-Дону, ул. Шоссейная, 47-В
Тел./факс: (863)265-82-65,265-82-70(71). '
ИНН 6162026356
E-mail: mail@nais.ru Http: www.nais.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС») 119361, г. Москва, ул. Озерная, д. 46.
Тел.: (495) 437 5577, факс: (495) 437 5666.
E-mail: Office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
средств
