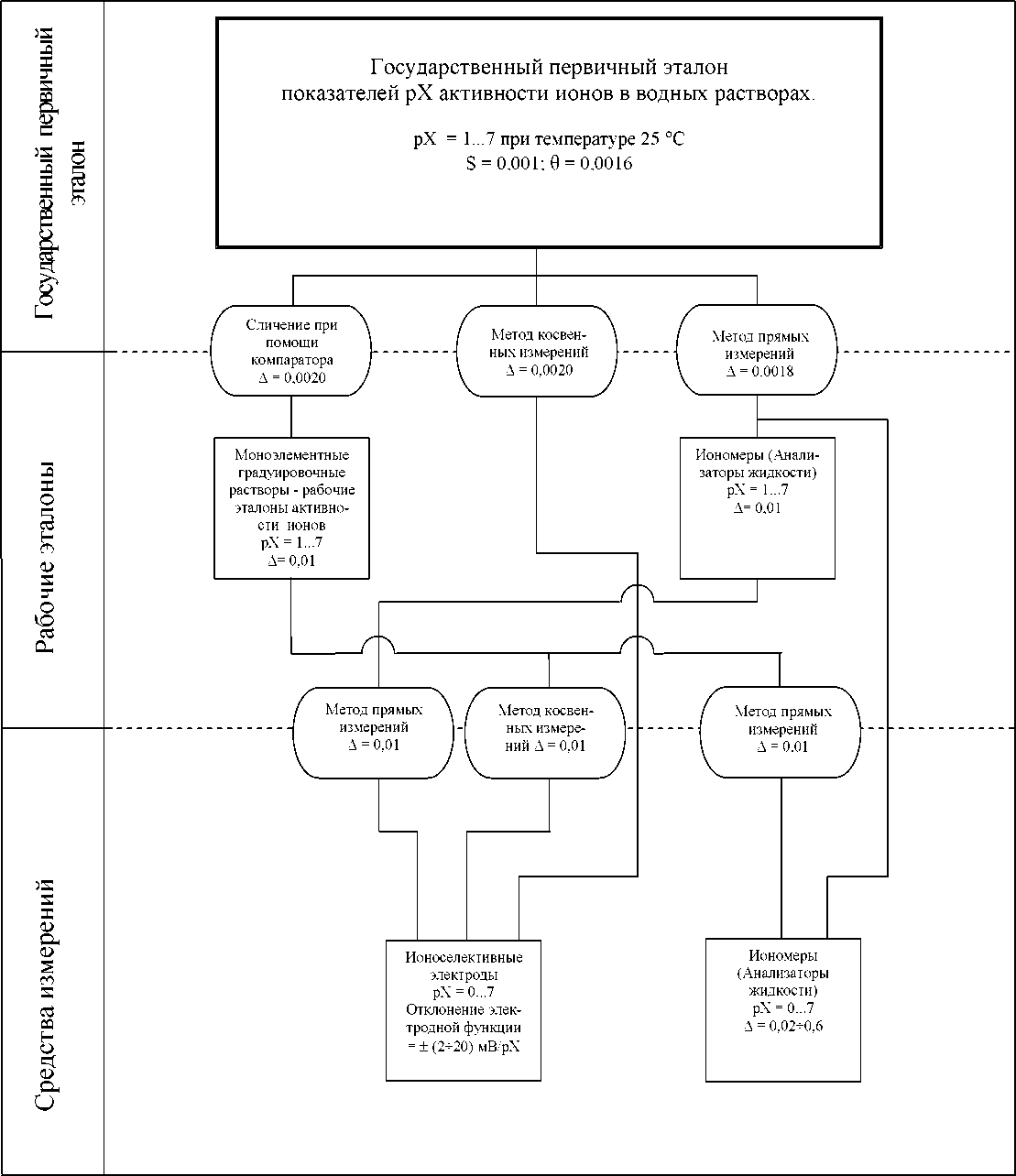

Приложение А

(обязательное)

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ЭЛЕКТРОХИМИЧЕСКИМИ МЕТОДАМИ ИОННОГО СОСТАВА ВОДНЫХ РАСТВОРОВ (сред ств измерений рХ)

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

29 ноября 2019 г.                                                   2840

Москва

Об утверждении Государственной поверочной схемы для средств измерений электрохимическими методами ионного состава водных растворов (средств измерений рХ)

В соответствии с Положением об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734, Временным порядком разработки (пересмотра) и утверждения государственных поверочных схем, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 31 августа 2017 г. № 1832, и Планом разработки (пересмотра) и утверждения государственных поверочных схем на 2019 год, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2819, п р и к а з ы в а ю:

• 1. Утвердить прилагаемую Государственную поверочную схему для средств измерений электрохимическими методами ионного состава водных растворов (средств измерений рХ) (далее - ГПС).

• 2. Установить, что ГПС применяется для Государственного первичного эталона показателей рХ активности ионов в водных растворах (ТЭТ 171-2011), эталонов и средств измерений ионного состава водных растворов (средств измерений рХ) и вводится в действие с 1 января 2020 г.

• 3. Управлению технического регулирования и стандартизации (И.А.Киреева) совместно с ФГУП «ВНИИФТРИ» (С.И.Донченко) обеспечить отмену национального стандарта Российской Федерации ГОСТ Р 8.641-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений электрохимическими методами ионного состава водных растворов (средств измерений рХ)».

• 4. ФГУП «ВНИИФТРИ» (С.И.Донченко) внести информацию об утверждении ГПС в Федеральный информационный фонд по обеспечению единства измерений.

• 5. Управлению метрологии (Д.В .Гоголев) обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационнотелекоммуникационной сети «Интернет».

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

/ ■ " ~ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.__

Сертификат: (XK1036E1B07EOFB80EA118900BC86D090 Кому выдан: Голубев Сергей Сергеевич Действителен: с 06.11.2019 до 06.11.2020

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «29» ноября 2019 г. № 2840

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА

ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ЭЛЕКТРОХИМИЧЕСКИМИ МЕТОДАМИ ИОННОГО СОСТАВА ВОДНЫХ РАСТВОРОВ (средств измерений рХ)

• 1.1. Государственная поверочная схема для средств измерений электрохимическими методами ионного состава водных растворов (средств измерений рХ) устанавливает порядок передачи единицы показателей рХ активности ионов (в диапазоне значений рХ от 1 до 7 при температуре 25 °С) от государственного первичного эталона показателей рХ активности ионов в водных растворах при помощи рабочих эталонов средствам измерений с указанием погрешностей и основных методов передачи единиц.

• 1.2. Допускается проводить аттестацию эталонов и поверку средств измерений с помощью эталонов более высокой точности, что предусмотрено поверочной схемой.

• 1.3. Графическая часть государственной поверочной схемы для средств измерений электрохимическими методами ионного состава водных растворов (средств измерений рХ) приведена в приложении А.

В настоящей поверочной схеме использованы следующие нормативные ссылки:

• 2.1. ГОСТ Р 8.563-2009 Государственная система обеспечения единства измерений (ГСИ). Методики (методы) измерений

• 2.2. ГОСТ 8.061-80 Государственная система обеспечения единства измерений (ГСИ). Поверочные схемы. Содержание и построение

• 2.3. ГОСТ 17792-72 Электрод сравнения хлорсеребряный насыщенный образцовый 2-го разряда

• 2.4. РМГ 29-2013 Государственная система обеспечения единства измерений. Метрология. Термины и определения

• 2.5. Р 50.2.036-2004 Рекомендации по метрологии. Государственная система обеспечения единства измерений. рН-метры и иономеры. Методика поверки

• 2.6. Р 50.2.034-2004 Рекомендации по метрологии. Государственная система обеспечения единства измерений. Электроды ионоселективные для определения активности (концентрации) ионов в водных растворах. Методика поверки

Примечание - При пользовании настоящей поверочной схемой целесообразно проверить действие ссылочных стандартов. Если ссылочный документ заменен (изменен), то при пользовании настоящей поверочной схемой следует руководствоваться замененным (измененным) документом.

• 3.1. Государственный первичный эталон показателей рХ активности ионов в водных растворах (далее - Государственный первичный эталон) предназначен для воспроизведения, хранения и передачи единицы показателей рХ активности ионов рабочим эталонам и средствам измерений рХ в целях обеспечения единства измерений в стране единицы показателей рХ активности ионов в водных растворах.

• 3.2. В состав Государственного первичного эталона входят следующие средства измерений:

набор расходуемых и возобновляемых первичных эталонных моноэлементных водных растворов, воспроизводящих показатели рХ активности ионов в водных растворах (Na⁺, K⁺, NH₄⁺, Ag⁺, Ba²⁺, Ca²⁺, Cu²⁺, F^-, Cl^-, Br^-, I^-, NO₃^-, NO₂^-,S^2-) и набор порошкообразных материалов для приготовления первичных эталонных растворов;

кулонометр с набором электрохимических ячеек и электродов;

компаратор рН;

частотомер;

мера электрического сопротивления;

весы аналитические.

• 3.3.  Диапазон значений рХ, воспроизводимый Государственным первичным эталоном, составляет от 1 до 7 при температуре 25 °С.

• 3.4. Государственный первичный эталон обеспечивает воспроизведение показателей рХ активности ионов в водных растворах со средним относительным квадратическим отклонением результатов измерений, не превышающим 0,001 при 10 независимых измерениях, при этом:

а) Неисключенная систематическая погрешность не превышает 0,0016.

б) Стандартная неопределенность измерений показателей рХ активности ионов в водных растворах:

оцененная по типу А составляет 0,001;

оцененная по типу В составляет 0,0016;

суммарная стандартная неопределенность составляет 0,002; расширенная неопределенность составляет 0,004 при k = 2.

• 3.5. Государственный первичный эталон передает единицу рХ:

рабочим эталонам рХ - моноэлементным градуировочным растворам -рабочим эталонам активности ионов — методом сличения при помощи компаратора;

рабочим эталонам рХ - иономерам (анализаторам жидкости) - методом прямых измерений;

средствам измерений - ионоселективным электродам - методом косвенных измерений;

средствам измерений - иономерам (анализаторам жидкости) - методом прямых измерений.

• 4.1. В качестве рабочих эталонов используют:

моноэлементные градуировочные растворы - рабочие эталоны активности ионов с диапазоном значений рХ от 1 до 7 при температуре 25 °С;

иономеры (анализаторы жидкости с каналом измерения рХ) с диапазоном измерений рХ от 1 до 7 в комплекте с электродами сравнения хлорсеребряными образцовыми 2-го разряда по ГОСТ 17792.

• 4.2. Пределы допускаемой абсолютной погрешности Д рабочих эталонов рХ:

±0,01 - моноэлементных градуировочных водных растворов - рабочих эталонов активности ионов, при температуре 25 °С;

±0,01 - иономеров (анализаторов жидкости с каналом измерения рХ).

• 4.3. Рабочие эталоны рХ - моноэлементные градуировочные растворы -рабочие эталоны активности ионов применяют для поверки:

иономеров (анализаторов жидкости) - методом прямых измерений (п.2.5.);

ионоселективных электродов - методом косвенных измерений (п.2.6.).

• 4.4. Рабочие эталоны рХ - иономеры (анализаторы жидкости) применяют для поверки:

ионоселективных электродов - методом прямых измерений (п.2.5.).

• 5.1. В качестве средств измерений применяют: ионоселективные электроды с диапазоном измерений рХ от 0 до 7;

иономеры (анализаторы жидкости) с диапазоном измерений рХ от 0 до 7.

• 5.2.  Пределы допускаемых абсолютных погрешностей Д средств измерений рХ:

от 0,02 до 0,6 - иономеров (анализаторов жидкости);

5.3 Отклонение электродной функции от линейности для ионселективных электродов не превышает ±(2  20) мВ/рХ.
