О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 36174 "Газоанализаторы МГЛ-20 модификаций МГЛ-20А, МГЛ-20М" и внесении изменений в описание типа
Газоанализаторы МГЛ-20, модификаций МГЛ-20А, МГЛ-20М
Приказы по основной деятельности по агентству Вн. Приказ № 2567 от 24.10.2019
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы МГЛ-20 модификаций МГЛ-20А, МГЛ-20М Назначение средства измеренийГазоанализаторы МГЛ-20 модификаций МГЛ-20А, МГЛ-20М (далее - газоанализаторы) предназначены для измерений массовой концентрации цианистого водорода в воздушных средах.
Описание средства измеренийПринцип действия газоанализатора - электрохимический. Чувствительным элементом служит электрохимический сенсор. Определяемый газ, путем диффузии проникает в сенсор, инициирует на электродах датчика электрический ток, пропорциональный концентрации газа. Напряжение, снимаемое с нагрузочного резистора, усиливается, поступает на аналоговоцифровой преобразователь, затем в цифровом виде поступает на микроконтроллер, где преобразуется в значение концентрации, которое отображается на цифровом индикаторе.
Газоанализаторы представляют собой автоматические, показывающие приборы непрерывного действия.
Газоанализаторы в зависимости от возможности перемещения в процессе эксплуатации подразделяют на портативные и стационарные.
Портативные одноканальные газоанализаторы модификации МГЛ-20А конструктивно выполнены в одном блоке с дисплеем.
Стационарные газоанализаторы модификации МГЛ-20М имеют исполнения, приведенные в таблице 1.
Таблица 1- Исполнения модификации МГЛ-20М
|
Модификации М |
ГЛ-20М | ||
|
Аналоговый выход, мА |
Исполнение |
Конструкция | |
|
Токовый |
пластмассовый корпус |
металлический корпус | |
|
От 0 до 5 |
МГЛ-20М |
МГ Л-20Мм |
Блок первичного преобразователя (Б1111) с токовым аналоговым выходом (без блока обработки информации (БОИ) и дисплея) |
|
от 4 до 20 |
МГЛ-20М-Д |
МГЛ-20М-Дм | |
|
МГЛ -20М-ХП |
МГЛ -20М-ХПм |
Блок первичного преобразователя (Б11) с Х от 1 до 8 шт. и блок обработки информации (БОИ) с дисплеем, где Х- количество БПП, определяемое при заказе | |
Газоанализаторы модификации МГЛ - 20М обеспечивают подключение коммутируемых устройств: звуковую и световую сигнализации, а также осуществляют управление внешним исполнительным устройством посредством замыкания, размыкания контактов реле.
Общий вид газоанализаторов приведен на рисунках 1 - 6.
место нанесения знака поверки

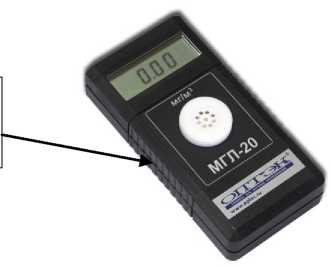

Рисунок 1 - Общий вид газоанализаторов модификации МГЛ-20А
Рисунок 2 - Общий вид блока БПП газоанализаторов модификации МГЛ-20М (исполнение МГЛ-20М-ХП)

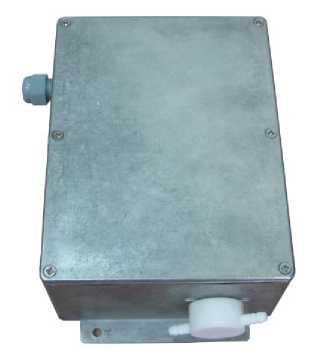

Рисунок 3 - Общий вид блока БПП газоанализаторов модификации МГЛ-20М (исполнение МГЛ-20М-ХПм)
место нанесения знака поверки

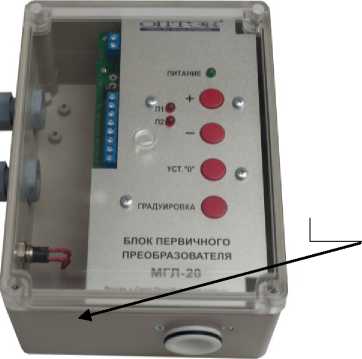

Рисунок 4 - Общий вид блока БПП газоанализаторов модификации МГЛ-20М (исполнение МГЛ-20М, МГЛ-20М-Д)

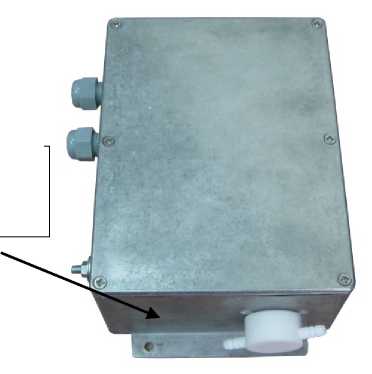

Рисунок 5 - Общий вид блока БПП газоанализаторов модификации МГЛ-20М (исполнения МГЛ-20Мм, МГЛ-20М-Дм)
Для газоанализаторов модификации МГЛ-20М, исполнения МГЛ-20М-ХП, МГЛ-20М-ХПм в составе: блоки БОИ и БПП - знак поверки наносится на блок БОИ.
место нанесения знака поверки

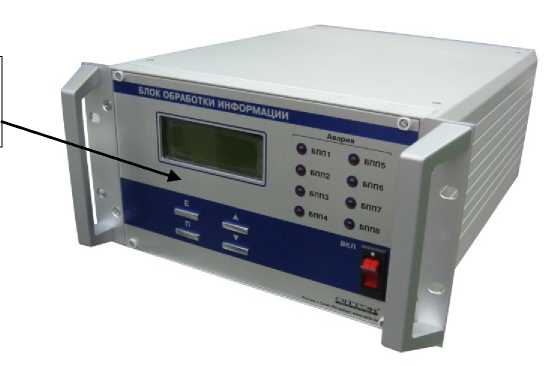

Рисунок 6 - Общий вид блока БОИ газоанализаторов модификации МГЛ-20М, исполнения МГЛ-20М-ХП, МГЛ-20М-ХПм.
Программное обеспечениеГазоанализаторы модификации МГЛ-20М исполнение МГЛ-20М-ХП, МГЛ-20М-ХПм имеют встроенное программное обеспечение (ПО), которое осуществляет следующие функции:
- расчет массовой концентрации цианистого водорода,
- отображение результатов измерений на дисплее БОИ,
- передача результатов измерений по интерфейсу связи с ПК,
- контроль целостности программных кодов ПО, настроечных и калибровочных констант,
- контроль общих неисправностей (связь, конфигурация),
- контроль архивации измерений,
- контроль внешней связи (RS-232).
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализатора.
Уровень защиты - «средний» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
БОИ |
|
Номер версии (идентификационный номер) !) ПО |
2.00 |
|
Цифровой идентификатор ПО2) |
da067e70 |
|
(алгоритм) |
(CRC32) |
|
!) Номер версии ПО должен быть не ниже указанного в таблице. | |
|
2) Значения контрольной суммы, указанной в таблице, относится только к файлам | |
|
встроенного ПО указанной версии. | |
Метрологические и технические характеристики
Таблица 3 - Основные метрологические характеристики.
|
Определяемый компонент |
Диапазон измерений массовой концентрации, мг/м3 |
Пределы допускаемой основной 1) погрешности | |
|
приведенной (y)2), % |
относительной (6), % | ||
|
Цианистый водород |
от 0 до 0,3 включ. |
±25 |
- |
|
(HCN) |
св. 0,3 до 3 |
- |
±25 |
|
Х) При нормальных условиях измерений | |||
|
) Приведенная |
к верхнему пределу диапазона измерений | ||
Таблица 4 - Прочие метрологические характеристики.
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от +20 °С в пределах рабочих условий эксплуатации на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
±0,5 |
|
Предел допускаемой дополнительной погрешности от влияния неизме-ряемых компонентов, в долях от пределов допускаемой основной погрешности |
1,5 |
|
Предел допускаемого изменения выходного сигнала за 7 суток непрерывной работы, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности |
0,5 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Предел допускаемого времени установления показаний Т0,9, мин |
5 |
|
Номинальная цена единицы наименьшего разряда индикатора, мг/м3 |
0,01 |
|
Напряжение питания, В, для модификации:
|
3,6 |
|
20М-Д, МГЛ-20М-Дм (от сети переменного тока частотой (50±1) Гц) - МГЛ-20М (БПП исполнения МГЛ-20М-ХП, МГЛ-20М-ХПм (питание по токовой петле от БОИ) |
от 207 до 253 |
|
Предельное содержание неизмеряемых газовых компонентов в анализируемом воздухе: массовая концентрация, мг/м3 оксид углерода |
20 |
|
сероводород |
10 |
|
диоксид серы |
10 |
|
оксид азота |
3 |
|
диоксид азота |
0,01 |
|
хлор |
1 |
|
аммиак |
20 |
|
взвешенные частицы (пыль); объемная доля, % |
40 |
|
кислород |
22 |
|
азот |
остальное |
|
Средняя наработка на отказ, ч (при доверительной вероятности Р=0,95) |
10000 |
|
Средний срок службы, лет |
8 |
|
Условия эксплуатации для модификации МГЛ-20А
|
от +5 до +40 |
|
(без конденсации влаги), %, не более |
95 |
|
- диапазон атмосферного давления, кПа- |
от 84 до 106,7 |
Продолжение таблицы 5
|
Наименование характеристики |
Значение |
|
Условия эксплуатации для модификации МГЛ-20М - о
для БПП исполнения МГЛ-20М, МГЛ-20М-Д, МГЛ-20М-ХП для БПП исполнения МГЛ-20Мм, МГЛ-20М-Дм, МГЛ-20М-ХПм для БОИ исполнения МГЛ-20М-ХП, МГЛ-20М-ХПм
для БПП исполнения МГЛ-20М, МГЛ-20М-Д, МГЛ-20М-ХП для БПП исполнения МГЛ-20Мм, МГЛ-20М-Дм, МГЛ-20М-ХПм для БОИ исполнения МГЛ-20М-ХП, МГЛ-20М-ХПм
|
от -20 до +40 от +5 до +40 от +5 до +40 98 95 95 от 84 до 106,7 |
Таблица 6 - Габаритные размеры, масса и потребляемая мощность
|
Параметр |
Значение | ||
|
МГЛ-20А |
МГЛ-20М | ||
|
БПП |
БОИ | ||
|
Габаритные размеры, мм, не более - длина |
120 |
180 |
390 |
|
- высота |
28 |
80 |
155 |
|
- ширина |
60 |
145 |
270 |
|
Масса, кг, не более |
0,3 |
1,3 |
4,0 |
|
Потребляемая мощность, В^А, не более |
0,1 |
15 |
30 |
наносится на титульный лист Руководства по эксплуатации и на шильду газоанализатора.
Комплектность средства измеренийТаблица 7 - Комплектность газоанализатора
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор^ |
МГЛ-20 |
1 шт. |
|
Паспорт для модификации: - МГЛ-20А |
ИРМБ.413426.001 ПС |
1 экз. |
|
- МГЛ-20М исполнения МГЛ-20М, |
ИРМБ.413426.002 ПС |
1 экз. |
|
МГЛ-20М-Д, МГЛ-20Мм, МГЛ-20М-Дм - МГЛ-20М, исполнения МГЛ-20М-ХП, МГЛ-20М-ХПм- |
ИРМБ.413426.003 ПС |
1 экз. |
|
Руководство по эксплуатации для модификации: - МГЛ-20А |
ИРМБ.413426.001 РЭ |
1 экз. |
|
- МГЛ-20М исполнения МГЛ-20М, |
ИРМБ.413426.002 РЭ |
1 экз. |
|
МГЛ-20М-Д, МГЛ-20Мм, МГЛ-20М-Дм - МГЛ-20М, исполнения МГЛ-20М-ХП, МГЛ-20М-ХПм- |
ИРМБ.413426.003 РЭ |
1 экз. |
|
Методика поверки |
МП-242-0864-2009 |
1 экз. |
Продолжение таблицы 7
|
Наименование |
Обозначение |
Количество |
|
Сетевой кабель (для БОИ и модификации МГЛ-20М, исполнения МГЛ-20М, МГЛ-20М-Д, МГЛ-20Мм, МГЛ-20М-Дм) |
- |
1 шт. |
|
Зарядное устройство (для модификации МГ Л-20А) |
- |
1 шт. |
|
Насадка для градуировки (по числу БПП2) ) |
- |
от 1 до 8 шт. |
|
Крепежные элементы (для БПП модификации МГЛ-20М, исполнения МГЛ-20М, МГЛ-20м, МГЛ-20М-Д, МГЛ-20М-Дм) |
- |
1 компл. |
|
Блок БОИ для модификации МГЛ-20М, исполнения МГЛ-20М-ХП, МГЛ-20М-ХПм |
- |
1 шт. |
|
Блок Б1П12) - для модификации МГЛ-20М, исполнения МГЛ-20М, МГЛ-20М-Д, МГЛ-20Мм, МГЛ-20М-Дм, МГЛ-20М-Х1, МГЛ-20М-Х1м |
- |
от 1 до 8 шт. |
| ||
осуществляется по документу МП-242-0864-2009 «ГСИ. Газоанализаторы МГЛ-20 модификаций МГЛ-20А, МГЛ-20М. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в июле 2009 г.
Основные средства поверки:
- рабочие эталоны 1-го разряда - генераторы поверочных газовых смесей модульные ИНФАН модификации ИНФАН ЭХГР-HCN (регистрационный номер 46548-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого газоанализатора с требуемой точностью.
Знак поверки наносится в виде наклейки на газоанализатор в соответствии с рисунками 1 - 6 на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплутационном документе.
Нормативные и технические документы, устанавливающие требования к газоанализаторам МГЛ- 20 модификаций МГЛ-20А, МГЛ-20МГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
Приказ Росстандарта от 14.12.2018 г. № 2664 Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах
ГОСТ 12.1.005-88 Общие санитарно-гигиенические требования к воздуху рабочей зоны ИРМБ. 413426.006 ТУ Газоанализаторы МГЛ-20 модификаций МГЛ-20А, МГЛ-20М. Технические условия
ИзготовительАкционерное общество «ОПТЭК» (АО «ОПТЭК»)
ИНН 7814003726
Адрес: 199178, г. Санкт-Петербург, Малый проспект В.О., д. 58, литер А, пом. 20Н Телефон/факс: (812) 327-72-22, (812) 325-55-67
Е-mail: info@optec.ru
Web-сайт: www.optec.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ24 октября 2019 г. № 2567_____
Москва
О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 36174 «Газоанализаторы МГЛ-20 модификаций МГЛ-20А, МГЛ-20М» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением АО «ОПТЭК» от 19 сентября 2019 г. № 3346 приказываю:
-
1. Внести изменения в описание типа на газоанализаторы МГЛ-20 модификаций МГЛ-20А, МГЛ-20М, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 27454-09, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Продлить срок действия свидетельства об утверждении типа средств измерений № 36174 «Газоанализаторы МГЛ-20 модификаций МГЛ-20А, МГЛ-20М» на последующие 5 лет.
-
3. Переоформить свидетельство об утверждении типа № 36174 «Газоанализаторы МГЛ-20 модификаций МГЛ-20 А, МГЛ-20М», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 27454-09, в связи с изменением формы собственности заявителя с ЗАО «ОПТЭК», г. Санкт-Петербург на АО «ОПТЭК», г. Санкт-Петербург.
-
4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
