№1239 от 31.08.2016
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 1187
О переоформлении свидетельства об утверждении типа средства измерений № 53359 "Комплексы для измерения количества газа СГ-ЭК мод. СГ-ЭК-Т, СГ-ЭК-Р" и внесении изменений в описание типа
министерство промышленности И ТОРГОВЛИ РОССИЙСКОЙ ОВДеРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстшцарт)
ПРИКАЗ31 августа 2016 г.
1239
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 53359 «Комплексы для измерения количества газа СГ-ЭК мод. СГ-ЭК-Т, СГ-ЭК-Р» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства .промышленности № 970,
ции
и торговли Российской Федерации от 25 июня 2013 г. зарегистрированного в Министерстве юстиции Российской Федера!;
12 сентября 2013 г. № 29940 (далее — Административный регламент) и в связи с обращениями ООО «ЭЛЬСТЕР Газэлектроника» от 11 июля 2016 г. № и № 708 приказываю:
707
ния
-
1. Внести изменения в описание типа на комплексы для измерен количества газа СГ-ЭК мод. СГ-ЭК-Т, СГ-ЭК-Р, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 41978-13, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 53 «Комплексы для измерения количества газа СГ-ЭК мод. СГ-ЭК-Т, СГ-ЭК зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 41978-13, в связи с внесением измене в методику поверки.
-
3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Ку-;ин) обеспечить в соответствии с Административным регламентом оформле] свидетельства с описанием типа средства измерений
359 р»,
ний
и выдачу
ние его
юридическому лицу или индивидуальному предпы^^атед^
4. Контроль за исполн iWSffiSTO
Федерального агентства по тоническому регулированию и метрологии.
Ч/
Сертифжаг. 18ВА100002008001188В КомушАм: Голубев Сергей Сергеевич
Заместитель Руководителя 1“*"—
fee за собой.
'll С.С.Голубев
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «31» августа 2016 г. № 1239
Изменения в описание типа на комплексы для измерения количества газа СГ-ЭК мод. СГ-ЭК-Т, СГ-ЭК-РОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы для измерения количества газа СГ-ЭК модификации СГ-ЭК-Т, СГ-ЭК-Р
Назначение средства измерений
Комплексы для измерения количества газа СГ-ЭК модификации СГ-ЭК-Т, СГ-ЭК-Р (далее по тексту - комплексы СГ-ЭК) предназначены для измерения объема неагрессивного, сухого газа, а также очищенного попутного нефтяного газа, приведенного к стандартным условиям по ГОСТ 2939-63 путем измерения объема газа при рабочих условиях и автоматической электронной коррекции по измеренным значениям температуры и давл< газа, вычисленного или подстановочного значения коэффициента сжимаемости газа.
ения
Описание средства измерений
газа, газа
Принцип действия комплексов СГ-ЭК основан на вычислении объема приведенного к стандартным условиям на основе объема газа, измеренного счетчиком при рабочих условиях, а также температуры и давлении газа в трубопроводе, измеренных
корректором объема газа и вычисленного или подстановочного значения коэффициента сжимаемости.
Комплексы состоят из средств измерений утвержденных типов: корректора объема газа ЕК270 (Госреестр № 41978-13) и счетчиков газа.
В зависимости от типа счетчиков газа комплексы имеют две модификации:
- СГ-ЭК-Т на базе счетчиков газа турбинных TRZ (Госреестр № 31141-13) (далее газа
TRZ), счётчиков газа турбинных TRZ2 (Госреестр № 45162-10) (далее TRZ2), счетчиков турбинных СГ (Госреестр № 14124-14) (далее СГ);
[алее
- СГ-ЭК-Р на базе счетчиков газа ротационных RABO (Госреестр № 54267-13) (д.з RABO), счетчиков газа ротационных RVG (Госреестр № 16422-10) (далее RVG).
Счетчики имеют следующие исполнения: счетчики TRZ - исполнение «1», «2», «2У», счетчики RVG - исполнение «основное», «У», счетчики RABO - исполнение «основное», «У», «2У».
го в
В счетчиках RVG, RABO, TRZ, TRZ2, СГ с помощью магнита, установление) 1 счетном механизме, и датчика импульсов (геркона), формируется импульсный сшнал, пропорциональный объему, прошедшему через счетчик, для корректора объема газа.
Корректор измеряет температуру газа термопреобразователем сопротивления типа Pt500 (500П), установленным в потоке газа, и давление газа преобразователем абсолютного (избыточного) давления. В корректоре имеются дополнительные функции контроля температуры окружающей среды, перепада давления на счетчике и высокочастотный зход для подключения дополнительного датчика импульсов различных типов (средне- и
Всего листов 5
высокочастотных). Корректор обеспечивает сохранение в энергонезависимых архивах, измеренных и вычисленных значений.
Фотографии общего вида основных исполнений комплекса СГ-ЭК представлены на рисунке 1.
Комплекс СГ-ЭК-Р Комплекс СГ-ЭК-Р Комплекс СГ-ЭК-Т Комплекс СГ-ЭК-Г
на базе счетчика RABO на базе счетчика RVG на базе счетчика TRZ(TRZ2) на базе счетчика СГ Рисунок 1

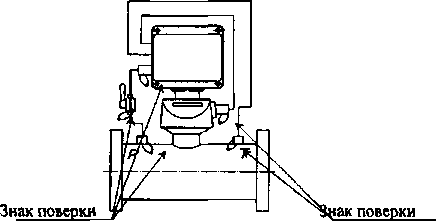

Места пломбирования и нанесения знака поверки, показаны на рисунке 2.
Рисунок 2
Программное обеспечение
Программное обеспечение корректоров встроенное и является их неотъемлемой частью.
Конструкция корректоров ЕК270 исключает возможность несанкционированного
влияния на ПО корректоров и измерительную информацию. Идентификационные данные ПО корректора приведены в таблице 1 Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
EK270V1.XX* |
|
Номер версии |
1.ХХ* |
|
Цифровой идентификатор ПО |
55519** |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
|
* - идентификационное наименование состоит из 2 частей: старшая часть (до точки) номер версии метрологически значимой части ПО, младшая часть - номер версии метрологически незначимой части. ** - контрольная сумма для метрологически значимой части. | |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений
соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики
Основные метрологические и технические характеристики комплекса приведены
|
Ли Всего ли таблице 2. Таблица 2 |
ст№3 стов 5 | |
|
Наименование параметра |
Значение параметра | |
|
1 |
2 | |
|
Измеряемая среда |
Природный газ по ГОСТ 55^ 2014, аргон, азот, воздух и д неагрессивные сухие газы, попутный газ |
£- эугие |
|
Диапазон рабочих расходов комплекса, м3/ч:
|
от 5 до 6500 от 5 до 1600 от 8 до 4000 от 0,6 до 650 от 0,4 до 400 | |
|
Диапазон измерения рабочих давлений, МПа |
от 0,08 до 10,0 | |
|
Диапазон измерения температуры рабочей среды, °C |
от -23 до +60 | |
|
Пределы допускаемой относительной погрешности измерения объема газа, приведенного к стандартным условиям, с учетом погрешности измерения давления, температуры и вычисления коэффициента сжимаемости*, %: | ||
|
для комплекса СГ-ЭК-Т: на базе счетчика TRZ (G100-G4000): исполнений «1» с диапазоном расходов 1/20 (1/30):
и 1/50,1/80 в зависимости от давлений рабочей среды:
исполнение «2У»:
на базе счетчика TRZ G65, TRZ2:
|
±1,1 ±2,1 ±1,1 ±2,1 ±1,0 ±1,1 ±2,1 | |
|
на базе счетчика СГ: | ||
|
с диапазоном 1:10: - диапазон расходов от 0,2 QMaKC до QMaKc; |
±1,1 i | |
|
- диапазон расходов от 0,1 QMaKC до 0,2 QMaKc. с диапазоном 1:20: |
±2,1 | |
|
- диапазон расходов от 0,2 QMaKc до Qmwcc; |
±1,1 | |
|
- диапазон расходов от 0,05 QMaKC до 0,2 QMaKC. с диапазоном 1:12,5: |
±2,1 | |
|
- диапазон расходов от 0,1 QMaKC до QMaKc; |
±1,1 | |
|
- диапазон расходов от 0,08 QMaKC до 0,1 Qmax. с диапазоном 1:25: |
±2,1 | |
|
±1,1 ±2,1 | |
|
- диапазон расходов от 0,05 Qmhkc до Qm^ccJ |
±1,1 | |
|
- диапазон расходов от 0,03 QMaKc до 0,05 QMaKC. |
±2,1 | |
|
для комплекса СГ-ЭК-Р: на базе счетчика RVG: | ||
|
основное исполнение: | ||
|
- диапазон расходов от 0,1 QMaKC. ДО Омаке’, |
±1,1 | |
|
- диапазон расходов от QMHH до 0,1 QMaKC, исполнение «У»: |
±2,1 | |
|
- диапазон расходов ОТ 0,05 Омаке ДО Омаке; |
±1,1 | |
|
- диапазон расходов ОТ Омин до 0,05 Омаке. |
±2,1 | |
|
на базе счетчика RABO: | ||
|
основное исполнение: | ||
|
- диапазон расходов ОТ 0,1 Омаке ДО Омаке; |
±1,1 | |
|
- диапазон расходов от QMHH до 0,1 Омакс. исполнение «У»: |
±2,1 | |
|
- диапазон расходов ОТ 0,05 Омаке ДО Омакс; |
±1,1 | |
|
- диапазон расходов ОТ Омин ДО 0,05 Омакс. исполнение «2У»: |
+2,1 | |
|
- диапазон расходов ОТ QM1IH ДО Омакс. |
±1,0 | |
|
Температура окружающей среды, °C |
от -40 до +60 | |
|
Средняя наработка на отказ, ч |
100000 | |
|
Средний срок службы, лет, не менее |
12 | |
|
Комплекс имеет маркировку взрывозащиты |
1 ExibIIBT4 | |
|
Примечания: | ||
|
* - Во всем диапазоне рабочих условий эксплуатации, температуры газа от минус 23 дс |
плюс | |
|
60 °C и плотности от 0,668 до 1,0 кг/м3, а также с учетом относительной погреш |
ЕЮСТИ, | |
|
обусловленной алгоритмом вычисления объема газа и более ±0,05 %). |
его программной реализации |
;й (не |
Знак утверждения типа
наносится на шильдик комплекса методом фотопечати и на титульных листах эксплуатацион-ной документации - типографским способом.
Комплектность средства измерений
Комплектность комплекса приведена в таблице 3
Таблица 3
|
Наименование |
Обозначение |
Кол. | |
|
Комплекс СГ-ЭК |
1 | ||
|
Руководство по эксплуатации |
ЛГТИ.407321.001 РЭ |
1 | |
|
Методика поверки |
ЛГТИ.407321.001 МП |
1 | |
|
Паспорт |
ЛГТИ.407321.001 ПС |
1 | |
|
Комплект монтажных частей (КМЧ) |
По заказу |
1 |
Поверка
осуществляется в соответствии с документом ЛГТИ.407321.001 МП «Комплексы для измерения количества газа СГ-ЭК. Методика поверки» с изменение №1, утвержденным ФБУ «Нижегородский ЦСМ» 30.05.2016 г.
Основные средства поверки:
- установка проверки на герметичность, предел измерения до 10 МПа, i^iacc точности 1,5 %.
Знак поверки наносится, в случае установки корректора объема газа на сче"чик,
методом давления на пломбу и на паспорт в виде оттиска поверительного клейма.
Сведения о методиках (методах) выполнения измерений
ГОСТ Р 8.740- 2011 «ГСП. Расход и количества газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков».
ам
Нормативные и технические документы, устанавливающие требования к комплекс] для измерения количества газа СГ-ЭК: модификаций СГ-ЭК-Т, СГ-ЭК-Р
ГОСТ 30319.2-96 Газ природный. Методы расчета физических свойств. Определение коэффициента сжимаемости
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические требования
ГОСТ Р 8.618-2014 ГСП. Государственная поверочная схема для средств измерений объемного и массового расхода газа
ГОСТ Р 8.740-2011 ГСИ. Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков
Технические условия ТУ 4213-021-48318941-99 (ЛГТИ.407321.001 ТУ)
Изготовитель
ООО «ЭЛЬСТЕР Газэлектроника»
ИНН 5243013811
Адрес: 607224 г.Арзамас, Нижегородская обл., ул. 50 лет ВЛКСМ, д.8а Тел.: (83147) 7-98-10, 7-98-14 Факс: ( 83147) 7-22-41 http://www.gaselectro.ru e-mail: Info.EGE@elster.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»).
603950, Россия, г. Нижний Новгород, ул. Республиканская, д. 1.
Тел. (831) 428-78-78, факс (831) 428-57-48, электронная почта E-mail: mail@nncsm.ru.
Лист №6 Всего листов 5 Аттестат аккредитации ФБУ «Нижегородский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа№30011-13 от 27.11.2013 г.
