МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

23 сентября 2019 г.

Москва

О продлении срока действия свидетельства об утверждении типа средства измерений № 38006/1 «Приборы комбинированные «ТКА-ПКМ» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «НТП «ТКА» от 19 июля 2019 г. № 350 приказываю:

• 1. Внести изменения в описание типа на приборы комбинированные «ТКА-ПКМ», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 24248-09, изложив его в новой редакции согласно приложению к настоящему

приказу.

• 2. Продлить срок действия свидетельства об утверждении типа средств

измерений №  38006/1 «Приборы комбинированные «ТКА-ПКМ»

на последующие 5 лет.

• 3. Управлению государственного надзора и контроля (А.М. Кузьмину),

ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства              ™            агп ^рыды^скпму лицу

или индивидуальному пре; ,прий«ма^ео«Ф9^нногод^окУ^ментА подписанного эп,

л г хранится в системе электронного документооборота

• 4. Контроль за испол

метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036EE32711E880E9E0071BFC5DD276

Кому выдан; Голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 08.11.2019

V_____—_____

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы комбинированные «ТКА-ПКМ» предназначены для измерений:

• - относительной влажности, температуры и скорости движения воздуха,

• - освещенности в видимой области спектра (380-760) нм,

-энергетической освещенности в области спектра (200-280) нм -УФ-С, (280-315) нм -УФ-В, (315-400) нм -УФ-А,

• - яркости протяженных самосветящихся объектов,

• - коэффициента пульсации освещенности.

В качестве дополнительных возможностей приборы отображают расчетные показания, вычисляемые на основе измеряемых параметров: значения температуры влажного термометра, температуры точки росы, индекса тепловой нагрузки среды (ТНС-индекса), средней температуры излучения и плотности потока теплового излучения.

Принцип работы приборов комбинированных «ТКА-ПКМ» (далее - приборов «ТКА-ПКМ») заключается в преобразовании фотоприёмным устройством оптического излучения в фототок, а также преобразовании физических параметров окружающей среды с помощью сенсора влажности, датчика скорости движения воздуха и датчика температуры в электрический сигнал, с обработкой и индикацией результатов измерений и расчетов.

Приборы «ТКА-ПКМ» выпускаются в компактном портативном исполнении. На корпусе блока обработки информации (БОИ) прибора расположены: жидкокристаллический индикатор, органы управления, маркировки. Измерительная головка (ИГ) с датчиками измеряемых параметров установлена либо на корпусе прибора, либо соединена с БОИ кабелем связи. В зависимости от состава и количества измеряемых параметров, прибор может комплектоваться несколькими ИГ. Фотоприёмные элементы с корригирующими фильтрами, формирующими спектральные характеристики каналов, располагаются в измерительной головке.

Кодификация вариантов исполнения приборов «ТКА-ПКМ» по составу и числу измеряемых и вычисляемых параметров представлена в таблице 1.

Приборы «ТКА-ПКМ» выпускаются на базе 5-ти вариантов корпусов БОИ.

Общий вид исполнений БОИ и ИГ приборов «ТКА-ПКМ» приведен на рисунке 1.

Пример пломбирования корпусных деталей приборов приведён на рисунке 2.

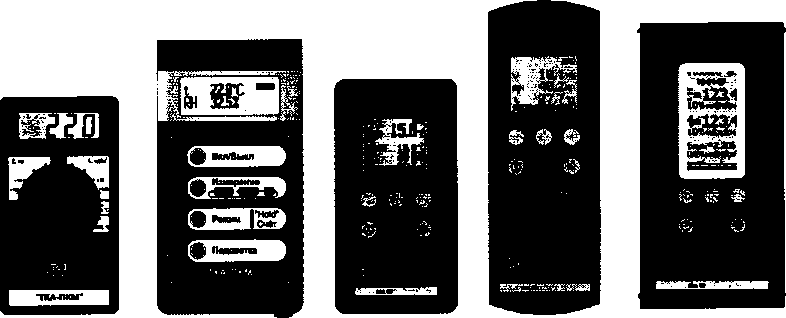

Корпуса блоков обработки информации:

БОИ-1        БОИ-2      БОИ-3      БОИ-4       БОИ-5

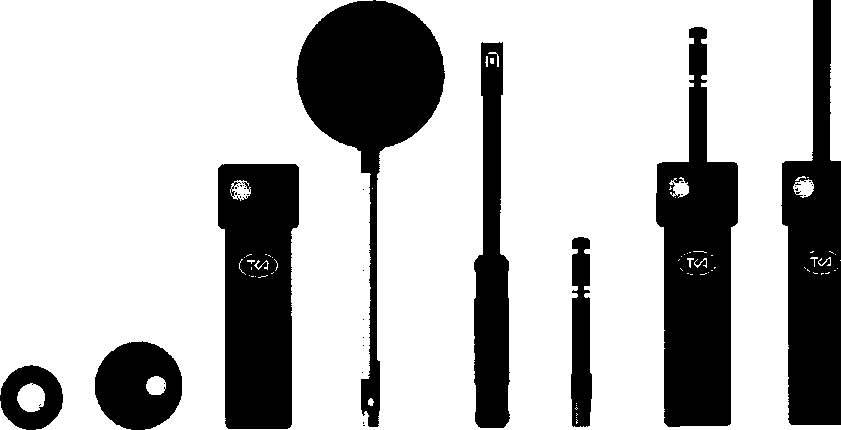

Измерительные головки:

ИГ-1 ИГ-2 ИГ-3 ИГ-4 ИГ-5 ИГ-6 ИГ-7 ИГ-8

Рисунок 1 - Общий вид исполнений БОИ и ИГ приборов «ТКА-ПКМ»

Таблица 1- Кодификации вариантов исполнения приборов «ТКА-ПКМ» по составу и числу измеряемых и вычисляемых параметров

Обозначения параметров:

Е - освещённость;

L - яркость;

Ее(УФ-А) - энергетическая освещённость в области спектра (315-400) нм -УФ-А; Ее(УФ-В) - энергетическая освещённость в области спектра (280-315) нм -УФ-В; Е_е(УФ-А+В) - энергетическая освещённость в области спектра (280-400) нм -УФ-А+В; Ее(УФ-С) - энергетическая освещённость в области спектра (200-280) нм -УФ-С; t - температура воздуха;

1,сф - температура сферы;

RH - относительная влажность воздуха;

V - скорость движения воздуха;

К_п - коэффициент пульсации освещённости;

ТНС - индекс тепловой нагрузки среды;

t_B.i - температура влажного термометра;

trp - температура точки росы;

tpaa - средняя температура излучения;

W - плотность потока теплового излучения.

Приборы «ТКА-ПКМ» имеют встроенное программное обеспечение (ПО).

Встроенное программное обеспечение разработано изготовителем прибора для решения задач измерений относительной влажности, температуры и скорости движения воздуха; освещенности в видимой области спектра; энергетической освещенности; яркости протяженных самосветящихся объектов и коэффициента пульсации освещенности.

ПО управляет работой микропроцессора, обеспечивающего функционирование всего прибора и выполнение функций сбора, хранения и отображения на индикаторе прибора результатов измерений, а также их подготовки к считыванию внешним персональным компьютером (ПК).

Метрологически значимая часть ПО устанавливается Изготовителем непосредственно в ППЗУ микроконтроллера управления прибором и предназначена для управления прибором, отображения результатов измерений на его дисплее и реализации интерфейса с ПК.

Идентификационные данные программного обеспечения приведены в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения приборов «ТКА-ПКМ»

Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик

Уровень защиты программного обеспечения от преднамеренных непреднамеренных изменений соответствует уровню защиты «средний» по Р 50.2.077—2014.

Метрологические и технические характеристики приборов «ТКА-ПКМ» приведены в таблицах 3-6.

Таблица 3 - Метрологические характеристики приборов «ТКА-ПКМ»

Таблица 4 - Основные технические характеристики приборов «ТКА-ПКМ»

Таблица 6 - Масса приборов «ТКА-ПКМ»

наносится на заводской табличке, размещаемой на передней или задней стороне корпуса прибора, титульной странице руководства по эксплуатации и паспорта методом печати.

Таблица 7 - Комплектность прибора «ТКА-ПКМ»

осуществляется по документу МП-242-1969-2016 «ГСИ. Приборы комбинированные «ТКА-ПКМ». Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» «26» октября 2016 г. и согласованному ФБУ «Тест-С.-Петербург» «26» октября 2016 г.

Основные средства поверки:

• - генераторы влажного газа модификации ТКА-ГВЛ-01-1, регистрационный номер в Федеральном информационном фонде средств измерений 54028-13, пределы допускаемой абсолютной погрешности ±1,0 %;

• - гигрометры Rotronic модификации HygroPalm, регистрационный номер в Федеральном информационном фонде средств измерений 26379-10, пределы допускаемой абсолютной погрешности ±1,0 %;

• - термометры лабораторные электронные ЛТ-300, регистрационный номер в Федеральном информационном фонде средств измерений 61806-15, пределы допускаемой абсолютной погрешности ±0,05 °C;

• - стенд аэродинамический АДС-ЗОО/ЗО, регистрационный номер в Федеральном информационном фонде средств измерений 27657-04, пределы допускаемой абсолютной погрешности ±(0,015 + 0,015 V) м/с;

-фотометрические головки, люксметры в ранге рабочих эталонов по ГОСТ 8.023-2014 «Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений», диапазон измерений от 1 до 2 • 10⁵ лк;

• - УФ радиометры в ранге рабочих эталонов 2-го разряда в соответствии с ГОСТ 8.195-2013 (спектральный диапазон от 200 до 400 нм);

• - светоизмерительные лампы СИС 40-100;

• - источники УФ излучения типа ДКсШ, ДРТ;

• - установки для измерений спектральной чувствительности фотоприемников оптического излучения в диапазоне от 350 до 1100 нм и фотометрической скамьей в соответствии с ГОСТ 8.195-2013;

• - группа рабочих эталонов по ГОСТ 8.023-2014 «Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений», пульсметры и комплекс из трех газоразрядных источников.

Допускается применение средств поверки, не приведенных в перечне, но обеспечивающих определение метрологических характеристик поверяемых приборов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или в паспорт прибора.

приведены в эксплуатационном документе.

Приказ Минздравсоцразвития России от 09.09.2011 № 1034н (Об утверждении перечня измерений, относящихся к сфере Государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности).

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов

ГОСТ 8.195-2013 ГСИ. Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности, силы излучения и энергетической освещенности в диапазоне длин волн от 0,2 до 25,0 мкм

ГОСТ 8.023-2012 ГСИ. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучения

ГОСТ 8.552-2013 ГСИ. Государственная поверочная схема для средств измерений потока излучения, энергетической освещенности, спектральной плотности энергетической освещенности в диапазоне длин волн 0,0004 - 0,400 мкм

ТУ 4215-003-16796024-16 с изменением 2. Технические условия. Приборы комбинированные «ТКА-ПКМ»

Общество с ограниченной ответственностью «Научно-техническое предприятие «ТКА» (ООО «НТП «ТКА»)

ИНН 7826005823

Адрес: 192289, г. Санкт-Петербург, Грузовой проезд, д. 33, к. 1, лит. Б;

Телефон: (812) 331-19-82, факс: (812) 331-19 81,

E-mail: info@tkaspb.ru

Web-сайт: www.tkaspb.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области»

Адрес: 190103, г. Санкт-Петербург, Курляндская ул., д.1

Телефон: (812) 244-60-10

Web-сайт: www.rustest.spb.ru

E-mail: letter@rustest.spb.ru

Аттестат аккредитации ФБУ «Тест-С.-Петербург» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311484 от 03.02.2016 г.
