МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

13-оентября 2019

Москва

О внесении изменений в описание типа на весы неавтоматического действия М

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением АО «Меттл ер-Толедо Восток» от 15.07.2019 г. № 07/1-H-LSP/19 приказываю:

• 1. Внести изменения в описание типа на весы неавтоматического действия М, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 63293-16, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

сертификат: OOE1036EE32711E880E9E0071BFCSDD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «13» сентября 2019 г. № 213 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы неавтоматического действия М

Весы неавтоматического действия М (далее - весы) предназначены для статического измерения массы.

Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой код и результаты взвешивания выводятся на дисплей.

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) и терминала. Весы с действительной ценой деления до 1 мг включительно оснащаются ветрозащитной витриной.

Весы выпускаются в трех основных модификациях MS, ML, ME, внешний вид которых показан на рисунках 1,2 и 3.

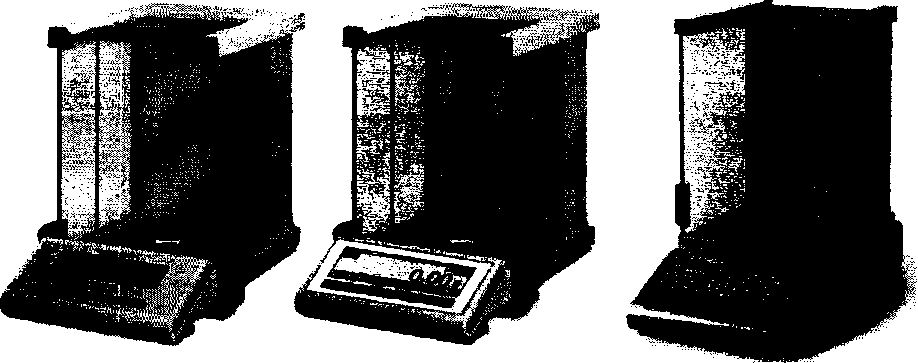

Рисунок 1 - Общий вид весов неавтоматического действия MS

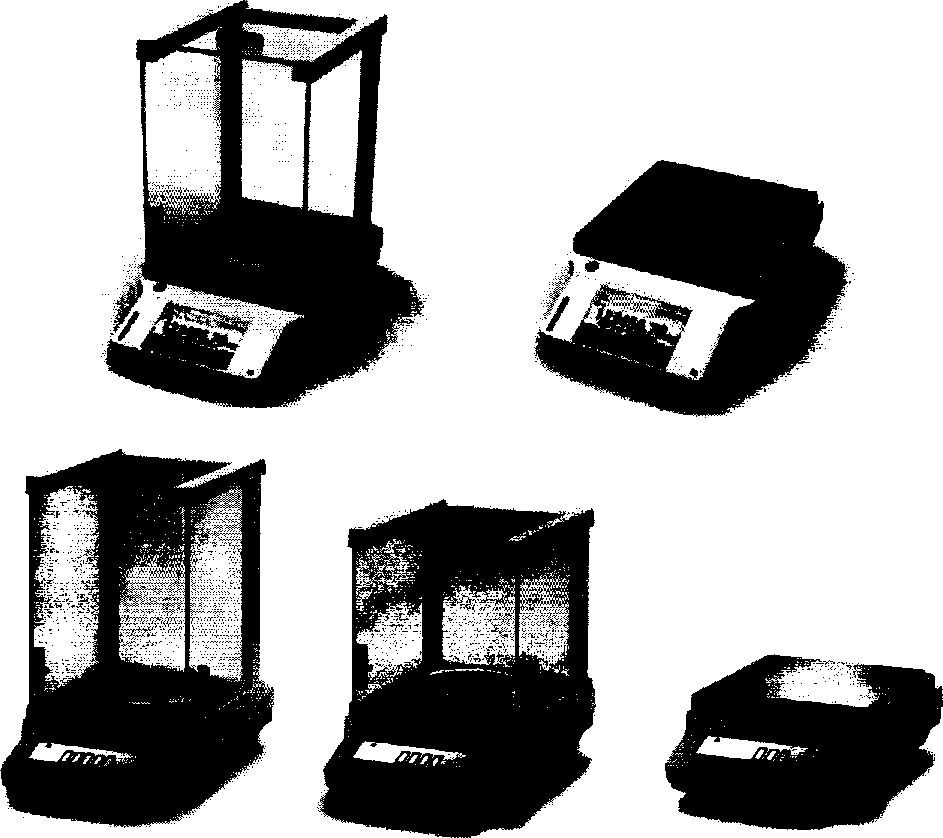

Рисунок 2 — Общий вид весов неавтоматического действия ML

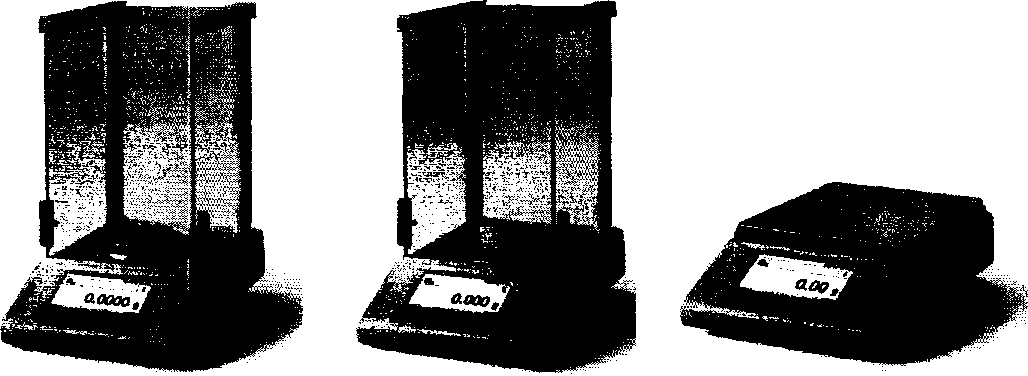

Рисунок 3 - Общий вид весов неавтоматического действия ME

Весы имеют следующие устройства и функции (ГОСТ OIML R 76-1-2011):

• - устройство установки по уровню (Т.2.7.1) с индикатором уровня (п. 3.9.1.1);

• - устройство первоначальной установки нуля (Т.2.7.2.4);

• - устройство слежения за нулем (Т.2.7.3);

• - совмещенные устройства установки нуля и уравновешивания тары (п. 4.6.9);

• - устройство тарирования (выборки массы тары) (Т.2.7.4);

• - устройство предварительного задания значения массы тары (Т.2.7.5);

• - полуавтоматическое устройство установки нуля (Т.2.7.2.2);

• - устройство индикации отклонения от нуля (п. 4.5.5);

• - полуавтоматическое устройство юстировки чувствительности (некоторые модификации) (п. 4.1.2.5);

• - обнаружение промахов (п. 5.2);

• - вспомогательное цифровое показывающее устройство с отличающимся делением (п. 3.4.1);

• - взвешивание в различных единицах измерения массы - килограмм, грамм, миллиграмм, карат (п. 2.1).

Весы имеют следующие режимы работы (ГОСТ OIML R 76-1-2011 п. 4.20):

• - счетный;

• - суммирования;

• - статистической обработки;

• - вычисления процентных соотношений.

Весы имеют последовательный защищенный интерфейс передачи данных RS-232 и могут быть оснащены дополнительными интерфейсами USB (2 шт.), Ethernet (RJ45).

Питание весов осуществляется от сети переменного тока.

Обозначение модификаций имеет вид M[Xi]PC2][X3](T)(S/L)(DR/DU)[/A], где Xi - уровень функциональности:

S (standard) - стандартный;

L (light) - упрощенный; Е (entry) - начальный.

где Хг - условное обозначение максимальной нагрузки (Мах) - от 1 до 4 цифр;

Хз - условное обозначение действительной цены деления шкалы (d) -1 цифра;

Т - при наличии означает, что весы с цветным сенсорным терминалом управления;

S (small) или L (large) - при наличии обозначает относительный размер платформы;

DR/DU - при наличии означает, что весы со вспомогательным цифровым показывающим устройством с отличающимся делением.

А - обозначает соответствие требованиям ГОСТ OIML R76-1-2011.

Весы выпускаются в различных модификациях (таблица 1), отличаются метрологическими характеристиками, исполнением терминала, корпуса и грузоприемной платформы; однодиапазонными и двухинтервальные (модификации MS 105DU, MS 105TDU, MS205DU, MS205TDU, MS4002TSDR, MS6002TSDR, ME205DU, ME205TDU).

Таблица 1

Окончание табл. 1

На маркировочной табличке указаны:

• - торговая марка изготовителя;

• - модификация весов;

• - серийный номер;

• - класс точности;

• - максимальная нагрузка (Мах);

• - минимальная нагрузка (Min);

• - поверочный интервал весов (е);

• - действительная цена деления шкалы (tZ);

• - предельные значения температур.

В качестве альтернативного варианта метрологические обозначения и характеристики могут одновременно отображаться на дисплее с помощью программных средств в постоянном режиме.

Схема пломбировки весов от несанкционированного доступа приведена на рисунке 4.

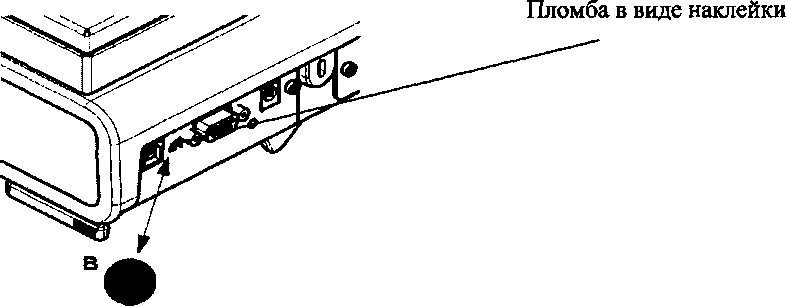

Рисунок 4 - Схема пломбировки от несанкционированного доступа.

Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой (наклейкой), которая находится на корпусе весов (рис. 4). Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО не может быть модифицировано без нарушения защитной пломбы и изменения положения переключателя юстировки. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов.

Таблица 2 - Идентификационные данные ПО

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений соответствует высокому по Р 50.2.077-2014.

Значения максимальной нагрузки (Мах), значение минимальной нагрузки (Min), действительной цены деления (d), поверочного интервала (е), числа поверочных интервалов (п), интервалов нагрузки (т) и пределов допускаемой погрешности при первичной поверке (тре) весов приведены в таблице 3.

Таблица 3 - Метрологические характеристики

10

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке

Таблица 4 - Метрологические и технические характеристики весов

Таблица 5 - Масса и габаритные размеры модификаций весов

наносится на маркировочную табличку, расположенную на ГПУ весов и типографским способом на титульный лист руководства по эксплуатации.

Таблица 6 - Комплектность весов

осуществляется по документу ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (Приложение ДА).

Основные средства поверки - рабочие эталоны единицы массы 1,2, 3 и 4-го разрядов по Государственной поверочной схеме для средств измерения массы (гири классов точности Е2, Fi, F2, Mi по ГОСТ OIML R 111-1-2009 «Гири классов Ei, Е2, Fi, F2, Mi, М1.2, М2, М2.3 и Мз. Метрологические и технические требования».

Знак поверки наносится на свидетельство о поверке.

изложены в документе «Весы неавтоматического действия М. Руководство по эксплуатации», раздел «Использование по назначению».

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

Государственная поверочная схема для средств измерений массы (Приказ Госстандарта №2818 от 29.12.2018 г.)

Техническая документация фирмы-изготовителя

Фирма «Mettler-Toledo GmbH», Швейцария

Адрес: Im Langacher 44, 8606 Greifensee, Switzerland

Акционерное общество «Меттлер-Толедо Восток»

(АО «Меттлер-Толедо Восток»)

Адрес: 101000 г. Москва, Сретенский бульвар, д. 6/1, стр. 1 комн. 8,10,16

Тел.: (495) 651-98-86, 621-92-11; факс: (499) 272-22-74;

E-mail: inforus@mt.com, www.mt.com

12

Федеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии» (ФГУП «СНИИМ»)

Адрес: 630004, Новосибирск, пр. Димитрова, 4

Тел. (383) 210-08-14; факс (383) 210-13-60

E-mail: director@sniim.ru

Аттестат аккредитации ФГУП «СНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310556 от 14.01.2015 г.

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «13» сентября 2019 г. № 2135

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы неавтоматического действия М

Весы неавтоматического действия М (далее - весы) предназначены для статического измерения массы.

Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой код и результаты взвешивания выводятся на дисплей.

Конструктивно весы состоят из грузоприемного устройства (далее - Г11У) и терминала. Весы с действительной ценой деления до 1 мг включительно оснащаются ветрозащитной витриной.

Весы выпускаются в трех основных модификациях MS, ML, ME, внешний вид которых показан на рисунках 1,2 и 3.

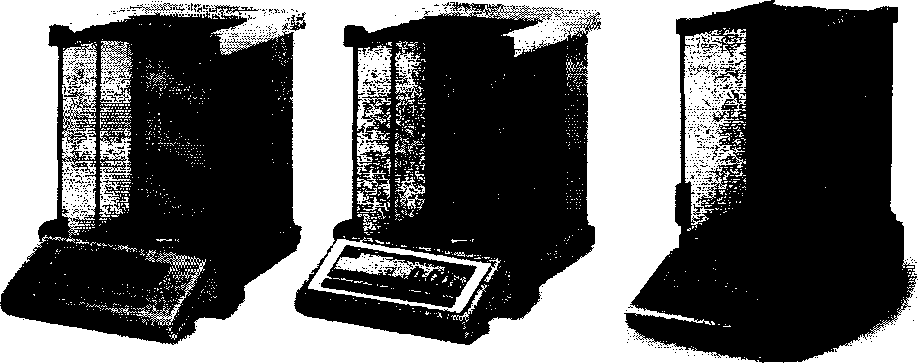

Рисунок 1 - Общий вид весов неавтоматического действия MS

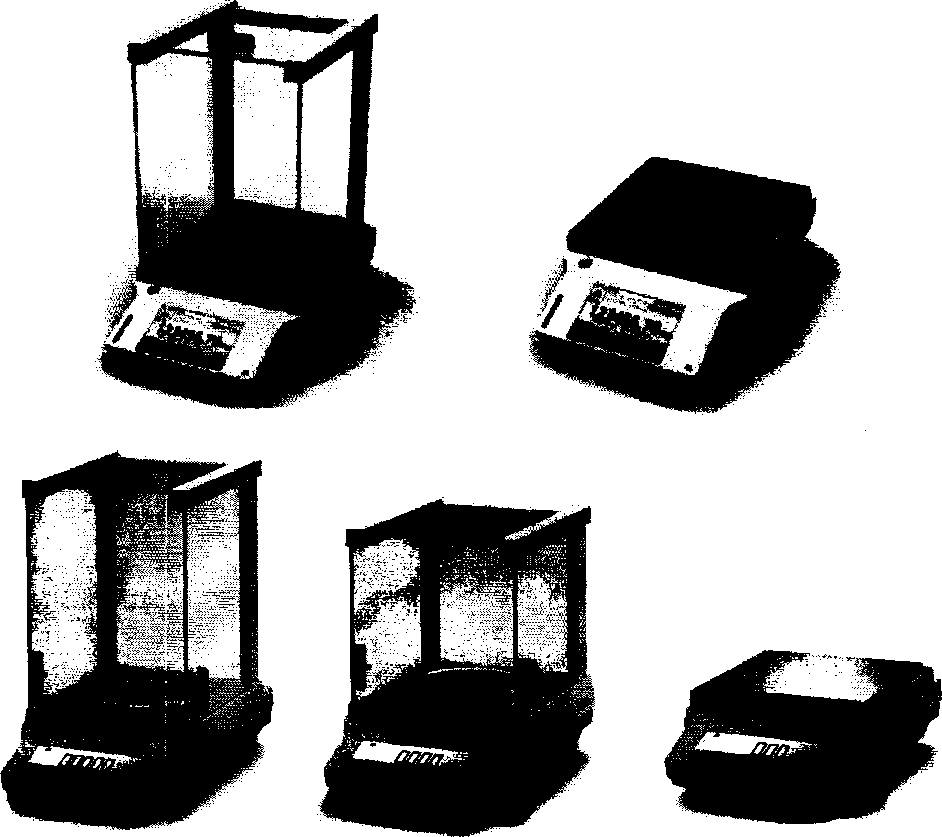

Рисунок 2 - Общий вид весов неавтоматического действия ML

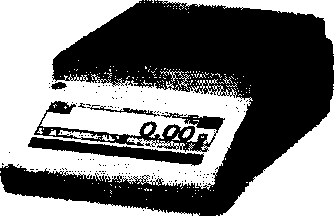

Рисунок 3 - Общий вид весов неавтоматического действия ME

Весы имеют следующие устройства и функции (ГОСТ OIML R 76-1-2011):

• - устройство установки по уровню (Т.2.7.1) с индикатором уровня (п. 3.9.1.1);

• - устройство первоначальной установки нуля (Т.2.7.2.4);

• - устройство слежения за нулем (Т.2.7.3);

• - совмещенные устройства установки нуля и уравновешивания тары (п. 4.6.9);

• - устройство тарирования (выборки массы тары) (Т.2.7.4);

• - устройство предварительного задания значения массы тары (Т.2.7.5);

• - полуавтоматическое устройство установки нуля (Т.2.7.2.2);

• - устройство индикации отклонения от нуля (п. 4.5.5);

• - полуавтоматическое устройство юстировки чувствительности (некоторые модификации) (п. 4.1.2.5);

• - обнаружение промахов (п. 5.2);

• - вспомогательное цифровое показывающее устройство с отличающимся делением (п. 3.4.1);

• - взвешивание в различных единицах измерения массы - килограмм, грамм, миллиграмм, карат (п. 2.1).

Весы имеют следующие режимы работы (ГОСТ OIML R 76-1-2011 п. 4.20):

• - счетный;

• - суммирования;

• - статистической обработки;

• - вычисления процентных соотношений.

Весы имеют последовательный защищенный интерфейс передачи данных RS-232 и могут быть оснащены дополнительными интерфейсами USB (2 шт.), Ethernet (RJ45).

Питание весов осуществляется от сети переменного тока.

Обозначение модификаций имеет вид Mp<i][X2]p<3](T)(S/L)(DR/DU)[/A], где Xi - уровень функциональности:

S (standard) - стандартный;

L (light) - упрощенный;

Е (entry) - начальный.

где Хг - условное обозначение максимальной нагрузки (Мах) - от 1 до 4 цифр;

Хз - условное обозначение действительной цены деления шкалы (d) - 1 цифра;

Т - при наличии означает, что весы с цветным сенсорным терминалом управления;

S (small) или L (large) - при наличии обозначает относительный размер платформы;

DR/DU - при наличии означает, что весы со вспомогательным цифровым показывающим устройством с отличающимся делением.

А - обозначает соответствие требованиям ГОСТ OIML R76-1-2011.

Весы выпускаются в различных модификациях (таблица 1), отличаются метрологическими характеристиками, исполнением терминала, корпуса и грузоприемной платформы; однодиапазонными и двухинтервальные (модификации MS105DU, MS105TDU, MS205DU, MS205TDU, MS4002TSDR, MS6002TSDR, ME205DU, ME205TDU).

Таблица 1

Окончание табл. 1

На маркировочной табличке указаны:

• - торговая марка изготовителя;

• - модификация весов;

• - серийный номер;

• - класс точности;

• - максимальная нагрузка (Мах);

• - минимальная нагрузка (Min);

• - поверочный интервал весов (е);

• - действительная цена деления шкалы (<Z);

• - предельные значения температур.

В качестве альтернативного варианта метрологические обозначения и характеристики могут одновременно отображаться на дисплее с помощью программных средств в постоянном режиме.

Схема пломбировки весов от несанкционированного доступа приведена на рисунке 4.

Рисунок 4 - Схема пломбировки от несанкционированного доступа.

Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой (наклейкой), которая находится на корпусе весов (рис. 4). Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО не может быть модифицировано без нарушения защитной пломбы и изменения положения переключателя юстировки. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов.

Таблица 2 - Идентификационные данные ПО

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений соответствует высокому по Р 50.2.077-2014.

Значения максимальной нагрузки (Мах), значение минимальной нагрузки (Min), действительной цены деления (d), поверочного интервала (е), числа поверочных интервалов (п), интервалов нагрузки (т) и пределов допускаемой погрешности при первичной поверке (тре) весов приведены в таблице 3.

Таблица 3 - Метрологические характеристики

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке

Таблица 4 - Метрологические и технические характеристики весов

Таблица 5 - Масса и габаритные размеры модификаций весов

наносится на маркировочную табличку, расположенную на ГПУ весов и типографским способом на титульный лист руководства по эксплуатации.

Таблица 6 - Комплектность весов

осуществляется по документу ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (Приложение ДА).

Основные средства поверки - рабочие эталоны единицы массы 1,2, 3 и 4-го разрядов по Государственной поверочной схеме для средств измерения массы (гири классов точности Ег, Fi, F2, Mi по ГОСТ OIML R 111-1-2009 «Гири классов Ei, Ег, Fi, F2, Mi, Mi-2, М2, М2-3 и Мз. Метрологические и технические требования».

Знак поверки наносится на свидетельство о поверке.

изложены в документе «Весы неавтоматического действия М. Руководство по эксплуатации», раздел «Использование по назначению».

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

Государственная поверочная схема для средств измерений массы (Приказ Госстандарта №2818 от 29.12.2018 г.)

Техническая документация фирмы-изготовителя

Фирма «Mettler-Toledo GmbH», Швейцария

Адрес: Im Langacher 44, 8606 Greifensee, Switzerland

Акционерное общество «Метглер-Толедо Восток»

(АО «Меттлер-Толедо Восток»)

Адрес: 101000 г. Москва, Сретенский бульвар, д. 6/1, стр. 1 комн. 8,10,16

Тел.: (495) 651-98-86, 621-92-11; факс: (499) 272-22-74;

E-mail: inforus@mt.com, www.mt.com

Федеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии» (ФГУП «СНИИМ»)

Адрес: 630004, Новосибирск, пр. Димитрова, 4

Тел. (383) 210-08-14; факс (383) 210-13-60

E-mail: director@sniim.ru

Аттестат аккредитации ФГУП «СНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310556 от 14.01.2015 г.
