№1993 от 23.08.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 110724
О внесении изменений в описание типа на преобразователи давления измерительные СДВ-SMART, модификаций 1020...
Приказы по основной деятельности по агентству Вн. Приказ № 1993 от 23.08.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ23 августа 2019 г. № 1993
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 60152 «Преобразователи давления измерительные СДВ-SMART, модификаций 1020,1030,1040,1112,1120, ИЗО, 1140,1212, 1220,1230,1240,1312,1320,1330,1340,1412,1420,1430,1434,1440,1444, 1450,1460,1530,1540» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями АО «НПК ВИП» от 24 июня 2019 г. № НПК/0843 и № НПК/0944 приказываю:
-
1. Внести изменения в описание типа на преобразователи давления измерительные СДВ-SMART, модификаций 1020, 1030, 1040, 1112, 1120, ИЗО, 1140, 1212, 1220, 1230, 1240, 1312, 1320, 1330, 1340, 1412, 1420, 1430, 1434, 1440, 1444, 1450, 1460, 1530, 1540, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 61935-15, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 60152 «Преобразователи давления измерительные СДВ-SMART, модификаций 1020, 1030, 1040, 1112, 1120, ИЗО, 1140, 1212, 1220, 1230, 1240, 1312, 1320, 1330, 1340, 1412, 1420, 1430, 1434, 1440, 1444, 1450, 1460, 1530, 1540», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 61935-15, в связи с переименовпнием изготовителя с ЗАО «ПНК ВИП», г. Екатеринбург на АО «НПК ВИП», г. Екатеринбург.
-
3. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя С.С. Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
Сертификат: 00E1036EE32711E880E9EOO71BFC5DD276 Кому выдан: голубев Сергей Сергеевич Действителен: с 08.11.2018 де 08.11.2019
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «23» августа 2019 г. № 1993
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи давления измерительные СДВ-SMART, модификаций 1020, 1030, 1040, 1112, 1120, 1130, 1140, 1212, 1220, 1230, 1240, 1312, 1320, 1330, 1340, 1412, 1420, 1430, 1434, 1440, 1444, 1450, 1460, 1530, 1540
Назначение средства измеренийПреобразователи давления измерительные СДВ-SMART, модификаций 1020, 1030, 1040, 1112, 1120, 1130, 1140, 1212, 1220, 1230, 1240, 1312, 1320, 1330, 1340, 1412, 1420, 1430, 1434, 1440, 1444, 1450, 1460, 1530, 1540 (далее - преобразователи) предназначены для непрерывного измерения и преобразования измеряемой величины - давления абсолютного, избыточного, разрежения, давления-разрежения, гидростатического, разности давлений нейтральных и агрессивных, газообразных и жидких рабочих сред - в унифицированный токовый выходной сигнал 4-20 мА и цифровой сигнал на базе HART-протокола.
Описание средства измеренийПринцип действия преобразователей основан на тензорезистивном эффекте в полупроводниковом чувствительном элементе. Под воздействием измеряемой величины мембрана деформируется, вызывая изменение сопротивления тензорезисторов чувствительного элемента, а вследствие этого, изменение выходного электрического сигнала. Электрический сигнал преобразуется аналого-цифровым преобразователем в цифровой код, пропорциональный приложенному давлению. Цифровой код передается на цифровое индикаторное устройство, а так же на устройство, формирующее унифицированный аналоговый и цифровой выходные сигналы.
Конструктивно преобразователь состоит из первичного преобразователя давления и электронного блока обработки сигналов.
Преобразователи предназначены для работы во взрывобезопасных и взрывоопасных условиях. Взрывозащищенные преобразователи имеют виды взрывозащиты «взрывонепроницаемая оболочка» и (или) «искробезопасная электрическая цепь».
Преобразователи давления измерительные СДВ-SMART выпускаются в 25 модификациях, отличающихся видом измеряемого давления, верхними пределами измерений, габаритными размерами и массой.
Степень защиты оболочки от проникновения пыли и воды IP54, IP67 по ГОСТ 14254-2015 в зависимости от модификации.
По устойчивости к механическим воздействиям преобразователи являются виброустойчивыми и соответствуют группе L3, V1 или V2 по ГОСТ Р 52931-2008 в зависимости от модификации.
Преобразователи являются изделиями однофункциональными, одноканальными, восстанавливаемыми и ремонтируемыми в условиях предприятия-изготовителя.
Общий вид преобразователей представлен на рисунке 1. Пломбирование преобразователей не предусмотрено.

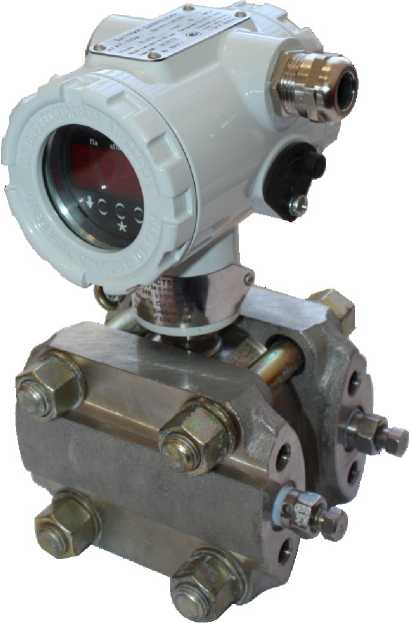

Рисунок 1 - Общий вид преобразователей
Идентификационные данные программного обеспечения, используемого для передачи данных с преобразователя на внешние устройства, указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
EPDD hart.a43 |
|
Номер версии (идентификационный номер) ПО |
Не ниже 1.0 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты ПО преобразователей «Высокий» в соответствии с P 50.2.077-2014.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Верхние пределы измерений (ВПИ):
с одинаковыми по абсолютному значению ВПИ избыточного давления и разрежения с различающимися по абсолютному значению ВПИ избыточного давления и разрежения:
|
от 0,16 до 250 кПа от 2,5 до 250 кПа от 0,16 до 100 кПа от 0,125 до 20 кПа от 12,5 до 150 кПа от 12,5 до 100 кПа от 0,16 кПа до 16 МПа от 1,6 до 250 кПа |
|
Вариация выходного сигнала, % от ВПИ, не более |
0,5- Y |
|
Пульсация выходного сигнала, % от ВПИ, не более:
|
0,7 Y 0,25 |
|
Пределы допускаемой дополнительной приведенной погрешности, вызванной воздействием вибрации, % от ВПИ:
1040, 1112, 1120, 1130, 1140, 1212, 1220, 1230, 1240, 1312, 1320, 1330, 1340, 1412, 1420, 1430, 1434, 1440, 1444, 1530, 1540
|
р in 1 1 max ±fe-pB 0,25 0,1 |
|
Пределы дополнительной приведенной погрешности преобразователей разности давлений и гидростатического давления при двухстороннем нагружении рабочим избыточным давлением, % от ВПИ:
|
р ЯГ-Рраб- тах ±0,2%/1 МПа ±0,08%/1 МПа ±0,04%/1 МПа ±0,02%/1 МПа |
Таблица 3 - Пределы допускаемой основной приведенной к ВПИ погрешности и пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °С модификации 1020
|
Модификации преобразователей |
Пределы допускаемой основной приведенной погрешности у, % от ВПИ |
Пределы допускаемой дополнительной приведенной погрешности ут, вызванной изменением температуры окружающего воздуха на каждые 10 °С, % от ВПИ | |
|
10; 6 кПа |
4; 2,5 кПа | ||
|
1020 |
± 0,5 |
± 1,0 |
± (0,1+0,05 Pmax/ Рв) |
Таблица 4 - Пределы допускаемой основной приведенной к ВПИ погрешности и пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °С модификации 1030
|
Модификации преобразователей |
Пределы допускаемой основной приведенной погрешности у, % от ВПИ |
Пределы допускаемой дополнительной приведенной погрешности ут, вызванной изменением температуры окружающего воздуха на каждые 10°С, % от ВПИ | ||
|
40; 25 кПа |
16; 10; 6 кПа |
4 кПа | ||
|
1030 |
± 0,25 |
± 0,5 |
± 1,0 |
± (0,05+0,05 Pmax/ Рв) |
|
± 0,5 |
± 1,0 |
± (0,1+0,05 Pmax/ Рв) | ||
Таблица 5 - Пределы допускаемой основной приведенной к ВПИ погрешности и пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °С модификаций 1112, 1212, 1412
|
Модификации преобразователей |
Пределы допускаемой основной приведенной погрешности у, % от ВПИ |
Пределы допускаемой дополнительной приведенной погрешности ут, вызванной изменением температуры окружающего воздуха на каждые 10°С, % от ВПИ | ||
|
1,6; 1,0 кПа |
0,6; 0,4 кПа |
0,25; 0,16 кПа | ||
|
1112, 1212, 1412 |
± 0,25 |
± 0,5 |
± 1,0 |
± (0,05+0,05 Pmax/ Рв) |
|
± 0,5 |
± 1,0 |
± (0,1+0,05 Pmax/ Рв) | ||
Таблица 6- Пределы допускаемой основной приведенной к ВПИ погрешности и пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °С модификации 1312
|
Модификации преобразователей |
Пределы допускаемой основной приведенной погрешности у, % от ВПИ |
Пределы допускаемой дополнительной приведенной погрешности ут, вызванной изменением температуры окружающего воздуха на каждые 10°С, % от ВПИ | ||
|
±0,8; ±0,5 кПа |
±0,315 кПа |
±0,2; ±0,125 кПа | ||
|
1312 |
± 0,25 |
± 0,5 |
± 1,0 |
± (0,05+0,05 Pmax/ Рв) |
|
± 0,5 |
± 1,0 |
± (0,1+0,05 Pmax/ Рв) | ||
Таблица 7- Пределы допускаемой основной приведенной к ВПИ погрешности и пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °С модификации 1240
|
Модификации преобразователей |
Пределы допускаемой основной приведенной погрешности у, % от ВПИ |
Пределы допускаемой дополнительной приведенной погрешности ут, вызванной изменением температуры окружающего воздуха на каждые 10°С, % от ВПИ |
|
Pmax/10 < Pв < Pmax | ||
|
1240 |
± 0,15 |
± (0,05+0,05 Pmax/ Рв) |
|
± 0,25 | ||
|
± 0,5 |
± (0,1+0,05 Pmax/ Рв) |
Таблица 8- Пределы допускаемой основной приведенной к ВПИ погрешности и пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °С модификаций 1040, 1120, 1130, 1140, 1220, 1230, 1320, 1330, 1340, 1420, 1430, 1434, 1440, 1444, 1450, 1460, 1530, 1540
|
Модификации преобразователей |
Пределы допускаемой основной приведенной погрешности у, % от ВПИ/ пределы допускаемой дополнительной приведенной погрешности ут, вызванной изменением температуры окружающего воздуха на каждые 10°С, % от ВПИ | ||
|
Pmax/3 < Рв < Pmax |
Pmax/10 < Рв < Pmax/3 |
Pmax/25<Pe<Pmax/10 | |
|
1040, 1120, 1130, 1140, 1220, 1230, 1320, 1330, 1340, 1420, 1430, 1434, 1440, 1444, 1450, 1460, 1530, 1540 |
± 0,1/ ± (0,05+0,05 Pmax/ Рв) |
± 0,15/ ± (0,05+0,05 Pmax/ Pb) |
± 0,5/ ± (0,1+0,04 Pmax/ Pb) |
|
± 0,15/ ± (0,05+0,05 Pmax/ Рв) | |||
|
± 0,25/ ± (0,05+0,05 Pmax/ Ps) | |||
|
± 0,5/ ± (0,1+0,05 Pmax/ Pa) |
± 1,0/ ± (0,1+0,04 Pmax/ Pb) | ||
Примечания
-
1 Pmax - максимальный верхний предел измерений для соответствующей модификации преобразователя.
-
2 Рв - верхний предел измерений, на который настроен преобразователь.
-
3 Рраб - значение рабочего избыточного давления.
Таблица 9 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Выходной сигнал: |
аналоговый сигнал постоянного |
|
тока от 4 до 20 мА, совмещенный с цифровым сигналом в стандарте | |
|
протокола HART | |
|
Напряжение питания постоянного тока, В: - для преобразователей с аналоговым выходным |
от 14 до 42 |
|
сигналом невзрывозащищенных исполнений и с видом взрывозащиты «взрывонепроницаемая оболочка» - для преобразователей с цифровым выходным сигналом на базе HART протокола |
от 18,5 до 42 |
|
невзрывозащищенных исполнений и с видом взрывозащиты «взрывонепроницаемая оболочка» | |
|
- для преобразователей с аналоговым выходным сигналом с видом взрывозащиты «искробезопасная |
от 14 до 24 |
|
электрическая цепь» - для преобразователей с цифровым выходным сигналом на базе HART протокола с видом взрывозащиты «искробезопасная электрическая цепь» |
от 18,5 до 24 |
|
- номинальное значение |
24±0,5 |
|
Потребляемая мощность, В^А, не более: - для преобразователей невзрывозащищенных |
1,0 |
|
исполнений и с видом взрывозащиты «взрывонепроницаемая оболочка» - для преобразователей с видом взрывозащиты «искробезопасная электрическая цепь» |
0,8 |
|
Масса (в зависимости от модификации преобразователя), кг |
от 5 до 12 |
|
Габаритные размеры, мм, не более: | |
|
- высота |
260 |
|
- ширина |
225 |
|
- длина |
200 |
|
Условия эксплуатации температура окружающего воздуха, °С |
от - 61 до + 70 |
|
Относительная влажность, %, не более |
100 при температуре 30°С |
|
Средняя наработка на отказ, ч |
157 000 |
|
Средний срок службы, лет |
14 |
наносится на титульный лист этикетки (паспорта) типографским способом и на табличку, прикрепленную к корпусу преобразователя, лазерным способом.
Комплектность средства измеренийТаблица 10 - Комплектность преобразователей
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Преобразователь давления измерительный |
АГБР.406239.001-33 |
1 |
Исполнение и обозначение в соответствии с заказом |
|
Этикетка(паспорт) |
АГБР.406239.001-33ПС |
1 | |
|
Методика поверки |
МП 95-221-2013 |
1 |
На 100 шт. или в один адрес, или по заказу, или в электронном виде |
|
Руководство по эксплуатации |
АГБР.406239.001-12РЭ |
1 | |
|
Сертификат соответствия (копия) |
- |
1 |
Для СДВ-SMART-HKd по запросу |
|
Инструкция по монтажу кабельных вводов |
- |
1 |
осуществляется по документу МП 95-221-2013 «ГСИ. Преобразователи давления измерительные СДВ-SMART. Методика поверки», утвержденному ФГУП «УНИИМ» 18 марта 2015 г.
Основные средства поверки:
-
- рабочий эталон единицы абсолютного давления 1 разряда в диапазоне значений от 0 до 100 кПа (калибратор давления CPG2500, рег. № 54615-13);
-
- рабочий эталон единицы избыточного давления 1 разряда в диапазоне значений от 0 до 16 МПа (калибратор давления CPC8000, рег. № 59862-15);
-
- рабочий эталон единицы давления 1 разряда в диапазоне значений от 0 до 400 кПа (калибратор давления CPC6000, рег. № 59862-15);
-
- рабочий эталон единицы избыточного давления 1 разряда в диапазоне значений от 0,005 до 25 кПа (калибратор давления пневматический Метран-505 Воздух-I, рег. № 42701-09);
-
- рабочий эталон единицы избыточного давления 1 разряда в диапазоне значений от 4 до 16 МПа (манометр грузопоршневой Р3860-МРА, рег. № 56428-14);
-
- рабочий эталон единицы избыточного давления 1 разряда в диапазоне значений от 0,2 до 16 МПа (манометр грузопоршневой МП-1000, рег. № 52189-16);
-
- рабочий эталон единицы электрического сопротивления 1 разряда с номинальным значением 50 Ом (мера электрического сопротивления однозначная МС 3050М, рег. № 46843-11);
-
- рабочий эталон единицы постоянного электрического напряжения 3 разряда в диапазоне значений от 100 мВ до 1000 В, единицы силы постоянного электрического тока 2 разряда в диапазоне значений от 10 мА до 3 А (мультиметр цифровой 34401А, рег. № 54848-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых преобразователей с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в этикетку (паспорт).
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к преобразователям давления измерительным СДВ-SMART, модификаций 1020, 1030, 1040, 1112, 1120, 1130, 1140, 1212, 1220, 1230, 1240, 1312, 1320, 1330, 1340, 1412, 1420, 1430, 1434, 1440, 1444, 1450, 1460, 1530, 1540
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Приказ Росстандарта от 29.06.2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
ГОСТ 8.107-81 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне V10-8 - 1 •IO3 Па
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1-106 Па
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
ИзготовительАкционерное общество «Научно-производственный комплекс «ВИП»
(АО «НПК ВИП»)
ИНН 6662058814
Адрес: 620142, г. Екатеринбург, ул. Щорса, 7
Тел.(факс): (343) 3020363
E-mail: info@zaovip.ru
Испытательный центрФедеральное государственное унитарное предприятие «Уральский
научно-исследовательский институт метрологии»
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Тел.: (343) 350-26-18, факс: (343) 350-20-39
E-mail: uniim@uniim.ru
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 19.10.2015 г.
