МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

22 августа 2019 г.                                             №     1958

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 55637 «Приборы виброизмерительные «ЯШМА» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «ДИАМЕХ 2000» б/д приказываю:

• 1. Внести изменения в описание типа на приборы виброизмерительные «ЯШМА», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 36859-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу ЯШМ.0О0.000.РЭ, «Прибор виброизмерительный «ЯШМА» Руководство по эксплуатации. Приложение Б «Методика поверки прибора с изменением 1», утвержденному 1 июля 2019 г., и распространить действие документа на вновь выпускаемые приборы виброизмерительные «ЯШМА».

• 3. Переоформить свидетельство об утверждении типа № 55637 «Приборы виброизмерительные «ЯШМА», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 36859-14, в связи с внесением изменений в методику поверки.

• 4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа

средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

  С.С. Голубев

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и ________ метрологии.

СВГ/Ц НИЯ О СЕ РГИФИКА П СП

сертификат: 00E1036EE32711E880E9E0071BFC5DO276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до (№.11.2019

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «22» августа 2019 г. № 1958

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы виброизмерительные «ЯШМА»

Приборы виброизмерительные «ЯШМА» (далее приборы) предназначены для измерений среднего квадратического значения (СКЗ) виброускорения и виброскорости, а также частоты вращения подшипников качения.

Приборы представляют собой двухканальное виброизмерительное устройство, состоящее из первичных преобразователей, блока измерений БИ 120 и блока системного БС120.

Принцип действия приборов основан на преобразовании значений измеряемой величины в электрический сигнал и последующей его обработке.

В качестве первичных преобразователей используются пьезоэлектрические акселерометры 608А10 и 608А11 и вихретоковые датчики ВБИ-М08-48У-2121-Л и ВБИ-М08-48У-2122-Л.

Пьезоэлектрический акселерометр 608А10 (608А11) представляет собой преобразователь инерционного типа и использует прямой пьезоэлектрический эффект, где электрический заряд чувствительного элемента пропорционален ускорению, воздействующему на преобразователь.

Принцип действия вихретокового датчика основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте контроля (роторе). Питание вихретокового датчика осуществляется переменным напряжением фиксированной частоты (несущая), амплитуда которого модулируется пропорционально расстоянию между датчиком и объектом контроля. Амплитудная огибающая несущей частоты является информационной частью выходного сигнала, которая выделяется путем демодуляции.

Блок измерений БИ120 выполнен на основе промышленного компьютера со встроенной платой формирования сигналов датчиков и платой сбора данных и обеспечивает обработку выходных сигналов первичных преобразователей (интегрирование, фильтрация, спектральный анализ на основе быстрого преобразования Фурье, оцифровка). Выполнение вычислительных операций, анализ и хранение данных осуществляется в блоке системном БС120.

Общий вид блоков измерений БИ120 и системного БС120 представлен на рисунке 1.

Общий вид пьезоэлектрических акселерометров 608А10 и 608А11 и вихретоковых датчиков ВБИ-М08-48У-2121-Л и ВБИ-М08-48У-2122-Л представлен на рисунке 2.

БИ120

БС120

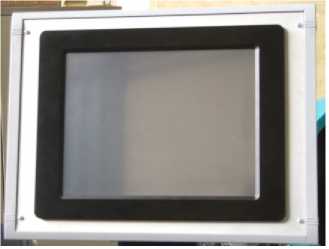

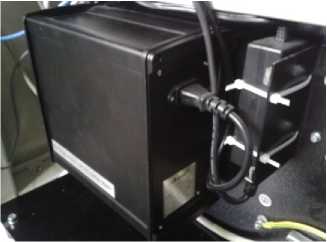

Рисунок 1 - Общий вид блока измерений БИ120 и блока системного БС120

ВБИ-М08-48У-2121-Л,

ВБИ-М08-48У-2122-Л.

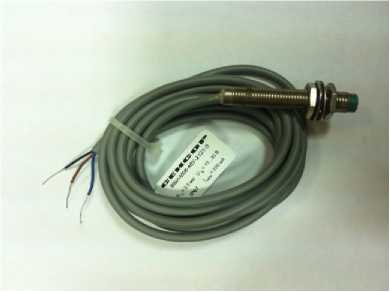

Рисунок 2 - Общий вид пьезоэлектрических акселерометров 608А10 и 608А11 и вихретоковых датчиков ВБИ-М08-48У-2121-Л и ВБИ-М08-48У-2122-Л

Программное обеспечение служит для обработки и визуализации информации, которая поступает от первичных преобразователей.

Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды, обеспечивающие управление работой комплекса и процессом измерений.

Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические и технические характеристики

Продолжение таблицы 2

наносится на лицевую панель блока измерений БИ120 методом наклейки или гравировки и на титульном листе руководства по эксплуатации.

Таблица 3 - Комплектность средства измерений

осуществляется по документу ЯШМ.000.000.РЭ «Прибор виброизмерительный «ЯШМА». Руководство по эксплуатации. Приложение Б «Методика поверки с изменением № 1», утвержденному ФГУП «ВНИИМС» 01 июля 2019 года.

Основные средства поверки: рабочий эталон 2-го разряда по приказу Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении Государственной поверочной схемы для средств измерения виброперемещения, виброскорости, виброускорения и углового ускорения», генератор сигналов сложной формы AFG3021 (регистрационный № 32620-06); установка тахометрическая УТ05-60 (регистрационный № 6840-78).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»

ГОСТ Р 52545.1 - 2006 «Подшипники качения. Методы измерения вибрации. Часть 1. Основные положения»

Технические условия ТУ 4277-057-54981193-14 «Прибор виброизмерительный «ЯШМА»

Общество с ограниченной ответственностью «ДИАМЕХ 2000» (ООО «ДИАМЕХ 2000»)

ИНН 7722233409

Адрес: 115432, Москва, 2-й Кожуховский проезд, д.29, корп.2, стр.16

Тел.: 223-04-20, факс 223-04-90

E-mail: diamech@diamech.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495)437-55-77 / 437-56-66;

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
