МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

16 июля 2019 г.

Москва

О продлении свидетельства № 57157/1 об утверждении типа на спектрометры рентгенофлуоресцентные EDX-7000, EDX-7000P, EDX-8000, EDX-8000P и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г, № 53732) (далее - Административный регламент), и в связи с обращением«ShimadzuCorporation» б/д №EDX-2019/1 приказываю:

• 1.   Внести изменения в описание типа на спектрометры рентгенофлуоресцентные EDX-7000, EDX-7000P, EDX-8000, EDX-8000P, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 58807-17, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Продлить срок действия свидетельства № 57157/1 об утверждении типа средств измерений «Спектрометры рентгенофлуоресцентные EDX-7000, EDX-7000P, EDX-8000, EDX-8000P» на последующие 5 лет.

• 3. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу

или индивидуальному предпришшахеша

• 4. Контроль за исполг гни

  хранится а системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

  Заместитель Руководителя

Сертификат: 00E1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Серсей Сергеевич Действителен: с (№.11.2018 до 08.11.2019

V - - -    -

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Спектрометры рентгенофлуоресцентные EDX-7000, EDX-7000P, EDX-8000, EDX-8000P (далее - спектрометры) предназначены для контроля элементного состава твердых и жидких сред, порошков, пленок.

Принцип работы спектрометров основан на измерении интенсивности флуоресцентного излучения, испускаемого атомами определяемых элементов, содержащихся в пробе, под воздействием рентгеновских лучей.

Для регистрации квантов рентгеновского излучения в спектрометрах, используется полупроводниковый детектор. В спектрометрах используют специальные фильтры, позволяющие увеличить соотношение сигнал/шум для отдельных элементов, и, соответственно, улучшить пределы обнаружения данных элементов.

При воздействии рентгеновского излучения на исследуемый образец каждый элемент, входящий в состав образца, флуоресцирует на специфической для него длине волны (рентгеновская флуоресценция). Вторичная рентгеновская флуоресценция представляет собой излучение, состоящее из множества характеристических линий излучения элементов. Это излучение регистрируется полупроводниковым детектором. Интенсивность излучения пропорциональна содержанию соответствующего элемента. Прибор позволяет одновременно обнаружить, измерить и зафиксировать интенсивность излучения различных элементов.

Спектрометры имеют специальные кюветные отделения с автоматической сменой проб (опция), позволяющие анализировать твердые, жидкие среды, порошки, гранулы, тонкие пленки.

Спектрометры EDX-7000, EDX-7000P, EDX-8000, EDX-8000P состоят из блока генератора рентгеновского излучения, блока спектрометра, контроллера и рабочей станции EDX. Блок генератора рентгеновского излучения представляет собой цепь для образования первичного рентгеновского излучения. Спектрометры EDX-7000P, EDX-8000P имеют дополнительные средств защиты и предупреждений, обеспечивающие надежную защиту от непреднамеренного открывания измерительной камеры во время работы и как следствие, предотвращения утечек рентгеновского излучения. Спектрометр состоит из основного блока и опциональных - устройства автоматической смены образцов, системы вакуумирования и модуля продувки газообразным гелием.

Устройство автоматической смены образцов состоит из турели, на которой можно установить двенадцать образцов.

С помощью программного обеспечения реализуется полная автоматизация анализа, начиная от смены образца и до представления результатов измерений в виде таблиц, графиков и спектров. С учетом матричных эффектов выполняется корректировка градуировочных характеристик, автоматически изменяется скорость сбора данных с целью оптимизации количественного анализа.

Идентификация элементов и определение их содержания выполняются на основе встроенной программы автоматического анализа - PCEDX-Navi и PCEDX-Pro. Программное обеспечение непрерывно контролирует состояние прибора.

Общий вид спектрометров рентгенофлуоресцентных EDX-7000, EDX-7000P, EDX-8000, EDX-8000P представлен на рисунках 1, 2.

Пломбирование спектрометров рентгенофлуоресцентных EDX-7000, EDX-7000P, EDX-8000, EDX-8000P отсутствует.

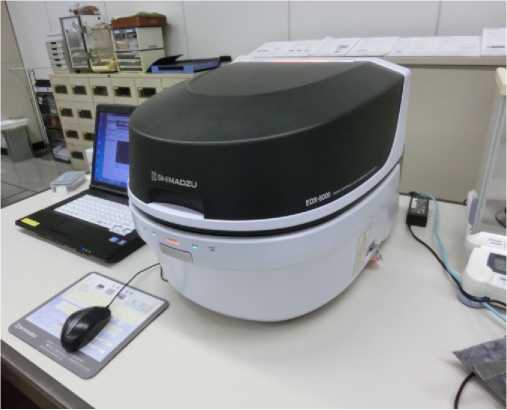

Рис. 2. Общий вид спектрометра EDX-8000, EDX-8000P.

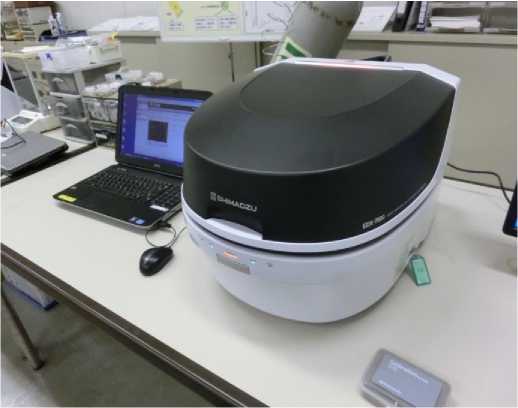

Рис. 1. Общий вид спектрометра EDX-7000, EDX-7000P.

Обработка результатов измерений проводится на основе определенного алгоритма без возможности изменения. Защита ПО осуществляется посредством записи защитного бита при программировании микропроцессора в процессе производства анализаторов. Защитный бит запрещает чтение кода микропрограммы, поэтому модификация программного обеспечения (умышленная или неумышленная) невозможна. Снять защитный бит можно только при полной очистке памяти микропроцессора вместе с программой находящейся в его памяти.

Метрологически незначимая часть, состоит из ПО, которое используется для обеспечения наилучшей наглядности отображения информации.

Программное обеспечение не влияет на метрологические характеристики спектрометров рентгенофлуоресцентных EDX-7000, EDX-7000P, EDX-8000, EDX-8000P.

Уровень защиты программного обеспечения "высокий" в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на шильдик с индивидуальным номером прибора и может дублироваться на лицевой панели прибора, а также, на титульный лист Руководства по эксплуатации спектрометра.

Таблица 4 - Комплектность спектрометров рентгенофлуоресцентных EDX-7000, EDX-7000P, EDX-8000, EDX- 8000P

осуществляется по документу МП 58807-14 "Спектрометры рентгенофлуоресцентные EDX-7000, EDX-7000P, EDX-8000, EDX-8000P. Методика поверки", с изменением № 1 утвержденному ФГУП "ВНИИМС" 10 ноября 2016 г.

Основные средства поверки:

• - ГСО состава латуни марганцево-железной ЛЦ 40 МцЗЖ;

• - ГСО состава легированной стали № 8876-2007 (комплект ЛГ-58).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на верхнюю панель прибора.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Техническая документация фирмы-изготовителя "Shimadzu Corporation", Япония.

Фирма "Shimadzu Corporation", Япония

Адрес: 1, Nishinokyo-Kuwabaracho, Nakagyo-ku, Kyoto, 604-8511, Japan

Фирма "Shimadzu Europa GmbH", Германия

Agpec:Albert-Hahn-Strasse 6-10, D-47269 Duisburg F.R.G.

Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495)437-55-77/437-56-66

E-mail: office@vniims.ru, www.vniims.ru

Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
