Приложение к сертификату № 2632_____

(обязательное)

ВНЕСЕН В ГОСУДАРСТВЕННЫЙ РЕЕСТР УТВЕРЖДЕННЫХ ТИПОВ ГСО

Регистрационный номер ГСО 62I6-9I/6245-9I

ВЗАМЕН НОМЕРА_______________

ВЫПУСКАЕТСЯ ПО НД: Техническое задание ПИГУ.418234.002 ТЗ, утвержденное директором ГУП НИИПММ 27 декабря 2002 г.

ГСО предназначен для градуировки, поверки и сличения спектрометров излучений человека типа СЕГ-01Т, СЕГ-02Т и других средств измерений (СИ) активности инкорпорированных радионуклидов в теле человека с применением сцинтилляционных и полупроводниковых детекторов гамма-излучения в диапазоне энергий от 50 до 3000 кэВ.

ГСО применяется в центрах радиационной медицины, медико-санитарных частях, научно-исследовательских институтах и других учреждениях Минздрава России, осуществляющих радиационный контроль персонала и населения, а также органами Госстандарта при выполнении работ по соблюдению ‘’Закона об обеспечении единства измерений”.

Градуировка СИ проводится в соответствии с инструкцией по применению ГСО ________ , обязательного приложения к паспорту ГСО_______________.

Комплект УФ-02Т представлен набором полиэтиленовых блоков и набором стержневых радионуклидных источников, которые на месте эксплуатации собираются в виде моделей - фантомов тела человека с заданным содержанием радионуклидов.

В состав комплекта входят 90 блоков типа “цельный” размером 165x110x55 мм, массой 0,9 кг и 40 блоков типа “половинный” размером 165x110x25 мм, массой 0,4 кг.

Радионуклидные источники, выполненные в виде стержней длиной 163 мм, диаметром 6 мм, вставляются в сквозные отверстия в блоках из расчета два источника на блок. Общее количество источников составляет: 180 штук типа “номинальный” и 80 штук типа “половинный”.

Полиэтиленовый блок с вложенными в него двумя радионуклидными источниками образует модуль унифицированного фантома, адекватный по взаимодействию с гамма-излучением мягкой биологической ткани тела человека, содержащей равномерно распределенный радионуклид.

Прилагаемая инструкция регламентирует шесть типов сборки (трансформации) фантомов тела человека (Ф,-гФ₆) с возрастными и антропометрическими характеристиками, приведенными в таблице 1, для трех геометрий измерений, принятых на спектрометрах излучений человека: стоя (лежа), сидя и сидя согнувшись.

Таблица 1

Сборка фантома, выполненная с радионуклидными источниками, образует стандартный образец активности инкорпорированных радионуклидов, равномерно распределенных в теле человека.

Стандартный образец выполняет функцию меры и воспроизводит пространственно-энергетический спектр гамма-излучения инкорпорированных радионуклидов для передачи размера активности радионуклидов спектрометру излучений человека путем его градуировки. Качество передачи обеспечивается:

• - калиброванным размером активности радионуклидных источников, полученным непосредственно от первичного эталона;

• - соответствием геометрических размеров фантома антропометрическим характеристикам и позе тела человека;

• - адекватностью модуля фантома мягкой биологической ткани по взаимодействию гамма-излучения с веществом в диапазоне энергий от 50 до 3000 кэВ.

Примечание - Показатель адекватности оценивался как предел отношения значений градуировочного коэффициента, рассчитанных методом Монте-Карло для модуля унифицированного фантома и модуля из мягкой биологической ткани в единицах имп/с-Бк для скользящего энергетического интервала шириной AE=R(E)E аппаратурного спектра гамма-излучения радионуклида, где R(E) - относительное энергетическое разрешение, а Е - средняя энергия интервала.

Унифицированный фантом комплектуется наборами взаимозаменяемых стержневых источников с радионуклидами: ^4<)К. ⁵⁷Со, ^6<)Со, ^|33Ва, ^l34Cs, ^l37Cs, ^l52Eu, ²²⁶Ra, ²²⁸Ra,

²⁴¹ Am. В состав входят наиболее опасные в радиационном отношении радионуклиды, а также реперные гамма-излучающие радионуклиды, обеспечивающие градуировку спектрометров в диапазоне энергий от 50 до 3000 кэВ.

Стержневые источники выполнены в виде закрытых радионуклидных источников, что исключает поступление радионуклидов в окружающую среду в условиях транспортирования, хранения и применения.

Сборка полиэтиленовых блоков без радионуклидных источников образует фоновые образцы (фоновые фантомы) соответствующего типоразмера.

Комплект УФ-02Т аттестуется по категории государственные стандартные образцы и предназначен к выпуску как продукция единичного повторяющегося производства.

Допускаемые значения активности основного радионуклида в СО приведены в таблице 2.

Таблица 2

Погрешность активности радионуклида в стандартном образце не превышает ± 5 % при доверительной вероятности 0,95.

Срок годности СО составляет 2 года. Срок годности СО при комплектации стержневыми источниками ⁵⁷Со и ¹³⁴Cs составляет 1 год.

РАЗРАБОТЧИК ГСО: Государственное унитарное предприятие научно-исследовательский институт промышленной и морской медицины, 196143, Санкт-Петербург, проспект Ю.Гагарина, 67.

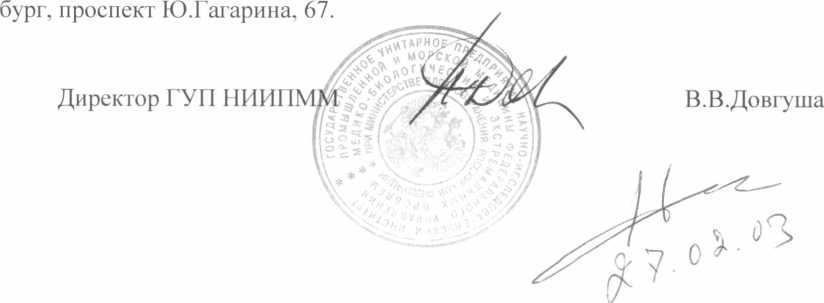

ИЗГОТОВИТЕЛЬ ГСО: Государственное унитарное предприятие научно-исследовательский институт промышленной и морской медицины, 196143, Санкт-Петер-
