Номер по Госреестру СО: ГСО 8819-2006
СО ПОРИСТОСТИ ТЕРРИГЕННЫХ ПОРОД, ПЕРЕСЕЧЕННЫХ СКВАЖИНОЙ (комплект СО Т)
СО представляет собой комплект из трех СО. Размеры СО: Т-1, Т-2 - h=1.7 м, d =0.2 м; Т-3 - h=1.7 м, d =0.195 м. Материал твердой фазы СО Т-1 - двухфракционная смесь мраморной крошки, Т-2 - кварцевый песок, Т-3 - кварцевая крошка и песок. Наполнитель, заполняющий межгранульное пространство твердой фазы для Т-1 и Т-2 - пресная вода, для Т-3 - пресная вода и парафин. Размеры СО Т обеспечивают создание "поля" тепловых нейтронов и гамма квантов, эквивалентного полю в бесконечной среде того же состава и свойств, что и материалы СО Т.
СРОК ГОДНОСТИ: 5 лет с ежегодным контролем стабильности параметров
СРОК СВИДЕТЕЛЬСТВА: 02.11.2011
НОМЕР ЗАПИСИ: 2121
ДАТА ОПУБЛИКОВАНИЯ: 18.05.2018
ПРОИЗВОДИТЕЛЬ: ООО "ТехноМодель"
СТРАНА: Россия
НАИМЕНОВАНИЕ АТТЕСТОВАННОЙ ХАРАКТЕРИСТИКИ
- ПЛОТНОСТЬ, кг/дм3; КОЭФФИЦИЕНТ ПОРИСТОСТИ, %; КОЭФФИЦИЕНТ НЕФТЕНАСЫЩЕННОСТИ, Для СО Т-3 за значение объемной доли наполнителя (%) принимали значение коэффициента пористости. Объемная доля наполнителя = (Объем наполнителя х 100%)/Объем СО общийСПОСОБ УСТАНОВЛЕНИЯ АТТЕСТОВАННОГО ЗНАЧЕНИЯ
- Расчетно-экспериментальныйНазначение стандартного образца
Описание стандартного образца
Знак утверждения типа
Комплектность стандартного образца
Документы, устанавливающие требования к стандартному образцу
Метрологические характеристики
Статистика
Кол-во поверок -
Кол-во поверок (подведы РСТ) -
Кол-во поверок (неподведы РСТ) -
Кол-во поверок (гос. организации) -
Кол-во поверок (чвстники) -
Кол-во владельцев - 0
Все стандартные образцы ООО "ТехноМодель"
| Номер в реестре | Наименование СО | Статус |
|---|---|---|
| ГСО 8875-2007 | СО ПОРИСТОСТИ И ПЛОТНОСТИ ДОЛОМИТОВЫХ ГОРНЫХ ПОРОД, ПЕРЕСЕЧЕННЫХ СКВАЖИНОЙ (комплект СО-ВД) | Срок действия истек |
| ГСО 8819-2006 | СО ПОРИСТОСТИ ТЕРРИГЕННЫХ ПОРОД, ПЕРЕСЕЧЕННЫХ СКВАЖИНОЙ (комплект СО Т) | Срок действия истек |
| ГСО 8818-2006 | СО ПОРИСТОСТИ КАРБОНАТНЫХ И ТЕРРИГЕННЫХ ПОРОД, ПЕРЕСЕЧЕННЫХ СКВАЖИНОЙ (комплект СО КТ) | Срок действия истек |
Владельцы ГСО 8819-2006 СО ПОРИСТОСТИ ТЕРРИГЕННЫХ ПОРОД, ПЕРЕСЕЧЕННЫХ СКВАЖИНОЙ (комплект СО Т)
| Организация | Кол-во поверок |
|---|
Приложение к сертификату № 3425
(обязательное)
ОПИСАНИЕ ТИПА ГСО
Государственный стандартный образец пористости терригенных пород, пересеченных скважиной (комплект СО Т)
ВНЕСЕНЫ В ГОСУДАРСТВЕННЫЙ РЕЕСТР УТВЕРЖДЁННЫХ ТИПОВ ГСО
Регистрационный номер ГСО 8819~2006
ВЫПУСКАЕТСЯ ПО НД: Техническое задание, утвержденное ООО «ТехноМодель» в 2006 г.
ФОРМА ВЫПУСКА ГСО: единичное производство.
НОМЕР И ДАТА ВЫПУСКА ПАРТИИ ГСО: март 2006 г
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ: комплект стандартных образцов предназначен для градуировки и калибровки аппаратуры стационарного нейтронного, импульсного нейтронного каротажа, плотностного гамма-гамма каротажа, СО каротажа.
Область применения: нефтяная, нефтедобывающая и газовая
промышленность, геология.
НОРМАТИВНЫЕ ДОКУМЕНТЫ:
РД 39-4-941-83 «Ведомственная поверочная схема для скважинных средств измерений водонасыщенной пористости горных пород»;
МУ 41-06-051-84 «Методические указания. Аппаратура нейтрон-нейтронного и нейтронного гамма каротажа нефтяных и газовых скважин. Методы и средства поверки».
РД 153-39.0-072-01 «Техническая инструкция по проведению геофизических исследований и работ на кабеле в нефтяных и газовых скважинах»;
ОПИСАНИЕ ТИПА ГСО
Государственный стандартный образец пористости терригенных пород, пересеченных скважиной (комплект СО Т)
ВНЕСЕНЫ В ГОСУДАРСТВЕННЫЙ РЕЕСТР УТВЕРЖДЁННЫХ ТИПОВ ГСО
Регистрационный номер ГСО 8819~2006
ВЫПУСКАЕТСЯ ПО НД: Техническое задание, утвержденное ООО «ТехноМодель» в 2006 г.
ФОРМА ВЫПУСКА ГСО: единичное производство.
НОМЕР И ДАТА ВЫПУСКА ПАРТИИ ГСО: март 2006 г
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ: комплект стандартных образцов предназначен для градуировки и калибровки аппаратуры стационарного нейтронного, импульсного нейтронного каротажа, плотностного гамма-гамма каротажа, СО каротажа.
Область применения: нефтяная, нефтедобывающая и газовая
промышленность, геология.
НОРМАТИВНЫЕ ДОКУМЕНТЫ:
РД 39-4-941-83 «Ведомственная поверочная схема для скважинных средств измерений водонасыщенной пористости горных пород»;
МУ 41-06-051-84 «Методические указания. Аппаратура нейтрон-нейтронного и нейтронного гамма каротажа нефтяных и газовых скважин. Методы и средства поверки».
РД 153-39.0-072-01 «Техническая инструкция по проведению геофизических исследований и работ на кабеле в нефтяных и газовых скважинах»;
ОПИСАНИЕ: комплект СО КТ состоит из трех стандартных образцов, технические характеристики которых приведены в таблице 1.
Таблица 1
|
Индекс СО |
Размер СО, м |
Материал твердой фазы СО |
Наполнитель, заполняющий межгранульное пространство твердой фазы СО |
|
Т-1 |
высота - 1,7; диаметр скважины -0,2 м |
Двухфракционная смесь мраморной крошки |
Пресная вода |
|
Т-2 |
высота - 1,7; диаметр скважины -0,2 м |
Кварцевый песок |
Пресная вода |
|
Т-3 |
высота - 1,7; диаметр скважины -0,195 |
Кварцевая крошка и песок |
Пресная вода и парафин |
Размеры СО Т обеспечивают создание «поля» тепловых нейтронов и гамма квантов, эквивалентного полю в бесконечной среде того же состава и свойств, что и материалы СО Т.
НОРМИРУЕМЫЕ МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Аттестованная характеристика - для Т-1, Т-2 плотность; для Т-3 коэффициент пористости*. Аттестованные значения СО и погрешности аттестованных значений СО при Р=0,95 приведены в таблице 2.
Таблица 2
|
Индекс СО |
Аттестованная характеристика |
Аттестованное значение СО |
Абсолютная погрешность аттестованного значения СО (при Р=0,95) |
|
Т-1 |
Плотность, кг/дм3 |
2,29 |
0,02 |
|
Т-2 |
Плотность, кг/дм3 |
1,85 |
0,02 |
|
Т-3 |
Коэффициент пористости, % |
32,5 |
0,9 |
* Для стандартного образца Т-3 за значение объемной доли наполнителя (%) принимали за значение коэффициента пористости. Объемная доля наполнителя = (Объем наполнителя х 100%) / Объем СО общий.
|

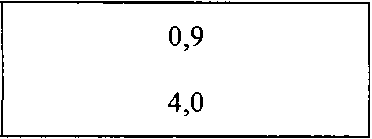

Т-3 |
Коэффициент пористости, % Коэффициент нефтенасыщенности |
32,5 50 |
0,9 4,0 |
* Для стандартного образца Т-3 за значение объемной доли наполнителя (%) принимали за значение коэффициента пористости. Объемная доля наполнителя = (Объем наполнителя * 100%) / Объем СО общий.
Срок годности СО: 5 лет с ежегодным контролем стабильности параметров.
РАЗРАБОТЧИК СО:
ООО «ТехноМодель», 625000, Россия, г. Тюмень, ул. Калужская, 39
ИЗГОТОВИТЕЛЬ СО:
ООО «ТехноМодель», 625000, Россия, г. Тюмень, ул. Калужская, 39
Директор
ООО «ТехноМодель»
Г.В. Горбунов
V
