Номер по Госреестру СО: ГСО 10008-2011
СО СТРУКТУРЫ НАНОПЕРИОДИЧЕСКОЙ DOFIL-01
СО представляет собой квадрат со стороной приблизительно 1 см, вырезанный из подложки кремния кристаллографической ориентации (001), на которой нанесена тонкая пленка металла Pd толщиной (30-130) нм. В центре образца в квадратной области со стороной приблизительно 80 мкм реализован периодический узор, представляющий собой расположенные в шахматном порядке упорядоченные наборы линий длиной приблизительно 10 мкм, и периодами Т1, Т2, Т3. СО упакован в пенал, который предохраняет его от механических повреждений. Комплект поставки: СО в пенале с этикеткой, паспорт.
СРОК ГОДНОСТИ: периодичность контроля 1 раз в год
СРОК СВИДЕТЕЛЬСТВА: 06.12.2016
НОМЕР ЗАПИСИ: 1304
ДАТА ОПУБЛИКОВАНИЯ: 18.05.2018
ПРОИЗВОДИТЕЛЬ: ФБУ "Нижегородский ЦСМ"
СТРАНА: Россия
НАИМЕНОВАНИЕ АТТЕСТОВАННОЙ ХАРАКТЕРИСТИКИ
- период структуры (Т1, Т2, Т3), нмСПОСОБ УСТАНОВЛЕНИЯ АТТЕСТОВАННОГО ЗНАЧЕНИЯ
- Использование государственных эталонов единиц величинНазначение стандартного образца
для аттестации методик измерений геометрических размеров, контроля точности методик измерений с установленными в них алгоритмами, могут применяться для поверки и калибровки средств измерений (микроскопов сканирующих зондовых, электронных растровых) при соответствии метрологических характеристик СО требованиям метрологического контроля.Описание стандартного образца
СО представляет собой квадрат со стороной приблизительно 1 см, вырезанный из подложки кремния кристаллографической ориентации (001), на которой нанесена тонкая плёнка металла Pd толщиной 30-130 нм. В центре образца в квадратной области со стороной приблизительно 80 мкм реализован периодический узор, представляющий собой расположенные в шахматном порядке упорядоченные наборы линий длиной приблизительно 10 мкм, и периодами Т1, Т2, Т3 (см. Рис. 1а) Стандартный образец упакован в пенал, которыйпредохраняет его от механических повреждений. Комплект поставки: СО в пенале с этикеткой, паспорт.

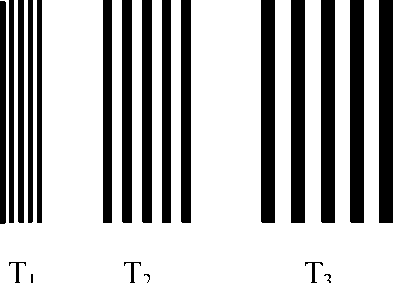

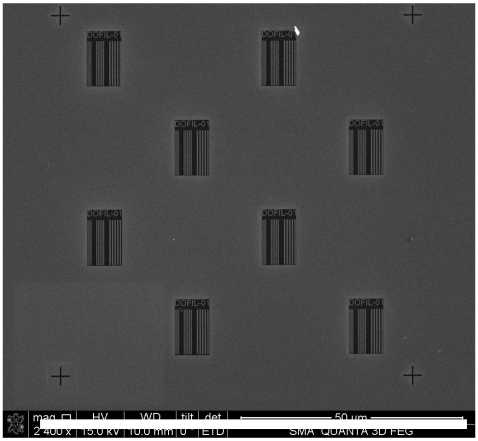

Рис.1 а - изображение электронно-микроскопическое рабочей области СО структуры нанопериодической DOFIL-01, представляющей собой расположенные в шахматном порядке ансамбли, упорядоченных наборов линий, длиной приблизительно 10 мкм и периодами T1, T2, T3, б - схематическое изображение одного из ансамблей с указанием периодов структуры: T1, T2, T3.
а
Приложение к свидетельству № 2375 Лист № 3
об утверждении типа стандартных образцов всего листов 3 (обязательное)
Знак утверждения типа
Место и способ нанесения знака утверждения типа на сопроводительные документы стандартного образца: полиграфическим способом в правом верхнем углу первого листа паспорта и в левом верхнем углу этикетки СО утвержденного типа.
Комплектность стандартного образца
Документы, устанавливающие требования к стандартному образцу
Метрологические характеристики
Аттестованная характеристика |
Размерность |
Интервал допускаемых значений аттестуемой характеристики СО |
Границы допускаемых значений абсолютной погрешности аттестованного значения СО (Р=0,95), нм |
Период (Ti) |
нм |
от 150 до 250 |
±25 |
Период (T2) |
нм |
от 300 до 500 |
±25 |
Период (T3) |
нм |
от 500 до 750 |
±25 |
Место и способ нанесения знака утверждения типа на сопроводительные документы стандартного образца: полиграфическим способом в правом верхнем углу первого листа паспорта и в левом верхнем углу этикетки СО утвержденного типа.
РАЗРАБОТЧИК: - Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области», (ФБУ "Нижегородский ЦСМ"), 603950, г. Нижний Новгород, ул. Республиканская, д. 1
ИЗГОТОВИТЕЛЬ: - Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области», (ФБУ "Нижегородский ЦСМ"), 603950, г. Нижний Новгород, ул. Республиканская, д. 1
Заместитель Руководителя Федерального агентства ____________ ЕРЛетросян по техническому регулированию подпись расшифровка подписи и метрологии М.П. «___»______________2011 гСтатистика
Кол-во поверок -
Кол-во поверок (подведы РСТ) -
Кол-во поверок (неподведы РСТ) -
Кол-во поверок (гос. организации) -
Кол-во поверок (чвстники) -
Кол-во владельцев - 0
Все стандартные образцы ФБУ "Нижегородский ЦСМ"
Номер в реестре | Наименование СО | Статус |
---|---|---|
ГСО 10655-2015 | СО СОСТАВА ИСКУССТВЕННОЙ ГАЗОВОЙ СМЕСИ В ГЕЛИИ С3Н8/Не | Действует |
ГСО 10654-2015 | СО СОСТАВА ИСКУССТВЕННОЙ ГАЗОВОЙ СМЕСИ В ВОЗДУХЕ (Air-НЦ-2) | Действует |
ГСО 10653-2015 | СО СОСТАВА ИСКУССТВЕННОЙ ГАЗОВОЙ СМЕСИ В ВОЗДУХЕ (Air-НЦ-1) | Действует |
ГСО 10652-2015 | СО СОСТАВА ИСКУССТВЕННОЙ ГАЗОВОЙ СМЕСИ В АЗОТЕ (N2-НЦ-2) | Действует |
ГСО 10651-2015 | СО СОСТАВА ИСКУССТВЕННОЙ ГАЗОВОЙ СМЕСИ В АЗОТЕ (N2-НЦ-1) | Действует |
ГСО 10650-2015 | СО СОСТАВА ИСКУССТВЕННОЙ ГАЗОВОЙ СМЕСИ В АЗОТЕ (N2-НЦ-0) | Действует |
ГСО 10208-2013 | СО СОСТАВА ГАЗОВОЙ СМЕСИ С6Н14/N2 (воздух) | Срок действия истек |
ГСО 10012-2011 | СО СТРУКТУРЫ НАНОПЕРИОДИЧЕСКОЙ VSDU-1000 | Срок действия истек |
ГСО 10011-2011 | СО СТРУКТУРЫ НАНОПЕРИОДИЧЕСКОЙ VSDU-500 | Срок действия истек |
ГСО 10010-2011 | СО СТРУКТУРЫ НАНОПЕРИОДИЧЕСКОЙ MAIS-1000 | Срок действия истек |
ГСО 10009-2011 | СО СТРУКТУРЫ НАНОПЕРИОДИЧЕСКОЙ MAIS-500 | Срок действия истек |
ГСО 10008-2011 | СО СТРУКТУРЫ НАНОПЕРИОДИЧЕСКОЙ DOFIL-01 | Срок действия истек |
ГСО 10007-2011 | СО ПОВЕРХНОСТНОЙ ПЛОТНОСТИ И ТОЛЩИНЫ АЛЮМИНИЕВОГО ПОКРЫТИЯ НА СТЕКЛЕ (комплект ППТ-2Ал/С) | Срок действия истек |
Владельцы ГСО 10008-2011 СО СТРУКТУРЫ НАНОПЕРИОДИЧЕСКОЙ DOFIL-01
Организация | Кол-во поверок |
---|
Лист № 1
всего листов 3
Приложение к свидетельству № 2375 об утверждении типа стандартных образцов
(обязательное)
ОПИСАНИЕ ТИПА СТАНДАРТНОГО ОБРАЗЦА
УТВЕРЖДЕННОГО ТИПА СТАНДАРТНЫЙ ОБРАЗЕЦ
СТРУКТУРЫ НАНОПЕРИОДИЧЕСКОЙ DOFIL-01
ГСО 10008-2011
ДОКУМЕНТЫ, устанавливающие требования к метрологическим и техническим характеристикам и выпуску из производства:- техническое задание на разработку стандартного образца структуры нанопериодической DOFIL-01, утвержденное 09.2011 г.;
- программа испытаний стандартного образца структуры нанопериодической DOFIL-01 в целях утверждения типа, утвержденная 10.2011 г.;
- программа испытаний стандартного образца структуры нанопериодической DOFIL-01 серийного выпуска, утвержденная 10.2011 г.
Периодичность актуализации технической документации на тип стандартного образца не реже одного раза в пять лет.
ФОРМА ВЫПУСКА: серийное производство периодически повторяющимися партиями.
НОМЕР ЭКЗЕМПЛЯРА (ПАРТИИ), ДАТА ВЫПУСКА: партия № 1, дата выпуска -сентябрь 2011 г.
НАЗНАЧЕНИЕ: для аттестации методик измерений геометрических размеров, контроля точности методик измерений с установленными в них алгоритмами, могут применяться для поверки и калибровки средств измерений (микроскопов сканирующих зондовых, электронных растровых) при соответствии метрологических характеристик СО требованиям метрологического контроля.
СФЕРА ПРИМЕНЕНИЯ:-
- сфера государственного регулирования: осуществление мероприятий государственного контроля (надзора);
-
- область применения: научные исследования, наноиндустрия.
-
- методики измерений геометрических параметров структуры нанопериодической.
-
- документы на методики поверки (калибровки) СИ (микроскопов сканирующих зондовых, электронных растровых).
-
- ГОСТ Р 8.563-2009 ГСИ. Методики (методы) измерений;
-
- ГОСТ Р ИСО 5725-1-2002 Точность (правильность и прецизионность) методов и результатов измерений. Часть 1. Основные положения и определения;
-
- ГОСТ Р ИСО 5725-2-2002 Точность (правильность и прецизионность) методов и результатов измерений. Часть 2. Основной метод определения повторяемости и воспроизводимости стандартного метода измерений;
Приложение к свидетельству № 2375 об утверждении типа стандартных образцов (обязательное)
- ГОСТ Р ИСО 5725-3-2002 Точность (правильность и прецизионность) методов и результатов измерений. Часть 3. Промежуточные показатели прецизионности стандартного метода измерений;
- ГОСТ Р ИСО 5725-4-2002 Точность (правильность и прецизионность) методов и результатов измерений. Часть 4. Основные методы определения правильности стандартного метода измерений.
- на методы контроля погрешностей методики измерений: ГОСТ Р ИСО 5725-6-2002 Точность (правильность и прецизионность) методов и результатов измерений. Часть 6. Использование значений точности на практике.
ОПИСАНИЕ: СО представляет собой квадрат со стороной приблизительно 1 см, вырезанный из подложки кремния кристаллографической ориентации (001), на которой нанесена тонкая плёнка металла Pd толщиной 30-130 нм. В центре образца в квадратной области со стороной приблизительно 80 мкм реализован периодический узор, представляющий собой расположенные в шахматном порядке упорядоченные наборы линий длиной приблизительно 10 мкм, и периодами Т1, Т2, Т3 (см. Рис. 1а) Стандартный образец упакован в пенал, который
предохраняет его от механических повреждений. Комплект поставки: СО в пенале с этикеткой, паспорт.
Рис.1 а - изображение электронно-микроскопическое рабочей области СО структуры нанопериодической DOFIL-01, представляющей собой расположенные в шахматном порядке ансамбли, упорядоченных наборов линий, длиной приблизительно 10 мкм и периодами T1, T2, T3, б - схематическое изображение одного из ансамблей с указанием периодов структуры: T1, T2, T3.
а
Приложение к свидетельству № 2375 Лист № 3
об утверждении типа стандартных образцов всего листов 3 (обязательное)
НОРМИРОВАННЫЕ МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Аттестованная характеристика |
Размерность |
Интервал допускаемых значений аттестуемой характеристики СО |
Границы допускаемых значений абсолютной погрешности аттестованного значения СО (Р=0,95), нм |
Период (Ti) |
нм |
от 150 до 250 |
±25 |
Период (T2) |
нм |
от 300 до 500 |
±25 |
Период (T3) |
нм |
от 500 до 750 |
±25 |
Место и способ нанесения знака утверждения типа на сопроводительные документы стандартного образца: полиграфическим способом в правом верхнем углу первого листа паспорта и в левом верхнем углу этикетки СО утвержденного типа.
РАЗРАБОТЧИК: - Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области», (ФБУ "Нижегородский ЦСМ"), 603950, г. Нижний Новгород, ул. Республиканская, д. 1
ИЗГОТОВИТЕЛЬ: - Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области», (ФБУ "Нижегородский ЦСМ"), 603950, г. Нижний Новгород, ул. Республиканская, д. 1
Заместитель Руководителя Федерального агентства ____________ ЕРЛетросян по техническому регулированию подпись расшифровка подписи и метрологии М.П. «___»______________2011 г
