76574-19 Измеритель мощности СВЧ
(PMX18-012)
Назначение средства измерений:
Измеритель мощности СВЧ РМХ18-012 (далее - измеритель РМХ18-012) предназначен для измерений мощности СВЧ непрерывных и модулированных колебаний в коаксиальном тракте.
Внешний вид.
Измеритель мощности СВЧ
Рисунок № 1
Внешний вид.
Измеритель мощности СВЧ
Рисунок № 2
Программное обеспечение
Встроенное программное обеспечения (далее - ПО) выполняет функции : управление работой преобразователя 2505А, выбор режимов измерений, обработка и хранение измеряемых данных, создание отчетов измерений. Встроенное ПО, реализованное в виде микропроцессорной программы, устанавливается в блок 1830А изготовителем.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Tegam Inc. Model 1830A |
Номер версии (идентификационный номер) ПО |
v1.1.52a (7226) |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на маркировочный ярлык, расположенный на передние панели корпусов блока 1830А и преобразователя 2505А методом офсетной печати и на титульный лист документа «Измеритель мощности СВЧ РМХ18-012. Формуляр 3456/1862ФО» типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к измерителю мощности СВЧ РМХ18-012
ГОСТ 8.569-2000 ГСИ. Ваттметры СВЧ малой мощности диапазоне частот 0,02-178,6 ГГц. Методика поверки и калибровки
ГОСТ 8.641-2014 ГСИ. Государственная поверочная схема для средств измерений мощности электромагнитных колебаний в коаксиальных и волноводных трактах в диапазоне частот от 0,03 до 37,5 ГГц
Техническая документация изготовителя
Поверка
Поверка осуществляется по документу РМХ18-012-3456/1862 «Измеритель мощности СВЧ РМХ18-012. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 27 мая 2019 года.Основные средства поверки:
-
- комплект измерителей присоединительных размеров КИПР-01Р-01, регистрационный номер в Федеральном информационном фонде 68805-17;
-
- генератор сигналов Agilent E8257D, регистрационный номер в Федеральном информационном фонде 53941-13;
-
- генератор сигналов сложной формы AFG3022В, регистрационный номер в Федеральном информационном фонде 41694-09;
-
- эталонные ваттметры поглощаемой мощности рассогласованные из состава ГЭТ 26-2010, КСВН не менее 1,5; нестабильность калибровочного коэффициента за 1 год не более 0,2 %;
-
- рабочий эталон единицы мощности электромагнитных колебаний 1 разряда (по ГОСТ 8.641-2014) в диапазоне значений от 0,1 до 10 мВт в диапазоне частот от 0,03 до 37,50 ГГц, доверительные границы относительной погрешности измерений мощности в коаксиальных трактах при доверительной вероятности 95 % в диапазоне частот от 30 до 100 МГц ±0,4 %, в диапазоне частот от 100 МГц до 26 ГГц ±1,0 %;
-
- ваттметр поглощаемой мощности СВЧ NRP18T, регистрационный номер в Федеральном информационном фонде 69958-17.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого измерителя РМХ18-012 с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Изготовитель
Фирма «Tegam, Inc.», США
Адрес: 10 TEGAM Way, Geneva, Ohio, 44041, USA
Телефон: 440 466 6100, факс: 440 466 6110
Web-сайт: www.tegam.com
Е-mail: sales@tegam.com
Заявитель
Общество с ограниченной ответственностью «ЭВМКОМПЛЕКТ»
(ООО «ЭВМКОМПЛЕКТ»), г. Москва
ИНН 7720800677
Адрес: 116675, г. Москва, ул. Руднева, д. 14, пом. VIII
Телефон: +7 (495) 532-53-74
Е-mail: evmpribor@mail.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский
научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево
Юридический адрес: 141570, Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ
Телефон (факс) +7 (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Принцип действия измерителя РМХ18-012 основан на измерении мощности методом замещения.
Измеритель РМХ18-012 состоит из блока измерительного 1830А (далее - блок 1830А) и преобразователя измерительного 2505А (далее - преобразователь 2505А), соединенных между собой кабелем для нагревателя и подключения напряжения смещения СА-21-15 (далее - кабель СА-21-15).
Функционально блок 1830А содержит мостовую схему замещения мощностью постоянного тока и имеет два моста, уравновешивающие как измерительный, так и компенсационный термисторы, а также схему нагревателя для термостатирования преобразователя 2505А.
Сохранение равенства сопротивлений термисторов в преобразователе 2505А при измерении СВЧ мощности обеспечивается с помощью следящего усилителя, который сравнивает напряжения на резисторе и термисторах, измеренные равными по точности усилителями, и управляет работой транзистора в схеме питания общей цепи.
Измерение мощности проводится посредством аналогово-цифрового преобразователя в цепи эталонного сопротивления, передающего результат измерений в цифровом виде на выход, расположенный на передней панели блока 1830А.
Преобразователь 2505А состоит из пары термисторов, двухэлементного резистивного делителя мощности с последовательно соединенными резисторами 50 Ом каждый.
Управление измерителем РМХ18-012 может осуществляться как нажатием кнопок на передней панели блока 1830А, так и дистанционно через интерфейсы USB или TCP/IP.
Общий вид измерителя РМХ18-012 представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2. От несанкционированного доступа блок 1830А и преобразователь 2505А защищены фирменными наклейками.
-

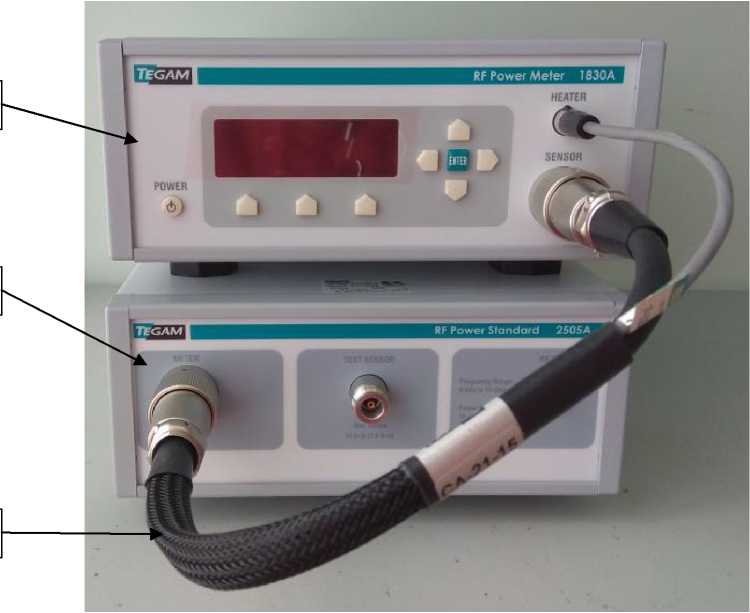

1 - блок 1830А
-
2 - преобразователь 2505А
-
3 - кабель СА-21-15
Рисунок 1 - Общий вид измерителя РМХ18-012
1 - Места расположения фирменных наклеек от несанкционированного доступа
Рисунок 2 - Измеритель РМХ18-012. Вид сзади
Таблица 4 -
Наименование |
Обозначение |
Количество |
Измеритель мощности СВЧ РМХ18-012 в составе: |
зав. № 3456/1862 | |
- блок измерительный 1830А |
зав. № 1862 |
1 шт. |
- преобразователь измерительный 2505А |
зав. № 3456 |
1 шт. |
- кабель USB |
СА-14-2М |
1 шт. |
- кабель для нагревателя и подключения напряжения смещения |
СА-21-15 |
1 шт. |
Формуляр |
3456/1862ФО |
1 экз. |
Руководство по эксплуатации Часть 1 |
3456/1862РЭ |
1 экз. |
Руководство по эксплуатации Часть 2. Блок измерительный 1830А |
3456/1862РЭ1 |
1 экз. |
Руководство по эксплуатации Часть 3. Преобразователь измерительный 2505А |
3456/1862РЭ2 |
1 экз. |
Методика поверки |
РМХ18-012-3456/1862 |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон частот |
от 6 кГц до 18 ГГц включ. |
Диапазон измерений мощности, мВт |
от 10 2 до 10 включ. |
Модуль эффективного коэффициента отражения выхода преобразователя 2505А, не более: - в диапазоне частот от 6 кГц до 6 ГГц включ. |
0,03 |
- в диапазоне частот св. 6 до 15 ГГц включ. |
0,05 |
- в диапазоне частот св. 15 до 18 ГГц включ. |
0,07 |
Пределы допускаемой относительной погрешности измерений мощности, % |
±3,0 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Коаксиальный соединитель выхода преобразователя 2505А |
N, розетка |
Параметры электрического питания: - напряжение переменного тока, В |
от 198 до 242 |
- частота переменного тока, Гц |
от 49,5 до 50,5 |
Потребляемая мощность, В •А, не более |
75 |
Масса, кг, не более: - блока 1830А |
3,16 |
- преобразователя 2505А |
3,15 |
Габаритные размеры, мм, не более: - блока 1830А | |
длина |
380 |
ширина |
220 |
высота |
105 |
- преобразователя 2505А | |
длина |
355 |
ширина |
220 |
высота |
105 |
Рабочие условия применения: - температура окружающего воздуха, °С |
от +15 до +30 |
- относительная влажность окружающего воздуха, %, не более |
80 |
- атмосферное давление, кПа (мм рт.ст.) |
от 84,0 до 106,7 (от 630 до 800) |
