Номер по Госреестру СИ: 76697-19
76697-19 Термопреобразователи сопротивления платиновые
(серии WZ)
Назначение средства измерений:
Термопреобразователи сопротивления платиновые серии WZ (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры подшипников, обмотки и железного сердечника электродвигателя или статора электродвигателя.
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 1
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 2
Общие сведения
Дата публикации - 05.01.2020
Срок свидетельства - 29.11.2029
Номер записи - 175021
ID в реестре СИ - 952967
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
WZD-Φ8*60-5000 M12*1, WZD-Φ10*70-900/5000 M16*1.5, WZD, BWZG, BWZD-Φ10*200-300 M16*1.5, 2WZG,
Производитель
Изготовитель - Фирма "JiangSu Dongjia Electric Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Справочник содержит сводную информацию из более чем 40 официальных баз данных по организациям, осуществляющим деятельность в области стандартизации, метрологии, аккредитации. Выборка организаций осуществлялась по общероссийскому классификатору видов экономической деятельности (ОКВЭД) по таким кодам видов деятельности как:
- 26.5 Производство контрольно-измерительных и навигационных приборов и аппаратов; производство часов
- 26.51 Производство инструментов и приборов для измерения, тестирования и навигации
- 26.51.8 Производство частей приборов и инструментов для навигации, управления, измерения, контроля, испытаний и прочих целей
- 26.51.7 Производство приборов и аппаратуры для автоматического регулирования или управления
- 71.12.62 Деятельность в области метрологии
- 71.12.64 Государственный контроль (надзор) за соблюдением требований технических регламентов
- 71.12.6 Деятельность в области технического регулирования, стандартизации, метрологии, аккредитации, каталогизации продукции
- 26.51.4 Производство приборов и аппаратуры для измерения электрических величин или ионизирующих излучений
- 26.52 Производство часов
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Название компании (сокращенное); ОГРН, ИНН, ОКВЭД, рег. дата; Юр. адрес; ФИО руководителя; Количество сотрудников; Сайты; Email; Телефон; Выручка, прибыль, руб.
Бесплатный
Статистика
Кол-во поверок - 100
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 5
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№2841 от 2019.11.29 Об утверждении типов средств измерений
№2234 от 2024.09.17 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (23)
Наличие аналогов СИ: Термопреобразователи сопротивления платиновые (серии WZ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "JiangSu Dongjia Electric Co., Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
76697-19 29.11.2029 |
Термопреобразователи сопротивления платиновые, серии WZ Фирма "JiangSu Dongjia Electric Co., Ltd." (КИТАЙ ) |
ОТ МП |
2 года |
|
77859-20 17.03.2030 |
Термопреобразователи сопротивления платиновые, серии WZPD Фирма "JiangSu Dongjia Electric Co., Ltd." (КИТАЙ ) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Бесплатный
Кто поверяет Термопреобразователи сопротивления платиновые (серии WZ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 4 | 4 | 0 | 0 | 4 | 4 | 0 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 96 | 77 | 96 | 0 | 0 | 96 | 96 | 0 |
Стоимость поверки Термопреобразователи сопротивления платиновые (серии WZ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Поверка
Поверкаосуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный №19916-10);
Измеритель температуры многоканальный прецизионный МИТ 8.15(М)
(Регистрационный № 19736-11);
Термостаты жидкостные ТЕРМОТЕСТ (Регистрационный № 39300-08).
Допускается применение средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Изготовитель
Фирма «JiangSu Dongjia Electric Co., Ltd.», Китай
Адрес: Guocun Town Industrial Area, Jiangdu district, Yangzhou City, JiangSu Province, China Телефон: 0514-86391626
E-mail: jsdjdq@vip.163. com Web-сайт: www.jsdjdq.com
Заявитель
Общество с ограниченной ответственностью «ЕМС ЦЕНТР» (ООО «ЕМС ЦЕНТР») ИНН 7725703980
Адрес: 117545, г. Москва, Варшавское шоссе д. 131, стр. 5
Телефон: +7 (495) 902-50-98, факс: +7 (495) 902-50-98
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский
научно-исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия термопреобразователей основан на зависимости электрического сопротивления платинового тонкопленочного или проволочного чувствительного элемента (ЧЭ) от измеряемой температуры.
Термопреобразователи конструктивно выполнены в виде подпружиненного прямого или «Г-образной» формы цилиндрического корпуса из стали, внутри которого размещён один тонкопленочный или проволочный ЧЭ, с присоединенным высокотемпературным кабелем в тефлоновой оболочке, помещенным в пружинный металлорукав из коррозионно-стойкой стали. Металлорукав может иметь дополнительную защитную оболочку из поливинилхлорида (ПВХ). Кабельные выводы с клеммами размещены в защитном корпусе со съемной вставной крышкой, фиксируемой 4-мя винтами. Защитный корпус выполнен из алюминиевого сплава и может быть окрашен в любой цвет в зависимости от заказа.
ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751).
Схема соединения внутренних проводников ТС с ЧЭ: 3-х проводная.
Термопреобразователи сопротивления платиновые серии WZ выпускаются в следующих исполнениях: BWZG, АWZG, PWZG, BWZD, АWZD, PWZD, различающихся конструктивным исполнением. ТС модели BWZG, BWZD, АWZG, АWZD изготавливаются во взрывозащищенном исполнении с видами взрывозащиты «взрывонепроницаемая оболочка» и «повышенная защита».
Структура обозначения ТС приведена в таблице 1. Общий вид ТС представлен на рисунке 1.
Таблица 1
|
Термопреобразователи сопротивления платиновые □ WZ □ 1 2 | |
|
1. Тип исполнения | |
|
B |
Взрывозащищенное исполнение вида «d» взрывонепроницаемая оболочка |
|
A |
Взрывозащищенное исполнение вида «е» повышенная защита |
|
Р |
Общепромышленное исполнение |
|
2. Тип конструктивного исполнения | |
|
G |
Двустороннее |
|
D |
Одностороннее |

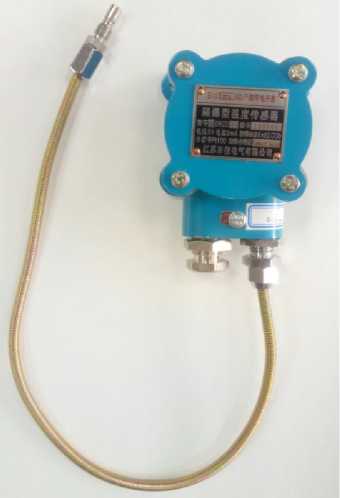

б) ТС исполнений BWZD, AWZD, PWZD

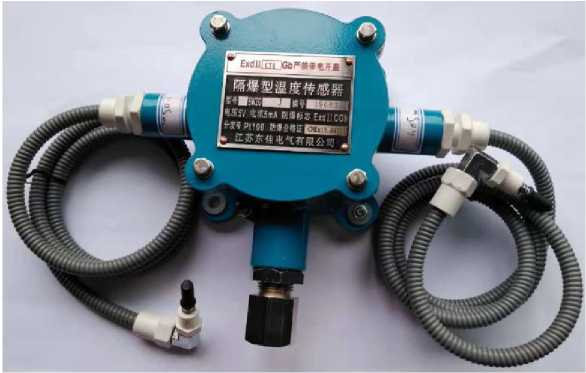

а) ТС исполнений BWZG, AWZG, PWZG
Рисунок 1 - Общий вид ТС
Пломбирование ТС не предусмотрено.
Программное обеспечение отсутствует.
Метрологические и основные технические характеристики ТС приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры1), °С |
от -40 до +200; от -30 до +200; от -20 до +200 |
|
Условное обозначение номинальной статической характеристики преобразования (НСХ) по МЭК 60751/ ГОСТ 6651-2009 |
Pt100 |
|
Номинальное значение сопротивления ТС при 0 °С (Ro), Ом |
100 |
|
Класс допуска ТС по МЭК 60751/ГОСТ 6651-2009 |
А, В |
|
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте в зависимости от типа ЧЭ, класса допуска и диапазона измеряемых температур (допуск) по МЭК 60751/ГОСТ 6651-2009, оС:
|
±(0,15 + 0,002|t|) (от -30 до +200 °С); ±(0,30 + 0,005|t|) (от -40 до +200 °С) ±(0,15 + 0,002|t|) (от -40 до +200 °С); ±(0,30 + 0,005|t|) (от -40 до +200 °С) |
|
Диаметр монтажной части ТС, мм, не более |
8 |
|
Длина монтажной части ТС, мм, не более |
25 |
|
Длина кабеля (с удлинительными проводами), мм |
от 500 до 6000 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры защитного корпуса ТС (ВхШхГ), мм, не более
|
140x220x67 140x94x62 |
|
Маркировка взрывозащиты |
Ex d IIC T6 Gb, Ex е II T6 Gb |
|
Масса в зависимости от конструктивного исполнения ТС, кг, не более
|
1,5 1,1 |
|
Диапазон температур окружающего воздуха, °С
|
от -40 до +80 от -40 до +200 |
|
Средняя наработка до отказа, ч, не менее |
40000 |
|
Средний срок службы ТС, лет, не менее |
5 |
|
Примечание: 1) Допускается изготовление и применение ТС в диапазоне измерений температуры, согласованным с пользователем и лежащем внутри полных диапазонов измерений. | |
