Номер по Госреестру СИ: 76453-19
76453-19 Теплосчетчики ультразвуковые
(НОРМА СТКМ)
Назначение средства измерений:
Теплосчетчики ультразвуковые «НОРМА СТКМ» (далее - теплосчетчики)
предназначены для измерений:
- количества тепловой энергии, объемного расхода (объема), температуры, разности температур теплоносителя в закрытых системах водяного теплоснабжения;
- объемного расхода (объема), температуры воды в системах горячего и холодного водоснабжения.
Внешний вид.
Теплосчетчики ультразвуковые
Рисунок № 1
Внешний вид.
Теплосчетчики ультразвуковые
Рисунок № 2
Общие сведения
Дата публикации - 16.12.2019
Срок свидетельства - 22.10.2024
Номер записи - 174048
ID в реестре СИ - 891838
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
НОРМА СТК-15-И,
Производитель
Изготовитель - Фирма "Hangzhou Zhongpei Elektronics Co.
Страна - РОССИЯ
Населенный пункт - Ltd.", Китай;
ООО "Норма Измерительные Системы", г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2190 дн.
Приказы РСТ, где упоминается данный тип СИ
№2511 от 2019.10.22 Об утверждении типов средств измерений
Наличие аналогов СИ: Теплосчетчики ультразвуковые (НОРМА СТКМ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
76453-19 Теплосчетчики ультразвуковые (НОРМА СТКМ) Фирма "Hangzhou Zhongpei Elektronics Co. (РОССИЯ Ltd.", Китай; ООО "Норма Измерительные Системы", г. Санкт-Петербург) |
64715-16 Теплосчетчики-регистраторы (ВЗЛЕТ ТСР-К) ООО «ИТЦ Взлет» (РОССИЯ г. Санкт-Петербург) |
|
76453-19 Теплосчетчики ультразвуковые (НОРМА СТКМ) Фирма "Hangzhou Zhongpei Elektronics Co. (РОССИЯ Ltd.", Китай; ООО "Норма Измерительные Системы", г. Санкт-Петербург) |
72477-18 Теплосчетчики-регистраторы (ВЗЛЕТ ТСР СМАРТ) АО "Взлет" (РОССИЯ г. Санкт-Петербург) |
|
76453-19 Теплосчетчики ультразвуковые (НОРМА СТКМ) Фирма "Hangzhou Zhongpei Elektronics Co. (РОССИЯ Ltd.", Китай; ООО "Норма Измерительные Системы", г. Санкт-Петербург) |
87702-22 Теплосчетчики-регистраторы (ВЗЛЕТ ТСР) Акционерное общество "Взлет" (АО "Взлет") (РОССИЯ г. Санкт-Петербург) |
Все средства измерений Акционерное общество "Взлет" (АО "Взлет")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
76453-19 22.10.2024 |
Теплосчетчики ультразвуковые, НОРМА СТКМ Фирма "Hangzhou Zhongpei Elektronics Co. (РОССИЯ Ltd.", Китай; ООО "Норма Измерительные Системы", г. Санкт-Петербург) |
ОТ МП |
4 года |
Кто поверяет Теплосчетчики-регистраторы (ВЗЛЕТ ТСР)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Теплосчетчики-регистраторы (ВЗЛЕТ ТСР)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Теплосчетчики имеют встроенные программные обеспечения (ПО), которое устанавливается (прошивается) в интегрированной памяти вычислителя при изготовлении. В процессе эксплуатации ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.
ПО предназначено для сбора, преобразования, обработки, отображения на индикаторном устройстве вычислителя и передачи во внешние измерительные системы результатов измерений и диагностической информации.
Нормирование метрологических характеристик теплосчетчиков проведено с учетом влияния ПО.
Конструкция теплосчетчиков исключает возможность несанкционированного влияния на ПО средства измерений и измерительную информацию.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Таблица 1 - Идентификационные данные ПО для теплосчетчиков
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
L u |
|
Номер версии (идентификационный номер) ПО, не ниже |
3.00 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на теплосчетчик любым технологическим способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость, и на титульном листе руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к теплосчетчикам ультразвуковым «НОРМА СТКМ»Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования
ТУ 26.51.63-004-30624784-2019 Теплосчетчики ультразвуковые «НОРМА СТКМ». Технические условия.
Поверка
Поверка осуществляется по документу РЭ 26.51.63-004-30624784-2019 «Теплосчетчики ультразвуковые «НОРМА СТКМ». Руководство по эксплуатации» (раздел 10), утвержденномуЗАО КИП «МЦЭ» 30.05.2019.
Основные средства поверки:
-
- рабочий эталон 1-го разряда по ГПС, утвержденной приказом Росстандарта от 27.02.2018 № 256 (установка поверочная расходомерная ТАЙФУН-30 (с весовым устройством), регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 60684-15);
-
- термостаты переливные прецизионные ТШ1-1, регистрационный номер 33744-07;
-
- рабочий эталон 3-го разряда по ГОСТ 8.558-2009 (термометр сопротивления платиновый вибропрочный ТСПВ-1, регистрационный номер 50256-12);
-
- измеритель температуры многоканальный прецизионный МИТ 8.15, регистрационный номер 19736-11.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых теплосчетчиков с требуемой точностью.
Знак поверки наносится в руководство по эксплуатации и на пломбы теплосчетчика в соответствии с рисунком 2 или на пломбы теплосчетчика и в бланк свидетельства о поверке.
Изготовитель
Hangzhou Zhongpei Elektronics Co., Ltd, Китай
Адрес: Floor 4, Building 4, No. 20, Haishu Road,
Yuhang District, Hangzhou City, Zhejiang Province, China
Телефон (факс): +86-571-8873 2566 (+86-571-8825 8913)
E-mail: was@zpmeter.com
Заявитель
Общество с ограниченной ответственностью «Норма Измерительные Системы» (ООО «НИС»)
ИНН 78055655976
Адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д. 2
Телефон (факс): +7 (812) 309-46-34
Web-сайт: normais.ru
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие
«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8
Телефон (факс): +7 (495) 491-78-12
Е-mail: sittek@mail.ru
Принцип действия теплосчетчиков основан на обработке вычислителем измерительных сигналов о параметрах теплоносителя (сетевой воды) или воды в системах горячего и холодного водоснабжения, поступающих от ультразвукового объемного расходомера, комплекта (двух) термопреобразователей сопротивления с номинальной статической характеристикой (НСХ) Pt1000, вычислении количества тепловой энергии, объёма
теплоносителя или воды и отображении на индикаторном устройстве вычислителя результатов вычислений и измерений.
Теплосчетчики конструктивно выполнены в виде единых теплосчетчиков, соответствующих классу 2 по ГОСТ Р ЕН 1431-1-2011.
В архиве энергонезависимой памяти теплосчетчика хранятся результаты измерений и диагностическая информация.
Емкость архива теплосчетчиков не менее: часового - 60 суток, суточного - 6 месяцев, месячного (итоговые значения) - 3 года.
Теплосчетчики выпускаются в модификациях: СТКМ-15, СТКМ-20, СТКМ-25, СТКМ-32, СТКМ-40, отличающихся условным проходом (номинальным размером) ультразвукового расходомера.
Теплосчётчики в соответствии с заказом могут быть укомплектованы для дистанционной передачи измерительной и архивной информацией одним из следующих интерфейсов:
-
- токовая петля по ГОСТ IEC 61107-2011;
-
- оптического типа по ГОСТ IEC 61107-2011;
-
- M- BUS по ЕН 13757-2:2004;
-
- M- BUS и RS-485;
-
- Wireless M-BUS, LoRaWAN, NB-IoT или ХЫВ при оснащении теплосчётчика радиоканалом.
Частота работы радиоканала определяется видом заказанного интерфейса:
-
- 868,95 МГц для Wireless M-BUS;
-
- 868,8 МГц для ХИВ;
-
- 868 МГц для LoRaWAN;
-
- 453.457,4 МГц, 463.467,4 МГц, 791.820 МГц, 832.862 МГц, 880.890 МГц, 890.915 МГц, 925.935 МГц, 935.960 МГц, 1710.1785 МГц, 1805.1880 МГц, 1920.1980 МГц, 2110.2170 МГц, 2500.2570 МГц и 2620.2690 МГц для NB-IoT
Структурная схема обозначения счетчиков в других документах и при заказе:
НОРМА СТКМ
теплосчетчик
условный диаметр прохода (DN), мм:
(15)
(20)
(25)
(32)
(40)
Х
( ) - не укомплектован выходным интерфейсом;
(И) - укомплектован выходным интерфейсом типа токовая петля по ГОСТ IEC 61107-2011;
(O) - укомплектован выходным интерфейсом
оптического типа по ГОСТ IEC 61107-2011;
(М) - укомплектованных выходным
интерфейсом M- BUS; ЕН 13757-2:2004;
(M-RS-485) - укомплектован выходными
интерфейсами M- BUS и RS-485
(P) - укомплектован радио передающим модулем
Общий вид теплосчетчиков представлен на рисунке 1.
Рисунок 1 - Общий вид теплосчетчиков

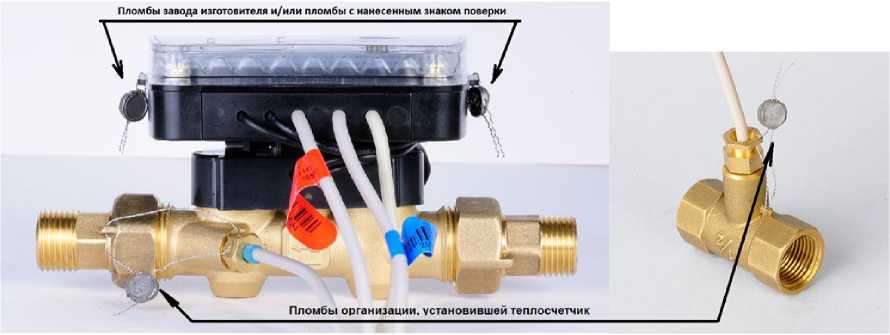

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2
