Номер по Госреестру СИ: 54783-19
54783-19 Хроматографы жидкостные высокоэффективные
(KNAUER)
Назначение средства измерений:
Хроматографы жидкостные высокоэффективные «KNAUER» (далее - хроматографы) предназначены для измерения содержания химических веществ в питьевых, природных и сточных водах, почве, атмосфере, жидких и твердых отходах производства, продуктах питания, алкогольных и безалкогольных напитков, сельхозпродукции, продуктов органического синтеза, биологических жидкосте.
Внешний вид.
Хроматографы жидкостные высокоэффективные
Рисунок № 1
Внешний вид.
Хроматографы жидкостные высокоэффективные
Рисунок № 2
Внешний вид.
Хроматографы жидкостные высокоэффективные
Рисунок № 3
Внешний вид.
Хроматографы жидкостные высокоэффективные
Рисунок № 4
Внешний вид.
Хроматографы жидкостные высокоэффективные
Рисунок № 5
Общие сведения
Дата публикации - 08.11.2019
Срок свидетельства - 12.09.2024
Номер записи - 173241
ID в реестре СИ - 816600
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Хроматограф KNAUER, нет, KNAUER, Azura UVD 2.1L, Azura DAD 6.1L, -,
Производитель
Изготовитель - Фирма "KNAUER Wissenschaftliche Gerate GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет IS_2 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной группы СИ (более 10 тыс. групп). Отчет позволяет оперативно выделить лидеров рынка в конкретной группе СИ, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую группу средств измерений (или несколько групп СИ), год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Статистика
Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 3
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№196 от 2019.02.08 О продлении срока действия свидетельств об утверждении типа
№2125 от 2019.09.12 Об утверждении типов средств измерений
№159 от 2023.01.27 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Тракторы и машины сельскохозяйственные" (ТК 284)
Наличие аналогов СИ: Хроматографы жидкостные высокоэффективные (KNAUER)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
54783-19 Хроматографы жидкостные высокоэффективные (KNAUER) Фирма "KNAUER Wissenschaftliche Gerate GmbH" (ГЕРМАНИЯ ) |
74828-19 Измерители объемного влагосодержания (НОТА-ВП) ООО НТЦ "Автоматизация, измерения, инжиниринг" (РОССИЯ г.Альметьевск) |
|
54783-19 Хроматографы жидкостные высокоэффективные (KNAUER) Фирма "KNAUER Wissenschaftliche Gerate GmbH" (ГЕРМАНИЯ ) |
74845-19 Хроматографы жидкостные (JETchrom) ООО "Сканлаб" (РОССИЯ г.Орехово-Зуево) |
Все средства измерений ООО "Сканлаб"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
71428-18 07.06.2024 |
Анализаторы жидкости, Semi Micro Osmometer K-7400S Фирма "KNAUER Wissenschaftliche Gerate GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
54783-19 12.09.2024 |
Хроматографы жидкостные высокоэффективные, KNAUER Фирма "KNAUER Wissenschaftliche Gerate GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет "V_20. Поверка по организации в динамике по дням" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по дням и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по дням, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Кто поверяет Хроматографы жидкостные (JETchrom)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 4 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 2 | 1 | 1 | 0 | 2 | 1 | 1 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Хроматографы жидкостные (JETchrom)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Хроматографы жидкостные высокоэффективные «KNAUER» могут комплектоваться любым из перечисленных программных обеспечений: OpenLab EZChrom Edition, ClarityChrom или PurityChrom.
Непреднамеренные и преднамеренные изменения системой не принимаются. Доступ ограничен паролем. Используют защищенный файл, в него не могут быть внесены изменения.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PurityChrom; OpenLab EZChrom Edition или ClarityChrom |
|
Номер версии (идентификационный номер ПО) |
не ниже 1 |
|
Цифровой идентификатор ПО |
- |
Влияние программного обеспечения хроматографов учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения «высокий» в соответствии с Р.50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на заднюю панель хроматографов методом штемпелевания и на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
отсутствуют, при использовании в сфере государственного регулирования обеспечения единства измерений применение в соответствии с аттестованными методиками (методами) измерения (при использовании).
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к хроматографам жидкостным высокоэффективным KNAUER
Техническая документация фирмы «KNAUER Wissenschaftliche Gerate GmbH», Германия
Поверка
Поверкаосуществляется по документу МП 205-13-2019 «Хроматографы жидкостные
высокоэффективные «KNAUER». Методика поверки», утвержденному ФГУП «ВНИИМС» 30.05.2019 г.
Основные средства поверки:
-
- стандартный образец состава раствора антрацена в ацетонитриле (ГСО 8749-2006);
-
- вода дистиллированная, ГОСТ 6709-72.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «KNAUER Wissenschaftliche Gerate GmbH», ГерманияТел.: +49 (0) 30809-72-70
Факс: +49 (0) 30801-50-10
Заявитель
Закрытое акционерное общество «БиоХимМак СТ» (ЗАО «БиоХимМак СТ») Адрес: 119992, г. Москва, Ленинские горы, д. 1, стр. 77
Тел/факс: +7 (495) 939-59-67, +7 (495) 939-58-06
E-mail: info@bcmst.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77/+7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия хроматографа основан на разделении смеси веществ на хроматографической колонке с последующим определением компонентов одним из следующих детекторов: спектрофотометрическим Azura UVD 2.1S или Azura UVD 2.1L; на диодной матрице Azura DAD 6.1 L; спектрофлуориметрическими RF-20A и RF20Axs.
Хроматограф представляет собой комплекс функционально объединенных средств измерений и вспомогательных устройств, обеспечивающих разделение жидких смесей, детектирование, идентификацию и количественный анализ компонентов смеси.
Хроматограф комплектуют насосами: Smartline Pump 1050, Azura P 2.1S, Azura P 4.1S, Azura P 6.1L. Насосы Smartline Pump 1050 обеспечивают подачу элюента с высокой точностью, обладают системой подавления остаточных пульсаций, имеют возможность при подключении блока формирования градиента Smartline Manager 5050 формировать градиент на стороне низкого давления либо на стороне высокого давления при подключении нескольких насосов. Насосы Azura обладают аналогичными характеристиками. Модули формирования градиентов и дегазации вмонтированы в корпуса насосов.
Хроматографы могут работать как в изократическом, так и в градиентном режиме. В состав блоков формирования градиента входит также вакуумный дегазатор и (по запросу) интерфейсный модуль.
Ввод пробы может выполняться автоматически при помощи автосамплеров (Smartline Autosampler 3950 или Azura 6.1L) или ручным дозатором. Конструкция автосамплеров позволяет отбирать пробы из виал разного объема, дозировать с высокой воспроизводимостью пробы объемом от 1 до 5000 мкл.
Термостаты Smartline Column Oven и Azura CT 2.1 оснащены термоэлектрическими элементами Пельтье, что позволяет регулировать температуру колонок от плюс 5 до плюс 85 °С.
В основу работы спектрофотометрических детекторов положен принцип измерения отношения двух световых потоков: потока, прошедшего через исследуемый образец, и потока, падающего на исследуемый образец (или прошедшего через контрольный образец). Спектрофотометрические детекторы Azura UVD 2.1S и Azura UVD 2.1L снабжены дифракционной решеткой, возможен выбор длины волны детектирования. В качестве источника излучения в перечисленных детекторах используются дейтериевая лампа. Программируемый во времени переключатель длин волн при получении экспериментальных данных позволяет выбирать длину волны для каждого анализируемого вещества. Сканирование спектра такими детекторами может быть выполнено в остановленном потоке.
Особым типом спектрофотометрических детекторов являются детекторы на диодной матрице. Здесь свет от источника направляется непосредственно на образец и уже после этого -на дифракционную решетку, которая проецирует разложенный по поддиапазонам свет на фотодиодную решетку или матрицу. Последние содержат определенное количество
фотодиодных датчиков, преобразующих световую энергию в электрические импульсы. Детектор на диодной матрице Azura DAD 6.1 L дает возможность представлять
хроматографические данные в трехмерном пространстве и идентифицировать неразделенные пики. Проточная ячейка может быть соединена с диодной матрицей при помощи волоконной оптики. В состав детектора Azura DAD 6.1L входит детектор утечки элюента, возможна также установка проточной ячейки, оптический путь которой 50 мм. Два источника освещения -галогеновая и дейтериевая лампы покрывают полный диапазон длин волн ультрафиолетовой и оптической областей спектра и позволяют вести детектирование одновременно при восьми различных длинах волн.
Спектрофлуориметрические детекторы RF-20A и RF-20Axs используются для регистрации веществ, обладающих свойством флюоресценции. Конструкция проточной ячейки обеспечивает стабильность давления и препятствует образованию воздушных пузырьков. Встроенный датчик предохраняет оптику и электронику от воздействия подвижной фазы в экстремальных ситуациях. В качестве источника света используется ксеноновая лампа. Программное обеспечение дает возможность компенсировать колебания интенсивности ксеноновой лампы из-за ее старения.
■I

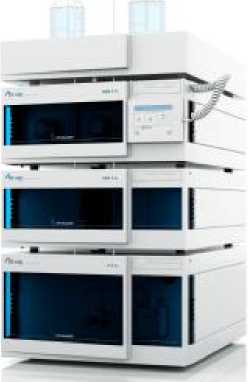

Рисунок1 - Внешний вид хроматографа жидкостного высокоэффективного "KNAUER

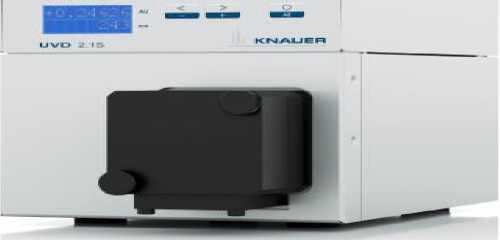

Рисунок 2 - Внешний вид детектора спектрофотометрического Azura UVD 2 1S

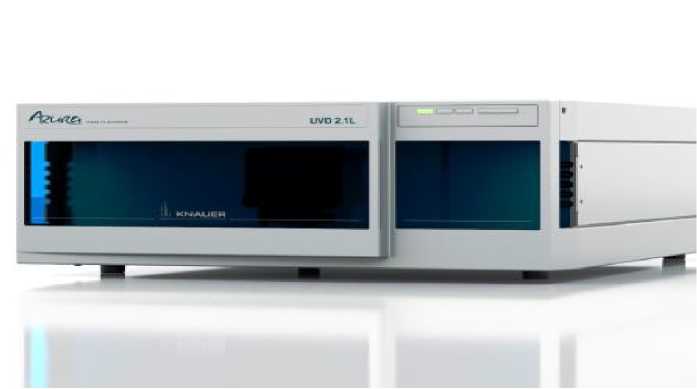

Рисунок 3 - Внешний вид детектора спектрофотометрического Azura UVD 2.1L

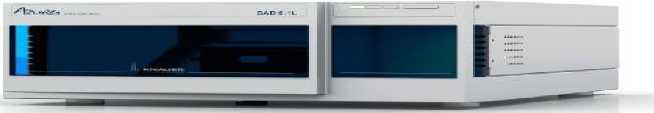

Рисунок 4 - Внешний вид детектора на диодной матрице Azura DAD 6.1 L

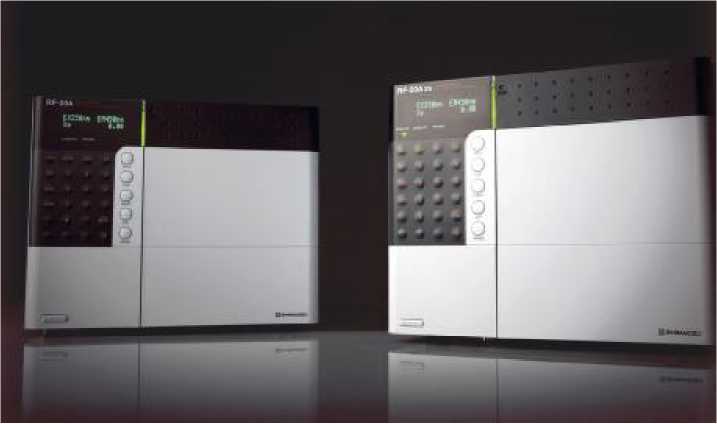

Рисунок 5 - Внешний вид детекторов спектрофлуориметрических RF-20A и RF-20Axs
