Принцип действия установок состоит в следующем: жидкость из резервуара через приемный клапан и фильтр подается в измеритель объема (счетчик) из которого через раздаточный шланг с пистолетом поступает в специальный бак транспортного средства.

В установках реализован прямой метод измерения объема жидкости, проходящего через установку, измерителем объема жидкости.

При протекании жидкости через измеритель объема возникает разность давлений на его входе и выходе, под действием которого поршень совершает возвратно-поступательное движение, жидкость при этом вытесняется из измерительной камеры.

Поступательное движение поршней вместе с кулисами преобразуется во вращательное движение коленчатого вала, которое через соединительную муфту передается на вал датчика импульсов.

Вращательное движение вала датчика преобразуется в последовательность электрических импульсов.

Измеритель объема поршневого типа с датчиком импульсов, фильтр, клапаны и раздаточный шланг с пистолетом конструктивно представляют собой гидравлический модуль V-line 8690.ххх/AdBlue®.

Выходная последовательность электрических импульсов с датчика импульсов (гидравлический модуль V-line 8960.ххх/AdBlue®) поступает в электронно-вычислительное устройство установки, на цифровом табло которого индицируется количество отпущенной жидкости, его цена и стоимость.

Задание дозы жидкости и включение установок производит оператор на пульте, находящемся непосредственно на установке или с пульта дистанционного управления протоколами EASYCALL, PUMALAN SINGLE, PUMALAN EXTENDED, DART, NARA или IFSF (LON).

Установка показаний на цифровом табло разового учета выданного объема жидкости в положение нуля производится автоматически при снятии раздаточного пистолета с установки.

Основными элементами установки являются:

• - измеритель объема поршневого типа: М403.25АР/1, М403.25ЕАР/1 (со встроенным датчиком импульсов ADAST 41 или ADAST 47, производства фирмы «Adast Systems, a.s.», Чешская Республика; счетчики имеют электронную (ЕAР) или механическую (AР) калибровку;

• - электронно-вычислительное устройство серии ADP (ADP1/T, ADP2/T, ADPMPDx/T, ADPMPDx/T-PWM, ADP1/L) производства фирмы «Beta Control s.r.o.», Чешская Республика, или электронно-вычислительное устройство серии ADAST ECx производства фирмы «Adast Systems, a.s.», Чешская Республика;

• - фильтр тонкой очистки 60 мкм;

• - раздаточный пистолет со шлангом длиной не менее 3,8 м.

Установки используются как законченное самостоятельное изделие или как модуль в составе комбинированных топливораздаточных систем, при этом:

• - V-line R AdBlue® 47xx.xxx и E-line 899x.xxx/AdBlue® используются как законченное самостоятельное изделие;

- V-line 8664.xx/AdBlue^® представляет собой компактный самонесущий модуль , предназначенный для установки в контейне_®рные автозаправочные станции.

Установки V-line R AdBlue^® 47xx.xxx оснащаются электронно-вычислительным устройством серии ADP, производства фирмы «Beta Control s.r.o.», Чешская Республика.

Установки E-line 899x.xxx/AdBlue^® оснащаются электронно-вычислительным устройством серии ADAST ECx, производства фирмы «Adast Systems, a.s.», Чешская Республика.

Установки выпускаются односторонние или двухсторонние с одним или двумя раздаточными шлангами с каждой стороны.

Установки поставляются без насоса.

Для устойчивой работы при отрицательных температурах окружающего воздуха электронно-вычислительное устройство может комплектоваться электронагревателем мощностью 250 В-А. Для питания нагревателя используется самостоятельный кабель.

Установки безопасны для окружающей среды.

Установки при заказе имеют следующее обозначение:

V-line х AdBlue^® 47xx.xxx,

где V-line х AdBlue® 47 - обозначение модели установки;

первый х - исполнение - R - низкое с возвратным шлангом;

второй х - всегда 0;

третий х - всегда 1 - количество продуктов; четвертый х - количество раздаточных шлангов для установок с расходом 10 л/мин; пятый х - количество раздаточных шлангов для установок с расходом 20 или 40 л/мин; шестой х - количество саттелитов, всегда 0;

_®        V-line 8664.xxx/AdBlue^®,

где V-line 8664.xx/AdBlue^® - обозначение модели установки;

первый х - количество раздаточных шлангов для установок с расходом 10 л/мин;

второй х - количество раздаточных шлангов для установок с расходом 20 или 40 л/мин; третий х - электронно-вычислительное устройство (2 - ADP - фирмы «Beta Control s.r.o.», Чешская Республика, 7 - «Adast Systems, a.s.», Чешская Республика);

_®        E-line 899x.xxx/AdBlue^®,

где E-line 899x.xxx/AdBlue^® - обозначение модели установки; первый х -обозначение модификации, всегда 1 (MONO); второй х - количество раздаточных шлангов для установок с расходом 10 л/мин; третий х - количество раздаточных шлангов для установок с расходом 20 или 40 л/мин; четвертое х - электронно-вычислительное устройство: 2 или 7:

2 - ADP - фирмы «Beta Control s.r.o.», Чешская Республика;

7 - ECx «Adast Systems, a.s.», Чешская Республика);

В установках предусмотрено опломбирование измерителя объема поршневого, микропроцессора электронного отсчетного устройства и указателя суммарного учета.

Общий вид исполнений установок представлен на рисунках 1 - 3.

Схемы пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки измерителей объема с датчиком импульсов, защитной крышки электронновычислительного устройства и счетчика суммарного учета представлены на рисунках 4 - 9 соответственно

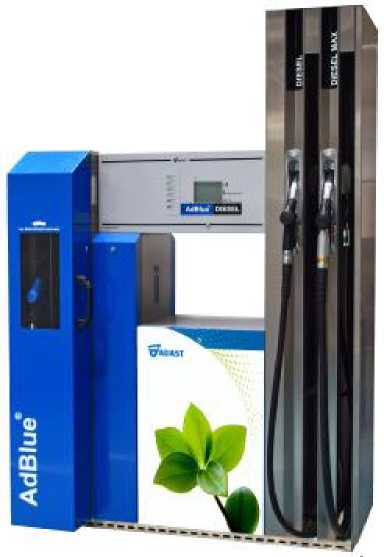

Модуль V-line 8690.xxx/AdBlue® в составе комбинированных топливораздаточных систем

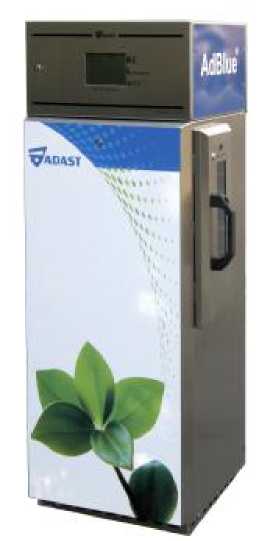

Модификация E-line 899x.xxx/AdBlue^®

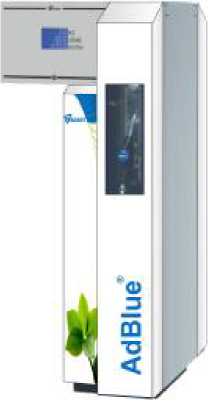

Рисунок 1 - Примеры общего вида установок

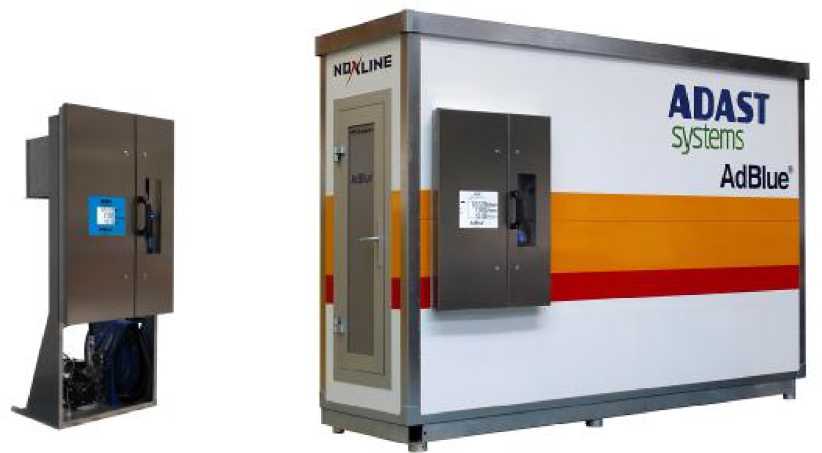

Рисунок 2 - Общий вид установки модификации V-line 8664.xx/AdBlue®

М403.25АР/1

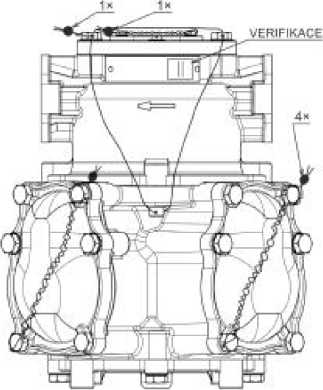

Рисунок 4 - Схемы пломбирования измерителей объема поршневого типа

М403.25АР/1, М403.25ЕАР/1 со встроенным датчиком импульсов ADAST 41

Рисунок 3 - Пример общего вида установки модификации V-line 8664.xx/AdBlue® в составе контейнерной автозаправочной станции

М403.25ЕАР/1

Рисунок 5- Схемы пломбирования измерителей объема поршневого типа М403.25ЕАР/1 со встроенным датчиком импульсов ADAST 47

ADPMPDx/T, ADPMPDx/T-PWM,

ADAST ECx

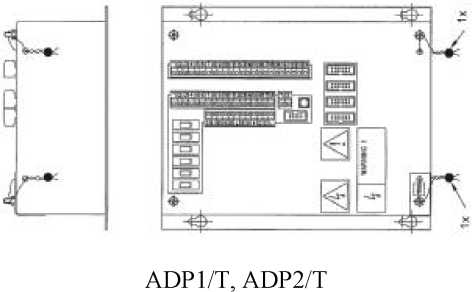

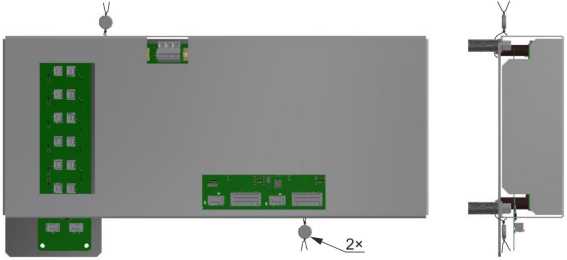

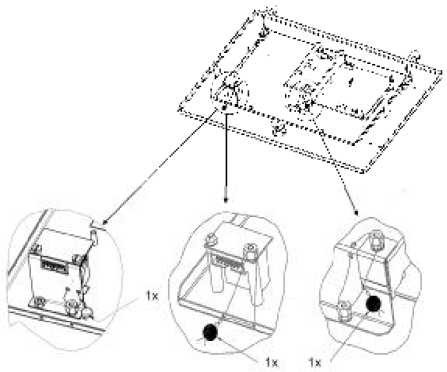

Рисунок 6 - Схема пломбирования защитной крышки электронно-вычислительных устройств

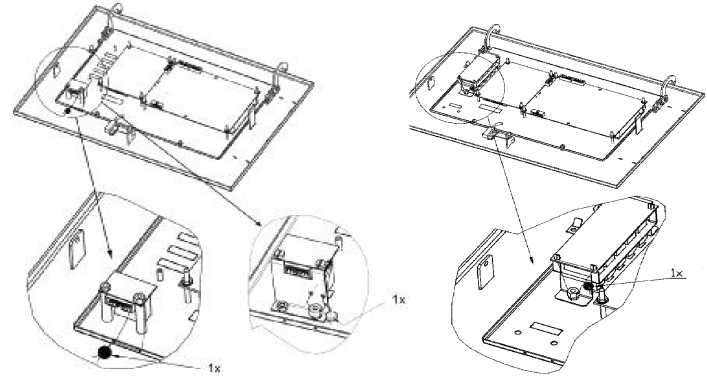

Рисунок 7 - Схема пломбирования защитной крышки электронно-вычислительного устройства ADP1/L

Вариант 1

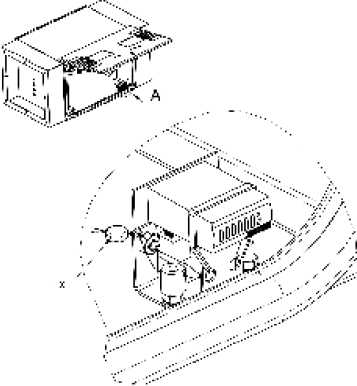

Рисунок 8 - Схема пломбирования счетчика суммарного учета ADP

Вариант 2

Рисунок 9 - Схема пломбирования счетчика суммарного учета ADP

Таблица 4 -

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Габаритные размеры и масса установок указаны в таблице 4.

Таблица 5 - Габаритные размеры и масса установок
