Номер по Госреестру СИ: 76089-19
76089-19 Контроллеры автоматизированные вычислительные типовые управляющие
(АВ-ТУК)
Назначение средства измерений:
Контроллеры автоматизированные вычислительные типовые управляющие АВ-ТУК (далее - контроллеры) предназначены для измерений напряжения и силы переменного и постоянного тока, частоты переменного тока, углов фазового сдвига, сигналов электрического сопротивления (от термопреобразователей сопротивления по ГОСТ 6651-2009) и преобразования их в значения температуры.

Внешний вид.
Контроллеры автоматизированные вычислительные типовые управляющие
Рисунок № 1

Внешний вид.
Контроллеры автоматизированные вычислительные типовые управляющие
Рисунок № 2

Внешний вид.
Контроллеры автоматизированные вычислительные типовые управляющие
Рисунок № 3

Внешний вид.
Контроллеры автоматизированные вычислительные типовые управляющие
Рисунок № 4

Внешний вид.
Контроллеры автоматизированные вычислительные типовые управляющие
Рисунок № 5

Внешний вид.
Контроллеры автоматизированные вычислительные типовые управляющие
Рисунок № 6

Внешний вид.
Контроллеры автоматизированные вычислительные типовые управляющие
Рисунок № 7

Внешний вид.
Контроллеры автоматизированные вычислительные типовые управляющие
Рисунок № 8

Внешний вид.
Контроллеры автоматизированные вычислительные типовые управляющие
Рисунок № 9

Внешний вид.
Контроллеры автоматизированные вычислительные типовые управляющие
Рисунок № 10
Программное обеспечение
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных измерений - «высокий».
Таблица 5 - Идентификационные данные программного обеспечения модуля АВ-ТУК-12
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
SCADA Sonica |
Номер версии (идентификационный номер) ПО |
не ниже 7.76.18 |
Цифровой идентификатор ПО |
Таблица 6 - Идентификационные данные программного обеспечения модулей серии АВ-ТУК-2х и АВ-ТУК-3х
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
AV-TUK-usio |
Номер версии (идентификационный номер) ПО |
не ниже 1.02.004 |
Цифровой идентификатор ПО |
Таблица 7 - Идентификационные данные программного обеспечения модулей АВ-ТУК-81, АВ-ТУК-82 и АВ-ТУК-83
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
AV-TUK-m8x |
Номер версии (идентификационный номер) ПО |
не ниже 1.01.006 |
Цифровой идентификатор ПО |
Таблица 8 - Идентификационные данные программного обеспечения модулей АВ-ТУК-84
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
AV-TUK-m84 |
Номер версии (идентификационный номер) ПО |
не ниже 1.01 |
Цифровой идентификатор ПО |
Таблица 9 - Идентификационные данные программного обеспечения модулей АВ-ТУК-85
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
AV-TUK-m85 |
Номер версии (идентификационный номер) ПО |
не ниже 1.02 |
Цифровой идентификатор ПО |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к контроллерам автоматизированным вычислительным типовым управляющим АВ-ТУК
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
АВМР.424457.001 ТУ. Контроллеры автоматизированные вычислительные типовые управляющие АВ-ТУК. Технические условия
Поверка
Поверкаосуществляется по документу МП 206.1-066-2019 «Контроллеры автоматизированные вычислительные типовые управляющие АВ-ТУК. Методика поверки», утвержденному ФГУП «ВНИИМС» 19 июня 2019 г.
Основные средства поверки:
Калибратор универсальный Fluke 9100, Регистрационный № 25985-09;
Калибратор переменного тока Ресурс-К2, Регистрационный № 31319-12;
Прибор электроизмерительный эталонный многофункциональный
«Энергомонитор-3.1КМ», Регистрационный № 52854-13;
Магазин сопротивлений измерительный МСР-60М, Регистрационный № 2751-71.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «АВМ-Энерго» (ООО «АВМ-Энерго) ИНН 7722785400
Юридический адрес: 111024, г. Москва, ул. 2-я Кабельная, дом 2, стр.9
Телефон: +7 (495) 673-81-47
E-mail: info@avmenergo.ru
Web-сайт: www.avmenergo.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия контроллеров основан на синхронном аналого-цифровом преобразовании мгновенных значений входных сигналов в цифровые коды, из которых формируются массивы оцифрованных выборок, с последующим вычислением значений измеряемых величин из полученного массива данных в соответствии с встроенным программным обеспечением.
Контроллеры являются аппаратно-программными устройствами, состоящими из набора модулей трех типов по назначению:
-
- модули ввода/вывода внешних сигналов;
-
- функциональные модули;
-
- служебные модули.
-
1. Модули ввода/вывода состоят из основной (базовой) печатной платы, которая содержит каналы ввода/вывода и процессорный узел с управляющим программным обеспечением. На основную плату ряда модулей с целью расширения количества или типов каналов ввода/вывода на предприятии-изготовителе устанавливается дополнительная (мезонинная) плата. Обозначение модулей ввода/вывода состоит из буквенной аббревиатуры «АВ-ТУК» и, через дефис, четырехзначного цифрового идентификатора. Идентификатор с «00» на конце имеют модули, состоящие из основной платы и допускающие установку дополнительных плат. Дополнительные платы обозначаются четырехзначным идентификатором с «00» в начале.
У модулей с установленной дополнительной платой идентификатор содержит две пары цифр, обозначающие входящие в них платы. Допускается выпуск комбинированных модулей ввода/вывода с различными сочетаниями основной и дополнительной платы.
Модули ввода/вывода внешних сигналов представлены в следующей номенклатуре:
-
- модули ввода с нормируемыми метрологическими характеристиками унифицированных аналоговых сигналов и сигналов термопреобразователей сопротивления;
-
- модули ввода/вывода дискретных (контактных и бесконтактных) сигналов. Номенклатура модулей и дополнительных плат ввода/вывода приведена в таблице 1.
Таблица 1 - Номенклатура и обозначение модулей и дополнительных плат ввода/вывода
Идентификатор |
Наименование, состав сигналов ввода/вывода |
Обозначение |
Модули аналогового ввода серии АВ-ТУК-2х | ||
2100 |
Модуль ввода аналоговых сигналов 8 каналов ±20 мА, ±5В |
АВМР.426431.021 |
2121 |
Модуль ввода аналоговых сигналов 16 каналов ±20 мА, ±5В |
АВМР.426431.021-01 |
0021 |
Плата дополнительная ввода аналоговых сигналов 8 каналов ±20 мА, ±5В |
АВМР.687281.053 |
2200 |
Модуль ввода сигналов термопреобразователей |
АВМР.426431.023 |
Идентификатор |
Наименование, состав сигналов ввода/вывода |
Обозначение |
сопротивления 8 каналов 50М, 100М, 50П, 100П, Pt100, Pt1000 | ||
2222 |
Модуль ввода сигналов термопреобразователей сопротивления 16 каналов 50М, 100М, 50П, 100П, Pt100, Pt1000 |
АВМР.426431.023-01 |
0022 |
Плата дополнительная ввода сигналов термопреобразователей сопротивления 8 каналов 50М, 100М, 50П, 100П, Pt100, Pt1000 |
АВМР.687281.074 |
Модули дискретного ввода-вывода серии АВ-ТУК-Зх | ||
3100 |
Модуль ввода дискретных сигналов 11 каналов =220 В или ~230 В |
АВМР.426433.017 |
3131 |
Модуль ввода дискретных сигналов 22 канала =220 В или ~230 В (две изолированных группы по 11 каналов) |
АВМР.426433.017-01 |
0031 |
Плата дополнительная ввода дискретных сигналов 11 каналов =220 В или ~230 В |
АВМР.6872 |
3500 |
Модуль вывода дискретных сигналов 4 изолированных электромагнитных реле, коммутационная способность контактов до 0,5/5,0 А для =220/30 В, 10 А для ~230 В |
АВМР.426436.001 |
3535 |
Модуль вывода дискретных сигналов 8 изолированных электромагнитных реле, коммутационная способность контактов до 0,5/5,0 А для =220/30 В, 10 А для ~230 В |
АВМР.426436.001-01 |
0035 |
Плата дополнительная вывода дискретных сигналов 4 изолированных электромагнитных реле, коммутационная способность контактов до 0,5/5,0 А для =220/30 В, 10 А для ~230 В |
АВМР.687281.051 |
Комбинированные модули | ||
2131 |
8 каналов ввода аналоговых сигналов ±20 мА, ±5В; 11 каналов ввода дискретных сигналов =220 В или ~230 В |
АВМР.426431.021-04 |
3522 |
4 изолированных электромагнитных реле, коммутационная способность контактов до 0,5/5,0 А для =220/30 В, 10 А для ~230 В 8 каналов ввода сигналов термопреобразователей сопротивления 50М, 100М, 50П, 100П, Pt100, Pt1000 |
АВМР.426436.001-03 |
3531 |
4 изолированных электромагнитных реле, коммутационная способность контактов до 0,5/5,0 А для =220/30 В, 10 А для ~230 В; 11 каналов ввода дискретных сигналов =220 В или ~230 В |
АВМР.426436.001-02 |
-
2. Функциональные модули предназначены для выполнения специализированных задач в системах автоматизации.
Обозначение функциональных модулей независимо от состава включает аббревиатуру «АВ-ТУК» и через дефис двухзначный цифровой идентификатор.
Номенклатура и обозначение функциональных модулей приведены в таблице 2.
Таблица 2 - Номенклатура и обозначение функциональных модулей
Идентификатор |
Наименование, состав сигналов ввода/вывода |
Обозначение |
Функциональные автономные модули серии АВ-ТУК-4х* | ||
41 |
Модуль управления и контроля соленоидов высоковольтного выключателя 3 силовых бесконтактных ключа =220 В, до 10 А на время до 300 мс; 3 канала ввода дискретных сигналов управления типа «открытый коллектор»; 1 канал вывода дискретного сигнала контроля целостности соленоидов =24 В |
АВМР.687281.075 |
Функциональные модули серии АВ-ТУК-8х | ||
81 |
Модуль ввода сигналов переменного тока 6 каналов ввода тока с номинальным значением 1А/5А |
АВМР.426431.022 |
82 |
Модуль ввода сигналов переменного напряжения и тока. 3 канала ввода напряжения с номинальным значением 100/^3 В; 3 канала ввода тока с номинальным значением 1А/5А |
АВМР.426431.022-01 |
83 |
Модуль ввода сигналов переменного напряжения 6 каналов ввода напряжения с номинальным значением 100/^3 В |
АВМР.426431.022-02 |
84 |
Модуль контроля состояния изоляции высоковольтных вводов 3 канала ввода напряжения с номинальным значением 100/^3 В; 3 канала ввода тока с номинальным значением до 0,5 А |
АВМР.426431.022-03 |
85 |
Модуль контроля и управления высоковольтным выключателем 12 каналов ввода дискретных сигналов =220 В; 2 канала ввода дискретных сигналов =24 В; 3 канала ввода тока до 100 А; 6 каналов ввода напряжения, с номинальным значением 100/^3В 6 каналов вывода дискретных сигналов типа «открытый кол-лектор», до 0,5 А, с общей точкой низкого потенциала (эмиттеры) с напряжением на закрытом коллекторе до =24 |
АВМР.426471.003 |
Примечание: * Автономные модули серии 4х предназначены для выполнения вспомогательных функций (согласование сигналов, преобразование уровней и прочее). Модули не сопрягаются с информационной шиной крейта и могут иметь различную конструкцию - для установки в крейте или вне его. |
-
3. Служебные модули обеспечивают организацию и управление работой контроллера и подразделяются на:
-
- процессорные модули, управляющие работой контроллера и выполняющие функциональные алгоритмы;
-
- модули расширенного интерфейсного обмена;
-
- модули управления и индикации;
-
- модули электропитания:
-
- вспомогательные платы и модули, обеспечивающие электрическое и интерфейсное объединение модулей контроллера.
Обозначение модулей состоит из буквенной аббревиатуры «АВ-ТУК» и через дефис двухзначного цифрового идентификатора типа.
Номенклатура и обозначение служебных модулей приведены в таблице 3.
Таблица 3 - Номенклатура и обозначение служебных модулей
Идентификатор |
Наименование, состав сигналов ввода/вывода |
Обозначение |
Процессорные модули серии АВ-ТУК-1х | ||
12 |
Модуль процессора на базе AM3352 Cortex A8 1 ГГц, 512 Мб DDR, 1 Ethernet 100BASE-T, 2*RS-485, 1x(GPS/GNSS + 1PPS), 1*USB |
АВМР.426419.016 |
Интерфейсные модули серии АВ-ТУК-5х | ||
51 |
Модуль интерфейсный 2 EtheTiiet 100BASE-T, с поддержкой протоколов МЭК 61850-8.1, GOOSE и МЭК 61850-9.2LE |
АВМР.426419.015 |
Модули управления и индикации серии АВ-ТУК-6х | ||
62* |
Модуль дисплея. В составе модуля: дисплей 5,6'', пленочная клавиатура, до 8 светодиодов |
АВМР.426476.006 |
Вспомогательные модули серии АВ-ТУК-7х | ||
71* |
Плата объединительная |
АВМР.687282.001 |
72* |
Плата коммутатора ЛВС 8*Ethemet100BASE-T |
АВМР.687281.062 |
74 |
Модуль переходный |
АВМР.426476.005 |
Модули питания серии АВ-ТУК-9х | ||
91 |
Модуль питания номинальная мощность 100 Вт; универсальный вход ~230 В, =220 В; выход =24 В, с возможностью резервирования |
АВМР.436537.002 |
Примечание: * Отмеченные служебные платы являются неотъемлемой частью крейта и | ||
устанавливаются при его сборке на предприятии-изготовителе. |
Контроллеры соответствует требованиям ГОСТ IEC 61131-2 (ГОСТ Р 51841) для программируемых контроллеров и относятся к приборам контроля и регулирования технологических процессов по ГОСТ Р 52931, при этом контроллеры в целом является изделием второго порядка, а вставные модули - изделиями первого порядка.
Контроллеры проектируется и комплектуется по заказной спецификации, включающей в себя следующие обязательные сведения:
-
- состав модулей ввода/вывода из номенклатуры или тип и количество требующихся сигналов ввода/вывода;
-
- необходимость резервирования электропитания;
-
- необходимость органов управления и индикации;
-
- дополнительные интерфейсные входы, их количество и тип.
Модификация контроллера определяет количество мест для установки модулей ввода/вывода, функциональных и служебных модулей (кроме модулей, конструктивно устанавливаемых вне каркаса и являющихся несъемной частью конструкции каркаса).
Возможные модификации контроллера АВ-ТУК приведены в таблице 4.
Пример записи контроллера АВ-ТУК в конструкторской документации и заказной спецификации:
АВ-ТУК - XX . YYY
ХХ - модификация контроллера, определяющая количество крейтов и количество мест для установки модулей ввода/вывода, функциональных и служебных модулей.
YYY - порядковый номер модификации контроллера по составу устанавливаемых в нем модулей. Указывается в Паспорте контроллера АВ-ТУК.
Таблица 4 - Модификации контроллеров АВ-ТУК
XX |
Модификация |
Количество крейтов |
Количество устанавливаемых модулей |
01 |
АВ-ТУК-01 (АВМР.424457.001-01) |
1 |
до 10 |
02 |
АВ-ТУК-02 (АВМР.424457.001-02) |
2 |
до 20 |
03 |
АВ-ТУК-03 (АВМР.424457.001-03) |
3 |
до 30 |
04 |
АВ-ТУК-04 (АВМР.424457.001-04) |
4 |
до 40 |
05 |
АВ-ТУК-05 (АВМР.424457.001-05) |
1 |
до 5 |
В зависимости от модификации контроллеры выполняются в блочном каркасе 19'' (84HP, 482,6 мм) или блочном каркасе (42HP, 269,24 мм) высотой 3U по ГОСТ Р МЭК 60297-3101 (крейте), в котором размещаются вставные блоки (модули) шириной 1,6'' (8*5,08 мм) или 3,2'' (16*5,08 мм). Контроллеры могут состоять из одного или нескольких крейтов.
Контроллеры могут устанавливаться на монтажную панель в электротехнические шкафы одностороннего обслуживания или на направляющие 19'' в электротехнические шкафы одностороннего и двустороннего обслуживания, а также серверные стойки.
В составе контроллеров всех модификаций обязательно входят два основных модуля: один процессорный модуль серии АВ-ТУК-1 х и один модуль питания серии АВ-ТУК-9х. Остальные модули устанавливаются в соответствии с требованиями заказа. В случае если в крейте остаются свободные места, то в них устанавливаются заглушки.
Контроллеры допускают размещение модулей как в одном крейте (модификации АВ-ТУК-01 и АВ-ТУК-05), так и в нескольких (модификации с АВ-ТУК-02 по АВ-ТУК-04). В этом случае единственный процессорный модуль размещается в крейте, который становится ведущим, а остальные крейты становятся ведомыми.
Размещение модулей в крейтах является свободным, в том числе при использовании взаимно резервирующих модулей питания, однако формирование дискретных сигналов неисправности питания предусмотрено только при их установке в позициях «1» и «2». Необходимость установки модулей питания, их количество и резервирование в ведомых крейтах определяется конкретным проектом.
При использовании нескольких крейтов в каждом из них в позиции «0» должен быть установлен модуль переходный АВ-ТУК-74. Модули АВ-ТУК-74 должны быть объединены последовательными кабельными связями начиная с ведущего крейта.
Конструкция модулей позволяет выполнение горячей замены (отключения или подключения) модуля во время работы контроллера АВ-ТУК без выключения его питания.
Общий вид контроллера и обозначение места пломбировки от несанкционированного доступа приведены на рисунке 1.
Общий вид модулей приведен на рисунке 2.

Рисунок 1 - Общий вид контроллера (однокрейтовое исполнение) и обозначение места пломбировки от несанкционированного доступа

Модуль процессорный АВ-ТУК-12


3100

3131

3500

3535
Модули дискретного ввода-вывода серии АВ-ТУК-3х

Модуль управления и контроля соленоидов высоковольтного выключателя АВ-ТУК-41

Модуль интерфейсный АВ-ТУК-51

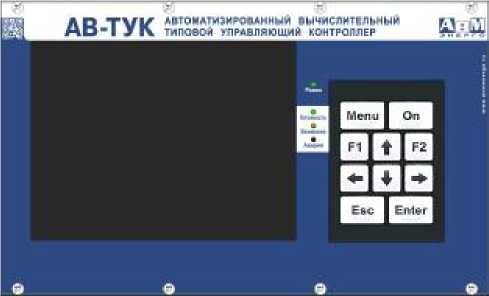

Модули управления и индикации АВ-ТУК-62

Модуль переходный АВ-ТУК-74

81

j г b
i ?
I
i



82
Модули функциональные серии АВ-ТУК-8х

Модуль питания АВ-ТУК-91
Рисунок 2 - Общий вид модулей
Таблица 12 -
Наименование |
Обозначение |
Количество |
Контроллер автоматизированный вычислительный типовой управляющий АВ-ТУК |
1 шт. | |
Сервисное ПО для ПК на жестком носителе CD- ROM/DVD-ROM |
1 шт. | |
Паспорт |
АВМР.424457.001 ПС |
1 экз. |
Руководство по эксплуатации |
АВМР.424457.001 РЭ |
1 экз. |
Методика поверки |
МП 206.1-066-2019 |
1 экз. |
Таблица 10 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений силы постоянного тока, мА |
от -20 до +20 |
Пределы допускаемой приведенной к диапазону измерения основной погрешности измерений силы постоянного тока, % |
±0,25 |
Диапазон измерений напряжения постоянного тока, В |
от -5 до +5 |
Пределы допускаемой приведенной к диапазону измерения основной погрешности измерений напряжения постоянного тока, % |
±0,25 |
Диапазон измерений электрического сопротивления в температурном эквиваленте (в соответствии с типом НСХ 50П, 100П, Pt100, Pt1000, 50М и 100М по ГОСТ 6651-2009), °C (Ом) |
от -100 до +200 |
- для 50П |
(от 29,82 до 88,52) |
- для 100П |
(от 59,64 до 177,04) |
- для Pt100 |
(от 60,26 до 175,86) |
- для Pt1000 |
(от 602,6 до 1758,6) |
- для 50М |
(от 28,27 до 92,80) |
- для 100М |
(от 56,54 до 185,60) |
Пределы допускаемой абсолютной основной погрешности измерений электрического сопротивления в температурном эквиваленте, °С |
±0,5 |
Наименование характеристики |
Значение |
Номинальное значение напряжения переменного тока Uhom (для модулей АВ-ТУК-81, -82, -83, -84, -85), В |
100/^3 |
Диапазон измерений напряжения переменного тока (для модулей АВ-ТУК-81, -82, -83, -84, -85), В |
от 0,1 ^НОМ до 2,2 UНОМ |
Пределы допускаемой относительной основной погрешности измерений напряжения переменного тока (для модулей АВ-ТУК-81, -82, -83), % |
±(0,1+0,1 •Uhom /U)* |
Пределы допускаемой приведенной к диапазону измерения основной погрешности измерений напряжения переменного тока (для модулей АВ-ТУК-84), % |
±0,15 |
Пределы допускаемой абсолютной основной погрешности измерений напряжения переменного тока (для модулей АВ-ТУК-85), В |
±0,15 |
Номинальные значения силы переменного тока 1ном (для модулей АВ-ТУК-81, -82, -83, -85), А |
1 или 5 |
Номинальное значения силы переменного тока 1ном (для модулей АВ-ТУК-84), А |
0,5 |
Диапазон измерений силы переменного тока (для модулей АВ-ТУК-81, -82, -83), А |
"т 0,1 ‘1цо.м д" 2,0^1ном |
Диапазон измерений силы переменного тока (для модулей АВ-ТУК-85), А |
от 0 до 2,0^Тном от 2,0•Тном до 20,01 ном |
Диапазоны измерений силы переменного тока (для модулей АВ-ТУК-84 выбираются программно из приведенных диапазонов), мА |
от 0 до 31,2 от 0 до 62,5 от 0 до 125 от 0 до 250 от 0 до 500 от 0 до 1000 |
Пределы допускаемой относительной основной погрешности измерений силы переменного тока (для модулей АВ-ТУК-81, -82, -83), % |
±(0,1+0,1 •Ihom /I)** |
Пределы допускаемой абсолютной основной погрешности измерений силы переменного тока для режимов 1А / 5А (для модулей АВ-ТУК-85), А
|
±0,02 / 0,1 ±0,2 / 1,0 |
Пределы допускаемой приведенной к диапазону измерения основной погрешности измерений силы переменного тока (для модулей АВ-ТУК-84), % |
±0,2 |
Диапазоны измерений частоты переменного тока (для модулей АВ-ТУК-81, -82, -83, -84, -85), Гц |
от 40 до 70 |
Пределы допускаемой абсолютной основной погрешности измерений частоты переменного тока (для модулей АВ-ТУК-81, -82, -83, -84, -85), Гц |
±0,05 |
Диапазоны измерений угла фазового сдвига (для модулей АВ-ТУК-81, -82, -83, -84), ..." |
±180 |
Пределы допускаемой абсолютной основной погрешности измерений угла фазового сдвига, . о
|
±0,2 ±0,03 |
Наименование характеристики |
Значение |
Нормальные условия применения: о
|
от +15 до +25 от 30 до 80 от 84 до 106 |
Пределы допускаемых дополнительных погрешностей измерений от изменения температуры окружающей среды в диапазоне рабочих температур равны пределам основных погрешностей измерений. | |
Примечания: * где U - измеренное значение напряжения, В ** где I - измеренное значение силы тока, А |
Таблица 11 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: | |
напряжения переменного тока, В |
от 90 до 264 |
частота переменного тока, Гц |
50 |
напряжения постоянного тока, В |
от 127 до 370 |
Потребляемая мощность, В • А, не более |
100 |
Габаритные размеры средства измерений, мм, не более (одного крейта) | |
- высота |
135 |
- ширина |
485 |
- глубина |
285 |
Масса, кг, не более: |
7,0 |
Условия эксплуатации: | |
- температура окружающей среды, оС |
от -25 до +70 |
- относительная влажность, % |
до 95 при +30 °С |
- атмосферное давление, кПа |
от 80 до 106 |
Средний срок службы, лет |
20 |
Средняя наработка на отказ, ч |
50000 |
