Наименование

Обозначение

Количество

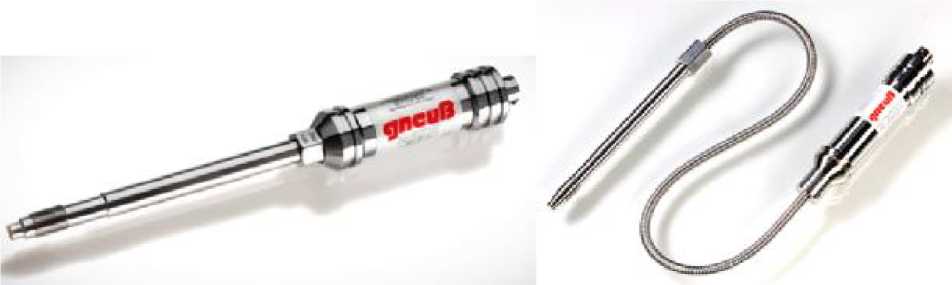

Датчик давления

DA, DAI, DTA, DTAI, DAIX, DAP, DAIP

1 шт.

Паспорт

-

1 экз.

Руководство по эксплуатации ¹⁾

-

1 экз.

Стандартные устройства для измерений температуры ²⁾

1 шт.

Показывающие устройства ²⁾

DMV, TMV

1 шт.

Примечание:

• ¹⁾ Допускается прилагать 1 экз. (в зависимости от заказа) на каждые 10 датчиков, поставляемых в один адрес и поставка на электронном носителе.

• ²⁾ Поставляется по дополнительному заказу.

Наименование характеристики

Значение характеристики

Диапазоны измерений давления, МПа ^!)

от 0 до 1,7; от 0 до 3,5; от 0 до 5,0; от 0 до 10; от 0 до 20; от 0 до 35; от 0 до 40; от 0 до 50; от 0 до 60; от 0 до 70; от 0 до 80; от 0 до 100; от 0 до 140; от 0 до 200

Пределы допускаемой основной приведенной (от диапазона измерений) погрешности измерений давления, % ³⁾

±0,15 ²⁾; ±0,25; ±0,5

Пределы допускаемой дополнительной приведенной (от диапазона измерений) погрешности измерений давления от влияния изменения температуры окружающего воздуха от нормальных условий (от +21 до +25 °С), %/10 °С ³⁾

от ±0,03 до ±1,4

Примечание:

• ¹⁾ В соответствии с заказом допускается изготовление преобразователей с диапазонами измерений в других единицах измерения давления, допущенных к применению в РФ (мбар, бар, Па, кПа, мм рт. ст., кгс/см², мм вод. ст., м вод. ст.)

• ²⁾ Изготавливается по требованию заказчика для модификаций DAI, DAIP, DAIX.

• ³⁾ В зависимости от модификации и/или исполнения, конкретные значения приведены в паспорте на датчик.

Наименование характеристики

Значение

Выходные сигналы:

- аналоговый сигнал постоянного тока, (модификации DAI, DTAI, DAIX, DAIP), мА

от 0 до 20; от 4 до 20

- аналоговый сигнал в виде отношения напряжений (модификации DA, DAP, DTA), мВ/В

2,0; 3,3

- аналоговый сигнал напряжения постоянного тока, (модификации DAI, DTAI, DAIP), В

от 0 до 10

Напряжение питания постоянного тока, В:

- модификация DA, DTA, DAP

до 10

- модификация DAI, DTAI, DAIP

от 19 до 32

- модификация DAIX

от 10 до 30

Условия эксплуатации:

Максимальная температура на разделительной мембране, °С, не более

400

Диапазоны рабочих температур измерительной головки, °С - модификация DA, DTA,DAP

от 0 до +125

- модификация DAI, DTAI, DAIP

от 0 до +85

- модификация DAIX

от -20 до +60; от -20 до +70 ²⁾

Относительная влажность, %

до 100

Атмосферное давление, кПа

от 84,0 до 106,7

Степень защиты от внешних воздействий по ГОСТ 14254-2015 модификации DAIX, не ниже

IP55

Маркировка взрывозащиты модификации DAIX

«0ExiaIICT4 Х»

Наименование характеристики

Значение

Нормальные условия измерений:

- температура окружающей среды, °С;

от +21 до +25

- относительная влажность, %, не более;

80

- атмосферное давление, кПа

от 84,0 до 106,7

Габаритные размеры, мм, не более: модификация DA

- диаметр

32

- длина

1351

модификация DAI

32

- диаметр

- длина

1374

модификация DAIX

- диаметр

32

- длина

1374

модификация DAP, DTA

35

- диаметр

- длина

1377

модификация DAIP, DTAI

- диаметр

35

- длина

1400

Масса, кг, не более

модификация DA, DAI, DAIX

1,05

модификация DTA, DTAI

1,25

модификация DAP, DAIP

1,35

Средний срок службы, лет

10

Средняя наработка на отказ, ч

80000

Примечание:

1) В зависимости от модификации и/или исполнения, конкретные значения приведены в

паспорте на датчик.

²⁾ В зависимости от исполнения.
