Номер по Госреестру СИ: 76223-19
76223-19 Машины испытательные
(EASYDUR)
Назначение средства измерений:
Машины испытательные EASYDUR (далее - машины) предназначены для измерений силы и удлинения образцов при механических испытаниях различных материалов на растяжение, сжатие и изгиб.
Внешний вид.
Машины испытательные
Рисунок № 1
Внешний вид.
Машины испытательные
Рисунок № 2
Внешний вид.
Машины испытательные
Рисунок № 3
Внешний вид.
Машины испытательные
Рисунок № 4
Внешний вид.
Машины испытательные
Рисунок № 5
Программное обеспечение
Программное обеспечение (ПО) машин предназначено для управления режимами работы, обработки, хранения, отображения и передачи измерений силы и удлинения на внешние устройства.
Уровень защиты ПО от непреднамеренных и преднамеренных измерений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
EASYQS |
Номер версии (идентификационный номер) ПО |
2017.12.07 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист инструкции по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам испытательным EASYDUR
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы
Техническая документация EASYDUR ITALIANA DI RENATO AFFRI, Италия
Поверка
Поверка осуществляется по документу МП 89-261-2018 «ГСИ. Машины испытательные EASYDUR. Методика поверки», утвержденному ФГУП «УНИИМ» 30 июля 2019 г.Основные средства поверки:
-
- рабочий эталон единицы силы 2-го разряда по ГОСТ 8.640-2014 (динамометры электронные, предел измерений до 1000 кН, пределы допускаемой относительной погрешности ± 0,12 %);
-
- тензокалибратор универсальный ТКУ-25М (регистрационный номер в Федеральном информационном фонде №13659-93), диапазон измерений (0 - 25) мм, в диапазоне от 0 до 0,5 мм, Д = ± 1,5 мкм, в диапазоне от 0,5 до 25 мм 6 = ± 0,5 %;
-
- штангенциркуль ШЦ-II (регистрационный номер в Федеральном информационном фонде №22088-07), диапазон измерений (0 - 125) мм, Д = ± 0,05 мм;
-
- рулетка измерительная металлическая (регистрационный номер в Федеральном информационном фонде №22003-07), 2-го класса точности.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
EASYDUR ITALIANA DI RENATO AFFRI, ИталияАдрес: VIA MAJA 5, ARCISATE (VA) ITALY
Телефон: +39 0332 203.626
Факс: +39 0332 206.710
Web-сайт: www.easydur.com/ru
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии»
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4 Телефон: +7 (343) 350-26-18
Факс: +7 (343) 350-20-39
E-mail: uniim@uniim.ru
Принцип действия машин основан на измерении силы при деформации образца, закрепленного в зажиме или размещенного на компрессионной пластине, возникающей при перемещении подвижной траверсы.
Машины состоят из основания, на котором закреплены нагружающая рама и направляющие колонны с подвижной и неподвижной траверсами, привода подвижной траверсы, тензорезисторных датчиков силы, датчика перемещения подвижной траверсы, электронного блока управления, а также опционально поставляемых захватов для образца, энкодера и выносного экстензометра.
Испытуемый образец располагается на специальной площадке, предназначенной для сжатия образцов, или закрепляется в захватах подвижной и неподвижной траверс.
Нагрузка, прикладываемая к испытываемому образцу, измеряется тензорезисторным датчиком силы, размещенным на траверсе. Датчик силы может работать на растяжение и сжатие. Датчик перемещения связан с подвижной траверсой и измеряет перемещение траверсы. Значения силы и перемещения отображаются на дисплее электронного блока управления.
Измерение удлинения образцов осуществляется с помощью энкодера или, в случае испытаний на растяжение, выносного экстензометра. Значение удлинения образцов также отображается на дисплее электронного блока управления.
Машины выпускаются в следующих модификациях: 3MZ1, 3MZ2.5, 3MZ5, AURA10, AURA30, AURA60, AURA100, DYNO, MICRODYNO, которые отличаются внешним видом, метрологическими и техническими характеристиками. При дополнительном оснащении любой модификации двумя или тремя датчиками силы к ее обозначению добавляется «TWIN» или «TRIPLE» соответственно. Датчики силы, установленные на машине (расположенные на одной или нескольких независимых траверсах), могут иметь разные предельные нагрузки, но максимальная не должна превышать наибольшей предельной нагрузки для соответствующей модификации машины.
Общий вид машин приведен на рисунке 1.
б)

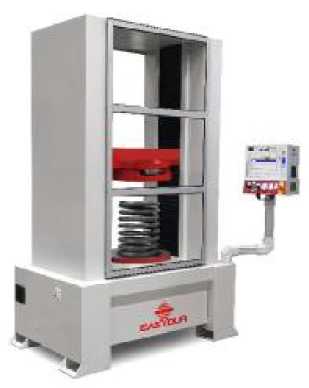

Рисунок 1 - Общий вид машин испытательных EASYDUR

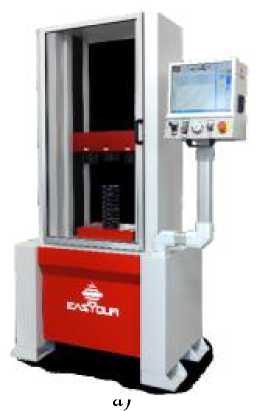

а) 3MZ1 TRIPLE, 3MZ2.5 TRIPLE, 3MZ5 TRIPLE;
б) AURA10, AURA30, AURA60, AURA100;

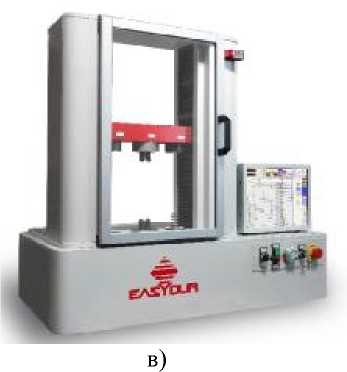

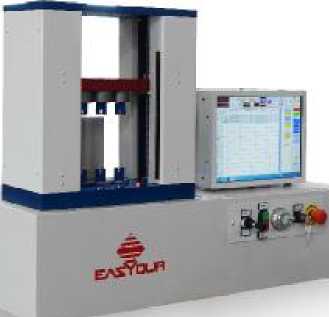

в) DYNO TRIPLE; г) MICRODYNO TRIPLE
Пломбирование машин испытательных EASYDUR не предусмотрено.
Таблица 4 -
Наименование |
Обозначение |
Кол-во |
Машина испытательная EASYDUR в составе:
|
- |
1 шт. |
Захваты |
по заказу | |
Выносной экстензометр |
по заказу | |
Энкодер |
по заказу | |
Инструкция по эксплуатации «EASYDUR» |
- |
1 экз. |
Технический паспорт |
- |
1 экз. |
Описание типа |
- |
1 экз. |
ГСИ. Машины испытательные EASYDUR. Методика поверки |
МП 89-261-2018 |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение для модификации | ||||||||
3MZ1 |
3MZ2.5 |
3MZ5 |
AURA 10 |
AURA 30 |
AURA 60 |
AURA 100 |
DYNO |
MICRO DYNO | |
Наибольшая предельная нагрузка датчика силы, кН |
от 0,5 до 10 |
от 0,5 до 25 |
от 0,5 до 50 |
от 0,5 до 100 |
от 0,5 до 300 |
от 0,5 до 600 |
от 0,5 до 1000 |
от 0,5 до 5 |
0,5 |
Наименьшая предельная нагрузка, % от наибольшей предельной нагрузки датчика силы |
2* | ||||||||
Пределы допускаемой относительной погрешности измерений силы, % |
±0,5 | ||||||||
Диапазон измерений перемещения подвижной траверсы, мм |
от 0 до1000 |
от 0 до 500 |
от 0 до 250 | ||||||
Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы в поддиапазоне от 0 до 90 мм включ., мм |
±0,15 | ||||||||
Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы в поддиапазоне св. 90 мм до верхнего предела измерений, % |
±1 | ||||||||
Диапазон измерений удлинения образцов**, мм |
от 0 до 25 | ||||||||
Пределы допускаемой погрешности, приведенной к верхнему пределу измерений удлинения образцов*, мм |
±1,0 | ||||||||
* но не менее 100 Н ** при наличии в комплектности машины экстензометра или энкодера |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение для модификации | ||||||||
3MZ1 |
3MZ2.5 |
3MZ5 |
AURA 10 |
AURA 30 |
AURA 60 |
AURA 100 |
DYNO |
MICRO DYNO | |
Параметры электрического питания:
|
230 50 |
230 50 |
230 50 |
400 50 |
400 50 |
400 50 |
400 50 |
230 50 |
230 50 |
Потребляемая мощность, Вт, не более |
1500 |
3000 |
5000 |
7000 |
12000 |
1000 |
1000 | ||
Габаритные размеры машин, мм, не более
Габаритные размеры рабочего пространства, мм, не более
|
2300 1200 670 420 400 1000 |
2300 1200 670 420 400 1000 |
2300 1200 670 420 400 1000 |
2200 1250 950 500 400 1000 |
2400 1400 1000 600 600 1000 |
2900 1700 1200 700 600 1000 |
3700 2400 1400 800 800 1000 |
1000 1100 600 310 220 500 |
900 1000 500 200 200 300 |
Масса, кг, не более |
500 |
1500 |
2000 |
2800 |
5000 |
120 |
80 | ||
Условия эксплуатации:
|
от + 10 до + 35 85 | ||||||||
Срок службы, лет, не менее |
15 |
