Номер по Госреестру СИ: 76235-19
76235-19 Термометры манометрические
(T)
Назначение средства измерений:
Термометры манометрические T (далее - термометры) предназначены для измерений температуры жидких, сыпучих и газообразных сред, нейтральных, так и агрессивных (по отношению к которым материал защитной оболочки является коррозионностойким) к материалу измерительного механизма и отображения измеренных значений на показывающем устройстве.
Внешний вид.
Термометры манометрические
Рисунок № 1
Внешний вид.
Термометры манометрические
Рисунок № 2
Внешний вид.
Термометры манометрические
Рисунок № 3
Внешний вид.
Термометры манометрические
Рисунок № 4
Внешний вид.
Термометры манометрические
Рисунок № 5
Внешний вид.
Термометры манометрические
Рисунок № 6
Внешний вид.
Термометры манометрические
Рисунок № 7
Внешний вид.
Термометры манометрические
Рисунок № 8
Знак утверждения типа
Знак утверждения типананосится на корпус термометра любым технологическим способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость, и типографским способом в эксплуатационную документацию.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термометрам манометрическим Т
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»
Техническая документация фирмы изготовителя
Поверка
Поверкаосуществляется по документу МЦКЛ.0275.МП «ГСИ. Термометры манометрические Т.
Методика поверки», утвержденному ЗАО КИП «МЦЭ» 12.07.2019 г.
Основные средства поверки:
-
- рабочий эталон 3-го разряда по ГОСТ 8.558-2009;
-
- измеритель температуры многоканальный прецизионный МИТ 8.10М (рег. № 19736-11);
-
- калибратор температуры ЭЛЕМЕР-КТ-650-Н (рег. № 53005-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.
Знак поверки наносится в соответствующий раздел паспорта и/или на корпус термометра и/или на бланк свидетельства о поверке.
Изготовитель
Фирма NAGANO KEIKI CO., LTD., Япония
Адрес: 1-30-4 Higashimagome, Ohtaku, Tokyo, 143-8544, Japan
Заявитель
Общество с ограниченной ответственностью «АЛЛ ИМПЕКС 2001»
(ООО «АЛЛ ИМПЕКС 2001»)
ИНН 7708173451
Адрес: 107023, г. Москва, ул. Электрозаводская, дом 24, строение 3, офис 207
Телефон (факс) + 7 (495) 921-30-12
Е-mail: info@all-impex.ru
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)Адрес: 125424, г. Москва, Волоколамское шоссе, 88, стр. 8
Телефон: +7 (495) 491-78-12, +7 (495) 491-86-55
Е-mail: sittek@mail.ru
Принцип действия термометров основан на зависимости изменения давления инертного газа, находящегося в герметично замкнутой манометрической термосистеме, от температуры. Манометрическая термосистема состоит из термобаллона, дистанционного капилляра и манометрической пружины. Под воздействием температруры изменяется давление внутри манометрической системы, происходит раскрутка манометрической пружины, связанной со стрелкой отсчетного устройства (далее - шкала) через передаточный механизм.
Термометры состоят из корпуса, в котором размещается манометричсекая пружина и отсчетное устройство и погружаемой части с термобаллоном.
Термометры изготавливаются в пяти различных моделях ТЕ, TF, TD, TK, TW, которые отличаются конструктивным исполнением (крепление термобаллона к корпусу: жесткое -стержень; гибкое - с помощью капиллярной трубки), диаметром шкалы, диапазоном измеряемых температур, точностными характеристиками.
Термометры относятся к показывающим стрелочным приборам погружного типа.
Для повышения виброустойчивости конструкцией термометров предусмотрена возможность заполнения пространства между шкалой и стеклом корпуса демпфирующей жидкостью.
Общий вид термометров показан на рисунках 1 - 8.

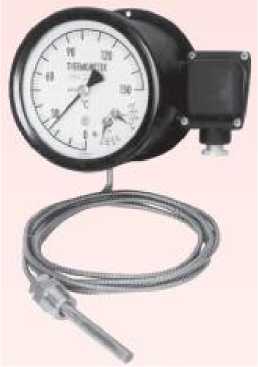

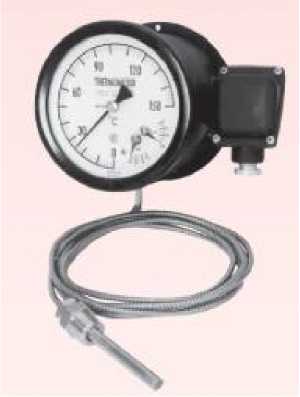

Рисунок 1 - Модель TE (жесткое крепление Рисунок 2 - Модель TE (гибкое крепление
термобаллона к корпусу) термобаллона к корпусу)

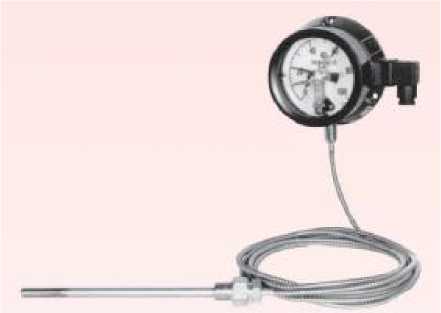

Рисунок 3 - Модель TF (жесткое крепление термобаллона к корпусу)

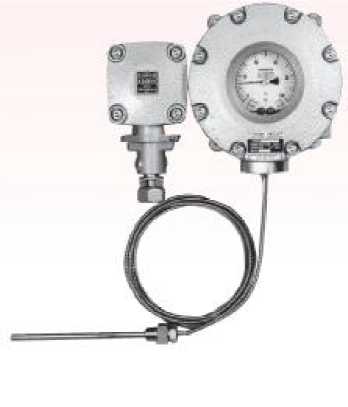

Рисунок 4 - Модель TF (гибкое крепление термобаллона к корпусу)

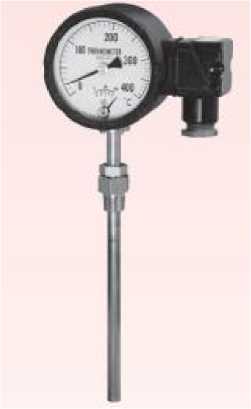

Рисунок 5 - Модель TD (гибкое крепление термобаллона к корпусу)

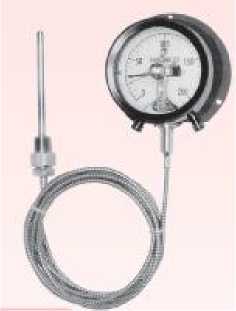

Рисунок 6 - Модель TK (гибкое крепление термобаллона к корпусу)

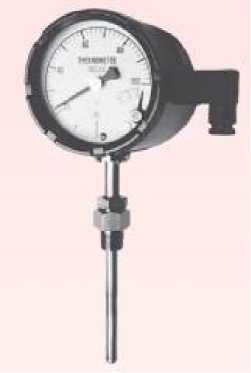

Рисунок 7 - Модель TW (гибкое крепление термобаллона к корпусу)
Программное обеспечение отсутствует.

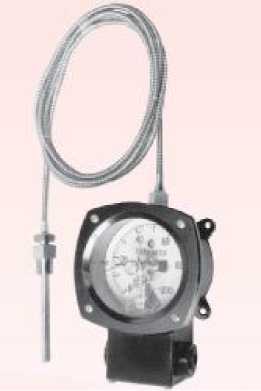

Рисунок 8 - Модель TW (гибкое крепление термобаллона к корпусу)
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазоны измерений температуры1, °С:
|
от -70 до 300 от 0 до 600 от -70 до +600 от -70 до +650 от -70 до +500 |
Пределы допускаемой основной приведенной погрешности измерений температуры к диапазону измерений при температуре окружающей среды +25 °С, %
|
±2 для всех КДИ2 ±2,5 для КДИ 1; ±2 для КДИ 2 и 3 |
Пределы допускаемой дополнительной приведенной погрешности измерений температуры к диапазону измерений от изменения температуры окружающей среды в диапазоне рабочих температур при отклонении от+25 °С, % на каждые 15 °С
|
±2 ±2,5 для КДИ 17; ±2 для КДИ 1-16 и 18, 19 |
|
Таблица 2 - Диапазоны измерений
Модель |
КДИ |
Диапазон измерений, °С |
Цена деления шкалы, °С |
1 |
2 |
3 |
4 |
Модель TF |
1 |
от -70 до +50 |
2 |
2 |
от -70 до +100 |
5 | |
3 |
от -50 до +50 |
2 | |
4 |
от -30 до +50 |
2 | |
5 |
от -20 до +100 |
2 | |
6 |
от -10 до +100 |
2 | |
7 |
от -10 до +50 |
1 | |
8 |
от 0 до +50 |
1 | |
9 |
от 0 до +60 |
1 | |
10 |
от 0 до +80 |
1 | |
11 |
от 0 до +100 |
1 | |
12 |
от 0 до +120 |
2 | |
13 |
от 0 до +150 |
2 | |
14 |
от 0 до +200 |
5 | |
15 |
от 0 до +250 |
5 | |
16 |
от 0 до +300 |
5 | |
Модель TE |
1 |
от 0 до +400 |
10 |
2 |
от 0 до +500 |
10 | |
3 |
от 0 до +600 |
10 |
Продолжение таблицы 2
1 |
2 |
3 |
4 |
Модель TD |
1 |
от -70 до +50 |
2 |
2 |
от -70 до +100 |
5 | |
3 |
от -50 до +50 |
2 | |
4 |
от -30 до +50 |
2 | |
5 |
от -20 до +100 |
2 | |
6 |
от -10 до +100 |
2 | |
7 |
от -10 до +50 |
1 | |
8 |
от 0 до +50 |
1 | |
9 |
от 0 до +60 |
1 | |
10 |
от 0 до +80 |
1 | |
11 |
от 0 до +100 |
1 | |
12 |
от 0 до +120 |
2 | |
13 |
от 0 до +150 |
2 | |
14 |
от 0 до +200 |
5 | |
15 |
от 0 до +250 |
5 | |
16 |
от 0 до +300 |
5 | |
17 |
от 0 до +400 |
10 | |
18 |
от 0 до +500 |
10 | |
19 |
от 0 до +600 |
10 | |
Модель TK |
1 |
от -70 до +50 |
2 |
2 |
от -70 до +100 |
5 | |
3 |
от -50 до +50 |
2 | |
4 |
от -30 до +50 |
2 | |
5 |
от -20 до +100 |
2 | |
6 |
от -10 до +100 |
2 | |
7 |
от -10 до +50 |
1 | |
8 |
от 0 до +50 |
1 | |
9 |
от 0 до +60 |
1 | |
10 |
от 0 до +80 |
1 | |
11 |
от 0 до +100 |
1 | |
12 |
от 0 до +120 |
2 | |
13 |
от 0 до +150 |
2 | |
14 |
от 0 до +200 |
5 | |
15 |
от 0 до +250 |
5 | |
16 |
от 0 до +300 |
5 | |
17 |
от 0 до +400 |
10 | |
18 |
от 0 до +500 |
10 | |
19 |
от 0 до +600 |
10 | |
20 |
от 0 до +650 |
10 |
Продолжение таблицы 2
1 |
2 |
3 |
4 |
Модель TW |
1 |
от -70 до +100 |
5 |
2 |
от -20 до +100 |
2 | |
3 |
от 0 до +50 |
1 | |
4 |
от 0 до +100 |
1 | |
5 |
от 0 до +120 |
2 | |
6 |
от 0 до +150 |
2 | |
7 |
от 0 до +200 |
5 | |
8 |
от 0 до +300 |
5 | |
9 |
от 0 до +500 |
10 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Нормальные условия измерений - все модели | |
- температура окружающей среды, °С |
+25 |
- относительная влажность, % |
от 20 до 95 |
- атмосферное давление, кПа |
от 84 до 106,7 |
Условия эксплуатации (рабочие условия измерений) - все модели | |
- температура окружающей среды, °С |
от -40 до +70 |
- относительная влажность при температуре +40 °С, % |
не более 98 |
- атмосферное давление, кПа |
от 84 до 106,7 |
Диаметр шкалы, мм | |
- модели TF, TK, TW |
75; 100; 150 |
- модель TE |
100; 150 |
- модель TD |
100 |
Длина стержня термобаллона, мм | |
- модель TF |
от 50 до 500 |
- модель TE |
от 140 до 1000 |
- модель TD |
от 55 до 500 |
- модели TK, TW |
от 40 до 500 |
Диаметр стержня термобаллона, мм | |
- модели TF, TD, TK, TW |
8; 10; 12; 13; 16 |
- модель TE |
10; 12; 13; 16 |
Длина капилляра, м | |
- все модели |
от 1 до 20 |
Масса, кг, не более | |
- модели TF, TE, TK, TW |
5 |
- модель TD |
10 |
Средний срок службы, лет |
10 |
Средняя наработка на отказ, ч |
60000 |
