Номер по Госреестру СИ: 76247-19
76247-19 Термопреобразователи сопротивления многоточечные
(NLI, WLS)
Назначение средства измерений:
Термопреобразователи сопротивления многоточечные NLI, WLS (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры жидких и газообразных сред на разных уровнях в резервуарах. Исполнение WLS также предназначено для индикации уровня подтоварной воды - границы раздела жидких сред типа вода/нефтепродукт и других двухслойных жидкостей.
Внешний вид.
Термопреобразователи сопротивления многоточечные
Рисунок № 1
Внешний вид.
Термопреобразователи сопротивления многоточечные
Рисунок № 2
Общие сведения
Дата публикации - 08.11.2019
Срок свидетельства - 20.09.2024
Номер записи - 173482
ID в реестре СИ - 816354
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, исполнение NLI, WLS, NLI, WLS, NLI,
Производитель
Изготовитель - Фирма "Rosemount Tank Radar AB"
Страна - ШВЕЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Данный отчет будет полезен для оценки объёмов производства средств измерений по конкретному производителю. Отчет строится в динамике по годам и представлен тремя графиками и таблицей. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретному производителю или группе производителей. В конце отчета приводится таблица с обобщёнными данными с функцией поиска и сортировки по любой из колонок.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за год
- среднее количество поверок в месяц
- среднее количество поверок в год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать производителя СИ или нескольких производителей одновременно (выпадающий список позволяет делать множественный выбор). Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
Статистика
Кол-во поверок - 130
Выдано извещений - 0
Кол-во периодических поверок - 53
Кол-во средств измерений - 6
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№2185 от 2019.09.20 Об утверждении типов средств измерений
№2614 от 2021.11.22 О внесении изменений в сведения об утвержденных типах средств измерений 52026-12, 53720-13, 54548-13, 56902-14, 63919-16, 65663-16, 80599-20
№405 от 2022.02.18 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Наличие аналогов СИ: Термопреобразователи сопротивления многоточечные (NLI, WLS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
76247-19 Термопреобразователи сопротивления многоточечные (NLI, WLS) Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
75208-19 Датчики температуры (ТСМТ, ТСПТ, ТСМТ Ex, ТСПТ Ex) Общество с ограниченной ответственностью «Производственная компания «ТЕСЕЙ» (ООО «ПК «ТЕСЕЙ») (РОССИЯ г. Обнинск) |
Все средства измерений Общество с ограниченной ответственностью «Производственная компания «ТЕСЕЙ» (ООО «ПК «ТЕСЕЙ»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
13938-14 08.08.2019 |
Системы измерительно-управляющие для коммерческого учета и управления резервуарными парками, TRL/2 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
4 года |
|
19092-14 08.08.2019 |
Уровнемеры радарные, Rosemount TankRadar RЕХ Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
5 лет |
|
25547-12 09.07.2017 |
Уровнемеры, 3300 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
4 года |
|
25547-12 08.06.2027 |
Уровнемеры, 3300 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
25548-08 07.05.2023 |
Уровнемеры радарные, 5600 мод. 5601 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
1 год |
|
30247-11 28.06.2021 |
Уровнемеры, 5400 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
2 года; с 2013 г. - 4 года |
|
38679-08 01.10.2013 |
Уровнемеры волноводные радарные , 5300 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
2 года |
|
50131-12 08.06.2022 |
Уровнемеры радарные, Rosemount 5900S Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
5 лет |
|
50671-12 20.06.2022 |
Измерители температуры многоточечные, Rosemount 2240 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
3 года |
|
52026-12 14.11.2027 |
Системы информационно-измерительные Raptor для коммерческого учета и управления резервуарными парками, Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
5 лет |
|
53779-13 13.06.2018 |
Уровнемеры, 5300 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
4 года |
|
58183-14 20.08.2019 |
Термопреобразователи сопротивления многоточечные, NLI Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ |
2 года |
|
68312-17 10.08.2027 |
Уровнемеры, 5900 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
5 лет |
|
69485-17 24.11.2022 |
Датчики температуры, Rosemount 2240 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
5 лет |
|
53779-13 03.05.2023 |
Уровнемеры, 5300 Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
4 года |
|
71625-18 28.06.2023 |
Системы измерительные для резервуарных парков, RTG Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
5 лет |
|
76247-19 20.09.2024 |
Термопреобразователи сопротивления многоточечные, NLI, WLS Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
2 года |
|
78197-20 |
Уровнемеры радарные Rosemount, TankRadar Фирма "Rosemount Tank Radar AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;
poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json
Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.
function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}
$arr =json_decode($homepage, true);
В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.
В разработке
Кто поверяет Датчики температуры (ТСМТ, ТСПТ, ТСМТ Ex, ТСПТ Ex)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «МетрЛифтСервис» (RA.RU.314115) | 28 | 28 | 0 | 0 | 28 | 28 | 0 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 33 | 32 | 1 | 0 | 33 | 32 | 1 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| АО "ТРАНСНЕФТЬ - СИБИРЬ" (RA.RU.311681) | 11 | 0 | 11 | 0 | 9 | 0 | 9 | |||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 23 | 7 | 16 | 0 | 23 | 7 | 16 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 10 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 2 | 1 | 0 | 2 | 0 | 1 | 0 | 1 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 10 | 10 | 0 | 0 | 10 | 10 | 0 |
Стоимость поверки Датчики температуры (ТСМТ, ТСПТ, ТСМТ Ex, ТСПТ Ex)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и руководства по эксплуатации типографским способом и на корпус ТС методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийотсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления многоточечных NLI, WLS
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Международный стандарт МЭК 60751 (2008, 07) Промышленные чувствительные элементы термометров сопротивления из платины
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу МП 207-018-2019 «Термопреобразователи сопротивления многоточечные NLI, WLS. Методика поверки», утвержденному ФГУП «ВНИИМС» 29.07.2019 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Измеритель температуры многоканальный прецизионный МИТ 8.10(М)/8.15(М) (Регистрационный № 19736-11);
Термометр электронный «ЕхТ-01» (Регистрационный № 44307-10);
Термометры лабораторные электронные LTA (Регистрационный № 69551-17); Термостаты жидкостные ТЕРМОТЕСТ (Регистрационный № 39300-08);
Калибратор многофункциональный и коммуникатор BEAMEX MC6(-R) (Регистрационный № 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Изготовитель
«Rosemount Tank Radar AB», Швеция
Адрес: Layoutvagen 1, 435 23 Molnlycke, P.O. 150 (post)
Web-сайт: www.rosemount-tankradar.ru
Завод-изготовитель:
«Senmatic A/S», Дания
Адрес: Industrivej 8, DK-5471 Sonderso, Denmark
Тел.: +45 64 89 22 11
E-mail: dk@senmatic.com
Web-сайт: www.senmatic.com
Заявитель
Открытое акционерное общество «Сааб Радар Мастер» (ООО «Сааб Радар Мастер») ИНН: 9705111556
Адрес: 119048, г. Москва, ул. Усачева, д. 35, стр. 1, 6 этаж, помещение II, комната 13 Тел.: +7 (495) 780-50-52
Факс: +7 (495) 780-50-53
E-mail: info@radarmaster.ru
Web-сайт: www.radarmaster.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел.: +7 (495) 437-55-77 / 437-56-66
Факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия ТС основан на свойстве платинового чувствительного элемента (ЧЭ) изменять электрическое сопротивление в зависимости от температуры окружающей среды. ЧЭ ТС имеют номинальную статическую характеристику (НСХ) преобразования типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751). Принцип действия датчика уровня основан на преобразовании электрической ёмкости чувствительного элемента, изменяющийся пропорционально уровню жидкости с малым значением диэлектрической проницаемости.
Конструктивно ТС состоят из гибкой газонепроницаемой трубки из нержавеющей стали, внутри которой с заданным шагом по длине кабель-троса в оболочке с антистатическими свойствами расположены от 1-го до 20-ти одинарных или двойных (только для NLI) ЧЭ, соединенных линиями связи и питания с вторичным преобразователем (только для WLS), и монтажных приспособлений. Для обеспечения натяжения кабель-троса в его нижней части крепится груз или используется специальный якорь для крепления ко дну резервуара. Подключение к вторичному преобразователю при измерении температуры осуществляется при помощи выводов в соответствии с цветовой схемой для каждого ЧЭ. Схема соединения внутренних проводников ТС с ЧЭ - 3-х и 4-х проводная.
Основное отличие термопреобразователей исполнения WLS от NLI заключается в наличии (в нижней части конструкции) у WLS датчика-сигнализатора уровня подтоварной воды с цифровым выходным сигналом интерфейса RS-485 Modbus или с аналоговым токовым выходным сигналом от 4 до 20 мА и с наложенным цифровым сигналом HART-протокола. Исполнения ТС также различаются по техническим и метрологическим характеристикам.

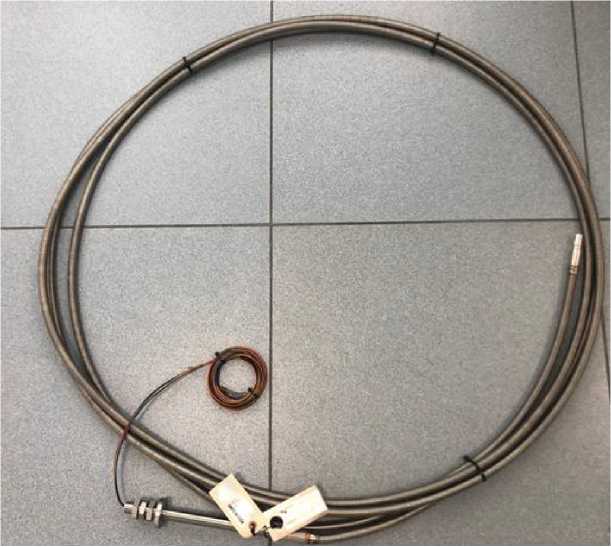

Фотографии общего вида термопреобразователей сопротивления многоточечных NLI, WLS приведены на рисунке 1.
Исполнение NLI
Исполнение WLS
Рисунок 1 - Общий вид термопреобразователей сопротивления многоточечных NLI, WLS Пломбирование термопреобразователей сопротивления многоточечных NLI, WLS не предусмотрено.
Программное обеспечение отсутствует.
Таблица 2 -
|
Наименование |
Обозначение |
Количество |
|
Т ермопреобразователь сопротивления многоточечный |
Исполнение в соответствии с заказом |
1 шт. |
|
Паспорт (на русском языке) |
- |
1 экз. |
|
Руководство по эксплуатации (на русском языке) |
- |
1 экз. |
|
Методика поверки |
МП 207-018-2019 |
1 экз. |
|
Комплект монтажных приспособлений |
- |
По заказу |
Метрологические и основные технические характеристики термопреобразователей приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение | |
|
NLI |
WLS | |
|
Диапазон измерений температуры, °С |
от -50 до +120 от -50 до +200 от -20 до +250 |
от 0 до +120 |
|
Условное обозначение НСХ преобразования по МЭК 60751/ ГОСТ 6651-2009 |
Pt100 | |
|
Номинальное значение сопротивления ТС при 0 °С (Ro), Ом |
100 | |
|
Класс допуска ТС по ГОСТ 6651-2009/ МЭК 60751 |
1/6 B, 1/3 B, А, В | |
|
Допуск по ГОСТ 6651 -2009/МЭК 60751, °С (t - значение измеряемой температуры):
|
±(0,05+0,001-|t|) ±(0,1+0,0017-|t|) ±(0,3+0,005-|t|) ±(0,15+0,002-|t|) | |
|
Электрическое сопротивление изоляции при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 % (при 100 В), МОм, не менее |
100 | |
|
Длина монтажной части ТС, мм |
от 950 до 70000 |
от 2000 до 60000 |
|
Диаметр монтажной части ТС, мм |
19,05; 20; 25,4 |
25,4 |
|
Масса, кг |
от 3 до 25 | |
|
Рабочие условия эксплуатации:
|
от -50 до +70 от -50 до +250 98 |
от -50 до +70 от 0 до +120 98 |
|
Степень защиты от воздействия воды и пыли (по ГОСТ 14254-2015) |
IP65 | |
|
Средний срок службы, лет, не менее |
15 | |
|
Средняя наработка до отказа, ч, не менее |
49 000 | |
