Наименование сменного блок-модуля аппаратуры целевой нагрузки

Обозначение в каждом типе мБЛА

мБЛА-ВТ

мБЛА-С

блок-модуль   аппаратуры   целевой   нагрузки

с цифровым фотоаппаратом

АЦН-ФА-ВТ²⁾

АЦН-ФТ-С

блок-модуль   аппаратуры   целевой   нагрузки

с цифровой видеокамерой

АЦН-ТВ-ВТ²⁾

АЦН-ТВ-С¹

блок-модуль   аппаратуры   целевой   нагрузки

с тепловизионной камерой

ацн-тпв-вт²⁾

АЦН-ТИВ-С¹'

блок-модуль   аппаратуры   целевой   нагрузки

с лазерным детектором метана

ацн-дм-вт²⁾

-

блок-модуль   аппаратуры   целевой   нагрузки

с дозиметром гамма-излучения

АЦН-ГД-ВТ³⁾

АЦН-ГД-С

блок-модуль   аппаратуры   целевой   нагрузки

с газоанализатором

АЦН-ГА-ВТ³⁾

АЦН-ГА-С

блок-модуль   аппаратуры   целевой   нагрузки

с пылемером

АЦН-П-ВТ

-

блок-модуль   аппаратуры   целевой   нагрузки

с громкоговорителем и прожектором

АЦН-ГП-ВТ

-

• ¹⁾ Блоки-модули аппаратуры целевой нагрузки АЦН-ТВ-С, АЦН-ТПВ-С в составе мБЛА-С конструктивно сведены в единый блок-модуль;

• ²⁾ Блоки модули аппаратуры целевой нагрузки АЦН-ФА-ВТ, АЦН-ТВ-ВТ, АЦН-ТПВ-ВТ и АЦН-ДМ-ВТ мБЛА-ВТ конструктивно сведены в единый блок АЦН с фотовидеоаппаратурой;

• ³⁾ Блоки модули аппаратуры целевой нагрузки АЦН-ГД-ВТ и АЦН-ГА-ВТ конструктивно сведены в единый блок полезных нагрузок.

Наименование параметра

Значение

Максимальная дальность на открытом пространстве, км

22

Чувствительность приемника, dB

-110

Выходная мощность передатчика, Вт

от 0,001 до 1

Интерфейс

RS-232/485

Модуляция

FSK

Ток приема, мА

110

Ток передачи, мА

от 110 до 900

Пропускная способность данных, Кбит/с

9,6

Рабочая частота, МГц

900

Наименование параметра

Значение

Частотный диапазон, МГц

от 902 до 928

Стартовая катапульта

Переносной бензиновый электрогенератор «РДР-200»

Наименование

Обозначение

Количество

Малогабаритный беспилотный летательный аппарат вертолетного типа (мБЛА-ВТ)

-

1

Комплект сменной аппаратуры целевой нагрузки

-

1

Модель тренировочная малогабаритного беспилотного летательного аппарата вертолетного типа (мБЛА-ВТ)

-

1

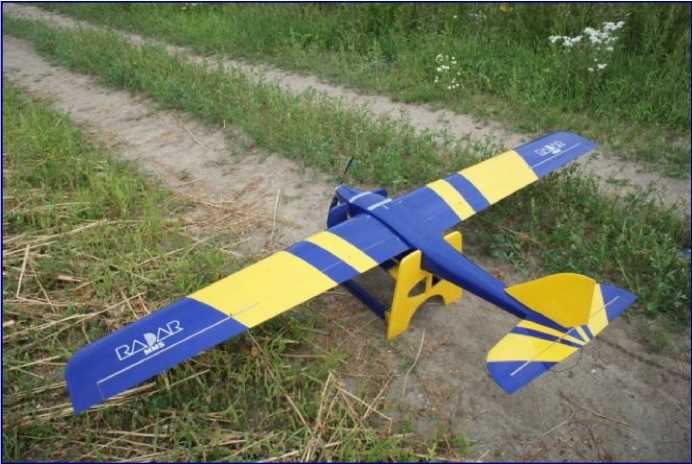

Малогабаритный беспилотный летательный аппарат самолетного типа (мБЛА-С)

-

1

Модель тренировочная малогабаритного беспилотного летательного аппарата самолетного типа (мБЛА-С)

-

1

Станция управления наземная (НСУ) «Нест»

-

1

Комплект ЗИП

-

1

Комплект эксплуатационных документов

-

1

Методика поверки

МП-242-2101-2017

1

Штатная упаковка мониторингового комплекса

-

1

Определяемый компонент

Диапазон показаний содержания определяемого компонента

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

абсолютной

относительной, %

Кислород (O₂)

от 0 до 25 %

от 0 до 25 %

±0,2 % об.д.

-

Оксид углерода (CO)

от 0 до 200 мг/м³

от 0 до 20 мг/м³ включ.

св. 20 до

200 мг/м³

±1 мг/м³

±5

Оксид азота (NO)

от 0 до 50 мг/м³

от 0 до 5 мг/м³ включ.

св. 5 до

50 мг/м³

±0,5 мг/м³

±10

Диоксид азота (NO2)

от 0 до 20 мг/м³

от 0 до 2 мг/м³ включ.

св. 2 до

20 мг/м³

±0,2 мг/м³

±10

Сернистый ангидрид (SO2)

от 0 до 100 мг/м³

от 0 до 10 мг/м³ включ.

св. 10 до 100 мг/м³

±1 мг/м³

±10

Сероводород (H2S)

от 0 до 100 мг/м³

от 0 до 10 мг/м³ включ.

св. 10 до 100 мг/м³

±1 мг/м³

±10

Определяемый компонент

Диапазон показаний содержания определяемого компонента

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

абсолютной

относительной,

%

Аммиак (NH3)

от 0 до 100 мг/м³

от 0 до 20 мг/м³ включ.

св. 20 до 100 мг/м³

±2 мг/м³

±10

от 0 до 1000 мг/м³

от 0 до 200 мг/м³ включ.

св. 200 до 1000 мг/м³

±20 мг/м³

±10

Диоксид углерода

(CO2)

от 0 до 5 %

от 0 до 0,5 % включ.

св. 0,5 до 5 %

±0,05 % об.д.

±10

Углеводороды (по

CH4)

от 0 до 5 %

от 0 до 0,5 % включ.

св. 0,5 до 5 %

±0,05 % об.д.

±10

от 0 до 100 %

от 0 до 10 % включ.

св. 10 до 100 %

±1 % об.д.

±10

Углеводороды (по

C3H8)

от 0 до 1 %

От 0 до 0,2 % включ.

св. 0,2 до 1 %

±0,02 % об.д.

±10

Углеводороды (по СбНи)

от 0 до 0,5 %

от 0 до 0,1 % включ.

св. 0,1 до 0,5 %

±0,01 % об.д.

±10

Наименование характеристики

Значение

Предел допускаемой вариации выходного сигнала по измерительным каналам, в долях от пределов допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в рабочих условиях, в долях от пределов допускаемой основной погрешности

±0,5

Пределы допускаемой дополнительной погрешности от влияния изменения атмосферного давления в рабочих условиях, в долях от пределов допускаемой основной погрешности

±0,2

Пределы допускаемой дополнительной погрешности от изменения относительной влажности окружающей среды в рабочих условиях, в долях от пределов допускаемой основной погрешности

±1,0

Пределы допускаемой суммарной дополнительной погрешности от изменения содержания неизмеряемых компонентов анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности

±1,0

Наименование характеристики

Значение

Время установления показаний Т90, с, не более:

• - по каналам O2, CO, CO2, NO, углеводороды

• - по каналам NO₂, SO₂, H₂S, NH₃

30

60

Нормальные условия измерений:

• - диапазон температуры окружающей среды, °C:

• - диапазон       относительной       влажности       окружающей

среды при температуре +35 °C, %

• - диапазон атмосферного давления, кПа

от +15 до +25

от 30 до 80 от 98 до 104,6

Наименование характеристики

Значение

Габаритные размеры газоанализатора (Длина Высота Ширина)

148x170x80

Масса газоанализатора, кг

1,2

Средний срок службы, лет

8

Средняя наработка на отказ, ч

10 000

Условия эксплуатации (модификация «Полар-2»)

• - температура окружающей среды, °C

• - атмосферное давление, кПа

• - относительная влажность при температуре +35 °C, %

от 0 до +45 от 84,0 до 106,7 от 0 до 95

Наименование характеристики

Значение

Диапазон энергий регистрируемого гамма-излучения, МэВ

от 0,05 до 3,0

Диапазон показаний МАЭД гамма-излучения:

от 0,1 мкЗв^ч^-1 до 10 мЗв^ч^-1;

- основное исполнение

- исполнение 01

от 0,1 мкЗв^ч^-1 до 10 Зв^ч^-1;

- исполнение 02

от 0,1 мкЗв^ч^-1 до 100 Зв^ч^-1.

Время установления рабочего режима дозиметров, мин

1

Время непрерывной работы дозиметров, ч

24

Диапазон напряжения питания постоянного тока, В

от 9 до 18

Потребляемый ток при напряжении питания 12 В, мА

50

Габаритные размеры (диаметр x длина), мм, не более:

- основное исполнение

68x141

- исполнение 01

68x179

- исполнение 02

68x179

Масса, кг, не более:

- основное исполнение

0,65

- исполнение 01

0,70

- исполнение 02

0,70

Средняя наработка на отказ, ч, не менее

30 000

Средний срок службы, лет, не менее

15

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С:

от -60 до +80

- предельное значение относительной влажности, при температуре +35 °С, % не более

98

- атмосферное давление, кПа

от 84,0 до 106,7

Наименование характеристики

Значение

Диапазон энергий регистрируемого гамма-излучения, МэВ

от 0,05 до 3,0

Диапазон показаний МАЭД гамма-излучения, Зв^ч^-1

от 1 • 10^-7 до 10

Время установления рабочего режима при постоянных внешних условиях, мин, не более

1

Питание осуществляется от источника постоянного тока напряжением, В

от 10,8 до 13,2

Потребляемая мощность, Вт, не более

1,5

Габаритные размеры, мм, не более:

- блока детектирования БДМГ-100-07 (ДиаметрхВысота)

40^х240

- блока сопряжения БС-11 (Длина^хШирина^хВысота)

80^х64^х176

Масса, кг, не более:

- блока детектирования БДМГ-100-07

0,3

- блока сопряжения БС-11

0,8

Средняя наработка на отказ, ч, не менее

10000

Средний срок службы, лет, не менее

10

Рабочие условия эксплуатации: температура окружающего воздуха, °С

- для блока детектирования БДМГ-100-07 с замедлителем

от -45 до +50

- для блока сопряжения БС-11

от -40 до +50

атмосферное давление

от 84 кПа до 0,2 МПа

относительная влажность воздуха при температуре при +35 °С, %, не более

98

Наименование характеристики

Значение

Диапазон размеров регистрируемых частиц, мкм

от 0,1 до 15

Диапазон показаний, мг/м³

от 0,001 до 150

Номинальный объемный расход воздуха, дм³/мин

3,0

Напряжение питания:

- от сети переменного тока частотой (50±1) Гц

от 210 до 230

- от аккумуляторных батарей, В

12

Габаритные размеры (ДлинахШиринахВысота):

- измерительного блока

135х216х224

- побудителя расхода

102x190x90

Масса, кг, не более:

- со встроенным побудителем расхода

2,5

- с выносным побудителем расхода

4,0

Средняя наработка на отказ, ч, не менее

6 000

Средний срок службы, лет, не менее

6

Рабочие условия эксплуатации

- температура окружающего воздуха, °С

от 0 до +50

- относительная влажность воздуха (без конденсации), %

от 0 до 95

Наименование характеристики

Значение

Определяемый компонент

Метан (CH₄)

Диапазон показаний интегральной концентрации метана, млн^-1 • м

от 0 до 50 000

Длина трассы, м

от 0,5 до 30

Время непрерывной работы от батарей, ч (при температуре +25 ^oC)

5

Длина волны лазера, нм:

- целеуказатель

650

- детектирующий лазер

1653

Мощность лазера, мВт:

- целеуказатель

1

- детектирующий лазер

10

Габаритные размеры (Глубина^хШирина^хВысота)

179^х70^х42

Масса, кг, не более

0,6

Средний срок службы, лет

10

Рабочие условия эксплуатации

- температура окружающего воздуха, °С

от +5 до +35

- относительная влажность воздуха (без конденсации), %

от 30 до 90

Наименование характеристики

Значение

Дальность действия мБЛА (при условии радиовидимости между мБЛА и НСУ), км, не более

10

Максимальная высота полета мБЛА, м, не менее

620

Максимальная скорость горизонтального полета мБЛА, км/ч, не более

60

Минимальная скорость горизонтального полета мБЛА, км/ч, не более

от 0 до 60 (для мБЛА-ВТ)

Среднее квадратическое отклонение от заданного маршрута полета мБЛА, м, не более

25

Время непрерывной работы мБЛА от бортовой системы электропитания изделия во время полета, ч, не менее

1

Характеристики электр. сети для питания НСУ, В/Гц

220/50

Средняя наработка на отказ, полетов каждого мБЛА, не менее

100

Максимальная взлетная масса мБЛА, кг, не более

35

Условия эксплуатации

• - температура окружающего воздуха, °С

• - атмосферное давление, кПа

• - относительная влажность воздуха, %

от 0 до +45 от 84,0 до 106,7 от 5 до 95
