Номер по Госреестру СИ: 75731-19
75731-19 Преобразователи расхода
(Sharky FS 473)
Назначение средства измерений:
Преобразователи расхода Sharky FS 473 (далее - преобразователи) предназначены для измерения, расхода и объёма различных жидкостей на объектах коммунального хозяйства и в других отраслях промышленности при технологических и учетно-расчетных операциях.
Внешний вид.
Преобразователи расхода
Рисунок № 1
Внешний вид.
Преобразователи расхода
Рисунок № 2
Внешний вид.
Преобразователи расхода
Рисунок № 3
Программное обеспечение
Программное обеспечение (ПО) является встроенным, разделение на метрологически значимою и метрологически не значимою частей нет и не может быть изменено в процессе эксплуатации преобразователя.
В функции ПО входят: сбор измерительной информации, ее обработка (вычисление объема и расхода).
Конструкция преобразователя исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО "высокий" в соответствии с Р 50.2.007-2014.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
10 D3 41 Sharky 473 |
Номер версии (идентификационный номер) ПО, не ниже |
Softwareversion 1 |
Знак утверждения типа
Знак утверждения типананосится на шильдик преобразователя методом лазерной печати и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям расхода Sharky 473
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
Техническая документация фирмы «Diehl Metering GmbH»
Поверка
Поверка осуществляется по документу МП 208-002-2019 «ГСИ. Преобразователи расхода Sharky FS 473. Методика поверки», утверждённому ФГУП «ВНИИМС» 29.01.2019 г.Основные средства поверки:
- установка поверочная 3- го разряда в соответствии с приказом Росстандарта от 07.02.2018 г. №256 (часть 1), диапазон воспроизведения объемного расхода воды от 0,006 до 120,0 м3/ч, пределы допускаемой относительной погрешности измерений не более ±0,6 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке или в паспорт.
Изготовитель
«Diehl Metering GmbH», Германия
Адрес: Industriestrasse 13, 91522 Ansbach, Германия
Тел.: +45 981 18 060, факс: +49 981 18 06-615
Web-сайт: www.diehl.com
E-mail: info-dmat@diehl.com
Заявитель
«Diehl METERING Ges.m.b.H», Австрия
Адрес: HainburgerstraBe 33, А-1030, Wien, Австрия
Тел.: +43 171 67 058, факс +43 171 67 012
Web-сайт: www.diehl.com
E-mail: anna.povstaniuk@diehl.dk
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия преобразователя заключается в измерении скорости потока жидкости по разности времени прохождения ультразвуковых импульсов против потока и по направлению потока. Ультразвуковые преобразователи сигналов, работающие в передающем и приемном режимах, установлены на входе и выходе прибора. Время прохождения сигнала по потоку меньше времени прохождения сигнала против потока. По разности этих времен определяется средняя скорость. По измеренной средней скорости потока и заданной площади поперечного сечения трубопровода определяется объемный расход и количество прошедшей жидкости.
Преобразователи конструктивно представляют собой единый блок, состоящий из корпуса с ультразвуковыми преобразователями, электронного блока, закрепленного на корпусе, и кабеля подключения.
Встроенный электронный блок формирует выходной импульсный сигнал.
Преобразователи имеют модификации, которые отличаются метрологическими характеристиками, типоразмерами и исполнениями корпуса с фланцевым и резьбовым соединением к трубопроводу.
Общий вид преобразователя представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

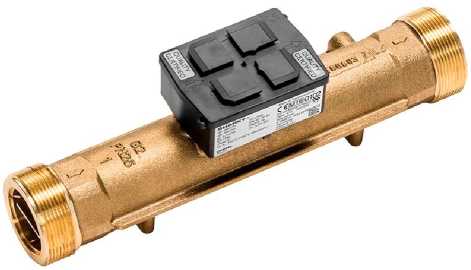

Рисунок 1 - Общий вид

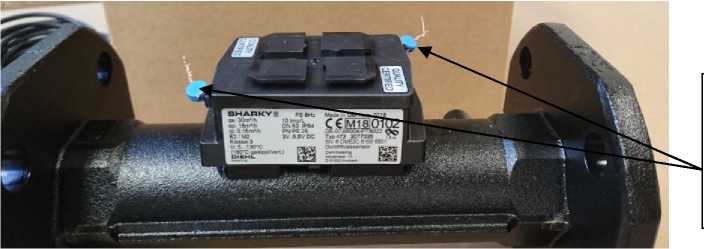

Место для нанесения пломбы эксплуатирующей либо теплоснабжающей организации на корпус электронного блока
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Таблица 5
Наименование |
Обозначение |
Количество |
1. Преобразователь расхода Sharky 473 |
1 шт. в соответствии с заказом | |
2. Технический паспорт |
1 экз. | |
3. Методика поверки |
МП 208-002-2019 |
1 экз. на партию (по заказу) |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |||||||
Номинальный диаметр, DN, мм |
15 |
20 |
FL20 |
15 |
20 |
FL20 |
20 |
FL20 |
Максимальный расход qs, м3/ч |
1,2 |
2(3) |
5 | |||||
Номинальный расход qp, м3/ч |
0,6 |
1(1,5) |
2,5 | |||||
Переходный расход qt, м3/ч |
0,048 |
0,12 |
0,2 | |||||
Минимальный расход qi, м3/ч |
0,006 |
0,01(0,006) |
0,01 | |||||
Порог чувствительности, м3/ч |
0,001 |
0,0025 |
0,004 | |||||
Основной выходной сигнал, л/имп. |
1 | |||||||
Тестовый выходной сигнал, мл/имп. |
5 |
10 |
20 | |||||
Максимально рабочее давление, МПа |
1,6(2,5) |
2,5 |
1,6(2,5) |
2,5 |
1,6(2,5) |
2,5 | ||
Потери давления Ap при qp, МПа |
0,0085 |
0,0036(0,0075) |
0,01 |
Продолжение таблицы 2
Наименование характеристики |
Значение | |||||
Номинальный диаметр, DN, мм |
25 |
FL25 |
FL32 |
25 |
FL25 |
FL32 |
Максимальный расход qs, м3/ч |
7,0 |
12,0 | ||||
Номинальный расход qp, м3/ч |
3,5 |
6,0 | ||||
Переходный расход qt, м3/ч |
0,28 |
0,48 | ||||
Минимальный расход qi, м3/ч |
0,035 |
0,024 | ||||
Порог чувствительности, м3/ч |
0,007 | |||||
Основной выходной сигнал, л/имп. |
10 | |||||
Тестовый выходной сигнал, мл/имп. |
20 |
50 | ||||
Максимально рабочее давление, МПа |
1,6(2,5) |
2,5 |
1,6(2,5) |
2,5 | ||
Потери давления Др при qp, МПа |
0,0044 |
0,0128 |
Продолжение таблицы 2
Наименование характеристики |
Значение | |||||
Номинальный диаметр, DN, мм |
40 FL40 |
FL50 |
FL65 |
FL80 |
FL100 | |
Максимальный расход qs, м3/ч |
20,0 |
30,0 |
50,0 |
80,0 |
120,0 | |
Номинальный расход qp, м3/ч |
10,0 |
15,0 |
25,0 |
40,0 |
60,0 |
100 |
Переходный расход qt, м3/ч |
0,8 |
1,2 |
2,0 |
3,2 |
4,8 |
8,0 |
Минимальный расход qi, м3/ч |
0,1 |
0,15 |
0,25 |
0,4 |
0,6(1,2) |
1,0(1,2) |
Порог чувствительности, м3/ч |
0,015 |
0,04 |
0,05 |
0,08 |
0,12 | |
Основной выходной сигнал, л/имп. |
10 |
100 | ||||
Тестовый выходной сигнал, мл/имп. |
100 |
150 |
250 |
500 | ||
Максимально рабочее давление, МПа |
2,5 |
2,5(4,0) | ||||
Потери давления Др при qp, МПа |
0,0095 |
0,008 |
0,0075 |
0,008 |
0,0075 | |
где FL - исполнение преобразователя с фланцевым присоединением. |
Таблица 3 - Метрологические характеристики.
Наименование характеристики |
Значение |
Пределы допускаемой относительной погрешности измерении объема, %, в диапазоне расходов: qi<q<qt |
± 5 |
qt<q< qs |
± 2 |
Диапазон температур измеряемой среды, °С - с питанием от батарейки |
от +5 до +90 |
- с питанием от внешнего источника |
от +5 до +130 |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации - температура окружающей среды, °С |
от +5 до +55 |
- относительная влажность воздуха при +25 °C, не более, % |
93 |
- атмосферное давление, кПа |
от 90 до 110 |
Диапазон напряжения питания, В - литиевая батарейка |
от 3 до 3,6 |
- источник внешнего питания |
от 3 до 5,5 |
Среднее время работы батарейки, лет |
12 |
Присоединение к трубопроводу |
Резьбовое, фланцевое |
Наработка на отказ, ч, не менее |
150000 |
Средний срок службы, лет, не менее |
12 |
Лист № 4 Всего листов 5
