Номер по Госреестру СИ: 75778-19
75778-19 Толщиномеры покрытий магнитные
(VA-TM8042)
Назначение средства измерений:
Толщиномеры покрытий магнитные VA-TM8042 (далее - толщиномеры) предназначены для измерений толщины немагнитных диэлектрических покрытий (лаки, краски и др. диэлектрики) или проводящих немагнитных (цинк, хром, алюминий, медь и др.) покрытий, нанесенных на ферромагнитные основания.
Внешний вид.
Толщиномеры покрытий магнитные
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 19.08.2024
Номер записи - 173015
ID в реестре СИ - 789903
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Толщиномер покрытий магнитный VA-ТМ8042, Толщиномер покрытий магнитный VA-TM8042, Толщиномер покрытий магнитный, Толщиномер магнитный VA-TM8042, Нет модификации, нет данных, Без модификации, VA-TM8042, ., -,
Производитель
Изготовитель - Фирма "Shanghai Yihua V&A Instrument Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Государственные первичные эталоны" построен по данным Реестра "ГОСУДАРСТВЕННЫЕ ПЕРВИЧНЫЕ ЭТАЛОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ" ФГИС АРШИН. Отчет содержит 4 интерактивных графика и таблицу. Графики имею возможность масштабирования и экспорта данных.
Первый график визуализирует информацию о количестве ГПЭ и их разделении на первичные и специальные первичные эталоны.
График "У какого института сколько первичных эталонов" имеет 2 уровня вложенности и демонстрирует распределение эталонов по государственным метрологическим институтам и видам измерений.
"Использование ГПЭ институтов в качестве средства поверки" дает количественную оценку частоты использования эталонов метрологических институтов в качестве средств поверки.
График "Востребованность ГПЭ в разрезе видов измерений" демонстрирует востребованность ГПЭ по видам измерений. График имеет 2 уровня вложенности. На первом уровне приведена частота использования ГПЭ по видам измерений, а на втором - доля эталонов каждого из метрологических институтов по этому виду измерений.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- Наименование организации-держателя эталона
- Количество эталонов
- Количество видов измерений
- Количество ГПЭ
- Кол-во ГПСЭ
- Востребованность первичных эталонов организации-держателя эталона выраженная в штуках, процентах (по сравнению с другими метрологическими институтами) и средняя востребованность одного эталона организации
- Перечень видов измерений эталонов, принадлежащих метрологическому институту
Бесплатный
Статистика
Кол-во поверок - 183
Выдано извещений - 3
Кол-во периодических поверок - 122
Кол-во средств измерений - 91
Кол-во владельцев - 40
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1921 от 2019.08.19 Об утверждении типов средств измерений
Наличие аналогов СИ: Толщиномеры покрытий магнитные (VA-TM8042)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
75778-19 Толщиномеры покрытий магнитные (VA-TM8042) Фирма "Shanghai Yihua V&A Instrument Co., Ltd." (КИТАЙ ) |
74080-19 Дефектоскопы магнитно-вихретоковые (ВИД-345) Общество с ограниченной ответственностью "Научно-производственное предприятие "Машпроект" (ООО "НПП "Машпроект") (РОССИЯ г. Санкт-Петербург) |
Все средства измерений Общество с ограниченной ответственностью "Научно-производственное предприятие "Машпроект" (ООО "НПП "Машпроект")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
75778-19 19.08.2024 |
Толщиномеры покрытий магнитные, VA-TM8042 Фирма "Shanghai Yihua V&A Instrument Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
Назначение. Этот отчет — сводная аналитика по публикациям приказов Росстандарта. Он помогает быстро оценить общий объем и ритм выпусков, увидеть актуальность данных и ключевые показатели за текущий год, не погружаясь в первичную таблицу.
KPI и динамика. В верхних карточках показаны базовые метрики: первая и последняя даты публикаций, общее число приказов, количество уникальных типов и YTD. Блок графиков раскрывает ежедневную динамику (столбцы) с 7-дневной скользящей средней (линия) и кумулятивный итог, что позволяет отследить всплески и общий тренд.
Сезонность и структура. Теплокарта «год × месяц» подсвечивает сезонные пики, а распределение по дням недели показывает рабочие паттерны публикаций. Сравнение YTD vs LYTD по ISO-неделям помогает сопоставить темп с прошлым годом, а диаграммы по типам приказов и тематикам (по ключевым словам заголовков) дают представление о содержательной структуре потока.
Контроль качества и списки. Таблицы выделяют «пиковые дни», возможные дубликаты номеров в пределах года, самые длинные разрывы между публикациями и последние 50 записей; это упрощает проверку качества и оперативный мониторинг. Для заголовков оценивается их заполненность и длина, а все таблицы интерактивны: доступны поиск, сортировка и пагинация.
Бесплатный
Кто поверяет Дефектоскопы магнитно-вихретоковые (ВИД-345)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 3 | 0 | 3 | 1 | 3 | 0 | 3 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 4 | 0 | 4 | 0 | 3 | 0 | 3 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 84 | 43 | 40 | 1 | 65 | 37 | 28 | |||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "РАВНОВЕСИЕ" (RA.RU.312660) | 6 | 3 | 3 | 0 | 6 | 3 | 3 | |||
| ООО "АЗ-И" (RA.RU.312199) | 9 | 0 | 9 | 0 | 8 | 0 | 8 | |||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 3 | 0 | 3 | 0 | 1 | 0 | 1 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО "ИВИМЕТ" (RA.RU.314313) | 34 | 11 | 23 | 0 | 33 | 11 | 22 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 3 | 0 | 3 | 0 | 2 | 0 | 2 | |||
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 1 | 3 | 0 | 2 | 1 | 1 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "АНК" (RA.RU.310566) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 0 | 2 | 0 | 1 | 0 | 1 | |||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО "МОСЭНЕРГОТЕСТ" (RA.RU.313419) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Дефектоскопы магнитно-вихретоковые (ВИД-345)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
3800 | 4387 |
|
ФБУ Тверской ЦСМ Тверская область |
2932 | 4387 |
|
ФБУ Челябинский ЦСМ Челябинская область |
2826 | 4387 |
|
ФБУ Челябинский ЦСМ Челябинская область |
7990 | 4387 |
Программное обеспечение
В толщиномерах установлено программное обеспечение (ПО), которое предназначено для управления режимами работы, сбора и обработки данных, визуализации результатов измерений. ПО устанавливается при изготовлении прибора и не имеет возможности считывания и индикации.
Конструкция толщиномеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные ПО отсутствуют.
Уровень защиты ПО толщиномеров соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к толщиномерам покрытий магнитным VA-TM8042
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу МП № 203-25-2019 «Толщиномеры покрытий магнитные VA-TM8042. Методика поверки», утвержденному ФГУП «ВНИИМС» 09 апреля 2019 г.
Основные средства поверки:
-
- Меры толщины покрытий ИТП (Рег. № 34825-07);
-
- Меры толщины покрытий НТП на МО (Рег. № 34825-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых толщиномеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«SHANGHAI YIHUA V&A INSTRUMENT CO., LTD», Китай Адрес: 881 Ye Cheng Road Jia Ding District, Shanghai 201821, ChinaТелефон: +86 21 69523164, факс: +86 21 69523221
E-mail: mastech@vip.sina.com
Заявитель
Общество с ограниченной ответственностью «Ви энд Эй Инструмент Рус»(ООО «Ви энд Эй Инструмент Рус»)
ИНН 2465285786
Адрес: 660005, Красноярский край, г. Красноярск, ул. Краснодарская, д. № 17, кв. 212
Телефон/факс: +7 (391) 215-56-53
Web-сайт: www.va-rus.ru
E-mail: info@va-rus.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)ИНН 7736042404
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия толщиномеров основан на магнитоиндукционном методе. В основе которого лежит возможность измерений величины электродвижущей силы (ЭДС), возникающей в измерительной обмотке магнитоиндукционного преобразователя, при установке его на изделие и зависящей от свойств материала основания и зазора между преобразователем и металлом токопроводящего основания.
Толщиномеры состоят из электронного блока и подключаемого к нему преобразователя. Общий вид толщиномеров представлен на рисунке 1.
Пломбирование толщиномеров не предусмотрено.

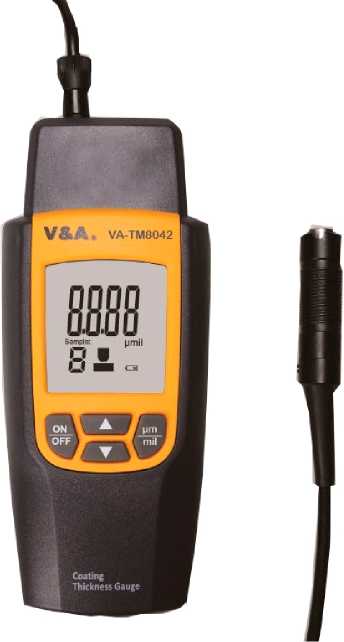

Рисунок 1 - Общий вид толщиномеров покрытий магнитных VA-TM8042
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений толщины покрытий, мкм |
от 1 до 1200 |
|
Пределы допускаемой абсолютной погрешности измерений толщины покрытий в диапазоне значений температур, мкм: от +15 до +25 °С включ. от 0 до +14,9 °С включ. и св. +25 до +40 °С |
±(0,03Х +2) ±(0,05Х +2) |
|
Примечание: Хи - измеренное значение толщины покрытий, мкм | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Толщина основания, мм, не менее |
0,2 |
|
Параметры электрического питания |
Батарея 1,5 V ААА - 3 шт. |
|
Габаритные размеры, мм, не более | |
|
-длина |
160 |
|
-ширина |
70 |
|
-высота |
40 |
|
Масса (с элементами питания), кг, не более |
0,16 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от 0 до +40 |
|
- относительная влажность, % |
от 20 до 80 |
