Номер по Госреестру СИ: 75932-19
75932-19 Резервуары горизонтальные стальные цилиндрические
(РГСП-50, РГС-100)
Назначение средства измерений:
Резервуары горизонтальные стальные цилиндрические РГСП-50, РГС-100 (далее -резервуары) предназначены для измерения объема, а также приема, хранения и отпуска авиационного топлива.
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 2
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 3
Общие сведения
Дата публикации - 13.10.2019
Срок свидетельства -
Номер записи - 173159
ID в реестре СИ - 789759
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - ЗАО "СпецМеталКонструкция"
Страна - РОССИЯ
Населенный пункт - г.Химки
Уведомление о начале осуществления предпринимательской деятельности - Да
В зависимости от выбранного года в отчете выводится информация по наименованиям и межповерочным интервалам (МПИ) типов СИ, поверяемых в указанный период, а также, кол-ву выполненных по ним поверок. На круговые диаграммы не выводятся данные по МПИ с количеством поверок менее 100 и количеством типов СИ менее 10 (с целью сохранения читаемости диаграмм).
Отчет содержит 2 интерактивных графика (круговую диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых числах и процентах.
Внимание! Отчет строится не быстро.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1932 от 2019.08.19 Об утверждении типов средств измерений
Наличие аналогов СИ: Резервуары горизонтальные стальные цилиндрические (РГСП-50, РГС-100)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ЗАО "СпецМеталКонструкция"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
31231-12 01.06.2017 |
Резервуары стальные горизонтальные, СМК ЗАО "СпецМеталКонструкция" (РОССИЯ г.Химки) |
ОТ |
5 лет |
|
75932-19 |
Резервуары горизонтальные стальные цилиндрические, РГСП-50, РГС-100 ЗАО "СпецМеталКонструкция" (РОССИЯ г.Химки) |
ОТ МП |
5 лет |
График "У кого сколько эталонов (СИ)" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
Графики "Возраст парка эталонов" представляют информацию по возрасту (дате производства) и количеству СИ, применяемых в качестве эталонов. Для удобства визуального восприятия временная шкала разбита на 2 интервала (до 1992 года и от 1992 года до н.в.).
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваивались в зависимости от ГЭП к которому прослеживается каждое конкретное СИ, применяемое в качестве эталона.
Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Резервуары горизонтальные стальные цилиндрические (РГСП-50, РГС-100)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Резервуары горизонтальные стальные цилиндрические (РГСП-50, РГС-100)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист технического паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений ГОСТ 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуару горизонтальному стальному цилиндрическому РГС-50
ГОСТ 8.346-2000 Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки
ГОСТ 17032-2010 Резервуары стальные горизонтальные для нефтепродуктов. Технические условия
Поверка
Поверкаосуществляется по документу ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
-
- Расходомер жидкости турбинный PTF 040, (4,0-30) м3/ч, ПГ±0,15% (рег. № 11735-06);
-
- Система измерительная Струна +, от 0 до 3800 мм, ПГ±1 мм (рег. № 58711-14);
-
- Рулетка измерительная металлическая Р, 2-го класса точности, с верхним пределом измерений 20 м, с грузом Р20У2Г (рег. № 51171-12);
-
- Рулетка измерительная металлическая Р, 2 класса точности, с верхним пределом измерений 30 м, с кольцом Р30У2К (рег. № 51171-12);
-
- Секундомер механический СОСпр; (0-60) мин; ЦД 0,2 с (рег. № 11519-11);
-
- Термометр ртутный стеклянный лабораторный ТЛ-4, ЦД 0,1°С, (рег. № 303-91):
-
- Газоанализатор взрывоопасных паров Сигнал-4М, ПГ±20% (рег. № 38260-08);
-
- Ареометр стеклянный для нефти АНТ-1, ЦД 0,5 кг/м3 (рег. № 37028-08);
-
- Рулетка измерительная металлическая 2-го класса точности, с грузом Р10У2Г, с верхним пределом измерений 10 м (рег. № 55464-13);
-
- Анемометр цифровой АТТ-1002, (0,8-30) м/с (рег. № 46056-11);
-
- Измеритель влажности и температуры ИВТМ-7, ПГ±0,2°С (рег. № 15500-12);
-
- Толщиномер ультразвуковой БУЛАТ2, диапазон измерений толщины от 0,6 до 30 мм, 11Г 1(0,0011110,03) мм (рег. № 46426-11);
-
- Нивелир оптический ADA Ruber-X32, диапазон измерений углов от 0 до 360, СКП измерения ±2,0 мм (рег. № 43704-10);
-
- Штангенциркуль ШЦ-Ш-500-0.1, ПГ±0,1 мм (рег. № 22088-07);
-
- Динамометр ДПУ-0,01-2, (0-100) Н, ПГ±2% (рег. №1808-63);
-
- Линейка измерительная металлическая, (0-300) мм, ПГ±0,1 мм (рег. № 34854-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.
Изготовитель
Закрытое акционерное общество «СпецМеталКонструкция» (ЗАО «СМК»)
ИНН 5047120817
Адрес: 141400, Россия, Московская область, г. Химки, Северо-западная промышленнокоммунальная зона проезд № 5549
Заявитель
Акционерное общество «Газпромнефть-Аэро » (АО «Газпромнефть-Аэро»)
ИНН 7714117720
Адрес: 197198, г. Санкт-Петербург, Зоологический переулок, д. 2 - 4, лит. Б Телефон: +7 (495) 748-18-83
E-mail: aero-west@gazprom-neft.ru
Web-сайт: www.gazprom-neft.aero
Испытательный центр
Общество с ограниченной ответственностью фирма «Метролог»
(ООО фирма «Метролог»)
Адрес: 420029, РТ, г. Казань, ул. 8 Марта, д.13, офис 33
Телефон/факс: +7 (843) 513-30-75
Web-сайт: www.metrolog-kazan.ru
E-mail: metrolog-kazan-ut@mail.ru
Принцип действия резервуаров основан на заполнении их топливом до определенного уровня, соответствующего объему согласно градуировочным таблицам резервуаров.
Резервуары РГСП-50, РГС-100 представляют собой горизонтальные цилиндрические конструкции с усеченно-коническими днищами. Расположение резервуара РГСП-50 -подземное, резервуаров РГС-100 - наземное
Фундамент резервуаров выполнен из монолитного железобетона. Резервуары имеют дыхательные и предохранительные клапаны, люк замерный для эксплуатации и приемораздаточные патрубки для заполнения и опорожнения.
Резервуары РГС-100 оборудованы боковой металлической лестницей, по периметру которой установлено ограждение, а также оснащены молниезащитой и защитой от статического электричества.
Резервуары горизонтальные стальные цилиндрические РГСП-50, РГС-100 расположены на территории филиала «Чкаловский» АО «Газпромнефть-Аэро» по адресу: 141110, Россия, Московская область, Щёлковский район, г. Щёлково - 10.
Общий вид резервуаров горизонтальных стальных цилиндрических РГС-100 №№ 465, 466 (№№ 5, 4 по технологической схеме соответственно), а также видимой части конструкций и эскиз резервуара горизонтального стального цилиндрического РГСП-50 № 468 (№ 7 по технологической схеме) представлены на рисунках 1-3.

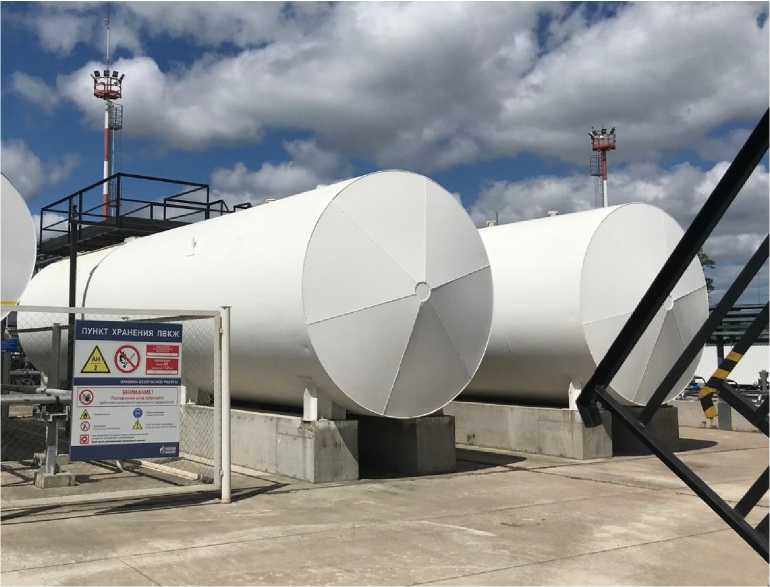

Рисунок 1 - Общий вид резервуаров РГС-100 №№ 465, 466
Рисунок 2 - Общий вид видимых частей конструкции РГСП-50 № 468
Рисунок 3 - Эскиз подземного резервуара РГСП-50 № 468
Пломбирование резервуаров горизонтальных стальных цилиндрических РГСП-50, РГС-
100 не предусмотрено.
Программное обеспечение отсутствует.
Таблица 1 -
|
Наименование характеристики |
Значение | ||
|
Тип резервуара |
РГС-100 |
РГС-100 |
РГСП-50 |
|
Заводской номер |
466 |
465 |
468 |
|
Номер по технологической схеме |
4 |
5 |
7 |
|
Номинальная вместимость, м3 |
100 |
100 |
50 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара, % |
±0,25 | ||
|
Условия эксплуатации:
|
от - 45 до + 50 от 69,9 до 106,7 | ||
