Номер по Госреестру СИ: 75956-19
75956-19 Трансформаторы тока
(ТШВ 15Б)
Назначение средства измерений:
Трансформаторы тока ТШВ 15Б (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока на номинальное напряжение 15,75 кВ с номинальной частотой 50 Гц.

Внешний вид.
Трансформаторы тока
Рисунок № 1
Программное обеспечение
отсутствует.Лист № 2 Всего листов 3
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Лист № 3
Всего листов 3
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам токаТШВ 15Б
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
Поверка
Поверкаосуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
-
- трансформатор тока каскадный эталонный ТТКЭ-12 (регистрационный номер в Федеральном информационном фонде 32901-06);
-
- прибор для измерения электроэнергетических величин и показателей качества электрической энергии Энергомонитор-3.3Т1 (регистрационный номер в Федеральном информационном фонде 39952-08);
-
- магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07).00
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт.
Изготовитель
Акционерное общество высоковольтного оборудования «Электроаппарат»(АО ВО «Электроаппарат») (изготовлены в 1975 г.)
ИНН 7801032688
Адрес: 199106, г. Санкт-Петербург, 24 линия В.О., д. 3-7, лит. И, офис 1
Телефон: +7 (812) 677-83-83
Заявитель
Общество с ограниченной ответственностью «РусЭнергоПром» (ООО «РусЭнергоПром»)
ИНН 7725766980
Адрес: 117218, г. Москва, ул. Черёмушкинская Б., д. 25, строение 97, этаж 3, комн. 309
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы относятся к шинным с воздушной изоляцией с двумя вторичными обмотками. Первичной обмоткой трансформатора служит шина токопровода. Вторичные обмотки скреплены в единый блок при помощи четырех обмоткодержателей и кольца. На каждой вторичной обмотке имеется колодка вторичных выводов.
Трансформаторы состоят из магнитопровода, выполненного из электротехнической стали, первичной и вторичной обмоток, залитых в изоляционном блоке. Литой блок обеспечивает электрическую прочность изоляции и защиту обмоток от проникновения влаги и от механических повреждений.
Общий вид трансформаторов представлен на рисунке 1. Пломбирование
трансформаторов не предусмотрено.

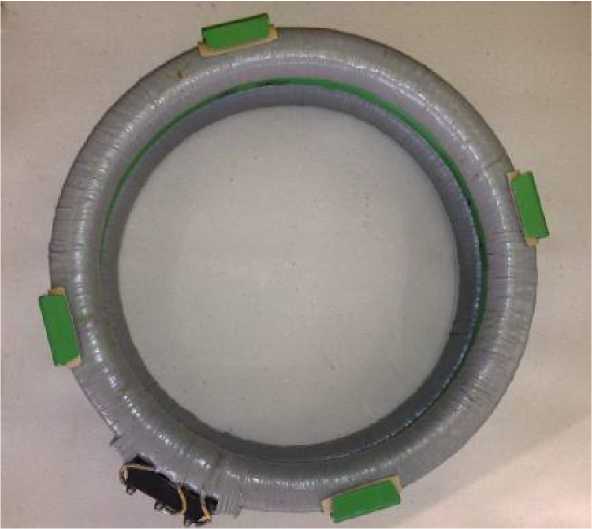

Рисунок 1 - Общий вид трансформаторов тока ТШВ 15Б
Программное обеспечение отсутствует.
Лист № 2 Всего листов 3
Таблица 3 -
Наименование |
Обозначение |
Количество |
Трансформатор тока (заводские номера: 124, 162, 182) |
ТШВ 15Б |
3 шт. |
Трансформатор тока ТШВ 15Б. Паспорт |
- |
3 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальное напряжение, кВ |
15 |
Наибольшее рабочее напряжение, кВ |
15,75 |
Номинальный первичный ток, А |
6000 |
Номинальный вторичный ток, А |
5 |
Номинальная вторичная нагрузка с коэффициентом мощности cos ф2 = 0,8, В\А |
30 |
Классы точности вторичных обмоток по ГОСТ 7746-2015:
|
0,5 10Р |
Номинальная предельная кратность вторичной обмотки для защиты Кном |
15 |
Номинальная частота напряжения сети, Гц |
50 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры (длинахширинахвысота), мм, не более |
650х685х198 |
Масса, кг, не более |
62 |
Климатическое исполнение и категория размещения У 4.1 по ГОСТ 15150-69 (диапазон рабочих температур, °С) |
от +15 до +35 |
