Принцип действия комплекса основан на прямом методе динамических измерений массы нефтепродуктов с применением расходомеров массовых в соответствии с ГОСТ Р 8.595-2004.

Комплекс представляет собой единичный экземпляр средства измерений, спроектированный для конкретного объекта из компонентов серийного изготовления. Монтаж и наладка комплекса осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией и эксплуатационными документами ее компонентов.

Комплекс состоит из двух подъездных путей. На каждом пути для одновременной загрузки двух железнодорожных цистерн светлыми нефтепродуктами находятся две оборудованные гидроприводом тележки, на которых смонтировано по одной наливной трубе. Каждая из труб подключается к одному из пяти наливных коллекторов с помощью шарнирного соединителя.

Комплекс имеет распределённую иерархическую трёхуровневую структуру и включает в себя следующие компоненты (по ГОСТ Р 8.596-2002):

• 1)  измерительные компоненты (нижний уровень) - счётчики-расходомеры массовые МИР (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. №) 68584-17);

• 2)  комплексные компоненты (средний уровень):

• -  контроллер программируемый SIMATIC S7-300 (рег. № 15772-06);

• - контроллеры программируемые SIMATIC S7-400H с устройствами распределенного ввода вывода SIMATIC ET200 (рег. № 22734-06);

• 3)  вычислительные компоненты (верхний уровень): сервер и два автоматизированных рабочих места (АРМ) оператора на базе промышленных компьютеров SIMATIC Rack PC 547B;

• 4)  связующие компоненты - технические устройства и средства связи, используемые для передачи сигналов, несущих измерительную информацию от одного компонента другому;

• 5)  вспомогательные компоненты - устройства верхнего налива, трубопроводы, клапаны, источники питания, запорная арматура и другие.

Управление маневрированием и сменой нефтепродукта реализовано на базе контроллера программируемого SIMATIC S7-400H.

Управление отгрузкой и регистрации партий продуктов, реализовано на базе контроллера программируемого SIMATIC S7-300 и обеспечивает отгрузку продукта по всем постам налива с фиксацией отпущенной дозы как на регистрирующем устройстве (принтере) так и в энергонезависимой памяти (флэш-карте).

Комплекс обеспечивает выполнение следующих функций:

• -   управление маневрированием;

• -   управление сменой нефтепродукта;

• -   управление режимом отпуска нефтепродукта;

-   сбор и обработку измерительной информации;

-   сбор и регистрацию информации о состоянии и срабатывании защит и

блокировок;

-   архивирование истории изменения параметров технологического процесса;

-   отображение информации о текущих параметрах процесса налива в виде

графических мнемосхем;

-   - отображение информации об истории процесса налива в виде трендов ;

-   ограничение доступа к возможности изменения параметров налива только

авторизованным пользователем,

-   расчёт и хранение данных для формирования отчётов ;

-   формирование отчетных документов;

-   передачу данных в автоматизированную информационную систему учета и

контроля движения нефтепродуктов в топливопроводящей сети (АИС ТПС) по локальной сети Ethernet по протоколу TCP/IP.

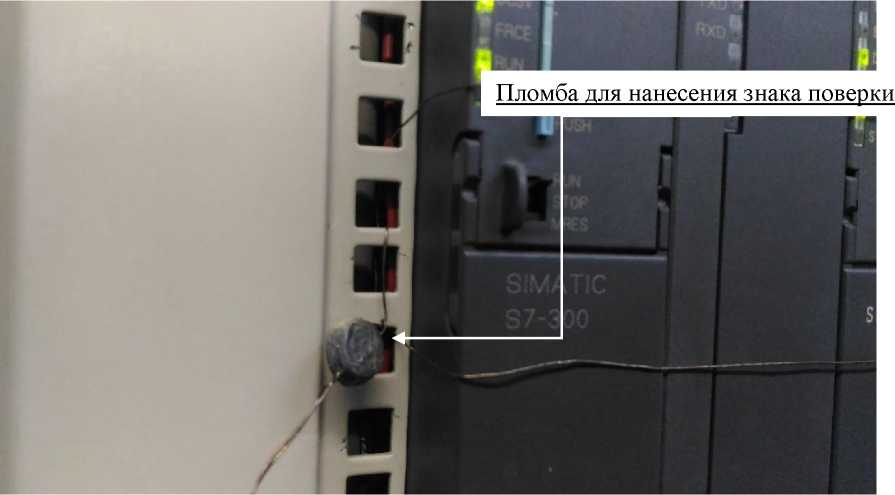

Для предотвращения изменений метрологических характеристик комплекса предусмотрено пломбирование места установки контроллера SIMATIC S7-300 в шкафу управления свинцовой пломбой установленной на контровочной проволоке пропущенной через отверстия корпуса шкафа управления, как показано на рисунке 1.

Рисунок 1 - Схема пломбировки

Комплект поставки комплекса приведен в таблице 4.

Таблица 4 - Комплект поставки

Метрологические и основные технические характеристики приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики
